同步辐射GIWAXS在有机半导体材料中的应用

同步辐射掠入射广角X射线散射(GIWAXS)技术在有机半导体材料的研究中具有广泛的应用,它能够深入分析薄膜的形貌、结晶结构以及分子取向,进而揭示这些结构特性与材料性能之间的关系。

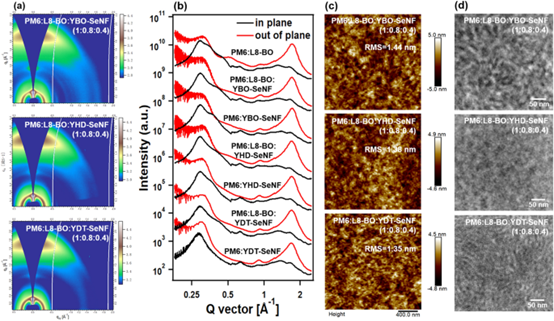

不同材料的GIWAXS图
不同材料的GIWAXS图

不同材料的GIWAXS图

GIWAXS技术原理与优势

GIWAXS是一种X射线衍射技术,通过控制X射线的入射角度接近材料表面,从而增强对薄膜表面结构的敏感性。同步辐射光源提供高强度、高准直性的X射线,使得GIWAXS能够实现对薄膜微观结构的高精度分析。该技术不仅可以确定晶体结构,还可以分析晶体的取向和结晶度,为理解有机半导体材料的性能提供关键信息。

GIWAXS在有机半导体材料研究中的应用

  1. 薄膜形貌与结晶结构分析
    • 晶体结构确定:GIWAXS可以用来确定有机半导体薄膜的晶体结构,包括晶胞参数、空间群等信息。 了解晶体结构是理解材料物理化学性质的基础。
    • 晶粒取向分析:有机半导体薄膜的晶粒取向对其电荷传输性能有重要影响。GIWAXS可以分析晶粒在薄膜中的取向分布,例如平面取向或垂直取向,从而优化器件性能 。
    • 结晶度评估:GIWAXS可以评估有机半导体薄膜的结晶度,结晶度越高通常意味着更好的电荷传输性能。
  2. 分子堆积与取向研究
    • 分子间相互作用:有机半导体材料的性能受到分子间相互作用的强烈影响。GIWAXS可以提供分子堆积方式的信息,例如π-π堆积距离和分子间的取向关系,这对于理解电荷传输机制至关重要。
    • 薄膜生长过程:通过原位GIWAXS测量,可以实时监测有机半导体薄膜的生长过程,了解分子在衬底上的成核、生长和取向过程。 这为优化薄膜制备工艺提供了指导。
  3. 器件性能优化
    • 有机场效应晶体管(OFET):在有机场效应晶体管中,半导体薄膜的结晶度和晶粒取向直接影响器件的电荷迁移率和开关比。 GIWAXS可以用于优化半导体薄膜的制备工艺,从而提高OFET的性能。
    • 有机太阳能电池(OSC):在有机太阳能电池中,活性层的形貌和相分离对器件的光电转换效率至关重要 。GIWAXS可以用来研究活性层的结晶结构和相分离行为,从而优化器件性能。例如,通过GIWAXS可以研究添加剂对活性层形貌的影响,从而提高器件效率  (Gaspar et al., 2021)[19] .
    • 有机发光二极管(OLED):GIWAXS可用于研究OLED材料的薄膜结构,优化其发光效率和器件稳定性。
  4. 新型有机半导体材料研究
    • 钙钛矿材料:GIWAXS被广泛应用于研究钙钛矿薄膜的结晶过程和晶体结构,这对于开发高效稳定的钙钛矿太阳能电池至关重要。原位GIWAXS可以实时监测钙钛矿薄膜的生长过程,了解结晶动力学。
    • 金属有机框架(MOF):GIWAXS可以用于表征MOF薄膜的结构和取向,这对于MOF在光电器件中的应用至关重要。通过GIWAXS可以优化MOF薄膜的制备工艺,提高其在传感器、催化剂等领域的应用性能。
    • 共轭聚合物:GIWAXS可以用来研究共轭聚合物薄膜的结构和形态,例如聚合物链的取向和结晶度。这对于开发高性能的有机电子器件至关重要。
    • BTBT衍生物:GIWAXS可用于研究BTBT(并苯并噻吩并苯并噻吩)衍生物的薄膜结构和液晶性质,此类材料在有机场效应晶体管中表现出优异的性能。
  5. 实例分析
    • PffBT4T-2OD:PC71BM器件:使用GIWAXS研究溶剂处理添加剂对PffBT4T-2OD:PC71BM基聚合物太阳能电池的性能和形态的影响 。结果表明,一些添加剂可以改善薄膜的结晶度和相分离,从而提高器件性能。
    • PM6基材料体系:GIWAXS用于研究SA-T5处理对PM6基材料体系纳米结构和晶体性质的影响,通过分析GIWAXS图谱和晶粒尺寸,可以了解SA-T5处理对材料结晶行为的调控作用。

GIWAXS与其他技术的联用

为了更全面地了解有机半导体材料的结构和性能,通常将GIWAXS与其他表征技术联用。例如:

  • 掠入射小角X射线散射(GISAXS):GISAXS可以提供关于薄膜纳米尺度形貌的信息,与GIWAXS结合使用可以更全面地了解薄膜的结构。
  • 原子力显微镜(AFM):AFM可以提供薄膜表面的形貌信息,与GIWAXS结合使用可以了解表面形貌与内部结构的关系。
  • 透射电子显微镜(TEM):TEM可以提供薄膜微观结构的直接图像,与GIWAXS结合使用可以更准确地确定晶体结构和取向。
  • X射线光电子能谱(XPS):XPS可以提供关于材料表面化学成分和元素价态的信息,与GIWAXS结合使用可以了解化学成分与结构的关系。
