实验：GVRP协议的配置
1 【实验目的】
1. 深刻理解GVRP协议原理。
2. 掌握GVRP协议的配置方法
2 【实验环境】
在大型的网络中，华为交换机之间的串联是很普遍的。一般交换机与交换机之间的互联端口都是配置成Trunk，即允许传输多个VLAN的。对于用户来说，手工配置太麻烦。一个规模比较大的网络可能包含多个VLAN，而且网络的配置也会随时发生变化，导致网络的拓扑结构逐个交换机配置TRUNK端口过于复杂。因此引入GVRP协议来解决这个问题：GVRP协议根据网络情况动态配置干道链路。
GVRP（GARP VLAN Registration Protocol），称为VLAN注册协议，是用来维护交换机中的VLAN动态注册信息，并传播该信息到其他交换机中，避免了我们手工一个个去配置静态VLAN，进而提高工作效率。
GVRP的注册模式包括：Normal,fixed和forbidden。

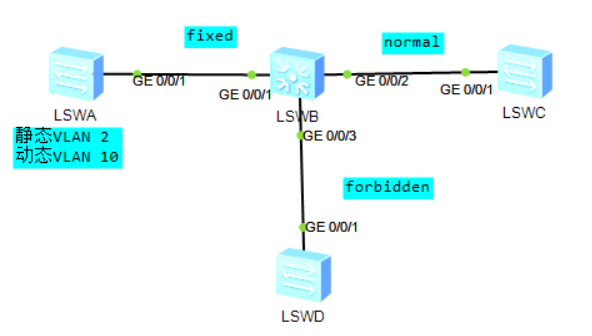

实验的拓扑图如下图所示。
3 【实验过程】
LSWA配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys LSWA
[LSWA]
[LSWA]vlan batch 2 to 10
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSWA]
[LSWA]gvrp
[LSWA]int g0/0/1
[LSWA-GigabitEthernet0/0/1]port link-type trunk
[LSWA-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[LSWA-GigabitEthernet0/0/1]gvrp
[LSWA-GigabitEthernet0/0/1]q
[LSWA]
LSWB配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys LSWB
[LSWB]
[LSWB]gvrp
[LSWB]int g0/0/1
[LSWB-GigabitEthernet0/0/1]port link-type trunk
[LSWB-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[LSWB-GigabitEthernet0/0/1]
[LSWB-GigabitEthernet0/0/1]gvrp
[LSWB-GigabitEthernet0/0/1]gvrp registration fixed
[LSWB-GigabitEthernet0/0/1]q
[LSWB]
[LSWB]gvrp
Info: GVRP has been enabled.
[LSWB]int g0/0/2
[LSWB-GigabitEthernet0/0/2]port link-type trunk
[LSWB-GigabitEthernet0/0/2]port trunk allow-pass vlan all
[LSWB-GigabitEthernet0/0/2]gvrp
[LSWB-GigabitEthernet0/0/2]gvrp registration normal
[LSWB-GigabitEthernet0/0/2]q
[LSWB]
[LSWB]gvrp
Info: GVRP has been enabled.
[LSWB]int g0/0/3
[LSWB-GigabitEthernet0/0/3]port link-type trunk
[LSWB-GigabitEthernet0/0/3]port trunk allow-pass vlan all
[LSWB-GigabitEthernet0/0/3]gvrp
[LSWB-GigabitEthernet0/0/3]gvrp registration forbidden
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSWB-GigabitEthernet0/0/3]q
[LSWB]
LSWC配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys LSWC
[LSWC]
[LSWC]gvrp
[LSWC]int g0/0/1
[LSWC-GigabitEthernet0/0/1]port link-type trunk
[LSWC-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[LSWC-GigabitEthernet0/0/1]
[LSWC-GigabitEthernet0/0/1]gvrp
[LSWC-GigabitEthernet0/0/1]gvrp registration normal
[LSWC-GigabitEthernet0/0/1]q
[LSWC]
LSWD配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys LSWC
[LSWC]
[LSWC]gvrp
[LSWC]int g0/0/1
[LSWC-GigabitEthernet0/0/1]port link-type trunk
[LSWC-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[LSWC-GigabitEthernet0/0/1]
[LSWC-GigabitEthernet0/0/1]gvrp
[LSWC-GigabitEthernet0/0/1]gvrp registration forbidden
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSWC-GigabitEthernet0/0/1]q
[LSWC]
4 【实验结果】
验证

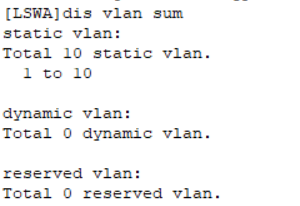

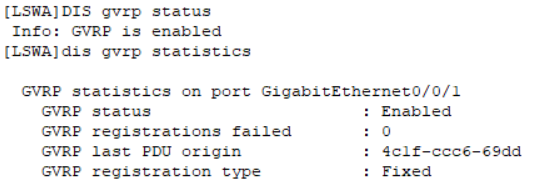

LSWA验证：

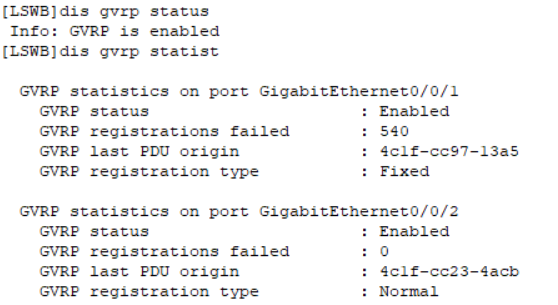

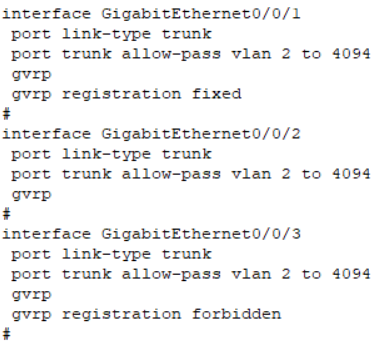

LSWB验证：

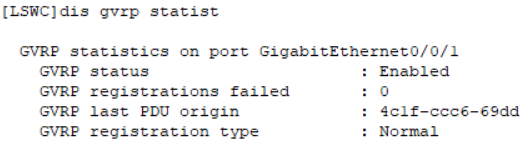

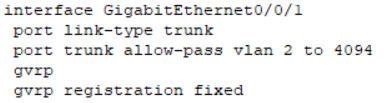

LSWC验证：

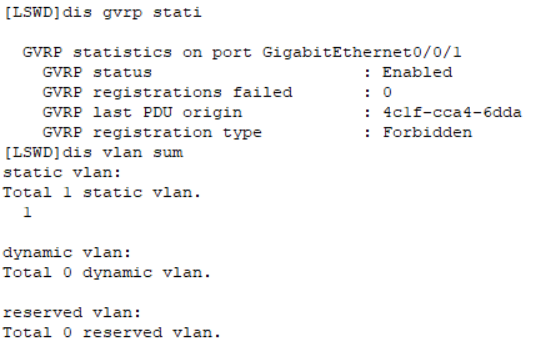

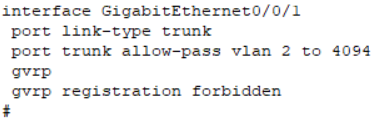

LSWD验证：
由这个实验结果可以看出，LSWA和LSWB之间为gvrp的normal模式，LSWB学习到了LSWA的动态vlan2和vlan10；LSWB与LSWC之间为gvrp的fixed模式，在LSWC中无法获取到LSWB上的动态vlan信息，因此在LSWC上只存在静态的vlan1。
5 【实验总结】
1、 了解GVRP
GVRP（GARP VLAN Registration Protocol），称为VLAN注册协议，是用来维护交换机中的VLAN动态注册信息，并传播该信息到其他交换机中，避免了我们手工一个个去配置静态VLAN，进而提高工作效率。
GVRP的注册模式包括：Normal,fixed和forbidden
fixed：不允许动态VLAN在端口上注册或者注销，且只发送静态VLAN的声明消息。
forbidden：不允许动态VLAN在端口上进行注册，同时删除端口上除了VLAN1外的所有VLAN
Normal：允许静态和动态VLAN注册，同时发送静态VLAN和动态VLAN的信息，缺省情况下，gvrp接口注册的模式为normal。
2、 简单配置
配置思路：首先开启全局gvrp，然后配置交换机之间的trunk链路，并允许所有VLAN通过，开启接口gvrp。注意：gvrp注册是单向注册，所以配置gvrp时需要双向配置。
3、 GVRP查看命令：
display gvrp status //验证GVRP的配置，可以查看交换机是否使用了GVRP
display gvrp statistics //可以查看GVRP中活动接口的信息。
display vlan //展现vlan
display vlan summary //展现vlan信息
