PCBA测试治具分类、结构设计、工艺流程和上位机开发

PCBA测试治具是电子制造过程中用于测试印刷电路板组件功能、电气性能、通信能力等的专用设备，通常配合上位机软件使用。以下是其详细内容，适用于工程开发、测试方案制定及创业推广。

一、PCBA测试治具的原理

PCBA测试治具的核心作用是对电路板实现快速、可靠、可重复的电气连接，配合测试设备或上位机软件对其进行功能性测试、ICT测试、FCT测试等。

工作流程：

1. 治具通过弹簧针（Pogo Pin）接触 PCBA 指定测试点（测试Pad或接口）。
2. 治具对DUT（Device Under Test）提供电源、电信号、通信协议等输入。
3. 测试结果通过上位机采集并判断PASS/FAIL。
4. 自动化测试系统可控制继电器、气缸、蜂鸣器等设备进行联动。

二、PCBA测试治具的分类

三、PCBA测试治具的设计要点

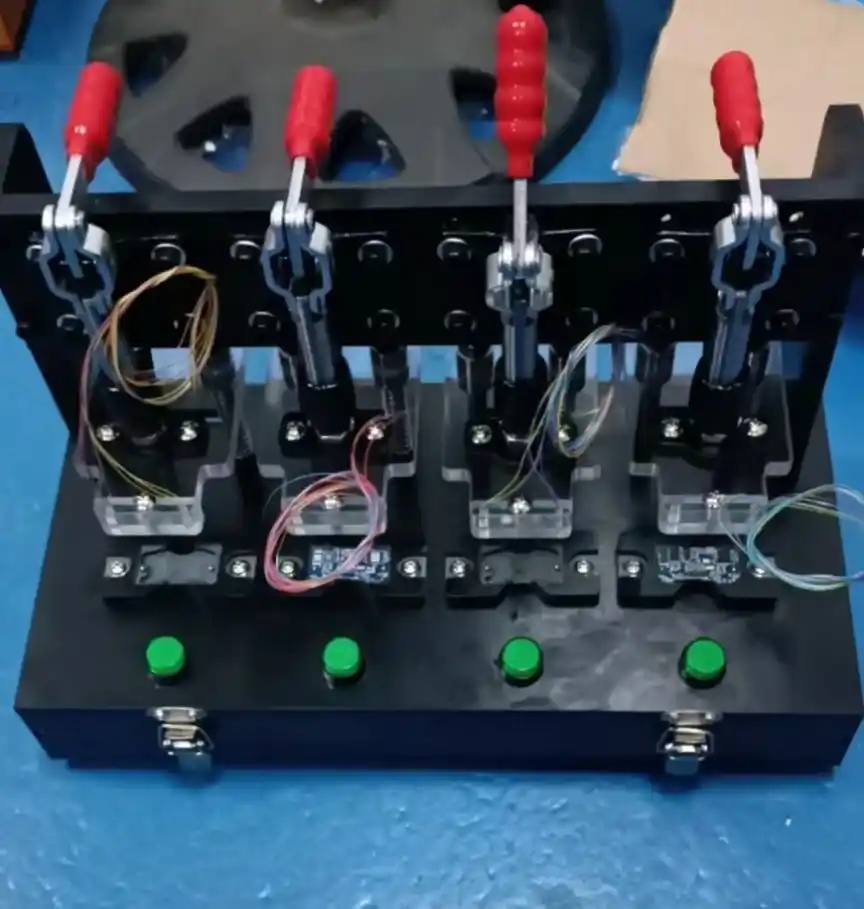

1. 结构设计

• 定位精准：使用定位孔或外壳卡位，保证探针与测试点对位。
• 下压结构：气缸、压杆或手动盖板，确保压针可靠接触。
• 可维护性：探针易更换，结构不易损坏，布线整齐。

2. 电气设计

• 信号完整性：高速信号线要匹配阻抗，避免信号干扰。
• 保护电路：增加TVS、光耦、隔离芯片保护上位机。
• 接口标准化：如USB、UART、CAN、SPI、I2C等常用通信接口应布局清晰。

3. 工艺要点

• 探针选择：依照Pad大小、信号强度选用不同弹簧针型号。
• 线材选型：信号线使用高质量多股铜线，电源线需足够电流能力。
• 外壳材料：亚克力、铝合金、环氧板常用于制作外壳或支架。

四、PCBA测试治具的制作方法

1. 测试点定义

由硬件工程师或软件人员提供测试点位置（Gerber、坐标文件、测试说明文档）。

2. 结构设计

使用CAD或SolidWorks设计结构，生成加工图纸。

3. 加工制作

• 激光雕刻或CNC加工平台、压盖、定位柱。
• 插针装配并焊接连接线至控制板或测试接口。

4. 电路集成

将探针引线接至继电器板、控制板、串口转接板或上位机接口卡。

5. 调试验证

上电、压板测试、信号采集、软件联调，确认功能正常后交付使用。

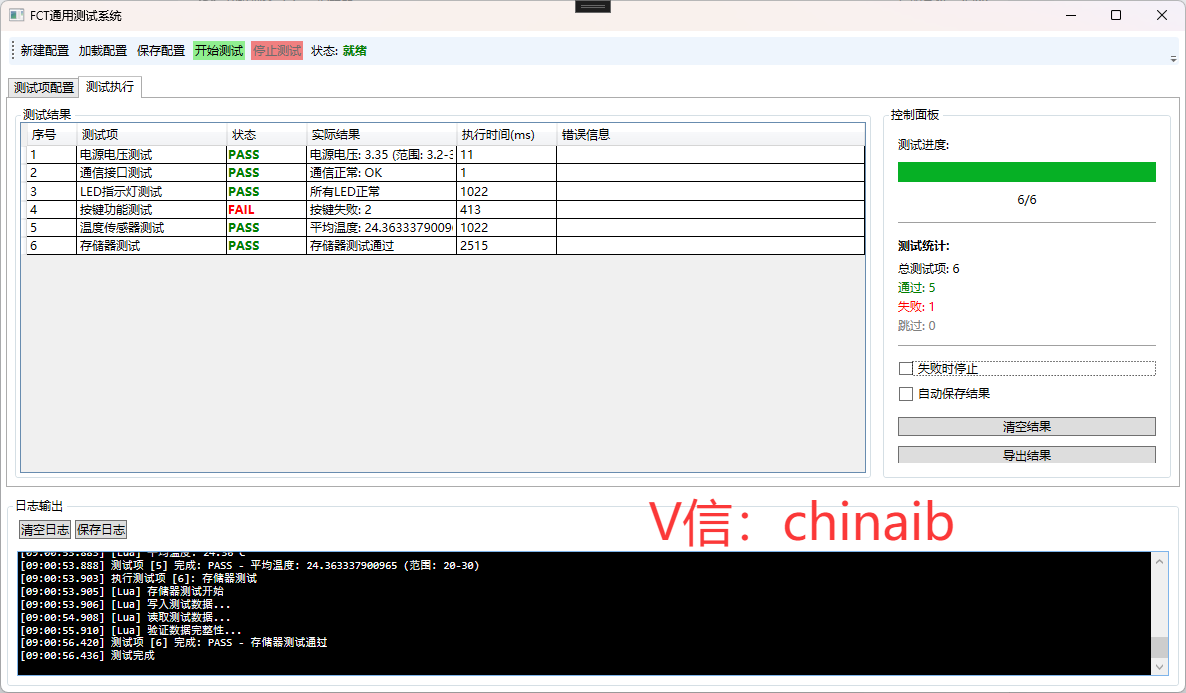

五、上位机定制开发（PCBA测试配套）

上位机软件是测试系统的大脑，常见使用C#/WPF、Python、Qt等平台开发。

功能模块示例：

技术选型建议：

• WPF/C#：适合Windows平台，界面美观、生态丰富。
• Python：快速开发，适合原型设计或小批量测试。
• Qt/C++：跨平台，适合工业控制系统。

六、推荐工具和资源

七、应用案例简述

1. 电源板功能测试治具
   • 提供多路负载模拟，测试输出电压/电流/短路保护
   • 上位机读取多路ADC并输出结论
2. 车载MCU控制板FCT治具
   • 提供CAN通信、LIN信号、电源供给
   • 烧录+功能测试+数据记录于一体
3. Wi-Fi模组测试治具
   • 通过串口进行AT指令测试
   • 上位机调用串口库控制模组，采集响应数据
