VLSI 2025 AMD短课：AI硬件平台的架构演进

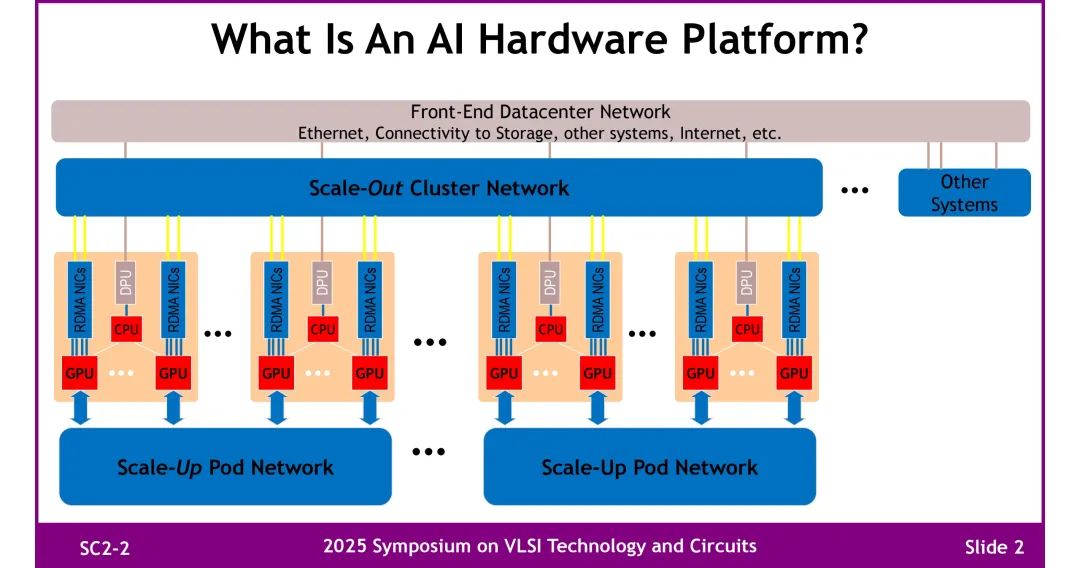

一、AI硬件平台定义

AI硬件平台由前端数据中心网络、Scale-Out集群网络、Scale-Up Pod网络等部分构成，包含CPU、GPU等计算单元，以及DPU、RDMA NICs等连接设备，实现与存储、其他系统及互联网等的连接。

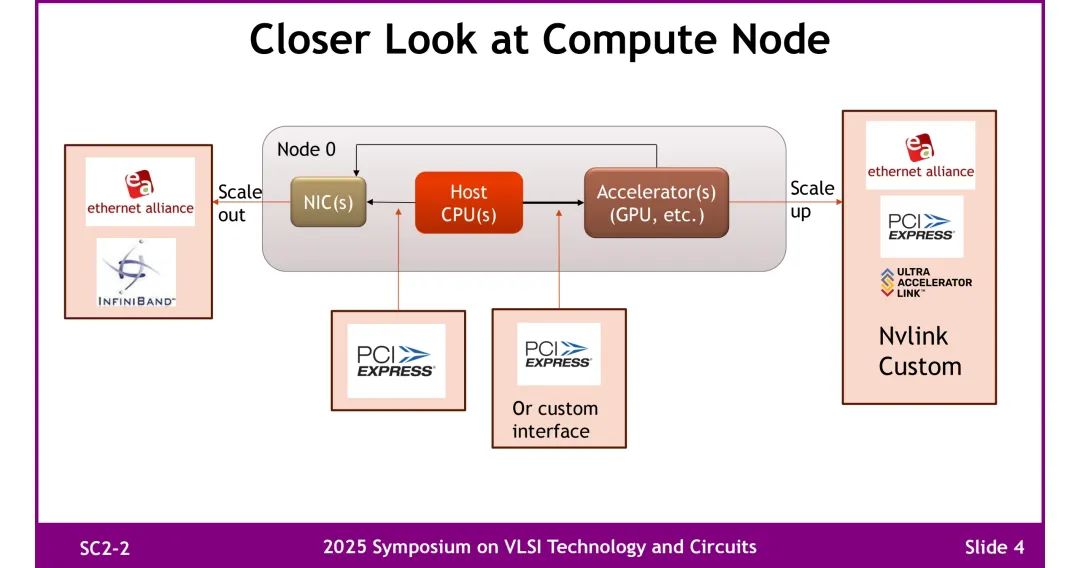

二、AI平台接口

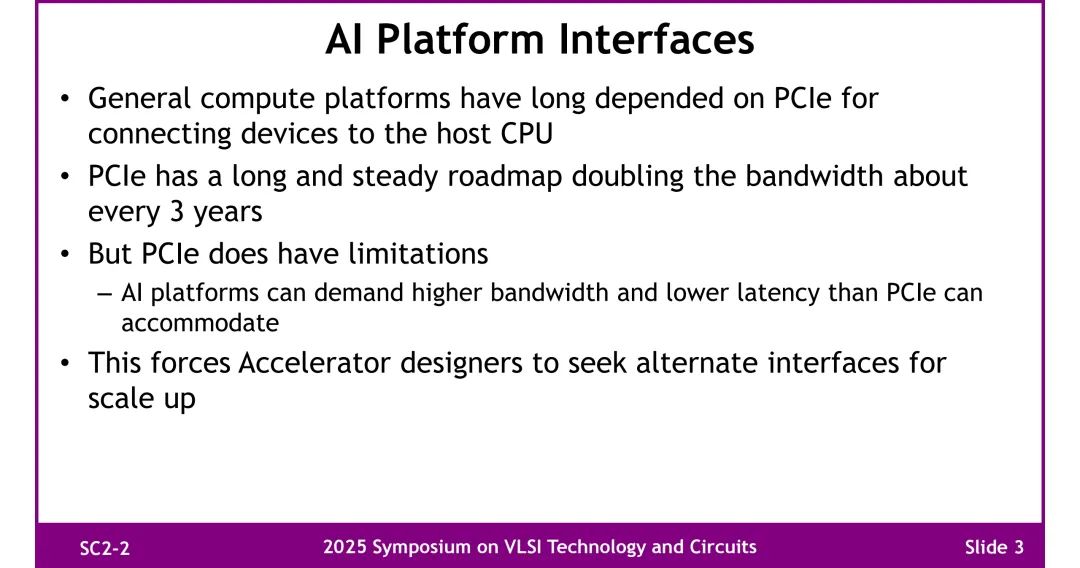

1. PCIe的作用与局限

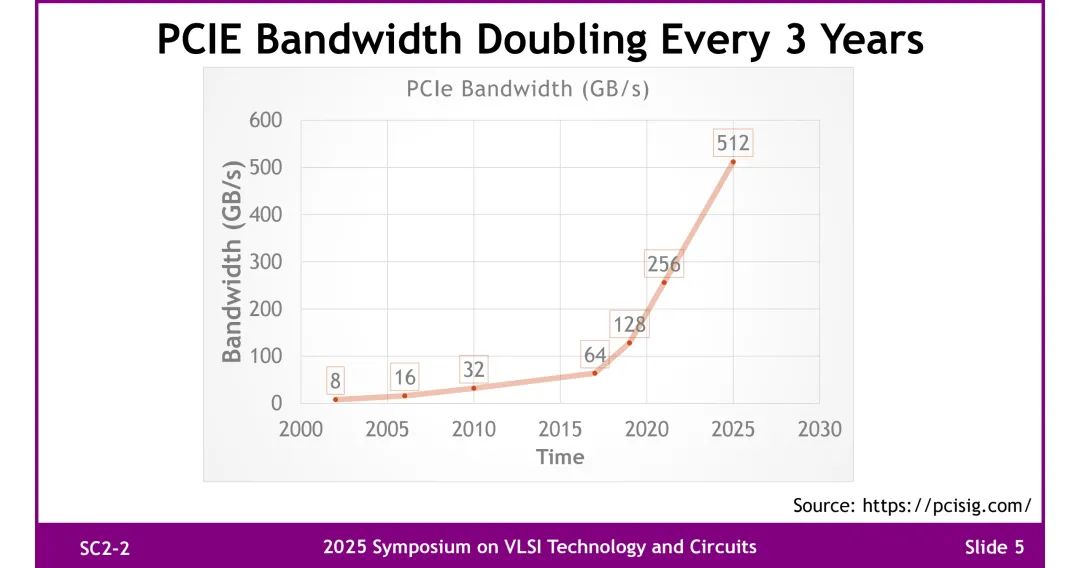

通用计算平台长期依赖PCIe连接设备与主机CPU，其带宽约每3年翻倍，但无法满足AI平台对更高带宽和更低延迟的需求，促使加速器设计者寻找替代接口。

2. 其他接口

包括Nvlink、INFINIBAND以及自定义接口等，用于满足不同场景下的连接需求。

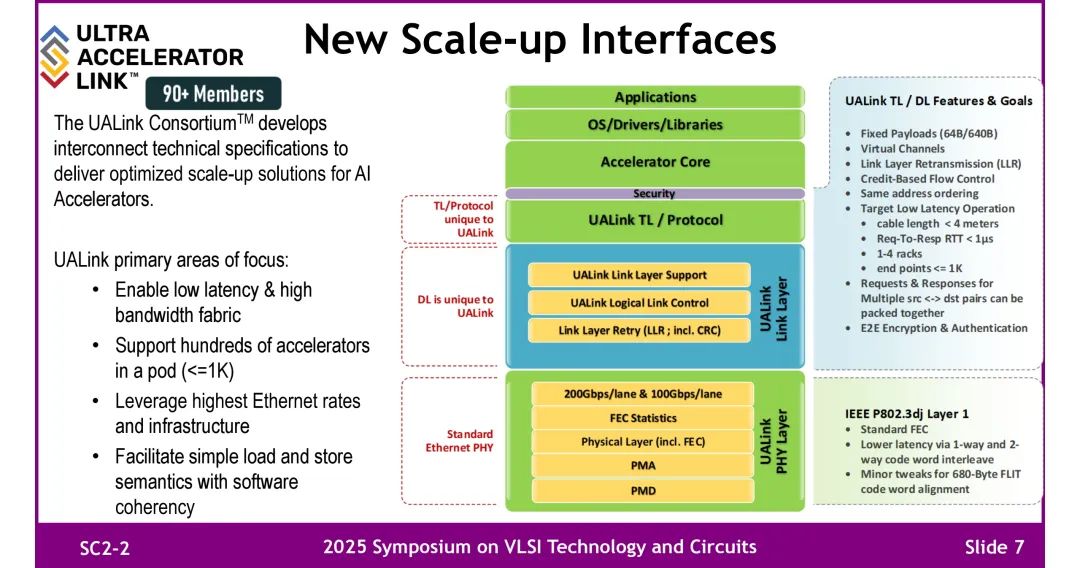

3. 新的Scale-up接口（UALink）

由UALink联盟开发，旨在为AI加速器提供优化的Scale-up解决方案，具备固定负载、虚拟通道、低延迟等特性，支持数百个加速器在一个pod集群中，聚焦低延迟、高带宽等方面。

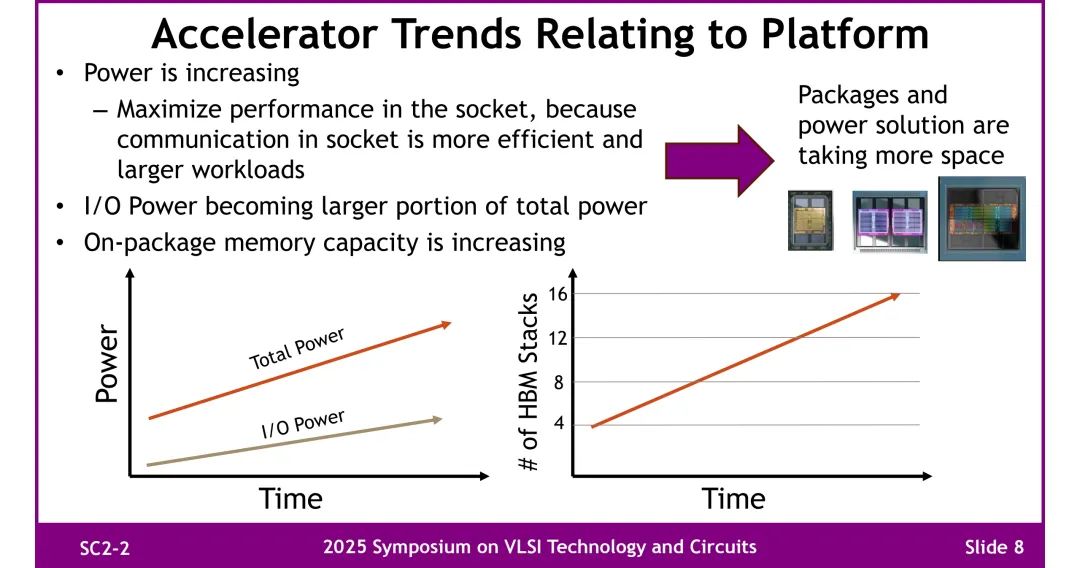

三、加速器趋势

1. 功率不断增加，为在插槽内实现性能最大化，因为插槽内通信更高效，可处理更大工作负载。

2. I/O功率在总功率中的占比逐渐增大。

3. 封装内存容量不断提升，同时封装和电源解决方案占用空间更多。

四、Scale Up与Scale Out

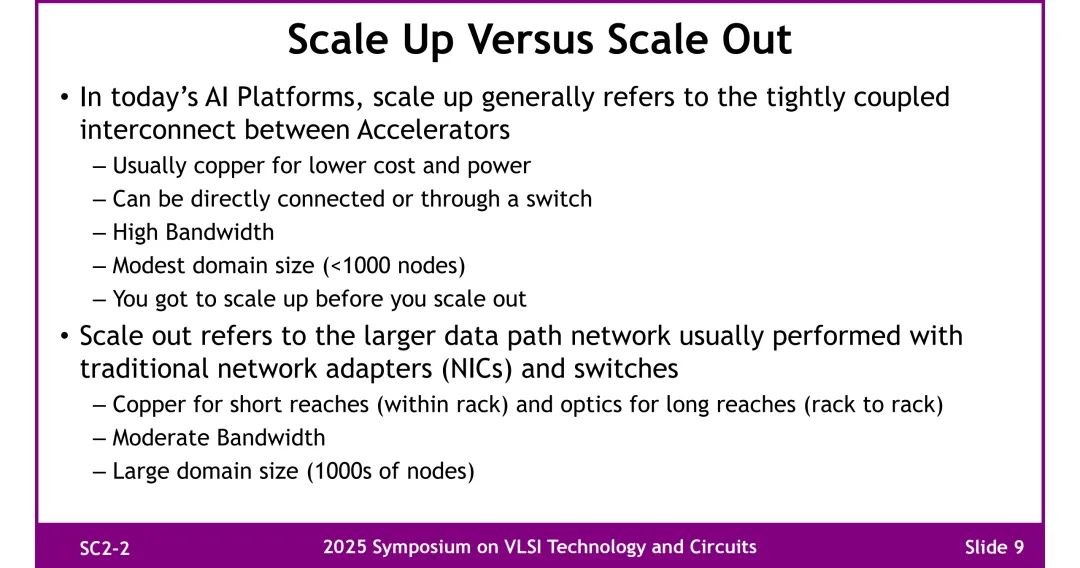

1. Scale Up

指加速器之间紧密耦合的互连，通常使用铜缆以降低成本和功耗，可直接连接或通过交换机连接，带宽高，域大小适中（<1000个节点），需先进行Scale Up再进行Scale Out。

2. Scale Out

指更大的数据路径网络，通常使用传统网络适配器和交换机，短距离用铜缆，长距离用光纤，带宽中等，域大小大（数千个节点）。

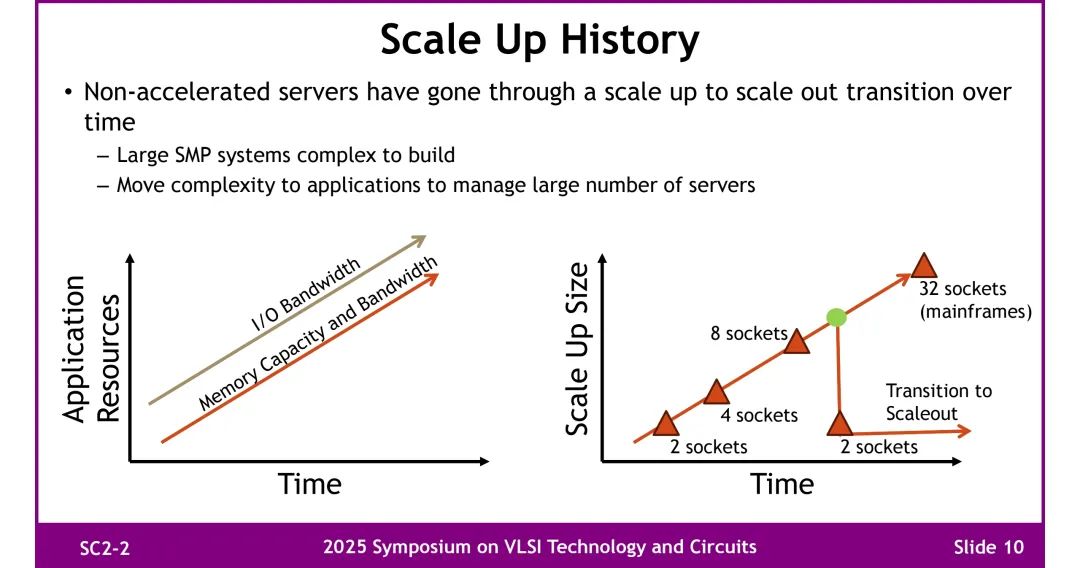

3. 历史发展

非加速服务器经历了从Scale Up到Scale Out的过渡，大型SMP系统构建复杂，后来将复杂性转移到应用程序以管理大量服务器。

五、Scale Up相关要点

1. 域大小与带宽

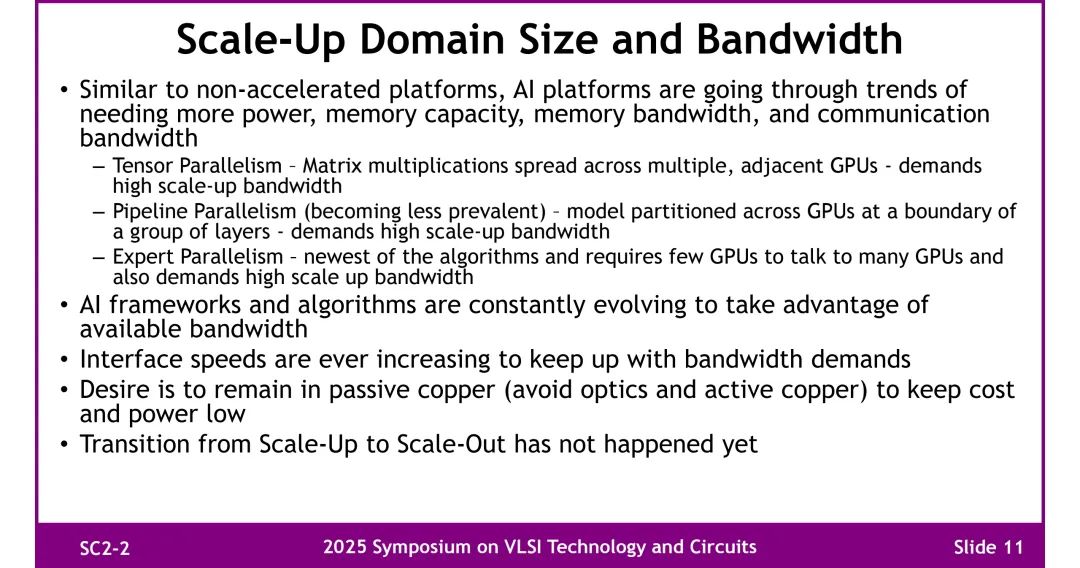

AI平台需要更多功率、内存容量等，多种并行算法（如张量并行、管道并行、专家并行）都对高Scale Up带宽有需求，接口速度不断提升以满足带宽需求，且希望使用无源铜缆以降低成本和功耗，目前尚未完成从Scale Up到Scale Out的过渡。

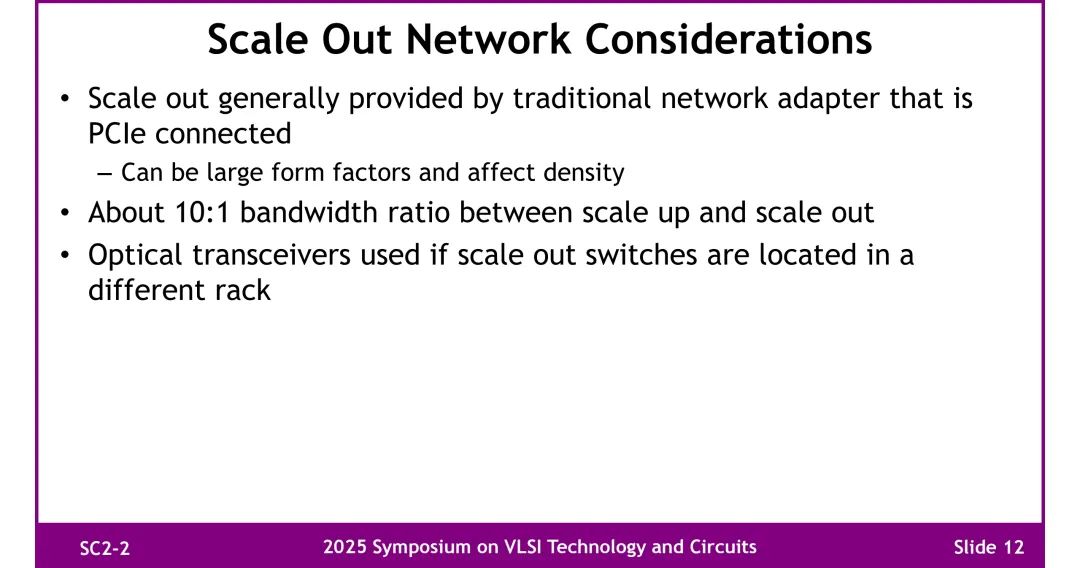

2. 网络考虑

Scale Out通常由PCIe连接的传统网络适配器提供，可能影响密度，与Scale Up的带宽比约为10:1，不同机架的Scale Out交换机使用光收发器。

3. 互连与影响

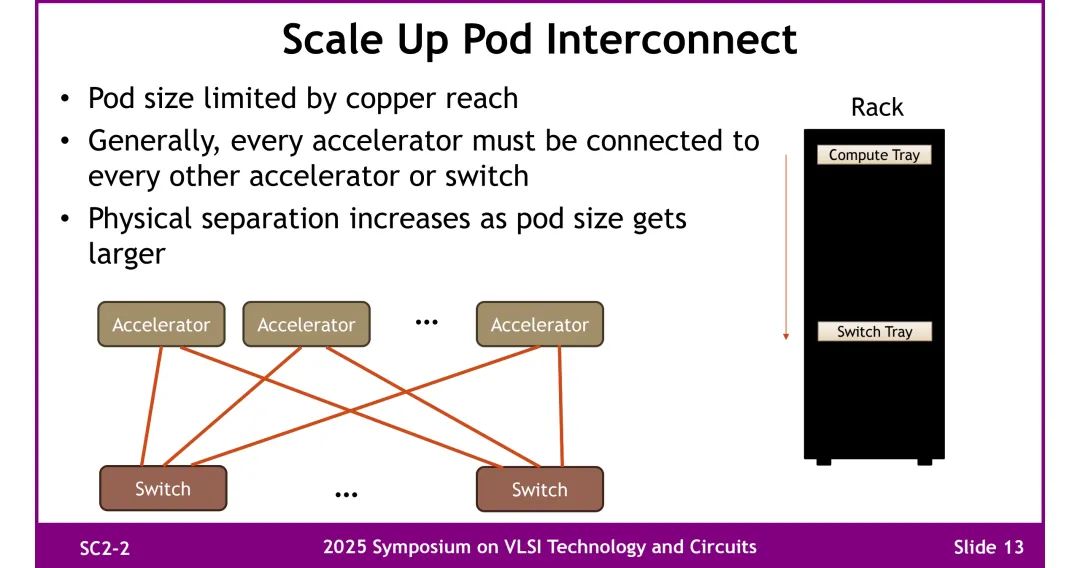

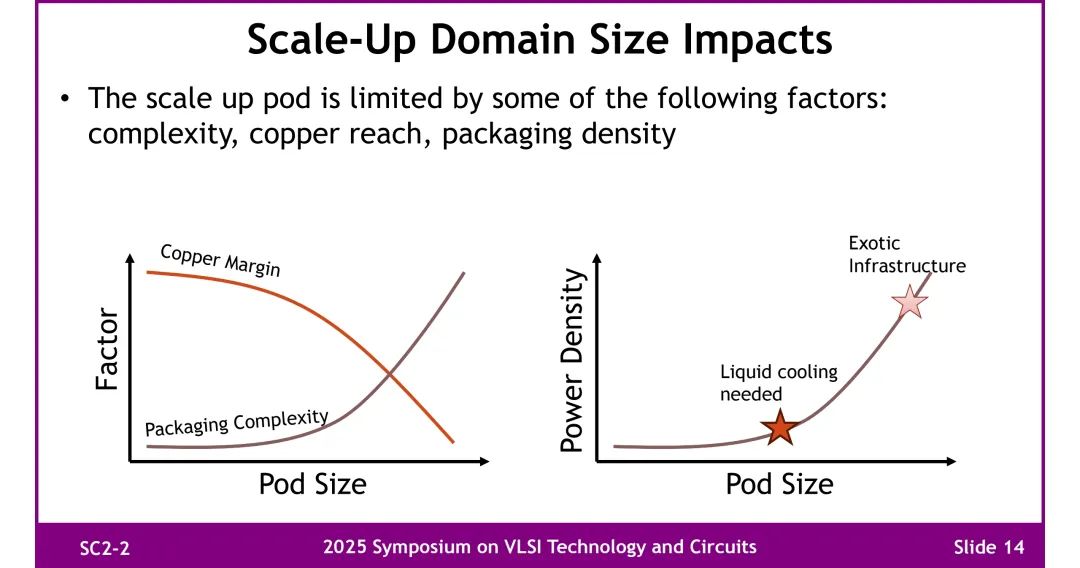

pod大小受铜缆传输距离限制，每个加速器需相互连接或与交换机连接，pod大小增大会增加物理分离；Scale Up pod受复杂性、铜缆传输距离、封装密度等因素限制，可能需要液体冷却等特殊基础设施。

六、高密度计算趋势及影响

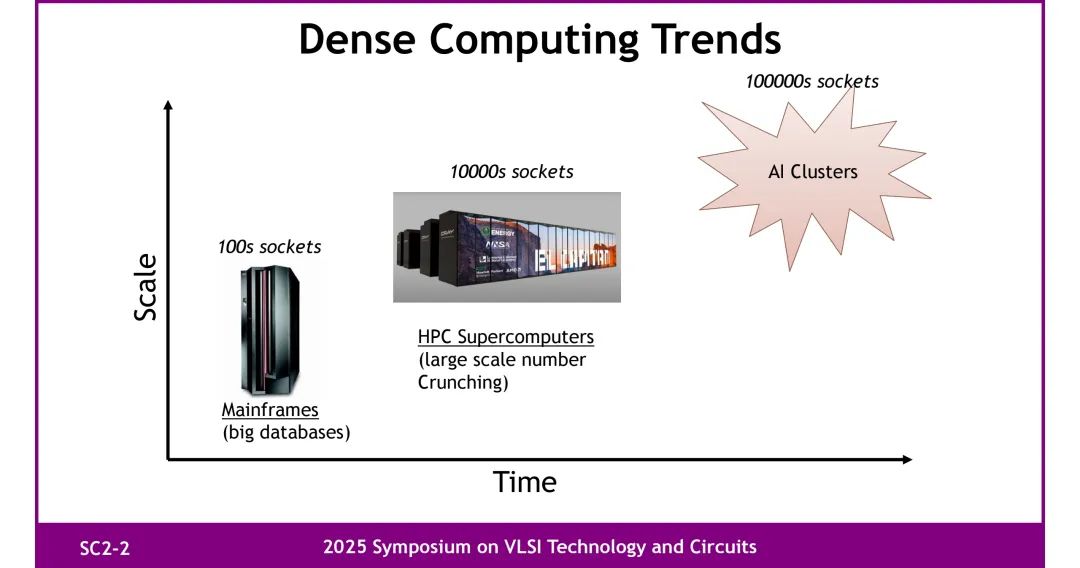

1. 趋势

AI集群的规模不断扩大，远超HPC超级计算机和大型机。

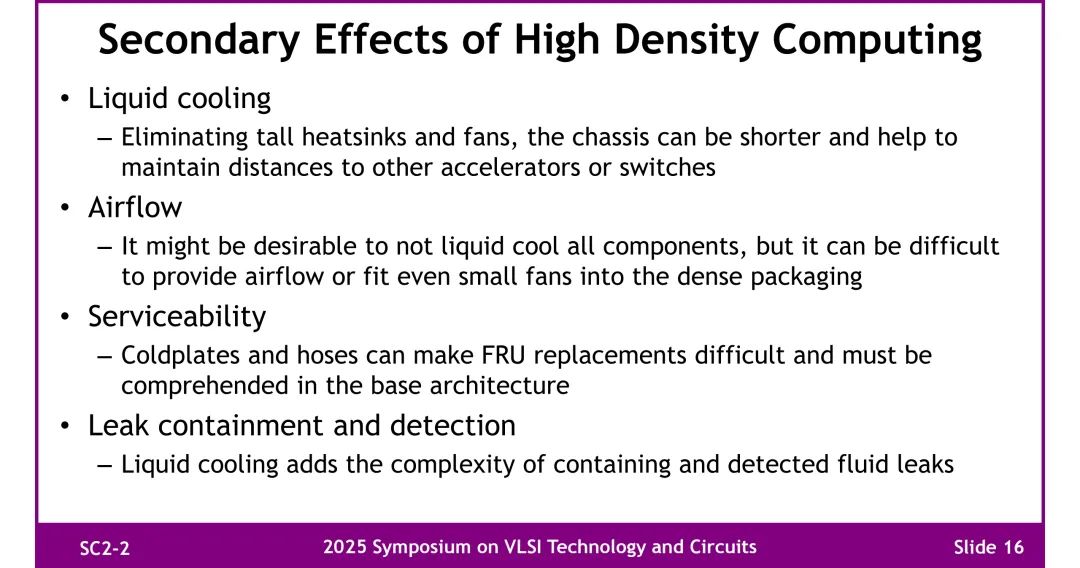

2. 次要影响

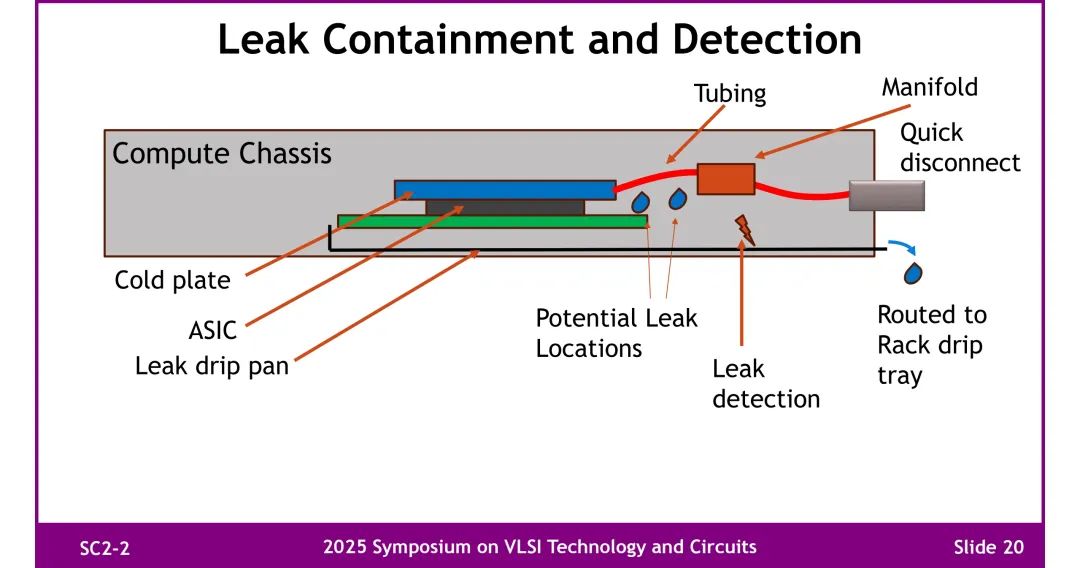

包括需要液体冷却以减小机箱尺寸，气流管理困难，维护性降低，以及液体冷却带来的泄漏控制和检测问题。

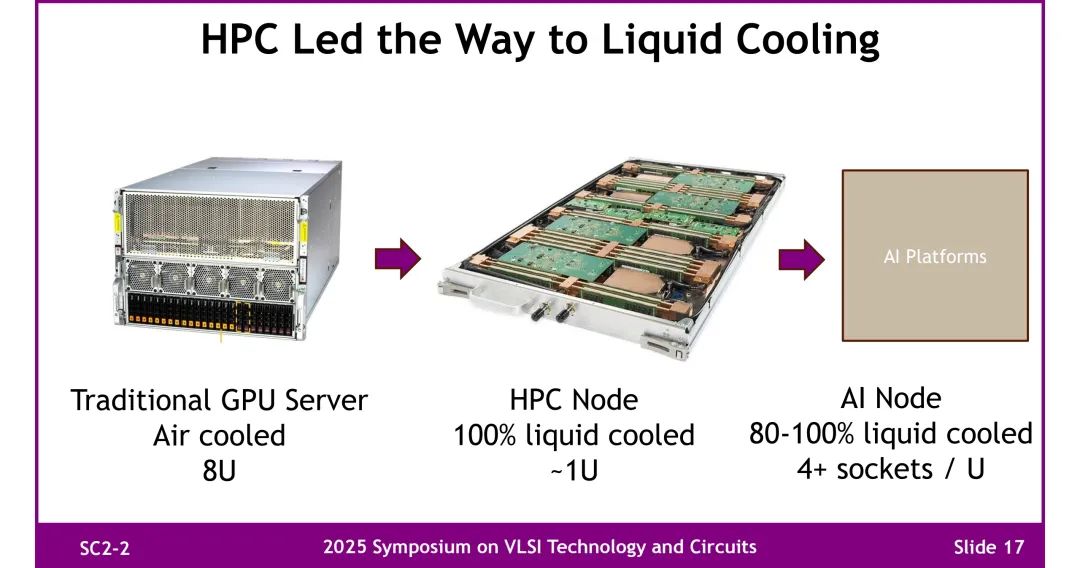

3. 液体冷却

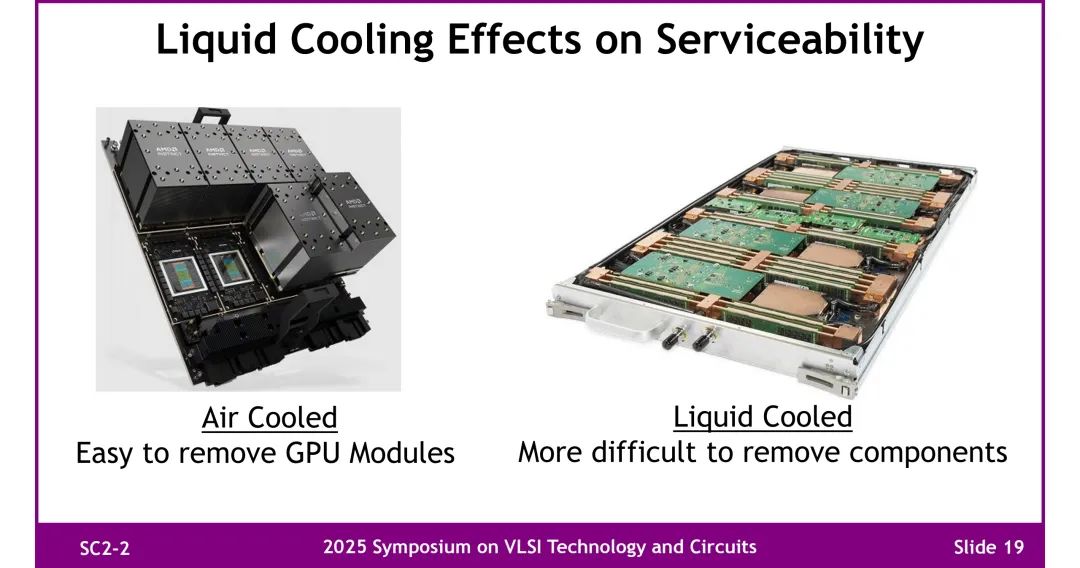

HPC率先采用液体冷却，AI平台也逐渐更多地使用液体冷却，AI对功率的高需求推动流体温度降低，且液体冷却会增加组件拆卸难度。

七、铜互连与光学互连

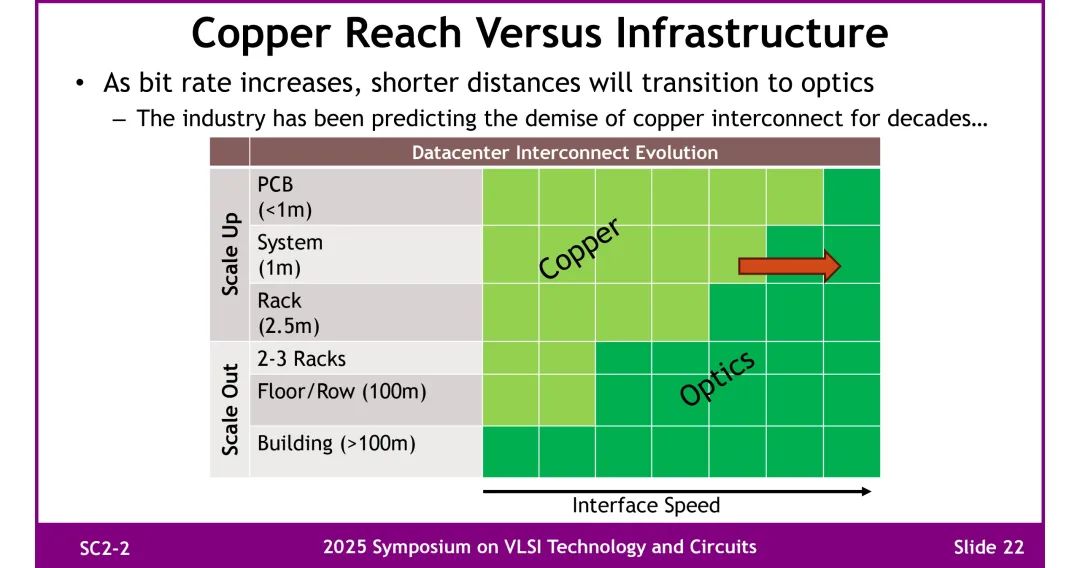

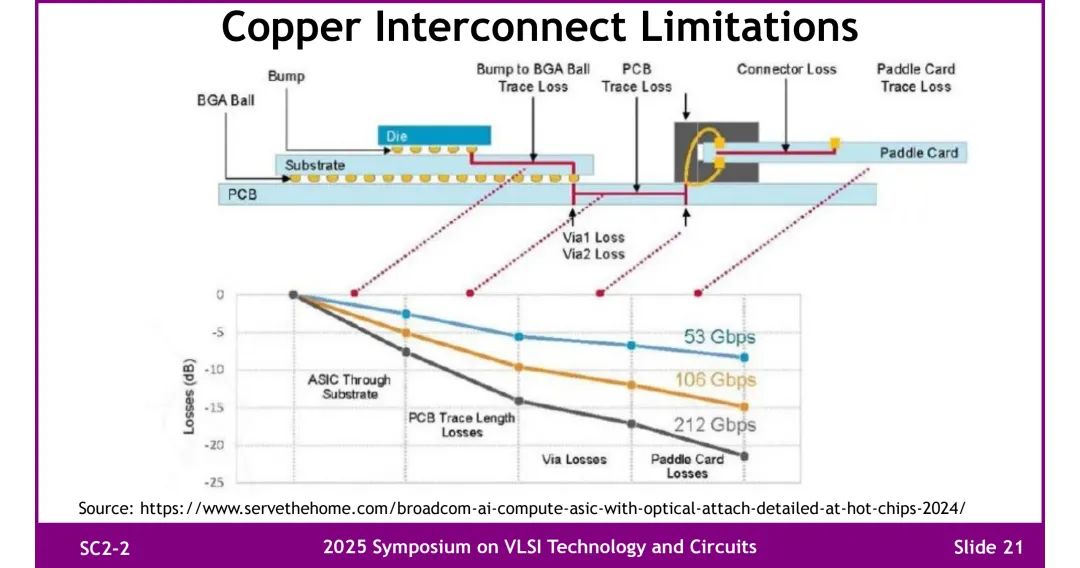

1. 铜互连限制

存在多种损耗，随着比特率增加，短距离将向光学过渡。

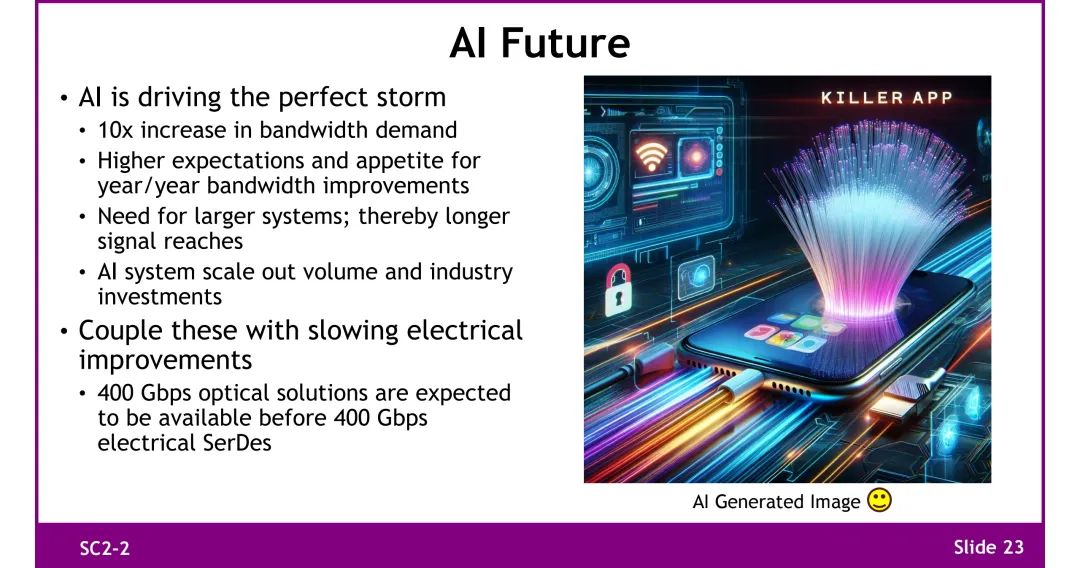

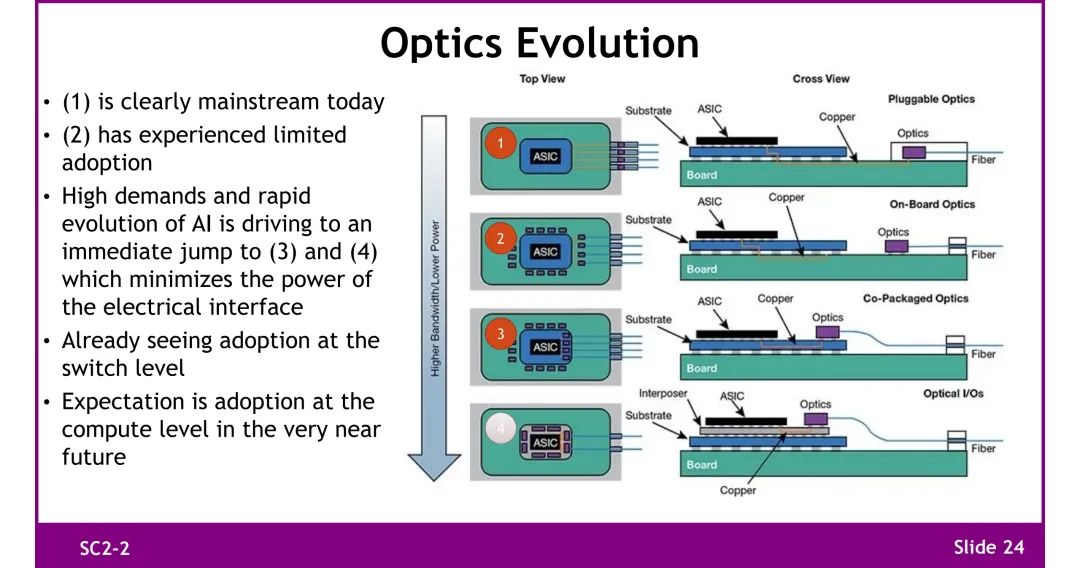

2. 光学互连

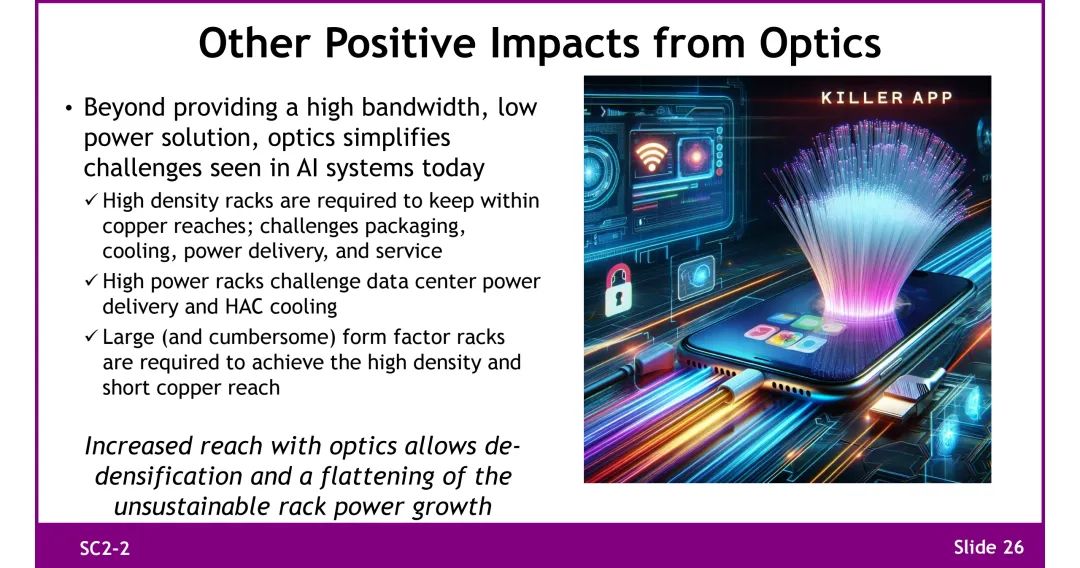

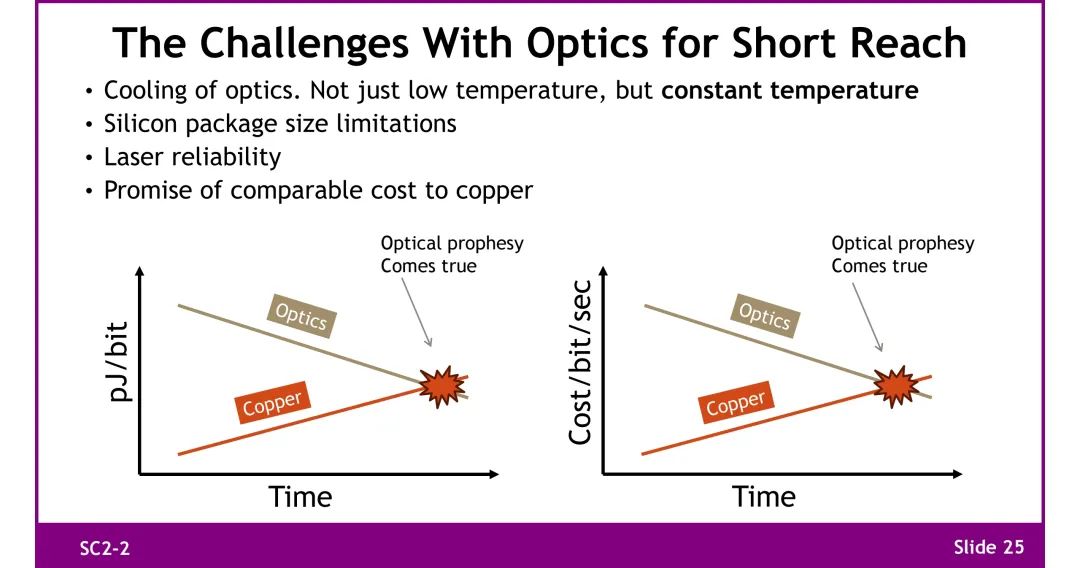

AI的发展推动光学互连的应用，预计在计算层面也将很快采用；但光学互连在短距离应用中面临冷却、硅封装尺寸、激光器可靠性和成本等挑战；同时，光学互连除了提供高带宽、低功耗解决方案，还能简化AI系统中的一些挑战，如允许降低密度等。

八、总结

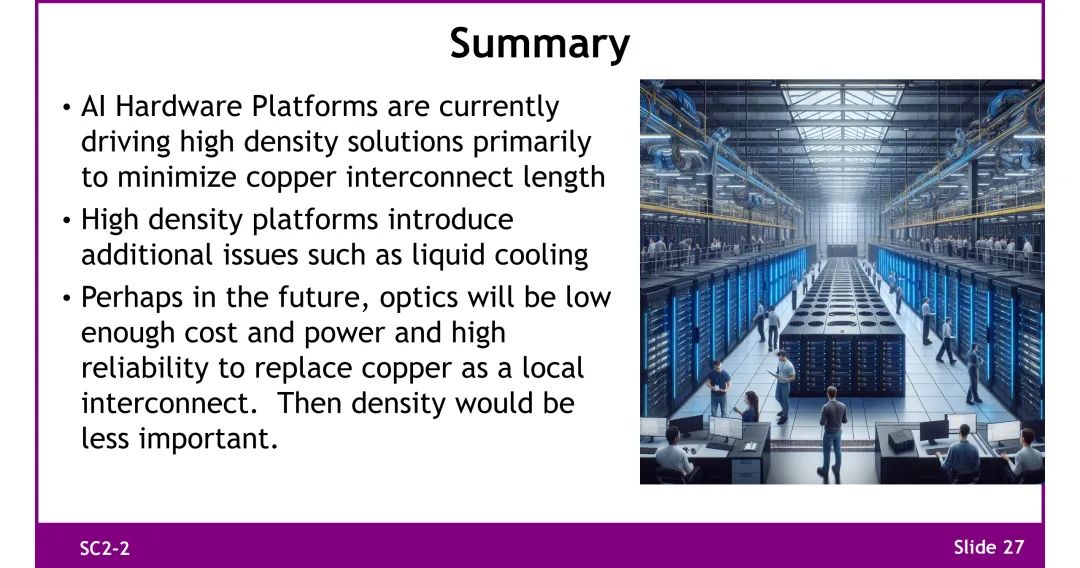

1. 目前AI硬件平台主要推动高密度解决方案，以最小化铜互连长度。

2. 高密度平台带来了液体冷却等额外问题。

3. 未来若光学互连成本、功耗足够低且可靠性高，可能取代铜作为本地互连，此时密度的重要性将降低。

以下为完整Slides：
