构建空地一体化巡检系统：GB28181设备接入模块技术解析

​一、背景：公检法执法巡检迈向“智能空中化”与“标准化接入”

近年来，无人机在公检法系统中的角色正从辅助采集工具，逐步演进为“空中巡控节点”与“移动执法终端”。其在治安布控、应急响应、案件勘查、边界巡逻、监管盲区排查等多种场景中展现出极高的机动性与覆盖能力。随着无人机飞控系统、图传设备和多光谱镜头等技术不断成熟，公安系统对“空中数据”提出了更高要求：

• 画面必须实时、高清、低延迟；
• 视频流必须可接入公安视频平台统一调度管理；
• 数据必须结构化、可回溯、可联动其他指挥与智能系统。

然而，当前大多数无人机图传方案仍停留在自研图传 + App 播放 + 手动管理的阶段，存在严重瓶颈：

• ❌ 缺乏统一通信协议，无法对接 GB28181 视频平台等公安标准系统；
• ❌ 视频流为私有或散乱格式，难以归档监管与录像调阅；
• ❌ 地面端与空中端脱节，缺乏实时地图联动、云台遥控、语音交互等能力；
• ❌ 无法参与常规“雪亮工程”“天网系统”“城市网格化”等公共安全体系。

因此，将无人机的图像流、定位信息、控制能力等标准化接入公安指挥系统，成为推动政法单位迈向“智慧巡检、空地协同、数据融合”的必由之路。而这一关键环节的核心，正是GB28181标准协议的接入能力。

通过将无人机前端图传系统与 GB28181 平台打通，不仅能够实现“像调度监控摄像头一样调度无人机”，更能将其纳入公安可视化作战体系中，与车载设备、执法终端、城市摄像头形成“空地一体、数据互通、任务联动”的完整闭环，真正实现政法巡检的数字化与标准化升级。

二、技术核心：大牛直播SDK GB28181设备接入模块

在构建无人机参与的“智慧巡检”体系中，视频流能否稳定、实时、标准化地接入公安指挥系统，成为落地的关键。而大牛直播SDK 提供的 GB28181 设备接入模块，正是解决这一核心痛点的技术基座。

该模块具备协议完整、接入灵活、部署轻量、能力全面等特点，能够将无人机的视频图传、地理位置、设备状态、语音交互能力，全面对接到 GB28181 平台，实现真正意义上的“前端视频设备标准接入化”。

✅ 1. 全流程协议适配，全面兼容国标平台

大牛直播SDK 实现了 GB28181-2011、GB28181-2016 、GB28181-2022及扩展子协议，具备高度标准化通信能力：

• 支持 SIP 注册、目录上报、心跳保活、设备状态通知、流媒体会话协商（INVITE/ACK/BYE）等完整流程；
• 可与主流国标平台（天网、雪亮、星火、融媒体中心等）实现无缝对接；
• 接入后可被平台像普通摄像头一样调用、录像、回放、预览。

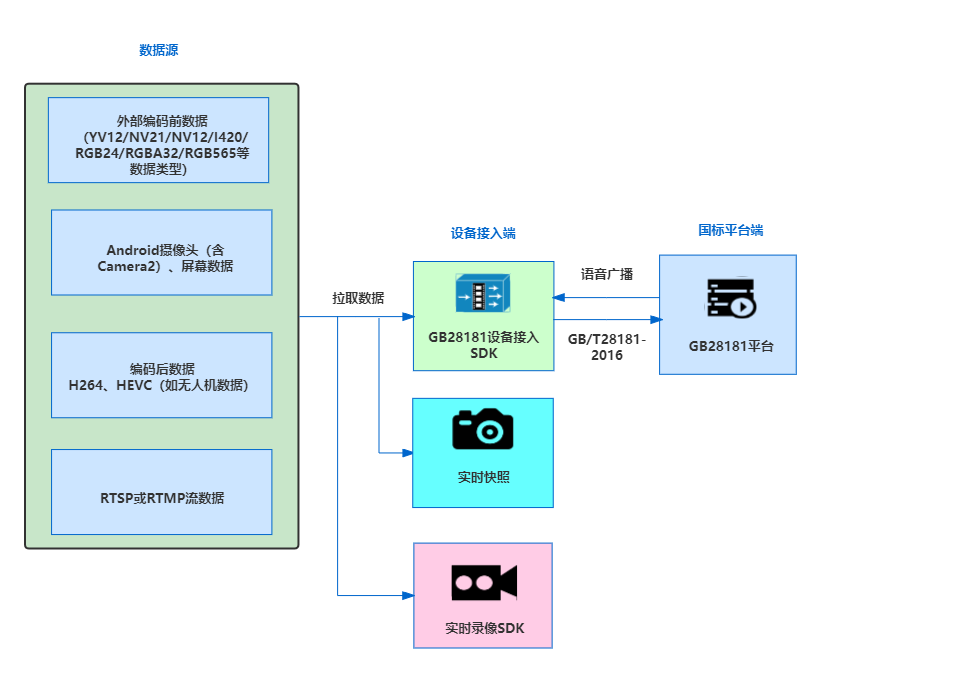

✅ 2. 多种视频输入适配，兼容前端多设备输出

模块支持多种前端视频源输入方式，便于适配各类无人机或图像系统：

并可统一封装为符合国标平台要求的 PS（Program Stream）格式，保障解码与平台兼容性。

✅ 3. 支持音频、位置、云台控制等多通道融合

除了视频接入，该模块还支持一系列扩展能力，满足公安系统多样化业务需求：

• 音频接入：支持 G.711 A-law、AAC 编码，可实现语音广播、对讲等功能；
• 位置上报：内置 DevicePosition 能力，支持上传无人机 GPS 坐标、速度、高度等动态数据，平台可叠加轨迹信息；
• 云台控制：对接 GB28181 云台控制命令，支持对 PTZ 模块的旋转、缩放、预置点调用；
• 快照与水印：支持抓图接口、画面叠加文字/图形/位置水印，用于远程取证与实时标记。

✅ 4. 轻量部署，灵活适配多平台终端

模块支持在 Android平台上运行，具备部署灵活、体积小、资源占用低等特点：

• 可直接集成至无人机飞控系统、安卓图传 APP、便携执法终端、边缘智能盒子中；
• 可配合APP逻辑，实现后台服务守护，便于批量部署与运维。

✅ 5. 丰富开发接口，支持高度定制化集成

SDK 提供完善的开发接口，支持用户根据自身设备平台与业务需求进行深度定制：

• 提供Java接口，适配 Android NDK 与 Linux 应用开发；
• 支持事件回调机制：包括注册成功、心跳状态、语音广播、语音对讲、目录请求等；
• 支持回调帧数据：便于同步进行录像、AI 分析、云平台转发；
• 支持远程控制接口：包括云台控制、录像控制、音频切换等；
• 可配合大牛推流 SDK、录像SDK、播放器 SDK，实现推—录—拉—控制全流程一体化。

✅ 模块能力概览表：

通过这一高集成、高兼容、低门槛的 GB28181 接入模块，无人机视频系统从“孤岛状态”进入“政法统一体系”，具备了平台级调度、可控化管理与安全归档的能力，为智慧巡检、应急处置、图像取证等场景提供了坚实支撑。

三、系统架构：无人机 × 大牛SDK × GB28181 平台集成示意图

将无人机图像、定位、控制能力统一接入公安系统，需要打通从“前端图传设备”到“后端国标平台”的全链路通信和视频管理流程。基于大牛直播SDK GB28181 接入模块，系统整体架构可划分为三个核心层次：前端采集层 → 中间协议转换层 → 后端指挥调度平台层。

✅ 架构总览图

┌───────────────────────────────┐
│         公安 GB28181 视频平台（后端平台层）           │
│  - 天网/雪亮/综治平台/NVR/VMS平台                │
│  - 接收 PS 流 → 解码、录像、调度、地图联动            │
│  - SIP信令管理：注册、目录、Invite、位置订阅           │
└───────────────────────────────┘
                ▲
     PS 视频流 + SIP 信令
                ▲
┌───────────────────────────────┐
│       大牛直播SDK GB28181 接入模块（中间协议层）     │
│  - 拉流 RTSP/RTMP 或 YUV/H264 原始数据             │
│  - 封装为 PS 流 + 生成 SIP 信令 + GPS/状态上报       │
│  - 云台控制/音频广播/图像快照响应                     │
└───────────────────────────────┘
                ▲
     视频帧 + 音频流 + 定位数据
                ▲
┌───────────────────────────────┐
│            无人机前端设备（数据采集层）             │
│  - 摄像头模块（高清/红外/多镜头）                   │
│  - RTSP/裸码流输出模块（含编码器）                   │
│  - GPS/IMU模块（实时上传位置/航向/速度）             │
│  - 飞控集成 Android/Linux 系统运行 SDK               │
└───────────────────────────────┘

✅ 系统核心数据流路径说明

✅ 架构特点与优势

通过这一分层解耦、能力完备的系统架构，政法单位可快速实现无人机与原有视频平台的统一调度与可视化指挥，大幅提升了现场事件处置、治安巡检、应急响应的反应速度与管控精度。

四、技术强化：GB28181 接入模块能力详解

大牛直播SDK在 Android 平台提供的 GB28181 接入模块（SmartGBD 模块），不仅支持完整国标流程，还针对移动端、无人机、边缘设备做了深入优化。该模块将 RTSP、RTMP、裸流等各种前端视频源，统一封装并注册至 GB28181 平台，实现移动设备“像摄像头一样接入公安系统”的目标。

结合 Android 平台应用场景，SDK 支持以下核心能力：

✅ 1. 完整协议流程支持（SIP+PS标准实现）

该流程已在全国各类雪亮工程、公安指挥平台、NVR系统中完成过大量兼容测试，稳定可靠。

✅ 2. 多种视频源接入方式，灵活适配无人机与移动终端

封装输出为符合 GB28181 平台要求的 PS 流，自动按需进行音视频同步、码流控制与缓冲策略优化。

✅ 3. 视频编码与音频输入支持丰富

同时支持开启或关闭音频轨道推送，满足巡检任务中不同音视频组合的上报需求。

✅ 4. 位置信息与设备状态上报能力

模块内置 GPS/IMU 数据上报接口，支持设备主动向 GB28181 平台上报位置信息（符合 DevicePosition 规范）：

✅ 5. 快照、水印与叠加信息能力

适用于图像取证、轨迹分析、执法可回溯等场景，极大提升取证图像的规范性与权威性。

✅ 6. 云台控制与远程交互能力

模块支持 GB28181 云台控制命令解析与执行，适配无人机三轴云台旋转逻辑：

✅ 7. 移动端优化与系统兼容性

SDK 已在 Android 移动平台芯片平台中完成稳定运行验证。

✅ 技术能力图表总结：

通过这一能力完备、部署轻量、接口开放的接入模块，大牛直播SDK 实现了无人机系统与国标平台间的深度融合，使前端空中设备具备了与传统固定监控同等甚至更强的接入能力，为政法领域智能化、移动化的巡控升级提供了关键支撑。

五、无人机巡检场景的技术融合与优化方案

在政法、公安、应急等业务体系中，无人机巡检正在从“辅助影像采集”迈向“核心作战节点”。如何将其真正融入现有的 GB28181 视频平台与指挥调度体系中，不只是接入那么简单，更涉及到适配、安全、性能、智能化融合等全链路技术协同。

基于大牛直播SDK 提供的 GB28181 接入模块，可构建以下融合优化方案，确保系统从前端无人机到后端指挥平台之间的高效联动与稳定运行。

✅ 1. 异构视频源统一封装，适配多机型、多图传协议

不同品牌无人机可能输出 RTSP、RTMP、甚至 YUV 图像。大牛 SDK 提供统一的封装模块：

解决“前端设备类型复杂、协议杂、格式不统一”的典型问题，实现平台统一管理。

✅ 2. 边缘部署与轻量运行，适配无人机嵌入式系统资源

无人机资源有限，CPU、内存、电池为关键约束。SDK 在架构设计上充分考虑边缘设备特点：

实现无人机本地部署、嵌入式飞控 SoC 系统、Android 图传终端的稳定推送运行。

✅ 3. 实时可视化 + 地图融合展示

通过 GB28181 的 DevicePosition 能力与平台地图联动接口，实时将无人机视角与地理空间融合：

形成“可看可调可控”的空地一体巡控操作体系，适配调度中心与分局作战指挥需求。

✅ 4. 智能分析融合：AI 模型接入与结构化数据联动

在无人机采集端或边缘端集成 AI 模型，结合 SDK 回调机制实现智能识别与平台联动上报：

无人机不仅“看得见”，还能“看得懂”，构建智能巡控闭环。

✅ 5. 后端指挥系统联动：统一调用、录像、回放、控制

通过大牛SDK注册的国标通道，无人机可被平台像普通摄像头一样控制与管理：

最终构建起公安系统“空中可调、图像可管、任务可控”的平台化无人机运作模式。

通过这一整套融合策略与优化机制，无人机在巡检业务中不再是“外挂工具”，而是成为公安/应急/政法系统内的标准视频前端节点。不仅提升了巡控效率与范围，更构建起一套可溯源、可交互、可升级的智慧巡控技术基座。

六、价值提升与商业应用

通过将大牛直播SDK 的 GB28181 接入模块深度集成至无人机系统中，政法领域的执法巡检模式从传统“地面视频采集+线下查看”跃迁为“空中实时感知+平台智能联动”，其带来的价值不只是技术的升级，更是业务效率与治理能力的全面提升。

✅ 公检法行业的核心价值体现：

✅ 多行业多场景的商业扩展潜力：

通过部署统一标准模块，厂商可快速将无人机/移动终端产品打通与公安平台的连接，实现商业落地产品的合规化与平台化接入，提升政企合作效率与产品市场化速度。

✅ 总结

无人机正在从“航拍设备”走向“执法终端”，而其真正释放价值的前提，是能够被公安系统标准、稳定、智能地接入与调度。大牛直播SDK 提供的 GB28181 接入模块，正是在这一关键路径上的核心基础设施。

它以轻量部署、高兼容性、强扩展性为核心，为无人机系统提供了从图传封装 → SIP 信令通信 → 视频媒体推送 → 控制响应 → AI 数据协同的一体化能力支撑。在实际项目中，已广泛适用于公安巡控、应急执法、城市管理等多个场景，成为推动空地融合巡控体系落地的重要技术引擎。

未来，随着政法系统对高空感知、多源联动、数据闭环的进一步需求，基于大牛直播SDK 构建的标准化视频接入体系，将继续作为行业发展的关键抓手，驱动智能化巡控的全面升级。
