引言

本系列讲解使用 Scanpy 分析单细胞（scRNA-seq）数据 教程[1]，持续更新，欢迎关注，转发！

基于已知标记基因识别细胞簇

通常，细胞簇需要利用众所周知的标记基因来进行标注。使用散点图，我们可以查看某个基因的表达情况，并可能将其与某个细胞簇关联起来。在此，我们将展示其他可视化的方式，用点图、小提琴图、热图以及我们称之为 ‘tracksplot’ 的图形，将标记基因与细胞簇关联起来。所有这些可视化方法汇总了相同的信息——按细胞簇拆分的表达量——而挑选最佳结果则留给研究者自行决定。

首先，我们建立一个包含标记基因的字典，因为这将允许 scanpy 自动对这些基因组进行分组标记：

marker_genes_dict = {
    "B-cell": ["CD79A", "MS4A1"],
    "Dendritic": ["FCER1A", "CST3"],
    "Monocytes": ["FCGR3A"],
    "NK": ["GNLY", "NKG7"],
    "Other": ["IGLL1"],
    "Plasma": ["IGJ"],
    "T-cell": ["CD3D"],
}

dotplot

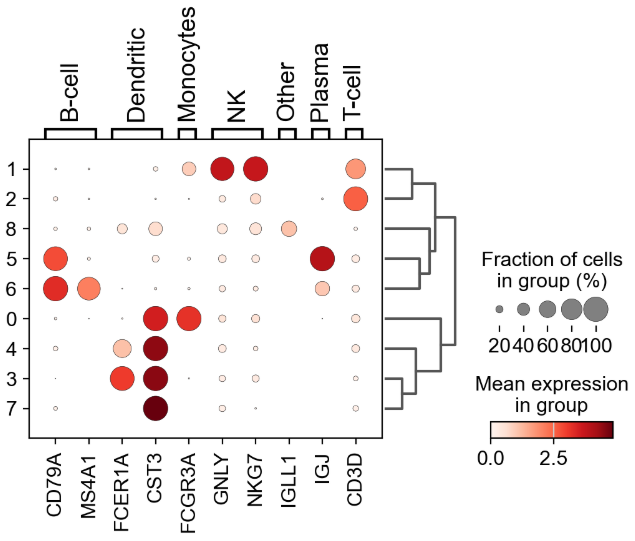

一种快速检查这些基因在每个细胞簇中表达情况的方法是使用 dotplot。这种图总结了两类信息：颜色表示每个类别（在此为每个细胞簇）内的平均表达量，而点的大小则指示该类别中表达该基因的细胞比例。

此外，在图中添加 dendrogram 也很有帮助，它能把相似的细胞簇聚集在一起。层级聚类是利用各细胞簇之间 PCA components 的相关性自动计算的。

sc.pl.dotplot(pbmc, marker_genes_dict, "clusters", dendrogram=True)

使用这张图，我们可以看到 cluster 4 对应于 B-cells，cluster 2 是 T-cells 等等。这些信息可以用来按如下方式手动注释细胞：

# create a dictionary to map cluster to annotation label
cluster2annotation = {
    "0": "Monocytes",
    "1": "NK",
    "2": "T-cell",
    "3": "Dendritic",
    "4": "Dendritic",
    "5": "Plasma",
    "6": "B-cell",
    "7": "Dendritic",
    "8": "Other",
}

# add a new `.obs` column called `cell type` by mapping clusters to annotation using pandas `map` function
pbmc.obs["cell type"] = pbmc.obs["clusters"].map(cluster2annotation).astype("category")

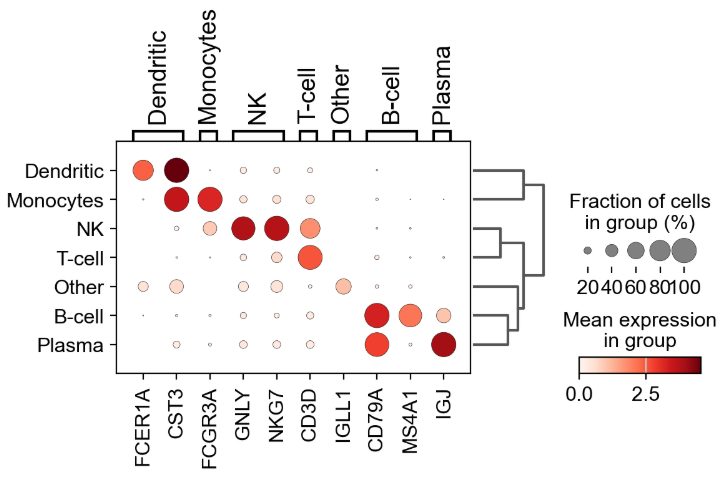

sc.pl.dotplot(pbmc, marker_genes_dict, "cell type", dendrogram=True)

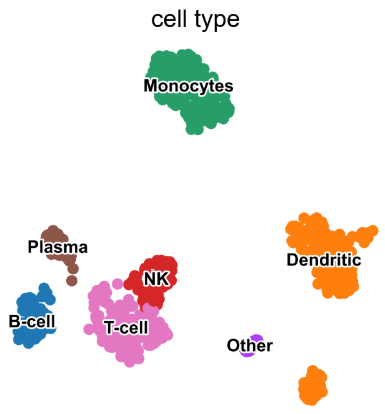

sc.pl.umap(
    pbmc,
    color="cell type",
    legend_loc="on data",
    frameon=False,
    legend_fontsize=10,
    legend_fontoutline=2,
)

violin plot

另一种探索标记基因的方法是使用 violin plot。在这里，我们可以看到 CD79A 在 clusters 5 和 8 中的表达，以及 MS4A1 在 cluster 5 中的表达。与 dotplot 相比，violin plot 让我们了解基因表达值在细胞间的分布情况。

with rc_context({"figure.figsize": (4.5, 3)}):
    sc.pl.violin(pbmc, ["CD79A", "MS4A1"], groupby="clusters")

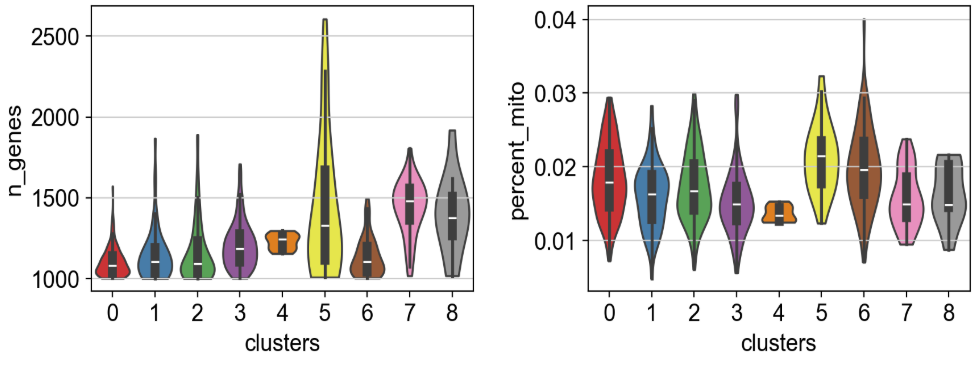

注意：Violin plots 也可用于绘制任何保存在 .obs 中的数值型数据。例如，这里用 violin plots 比较不同 clusters 之间的基因数量以及线粒体基因所占百分比。

with rc_context({"figure.figsize": (4.5, 3)}):
    sc.pl.violin(
        pbmc,
        ["n_genes", "percent_mito"],
        groupby="clusters",
        stripplot=False,  # remove the internal dots
        inner="box",  # adds a boxplot inside violins
    )

stacked-violin plot

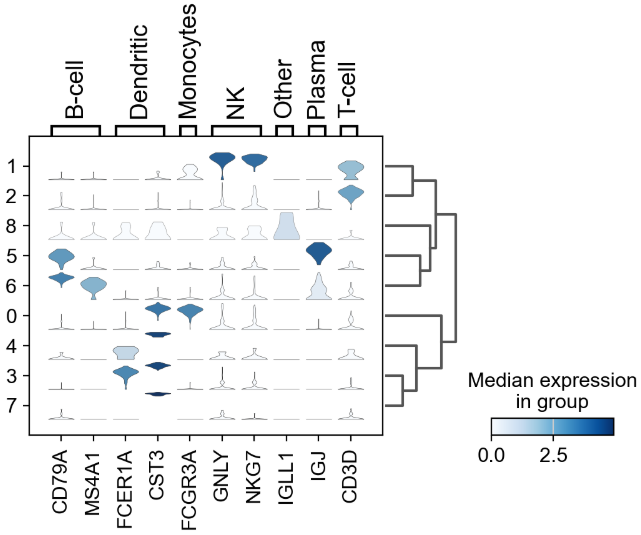

为了同时查看所有标记基因的 violin plots，我们使用 sc.pl.stacked_violin。与前文相同，添加了一条 dendrogram 用以将相似的 clusters 归为一组。

ax = sc.pl.stacked_violin(
    pbmc, marker_genes_dict, groupby="clusters", swap_axes=False, dendrogram=True
)

matrixplot

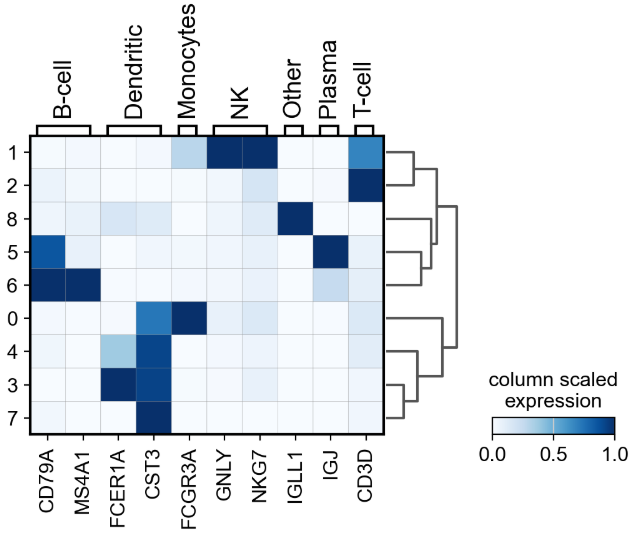

可视化基因表达的一种简单方法是使用 matrix plot。这是一种以类别为单位，展示每个基因平均表达量的 heatmap。这种类型的图基本上与 dotplot 中的颜色所传达的信息相同。

在此，我们将基因的表达量缩放到 0 到 1 之间，其中 1 表示该基因在所有 clusters 中的最大平均表达量，0 表示最小平均表达量。

sc.pl.matrixplot(
    pbmc,
    marker_genes_dict,
    "clusters",
    dendrogram=True,
    cmap="Blues",
    standard_scale="var",
    colorbar_title="column scaled\nexpression",
)

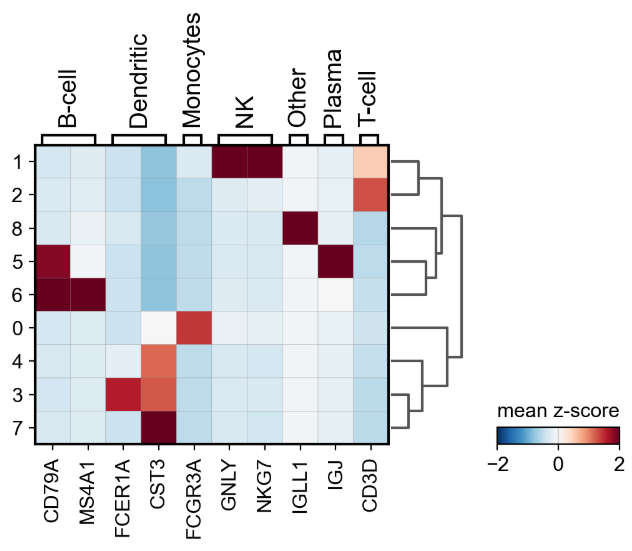

另一个有用的选项是使用 sc.pp.scale 对基因表达进行标准化。在此，我们将这一结果存储在 scale 层中。随后我们调整图的最小值和最大值，并采用一条发散型色带（本例为 RdBu_r，其中 _r 表示反转）。

# scale and store results in layer
pbmc.layers["scaled"] = sc.pp.scale(pbmc, copy=True).X

sc.pl.matrixplot(
    pbmc,
    marker_genes_dict,
    "clusters",
    dendrogram=True,
    colorbar_title="mean z-score",
    layer="scaled",
    vmin=-2,
    vmax=2,
    cmap="RdBu_r",
)
