IPv6与IPv6默认路由与静态路由实战

1.1【实验目的】

1.理解汇总路由的运作原理。

2. 深刻理解IPv6协议原理。

3.掌握IPv6默认路由的配置方法

4.掌握IPv6静态路由的配置方法

1.2【实验环境】

ENSP模拟器

路由器获取路由的途径：直连路由、静态路由、动态路由

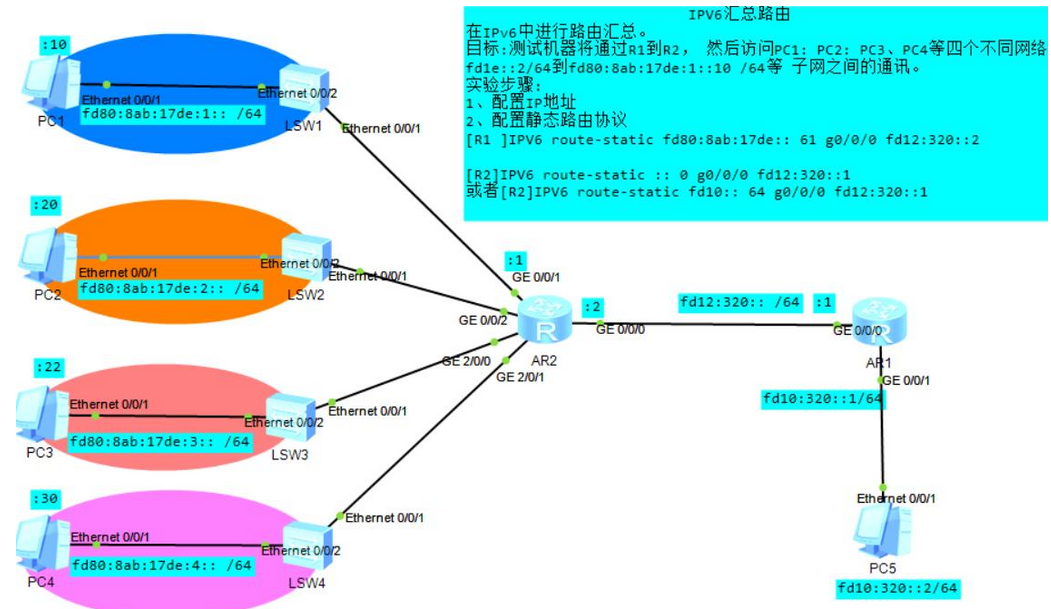

实验拓扑图如下图所示。

1.3【实验过程配置】

AR1配置

sys
sys AR1

IPV6

int g0/0/0
ipv6 en
ipv6 add FD12:320::1 64
q

int g0/0/1
ipv6 en
ipv6 add FD10:320::1 64
q


IPV6 route-static fd80:8ab:17de:: 61 g0/0/0 fd12:320::2  A->B汇总路由

AR2配置

sys
sys AR2

IPV6

int g0/0/0
ipv6 en
ipv6 add FD12:320::2 64
q

int g0/0/1
ipv6 en
ipv6 add fd80:8ab:17de:1::1 64
q

int g0/0/2
ipv6 en
ipv6 add fd80:8ab:17de:2::1 64
q

int g2/0/0
ipv6 en
ipv6 add fd80:8ab:17de:3::1 64
q

int g2/0/1
ipv6 en
ipv6 add fd80:8ab:17de:4::1 64
q

IPV6 route-static :: 0 g0/0/0 fd12:320::1        // B->A指定端口的默认路由

1.4 【实验结果】

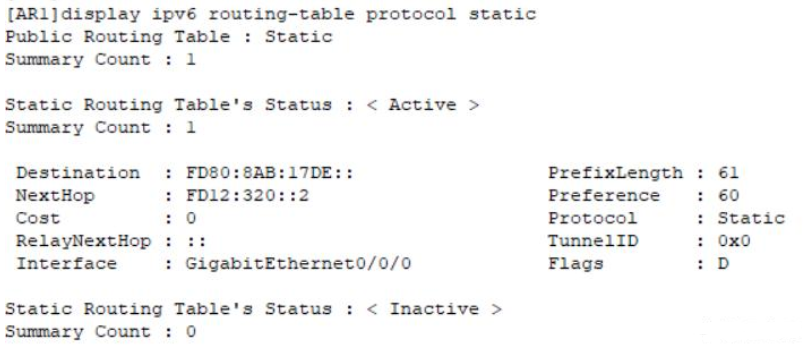

AR1静态路由表：

AR2静态路由表：

从以上静态路由表可以看出：AR1包含了去往AR2和AR3的静态路由信息。

数据连通性测试：

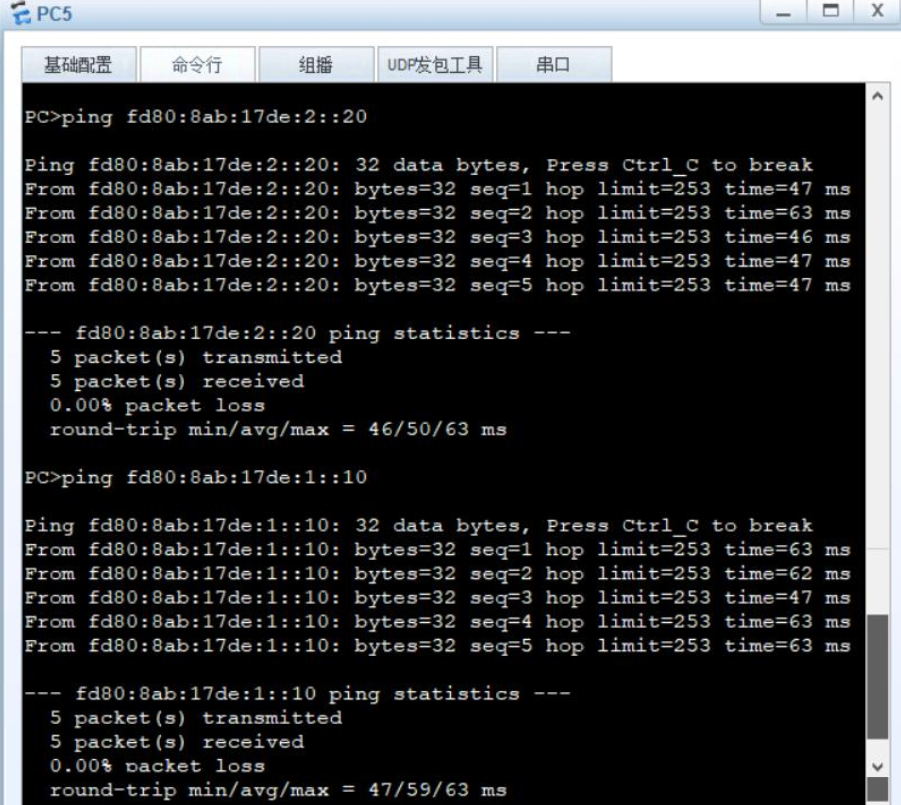

PC5 Ping通测试：PC5->PC1/PC5->PC2

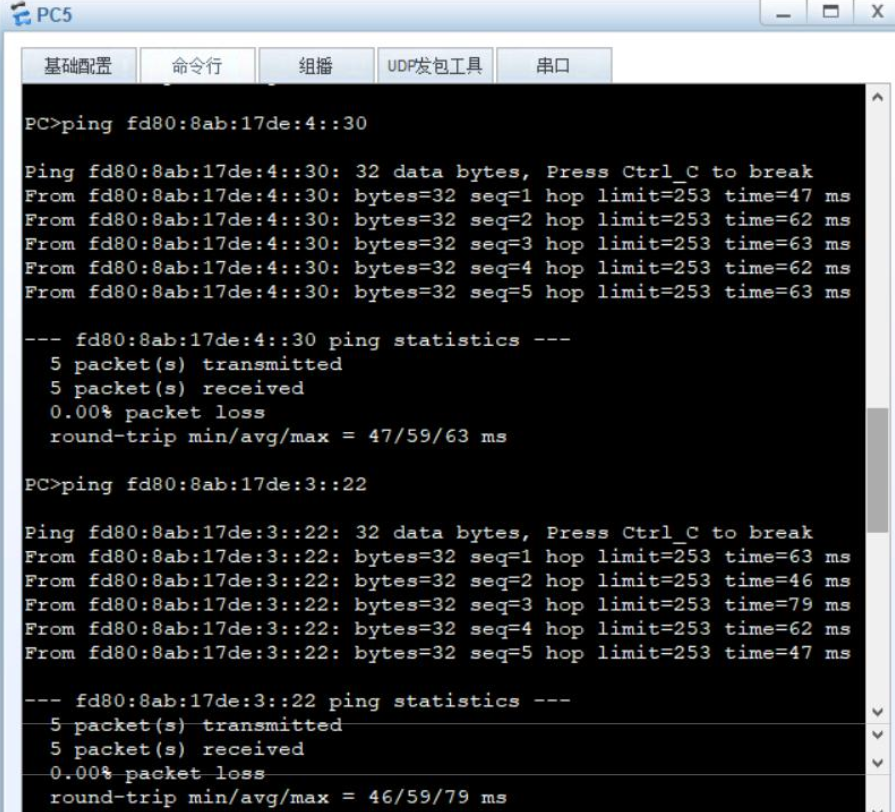

PC5 去做一次Ping通测试：PC5->PC3/PC5->PC4

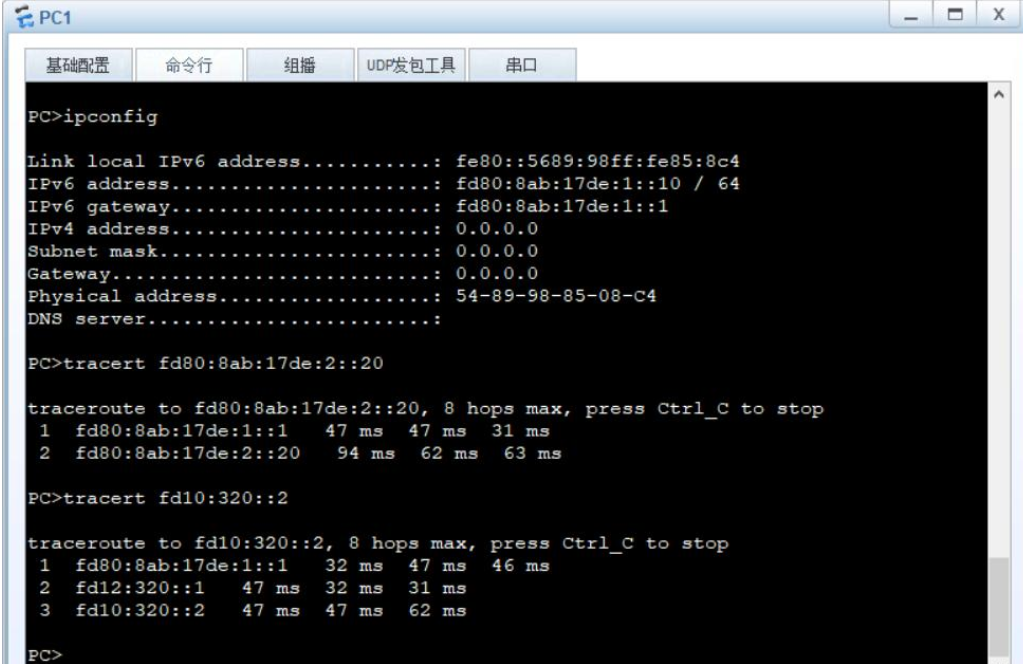

PC1去做路径测试：PC1->PC2/PC5

1.5 【实验总结】

路由汇总的“含义”，其实是把一组路由汇聚为单个的路由广播。路由汇聚的最终结果和最明显的优点是缩小网络上的路由表的尺寸。这样将减少与每一个路由跳有关的延迟，因为减少了路由登录项数量，查询路由表的平均时间会加快。由于路由登录项广播的数量减少，路由协议的开销也会显著减少。随着整个网络(以及子网的数量)的扩大，路由汇聚将变得更加重要。

计算路由总结需要将多个网络总结为一个地址。具体步骤如下：

1、以二进制格式列出网络；

2、统计这些网络最左侧的哪些位相同，确定出总结路由的掩码，此数字即为总结路由的前缀；

3、确定总结后的网络地址，复制这些相同的位，在其后面用0补足。

路由汇总的含义是把一组路由汇聚为一个单个的路由广播。路由汇总的最终结果和最明显的好处是缩小网络上的路由表的尺寸。

IPv6静态路由命令： dis ipv6 routing-table //查看路由表 #在IPv4中的命令是： display ip routing-table

dis ipv6 int g0/0/0 //查看AR1链路本地地址

dis ipv6 neighbors //查看邻居

display ipv6 interface g0/0/0 //查看路由器的指定端口的链路本地地址

display ipv6 routing-table protocol static //查看静态路由

display ipv6 routing-table protocol direct //查看直连路由表
