世微AP2400高精度无频闪LED降压恒流车灯芯片

一、基本概述

AP2400 是一款降压型恒流LED驱动芯片，采用PWM工作模式，专为宽电压输入的LED照明系统设计。它通过外置 MOS管驱动，支持大电流输出，适用于电动车灯、汽车照明、手电筒等场景。

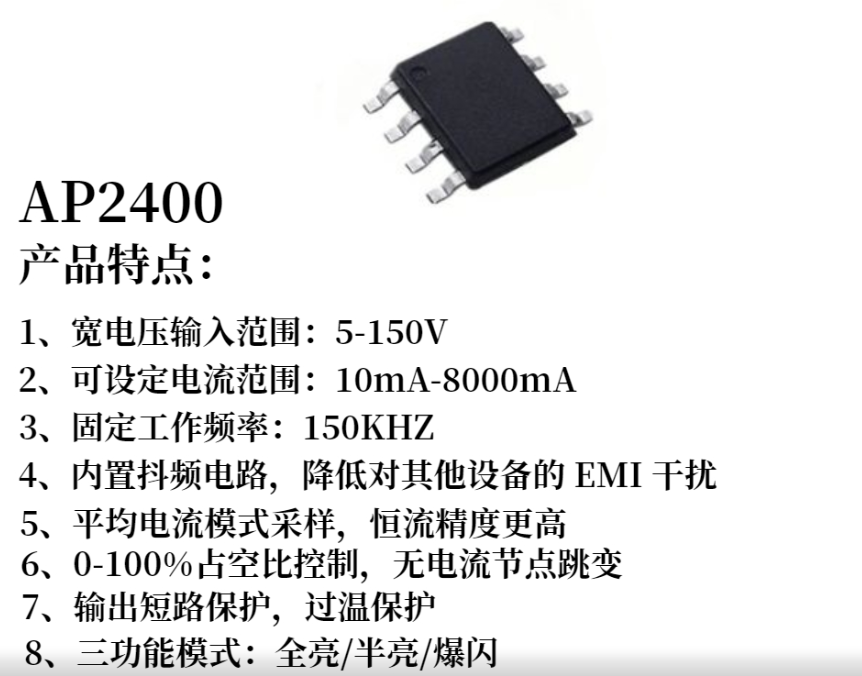

二、核心特点

1.电气特性

·输入电压范围:支持5V-150V宽电压输入(不同资料标注范围略有差异，常见为5V-100V，部分提及5V-150V)

·输出电流能力: 最大6A恒流输出，电流可设定范围为10mA-6000mA

·工作频率: 固定150kHz开关频率，内置抖频电路以降低电磁干扰(EMI)

恒流精度: 采用平均电流采样模式，确保宽输入电压下电流稳定性高，支持0-100%占空比无跳变控制

2.功能模式

通过 MODE1/2/3引脚切换三种工作模式:

·全亮模式: 100%输出电流;

·半亮模式: 约50%输出电流(具体比例可调);

·爆闪模式: 高频闪烁;

·循环模式: 部分型号支持全亮/半亮/爆闪自动循环

3.封装与集成

·封装形式:SOP-8封装，兼容主流 PCB设计

·外围电路简单:需外置MOS管，但整体方案元件少，设计紧凑

三、保护机制

·短路保护:输入电压5V-100V(或150V)下，短时短路不损坏器件

·智能过温保护:芯片温度达140°℃时自动降低输出电流，避免高温烧毁或突然断电

四、应用设计要点

1.PCB布局建议

·大电流路径需短而宽(铺铜最佳);

·输入电容靠近Vin端，采样电阻(Rcs)紧贴 CS/GND引脚;

·VDD电容容量≥1uF且靠近引脚;·未使用的MODE引脚接地以抗干扰

2.典型应用领域

◆ LED强光手电筒

◆ 大功率 LED 驱动

◆ 电动车，摩托车灯照明
