ChirpStack设备帧计数器异常排查：Frame-counter reset/rollover问题分析与解决

在物联网设备中，有一种设备使用的是loraWAN协议的，这里是使用了ChirpStack三方平台来接收设备数据。但是此平台有些坑，本文就介绍ChirpStack设备帧计数器异常排查：Frame-counter reset/rollover问题分析与解决

大家好，我是凯哥Java

本文标签：LoRaWAN帧计数器、安全机制分析


问题现象 设备历史运行正常（如7.16可上报数据），突发数据中断（如7.18无上报）。如下图：


简介

本文深入探讨了ChirpStack设备中帧计数器异常问题，包括Frame-counter reset/rollover的成因与解决方案。通过分析LoRaWAN协议中的安全机制，提供了同步计数器或关闭验证两种解决方案，并提出了固件优化和运维监控的最佳实践建议，以保障通信安全并降低业务中断风险。

在ChirpStack平台检查发现：

1. 设备 Last Seen 时间停留在故障前日期

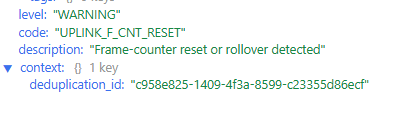

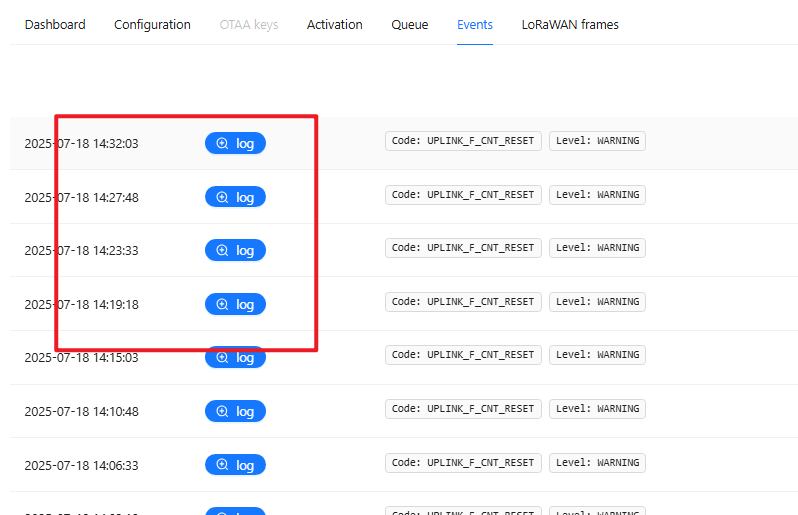

2. Events日志 持续出现 WARNING 级别告警： {"description": "Frame-counter reset or rollover detected", ...}。如下图：

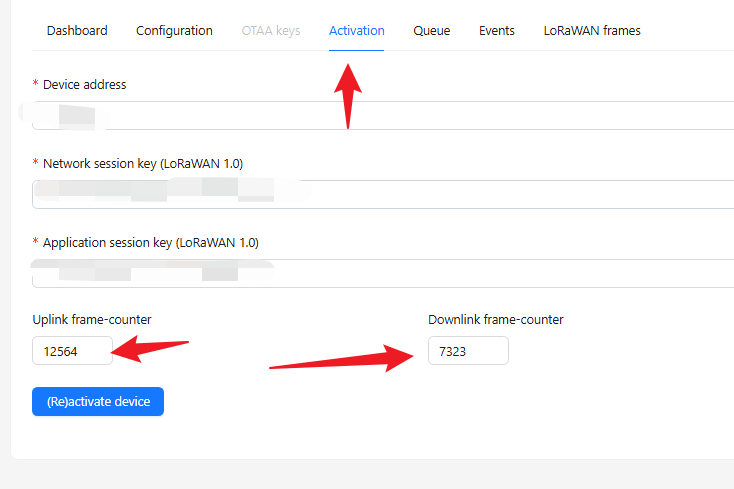

1. Activation标签页 显示 Uplink/Downlink frame-counter 与设备实际计数器值不一致。

原因分析：帧计数器（Frame-Counter）验证机制

在LoRaWAN协议中，帧计数器是核心安全机制：

• ⚙️ 工作原理： 每个上行帧（Uplink）和下行帧（Downlink）携带一个单调递增的计数器（+1 per message）。 服务器（NS）与设备（End Device）各自维护独立的计数器（FCntUp / FCntDown）。
• 🔒 安全作用： 防止重放攻击（Replay Attack）。若收到计数小于或等于历史值的帧，视为非法数据包（可能为恶意重放）。
• ❌ 不一致触发场景：
  • 设备重启后本地计数器重置
  • 设备更换电池导致状态丢失
  • 网络闪断引发服务器与设备状态不同步
  • 计数器溢出（rollover，16位计数器达65535后归0）

📌 关键结论：Frame-counter reset/rollover detected = 设备上报的帧计数与服务器记录值不匹配，触发安全拦截。

解决方案：同步计数器或关闭验证

✅ 方案一：强制重置帧计数器（推荐）

1. 重启设备：使设备本地计数器重置为初始值（通常为0或1）
2. 重置服务器计数器：
   • 进入设备 Activation 标签页
   • 将 Uplink frame-counter 和 Downlink frame-counter 手动修改为1
   • 保存后等待设备重新激活




优势：保持安全机制，符合协议规范。

⚠️ 方案二：关闭帧计数器验证（临时应急）

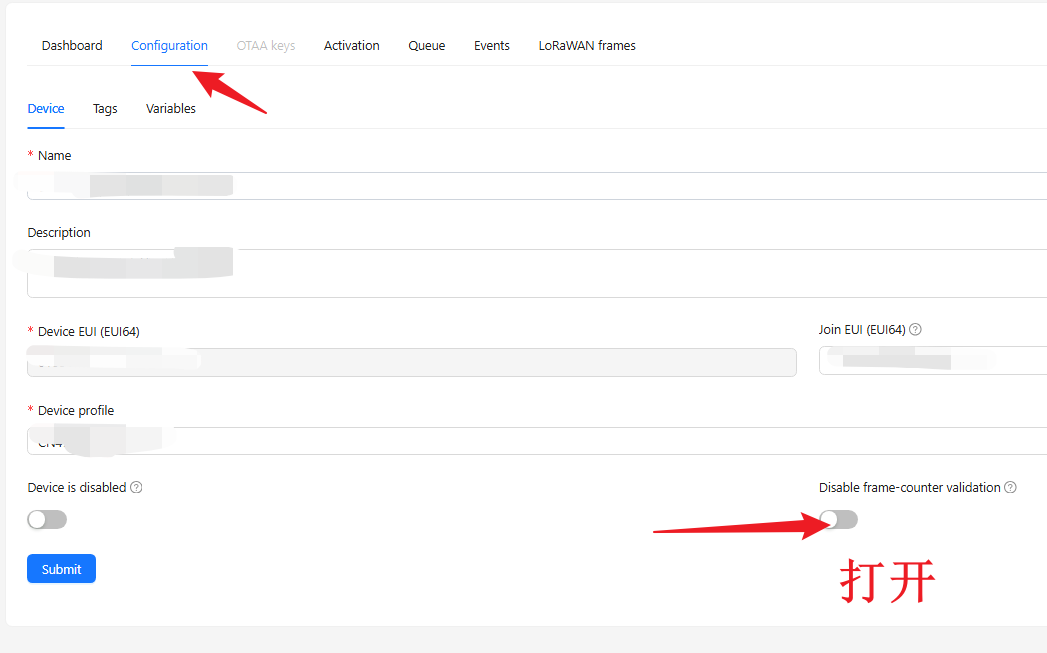

1. 进入设备 Configuration 标签页
2. 启用 Disable frame-counter validation 选项


1. 保存配置

⚠️ 风险提示：

• 禁用后无法防御重放攻击
• 仅适用于封闭测试环境，生产环境慎用！ PS:如果是内网的话，就这么搞。嘿嘿~

操作路径图示（ChirpStack v4）

步骤

位置

最佳实践建议

1. 设备固件优化：
   • 实现计数器持久化存储（如Flash保存），避免重启重置
   • 支持计数溢出处理（32位计数器更安全）
2. 运维监控：
   • 配置告警规则监听 Frame-counter reset 事件
   • 定期检查设备在线状态与计数器连续性

通过主动维护计数器状态同步，可显著降低业务中断风险，同时保障LoRaWAN通信安全。

此版本：

1. 强调帧计数器的安全背景，解释验证必要性
2. 区分两种方案的使用场景与风险
3. 补充运维预防建议，提升文章深度
4. 关键操作路径表格化，便于快速定位
5. ChirpStack设备维护指南
6. Frame-counter reset解决办法
7. LoRaWAN安全性详解
8. 16位帧计数器溢出处理
9. 如何避免LoRaWAN重放攻击
