触觉智能RK3588核心板IDO-SOM3588-V1，搭载瑞芯微RK3588/RK3588J芯片平台今天就来看看，这下这参数配置怎么样？
触觉智能RK3588核心板IDO-SOM3588-1，适用于工业主机，边缘计算网关、嵌入式智能设备、人机交互、 广告一体机、互动自助终端，教学实验平台、显示控制等多个领域 。

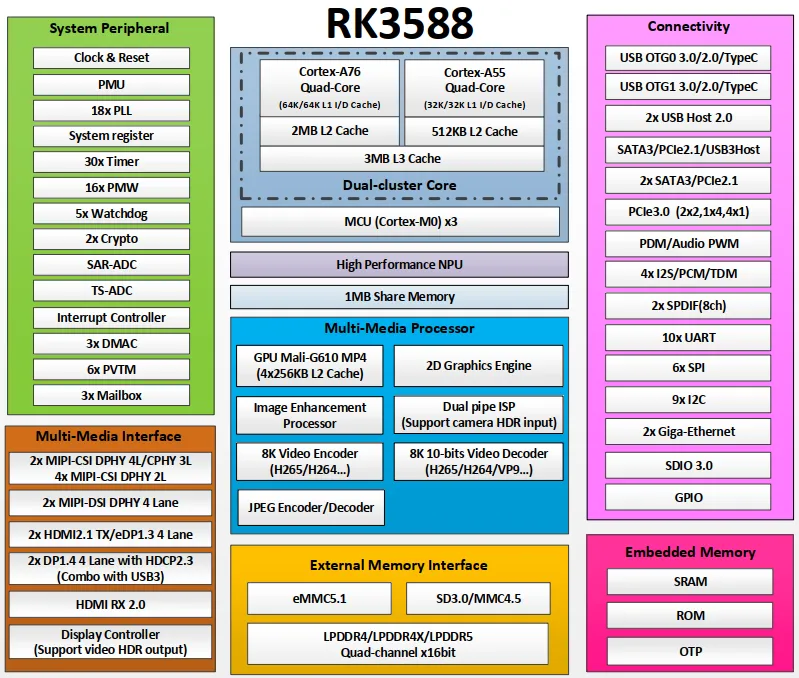

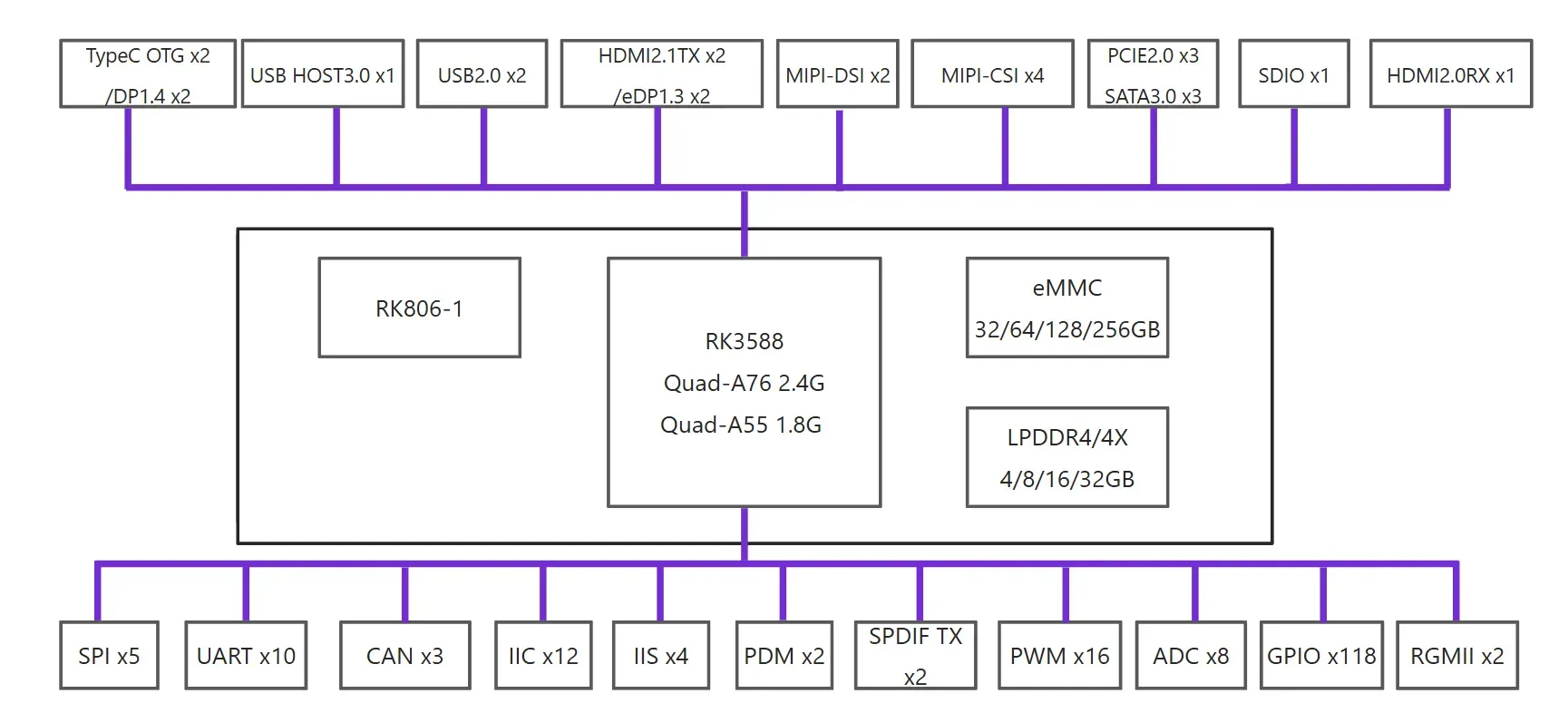

IDO-SOM3588-V1模块逻辑框图
1.3 IDO-SOM3588-V1产品特点
- 搭载RK3588高性能SOC，集成了四核Cortex-A76和四核Cortex-A55 CPU，主频高达2.4G；
- NPU算力高达6Tops，支持INT4/INT8/INT16/FP16混合运算，满足大多数人工智能模型的算力需求；
- 强大的编解码能力，最高支持8K@60fps；
- 5*6cm超小尺寸B to B接口，便于交付使用；
- 丰富的系统支持， Android 12，Ubuntu , Debian 全面支持。
1.4 IDO-SOM3588-V1产品图片

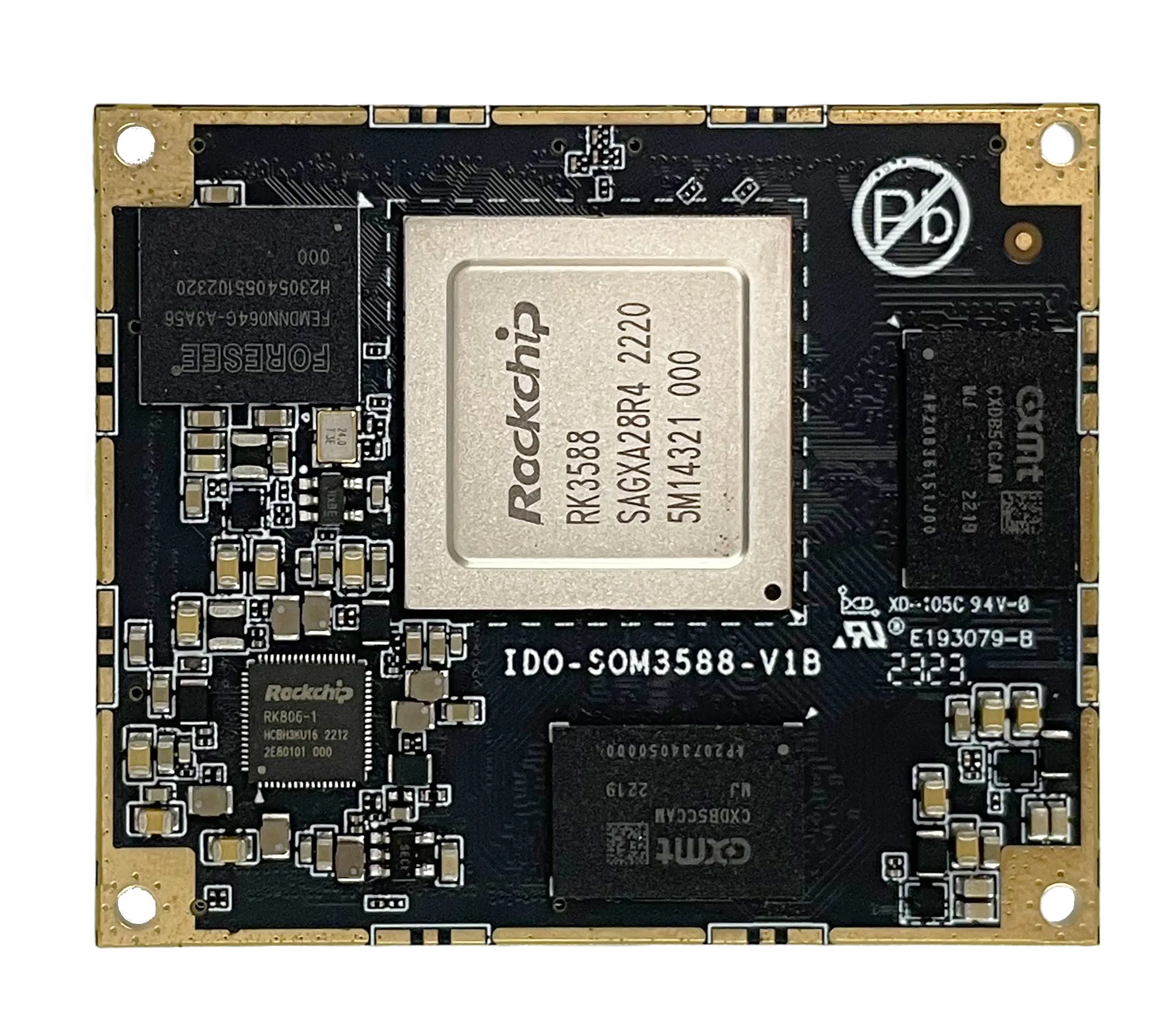

图3. IDO-SOM3588-V1核心板正面

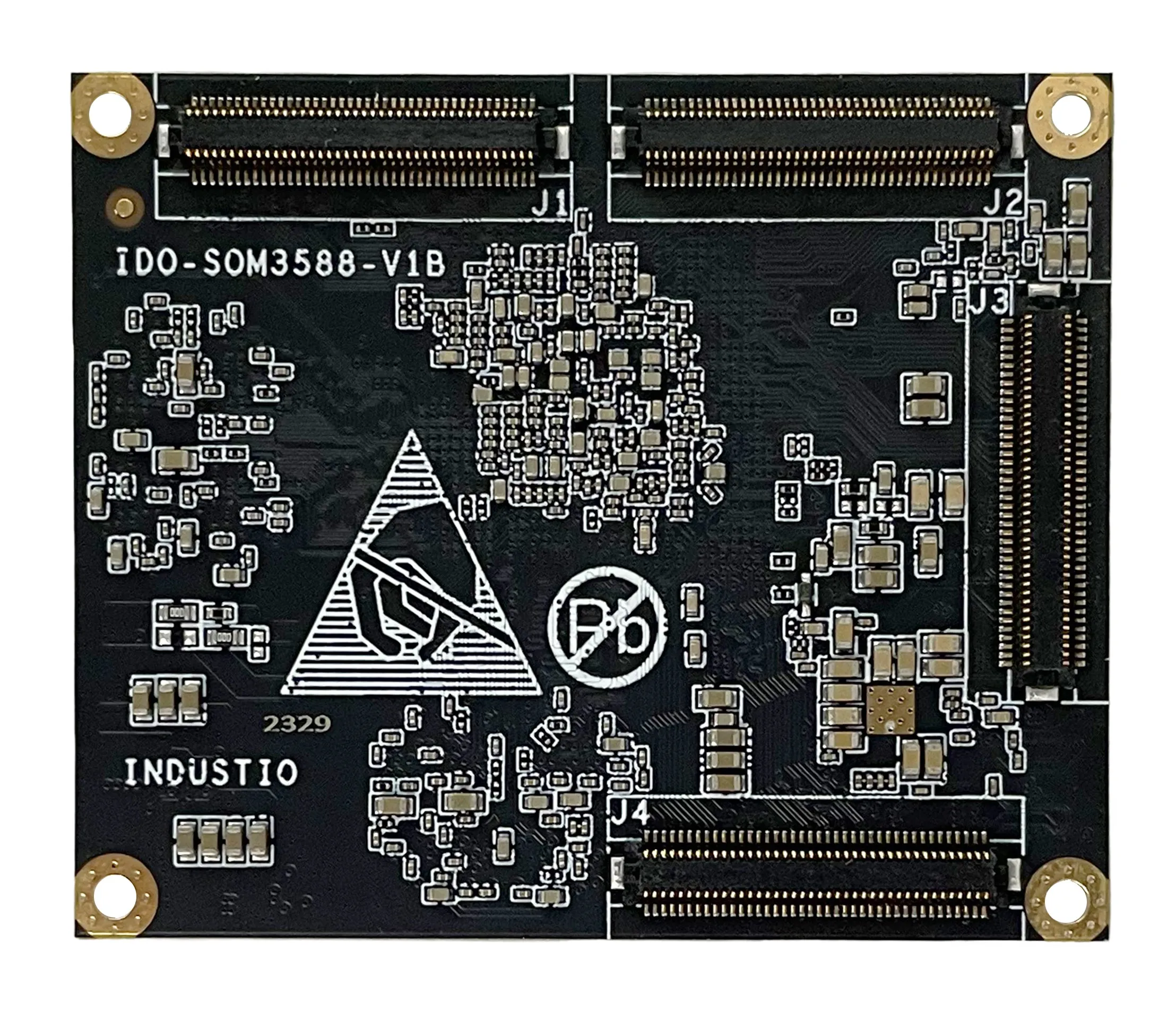

图4. IDO-SOM3588-V1核心板背面
2. 硬件参数规格
2.1 基本参数
基本参数 | |
|---|---|
SOC系统芯片 | RockChip RK3588 |
CPU中央处理器 | Quad-core Cortex-A76 and quad-core Cortex-A55，主频高达2.4GHz |
GPU图形处理器 | Mali-G610 GPU支持OpenGL ES 3.2，OpenCL 2.2，Vulkan 1.1内嵌高性能2D、3D加速硬件 |
NPU嵌入式神经网络处理器 | 支持6.0T算力，支持INT4/INT8/INT16/FP16运算 |
VPU视频处理单元 | 视频解码H.265/AVS2/VP9, 8bits/10bits， 8K@60fpsH.264/AV1, 8bits/10bits， 8K@30fpsMulti-channel decoder in parallel for less resolution (4K/1080p/720p etc.)视频编码H.265/H.264, 8K@30fpsMulti-channel encoder in parallel for less resolution (1080p/720p etc.)Muti-format 视频解码H.265/H.264, 8K@30fps1080P@60fps video decoder for VP8/AVS1/AVS1+/MPEG-4 |
内存 | 4GB/8GB/16GB/32GB LPDDR4/4x |
存储 | 32GB/64GB/128GB eMMC |
硬件参数 | |
网络 | 两路GMAC，可扩展两个千兆以太网 |
显示 | 视频输出： 1x HDMI2.1接口，支持（8K/60fps或4K/120fps）输出1x HDMI2.0接口，支持4K/60fps输出2x MIPI DSI接口，支持4k@60fps输出2x eDP接口，支持4K@60fps输出2x DP接口，支持8k@30fp输出 视频输入： 1x HDMI-IN，支持（4K/60fps，HDCP2.3）2x MIPI CSI（4Lane）或者4x MIPI CSI（2Lane）2x MIPI DC（4通道DPHY v2.0或者3通道CPHY v1.1）1x DVP（最高150MHz输入）最多可支持4屏异显输出 |
音频 | 2 × 8 通道I2C2 × 8 通道I2S2 × SPDIF2 × 8 通道PDM |
USB | 2 × USB3.0 OTG1 × USB3.0 HOST2 × USB2.0 HOST |
PCIe/SATA | 1 × PCIe3.0（1×4lanes，4×1lanes，2×2lanes）3 × PCIe2.0（1lanes）3 × SATA3.0 |
扩展接口 | 10 × UART5 × SPI3 × CAN9 × I2C3 × SDMMC16 × PWM4 × ADC118 × GPIO |
其他 | |
主板尺寸 | 5cm X 6cm |
接口类型 | 320Pin 间距0.5 B to B连接器 |
PCB规格 | 板厚 1.6mm , 10层板 高Tg材质，沉金工艺 |
2.2 工作环境
工作环境 | |
|---|---|
工作温度 | 0~70℃[商规型号] ； -40~85℃ [工规型号] |
存储温度 | -40℃～85℃ |
存储湿度 | 10%~80% |
2.3 系统支持
序号 | 操作系统 | 支持 | 说明 |
|---|---|---|---|
1 | Android12 | ||
2 | Debian10 | ||
3 | Ubuntu20 | ||
4 | Buildroot | ||
5 | 麒麟OS | ||
6 | 鸿蒙OpenHamoney |
3. PCB 尺寸和电气参数

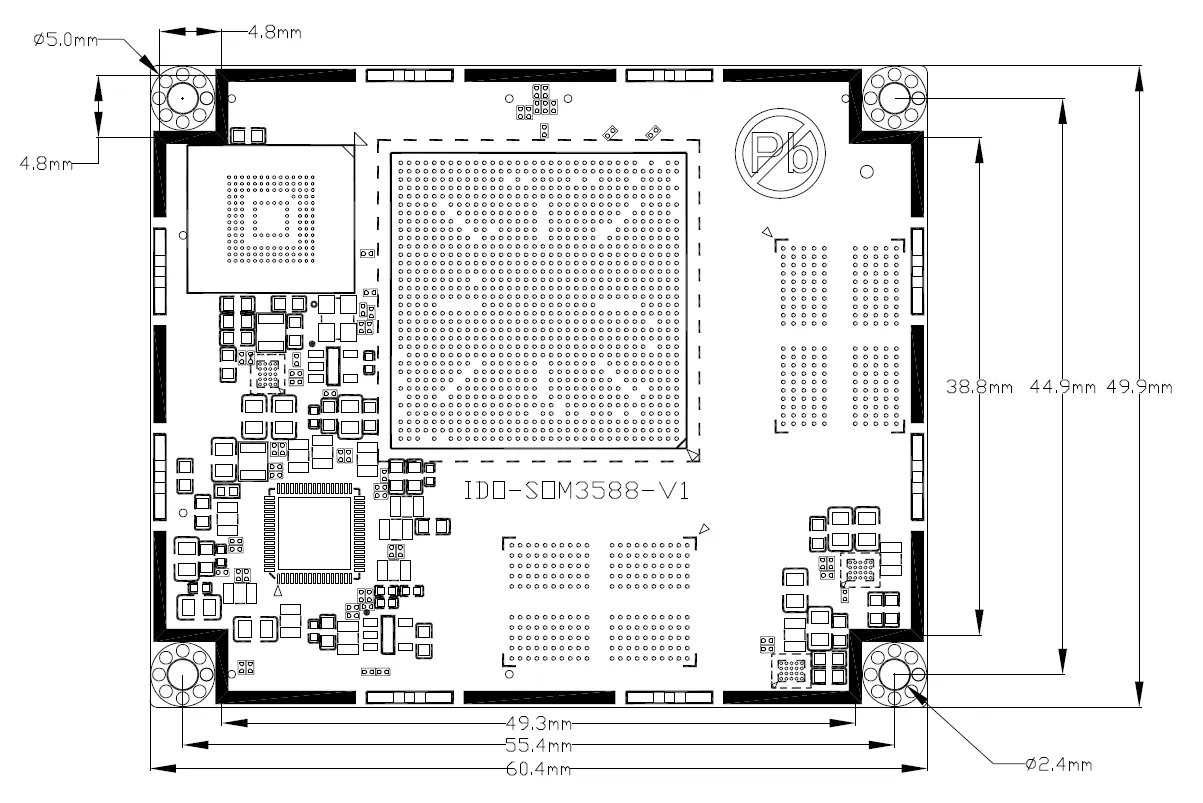

图5. IDO-SOM3588-V1核心板正面尺寸
图6. IDO-SOM3588-V1核心板背面尺寸
3.2 电气参数
3.2.1 电源输入
电源名称 | 最小电压 | 标称值 | 最大电压 | 峰值电流 | 待机电流 | 关机电流 |
|---|---|---|---|---|---|---|
VCC4V0_SYS | 3.6V | 4.0V | 5.0V | 4.0V/4000mA | 4V/18mA |
3.2.2 电源输出
电源名称 | 最小电压 | 标称值 | 最大电压 | 限制电流 |
|---|---|---|---|---|
VCC_1V8_S3 | 1.75V | 1.8V | 1.85V | 300mA |
4. 采购型号
采购型号 | LPDDR4/4x | eMMC | 标称工作温度 | |
|---|---|---|---|---|
IDO-SOM3588-V1-D4E32 | 4GB | 32GB | 0~+70℃ | |
IDO-SOM3588-V1-D4E64 | 4GB | 64GB | 0~+70℃ | |
IDO-SOM3588-V1-D8E64 | 8GB | 64GB | 0~+70℃ | |
IDO-SOM3588-V1-D8E128 | 8GB | 128GB | 0~+70℃ | |
IDO-SOM3588J-V1-D4E64 | 4GB | 64GB | -40~+85℃ | |
IDO-SOM3588J-V1-D8E64 | 8GB | 64GB | -40~+85℃ | |
IDO-SOM3588J-V1-D8E128 | 8GB | 128GB | -40~+85℃ | |
5. 引脚定义说明（Connector）
IDO-SOM3588-V1核心板可适配如下两个品牌型号连接器：
广濑（HRS）：
核心板连接器采用HRS的连接器 DF12NA(3.0)-80DS-0.5V(51)
底板对应采用HRS的连接器 DF12NA(3.0)-80DP-0.5V(51)
维峰（WCON）：
核心板连接器采用WCON的连接器 3622-S080-022G1R-02
底板对应采用WCON的连接器 3622-P080-023G1R-02
注意：
广濑和维峰两个品牌的连接器不能混用，标准出货的连接器型号均采用广濑型号；需要采用维峰座子的模组需要定制生产，核心板和底板必须同时采用维峰的连接器。
5.1 核心板引脚示意图

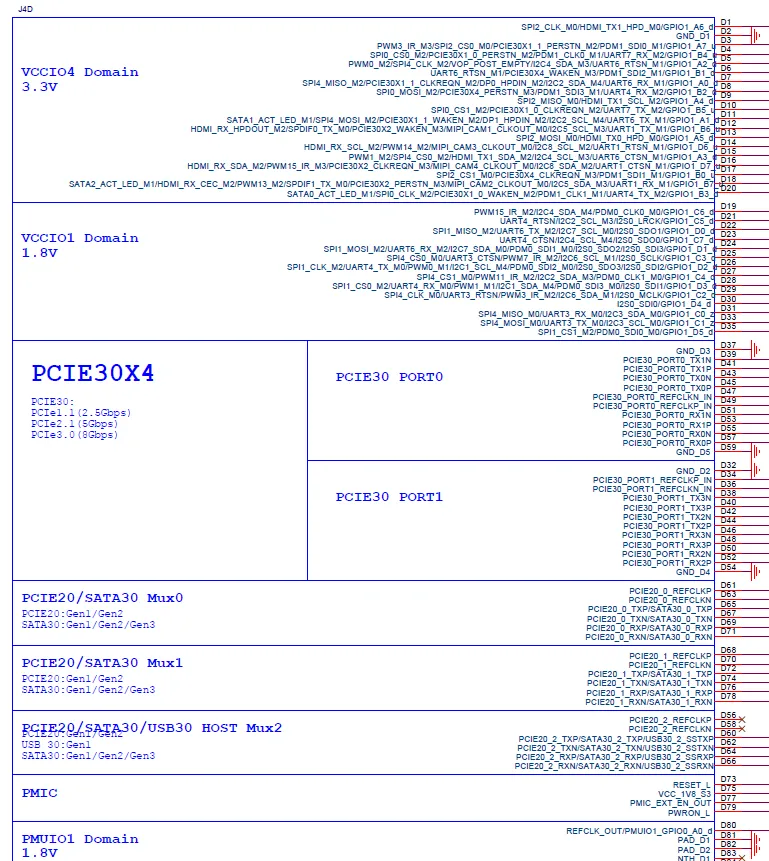

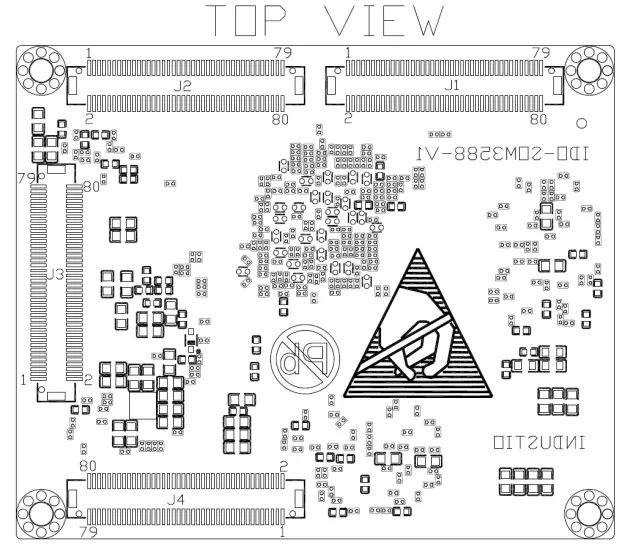

图7. IDO-SOM3588-V1核心板BTB连接器TOP VIEW

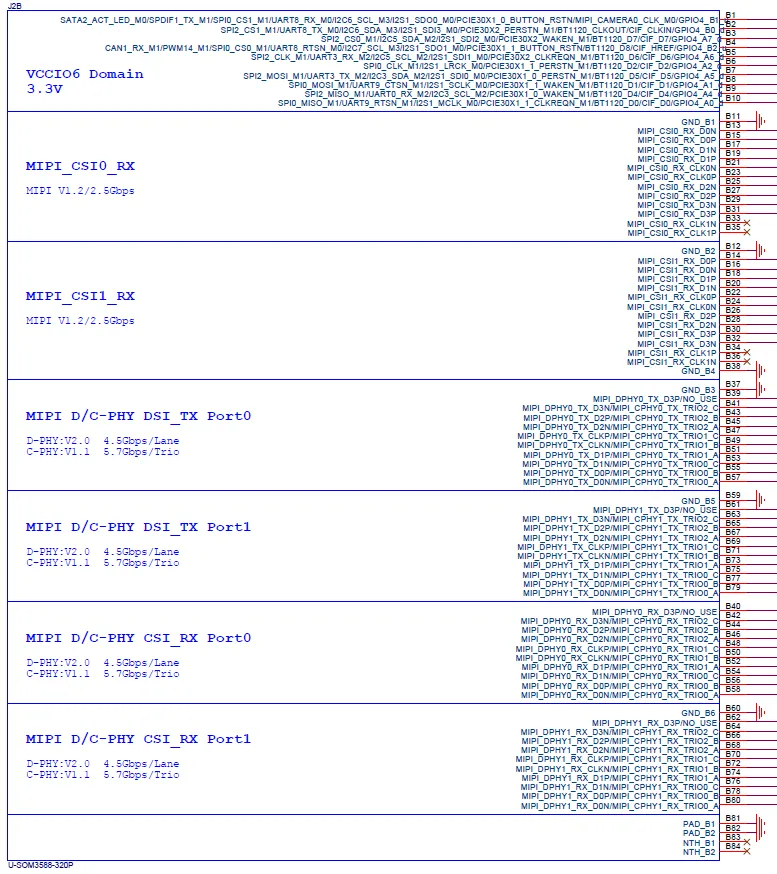

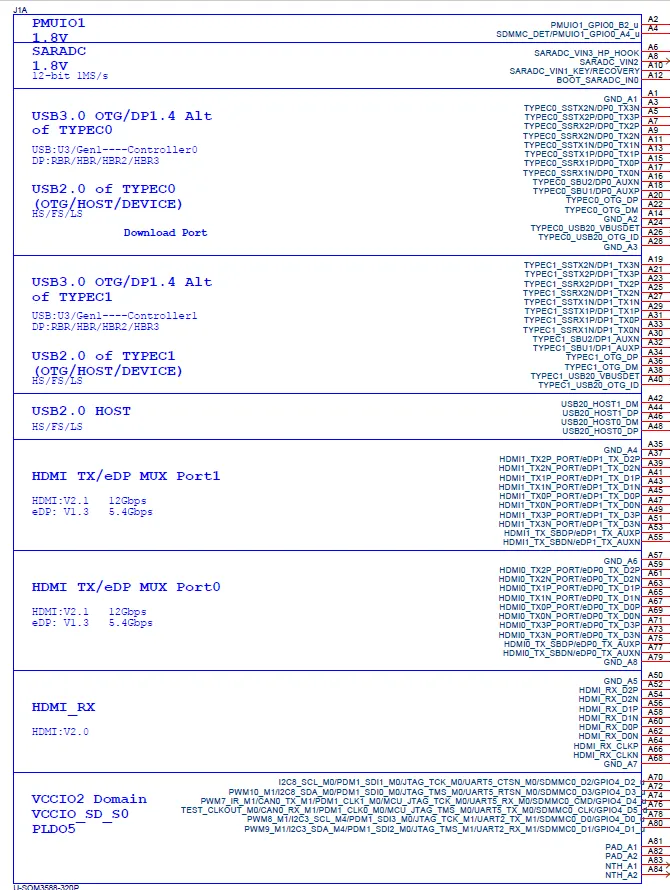

图8. IDO-SOM3588-V1核心板J1连接器引脚定义图
图9. IDO-SOM3588-V1核心板J1连接器引脚定义图

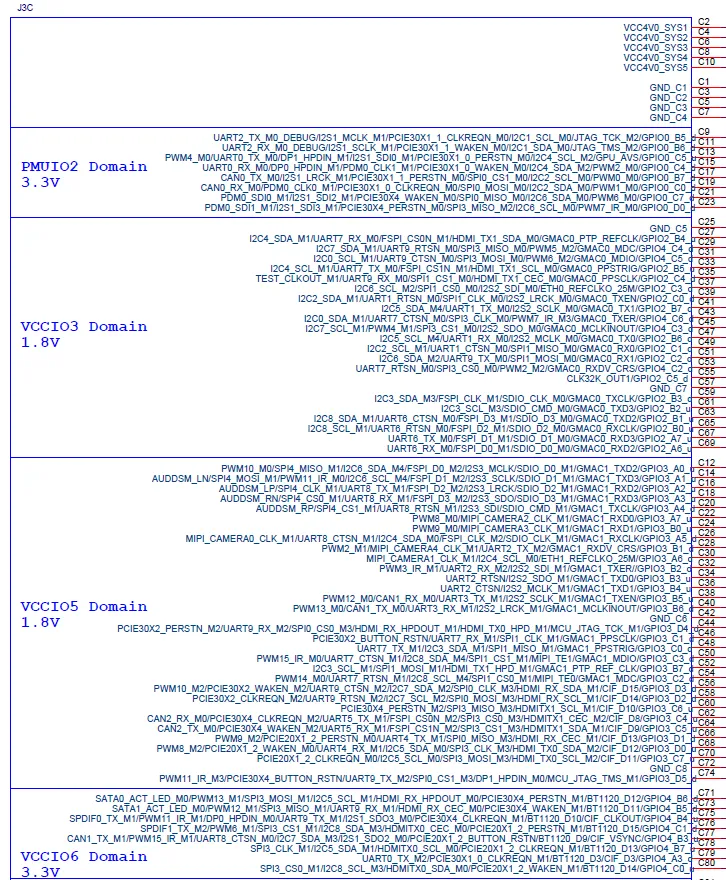

图10. IDO-SOM3588-V1核心板J3连接器引脚定义图
