如何设计一个RPA系统：架构设计合集(三)

蓝葛亮

发布于 2025-07-17 08:54:03

30700

代码可运行

运行总次数：0

代码可运行

关键词： RPA系统设计、流程自动化、系统架构、技术选型、最佳实践

“让机器人帮你干活，你来喝茶看报” —— 这不是科幻，这是RPA！

1. RPA系统概述

什么是RPA？

RPA（Robotic Process Automation，机器人流程自动化）说白了就是让软件机器人模拟人类在电脑上的操作，比如点击按钮、填写表单、读取数据等。想象一下，有个永远不会疲倦、不会摸鱼、24小时待命的"数字员工"，这就是RPA的魅力所在。

核心价值

降本增效：减少人力成本，提高处理效率
减少错误：机器人不会因为困倦而填错数据
提升体验：员工可以专注于更有价值的创造性工作
合规保障：自动记录操作日志，便于审计

应用场景

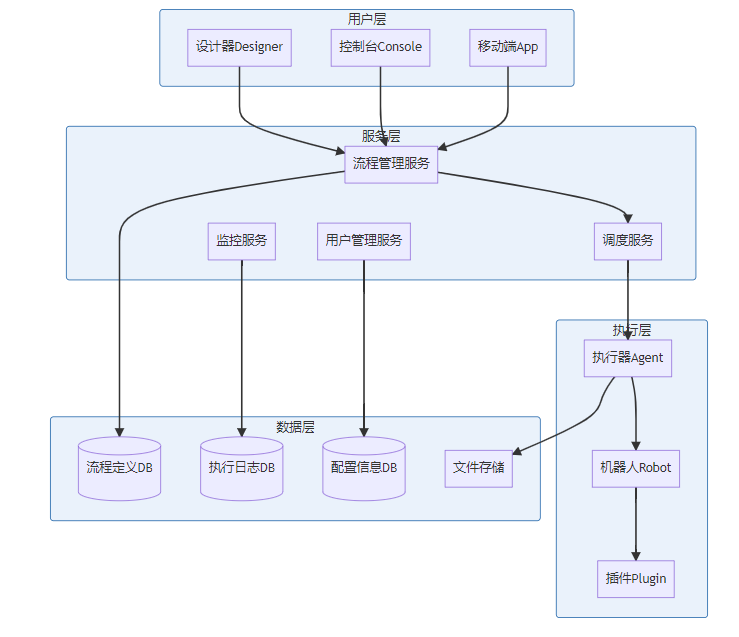

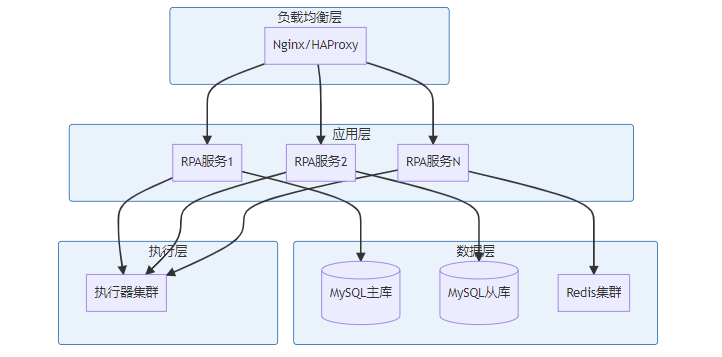

2. 系统整体架构

一个完整的RPA系统就像一个精密的乐团，每个组件都有自己的职责，协同工作才能奏出美妙的"自动化交响曲"。

架构分层说明

用户交互层：就是用户直接接触的界面，包括流程设计器、管理控制台等。

业务服务层：系统的"大脑"，负责流程管理、任务调度、监控等核心业务逻辑。

执行引擎层：真正干活的"手脚"，在各个终端设备上执行自动化任务。

数据存储层：系统的"记忆"，存储所有的配置、日志、文件等数据。

3. 核心组件设计

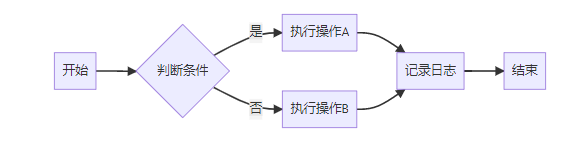

3.1 流程设计器（Designer）

这是RPA系统的"画笔"，让业务人员可以用拖拉拽的方式设计自动化流程。

关键特性：

可视化流程设计界面
丰富的预置组件库
支持条件判断、循环等逻辑控制
实时调试和测试功能

3.2 执行引擎（Runtime Engine）

这是系统的"肌肉"，负责实际执行自动化任务。

核心功能：

流程解析与执行
异常处理与恢复
并发控制
资源管理

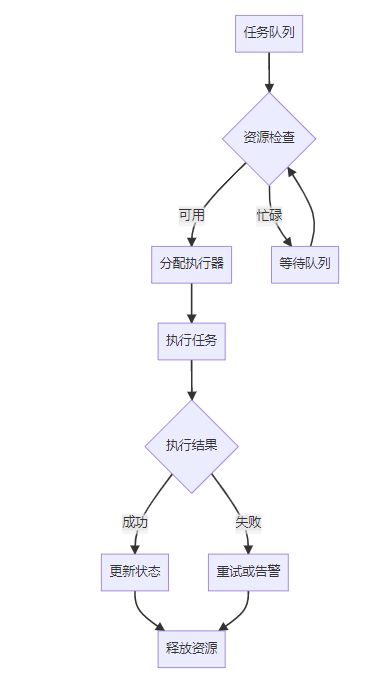

3.3 调度中心（Scheduler）

这是系统的"指挥官"，决定什么时候、在哪里执行什么任务。

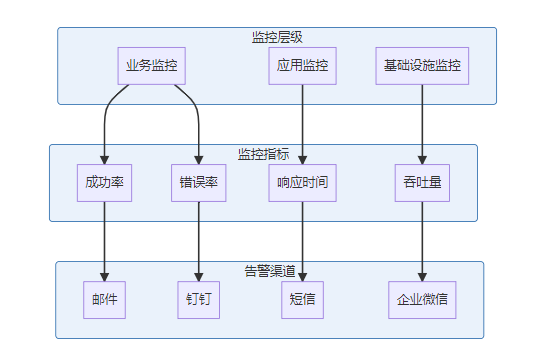

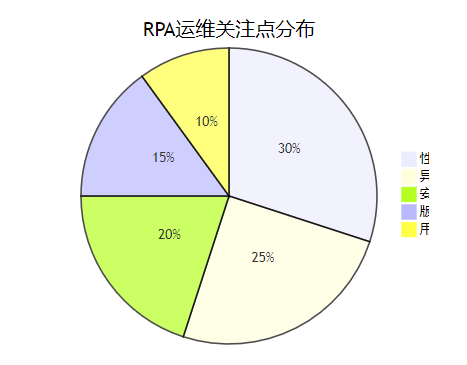

3.4 监控中心（Monitor）

这是系统的"眼睛"，实时监控所有执行情况。

监控内容：

任务执行状态
系统性能指标
异常告警
统计报表

4. 技术选型与实现

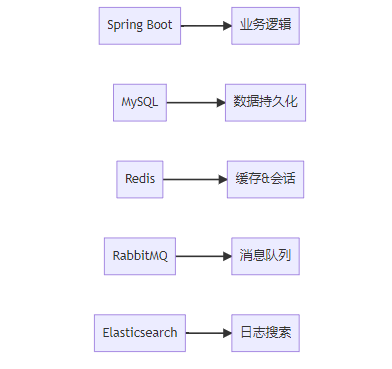

4.1 后端技术栈

推荐组合：Spring Boot + MySQL + Redis + RabbitMQ

4.2 前端技术栈

推荐组合：Vue.js + Element UI + G6图形库

Vue.js：构建用户界面
Element UI：快速搭建管理后台
G6：绘制流程图
Echarts：数据可视化

4.3 执行器技术

不同平台有不同的选择：

平台	技术方案	优势
Windows	C# + UI Automation	原生支持好
Web应用	Selenium + Chrome	跨浏览器兼容
移动端	Appium	支持iOS/Android
API调用	HTTP Client	轻量高效

5. 流程编排引擎

5.1 流程定义格式

使用JSON格式定义流程，便于解析和存储：

{
  "processId": "invoice_process_001",
  "name": "发票处理流程",
  "version": "1.0",
  "steps": [
    {
      "id": "step1",
      "type": "click",
      "target": "#login_button",
      "description": "点击登录按钮"
    },
    {
      "id": "step2",
      "type": "input",
      "target": "#username",
      "value": "${username}",
      "description": "输入用户名"
    }
  ]
}
