RK3566-EVB主板串口测试方法指导
原创
RK3566-EVB主板串口测试方法指导
原创
概述

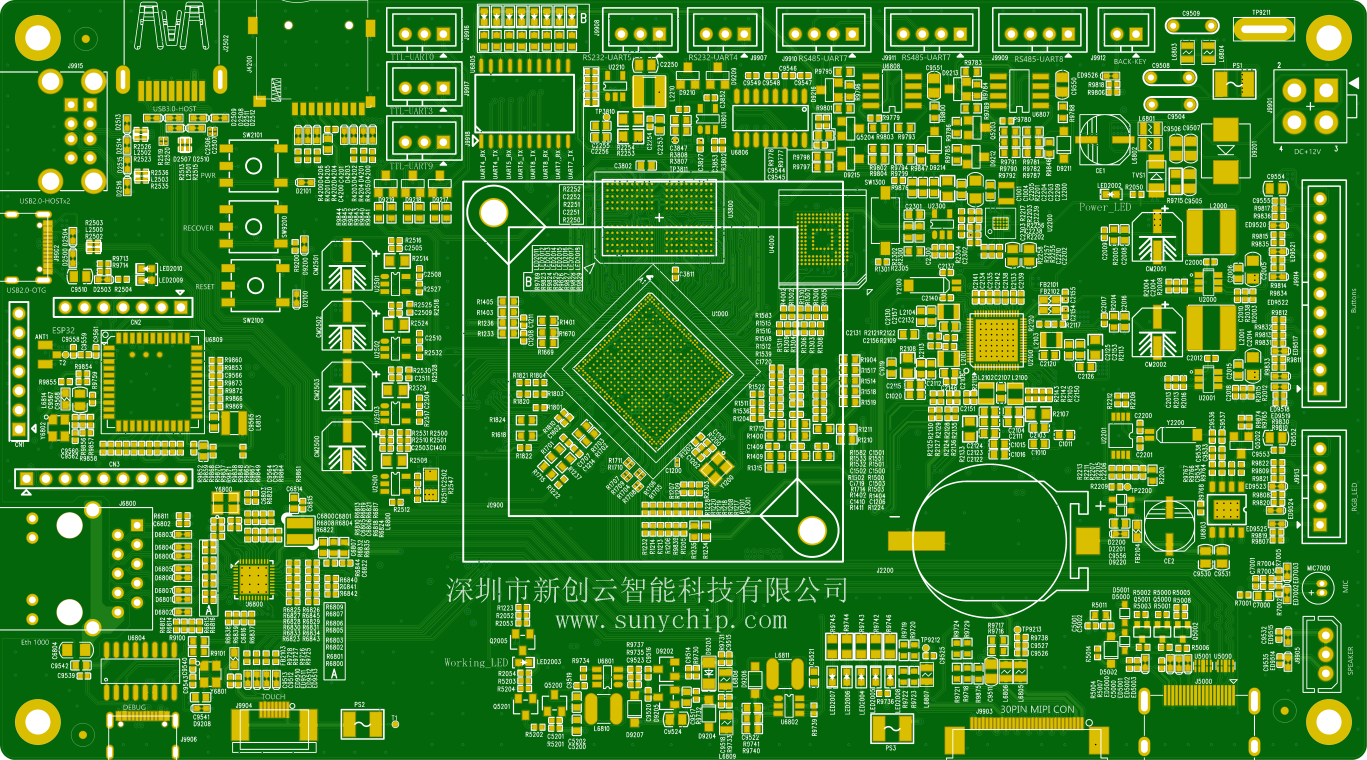

• RK3566 安卓智能主板，采用瑞芯微 RK3566 Cortex-A55 四核 64 位芯片方案，Mali-G52- 2EE GPU ，支持谷歌 Android11 系统，支持主流音视频格式和图片的解码。支持 4K、H.265 硬解码，多路视频输出和输入，嵌入式 3D GPU 使 RK3566 完全兼容 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0 和Vulkan 1.1。特殊的 2D 硬件引擎将最大化显示性能并提供非常顺畅的操作，内置的NPU(1T)支持INT8/INT16/FP16/BFP16 混合操作性能更强，速度更快，接口更丰富。
一、硬件准备
项目 | 说明 |
|---|---|
RK3566 开发板 | 需确认串口引脚定义 |
USB 转 TTL 模块 | 推荐型号：CH340/CP2102 |
连接线 | 杜邦线至少 3 根（TX/RX/GND） |
电脑 | 支持 Windows/Linux 操作系统 |
规格书在附件：RK3566-EVB主板规格书0426.pdf

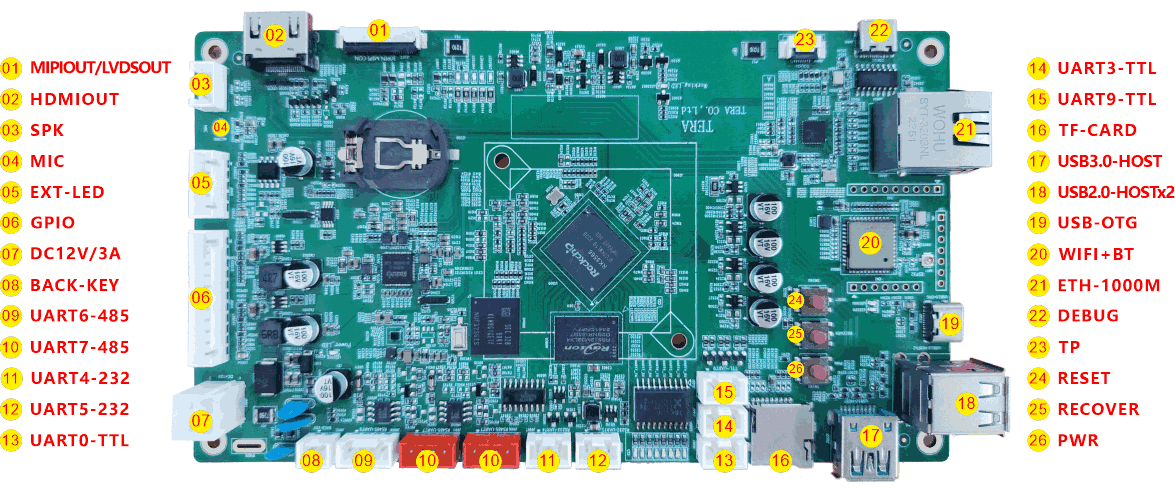

二、硬件连接示意图

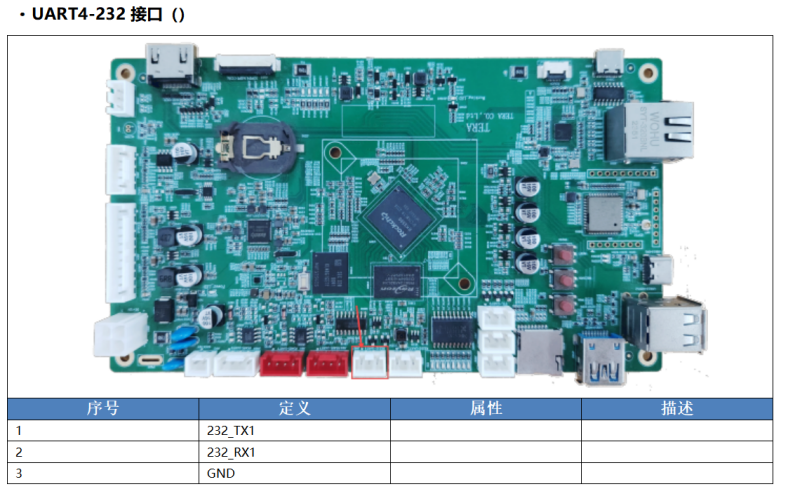

[USB 转 TTL 模块] [RK3566]
TX -----------------> RX
RX <----------------- TX
GND -----------------> GND
⚠️ 注意：必须按照主板规格书定义接线
接好串口，安装串口助手，选好设备节点，设置波特率
三、Linux 系统测试
1. 查看可用串口
dmesg | grep tty ls /dev/tty* |
|---|
2. 工具安装
sudo apt-get install minicom screen |
|---|
3. 测试方法
工具 | 命令示例 | 参数说明 |
|---|---|---|
minicom | sudo minicom -D /dev/ttyS2 -b 115200 | 波特率需匹配硬件 |
screen | sudo screen /dev/ttyS2 115200 | 退出：Ctrl+A → K → Y |
4. 数据测试
# 发送测试 echo "Hello RK3566" > /dev/ttyS2 # 接收测试 cat /dev/ttyS2 |
|---|
四、Windows 系统测试
驱动安装
安装对应 USB-TTL 模块驱动（如 CH340 驱动）
软件配置
推荐工具：Putty/MobaXterm
参数设置：
• 波特率: 115200
• 数据位: 8
• 停止位: 1
• 校验位: None
• 流控: None
五、RK3566 串口配置表
串口名称 | 设备节点 | 典型用途 | 默认波特率 |
|---|---|---|---|
UART0 | /dev/ttyS0 | 通用串口 | 115200 |
UART2 | /dev/ttyS2 | 调试串口 | 1500000 |
UART3-9 | /dev/ttyS3-9 | 扩展串口 | 可配置 |

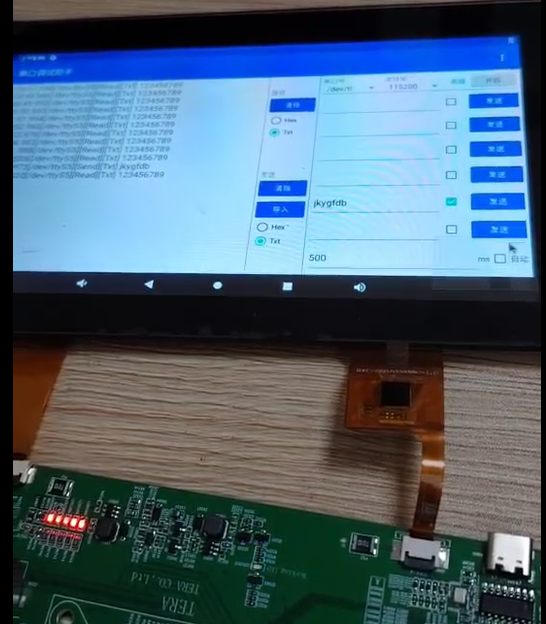

收发成功界面
六、故障排查指南
现象 | 解决方案 |
|---|---|
无输出 | 1. 检查 TX/RX 是否反接2. 确认 GND 已连接 |
乱码 | 1. 核对波特率2. 更换 USB-TTL 模块 |
权限拒绝 | sudo chmod 666 /dev/ttySx 或sudo usermod -a -G dialout $USER |
端口占用 | sudo fuser -k /dev/ttySx |
七、高级测试
回环测试
短接 TX-RX 引脚，发送数据应能回显
压力测试
cat /dev/urandom > /dev/ttyS2 |
|---|
查看串口参数
stty -F /dev/ttyS2 -a |
|---|
讨论区
Q：如何实现RK3566双串口同时调试？
A： 建议UART2接调试终端，UART0接传感器，用screen开多窗口监控

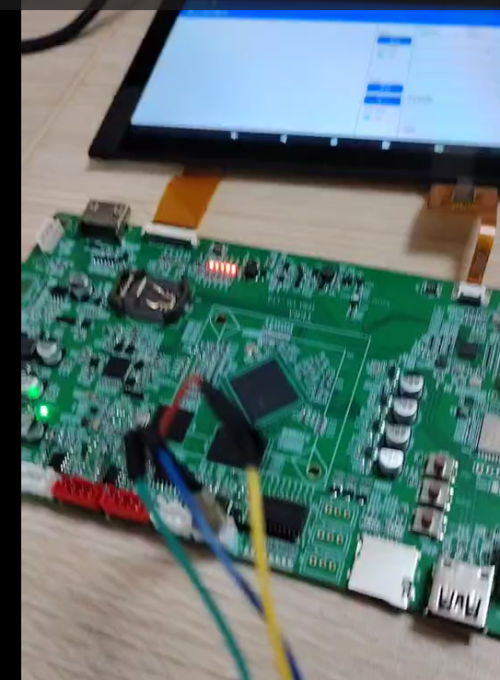

欢迎补充你的实战经验！（配图建议：接线实物图+串口调试截图）
