MIKE21模型学习
原创
设置输出内容：
输出内容结果：
plot composer的使用

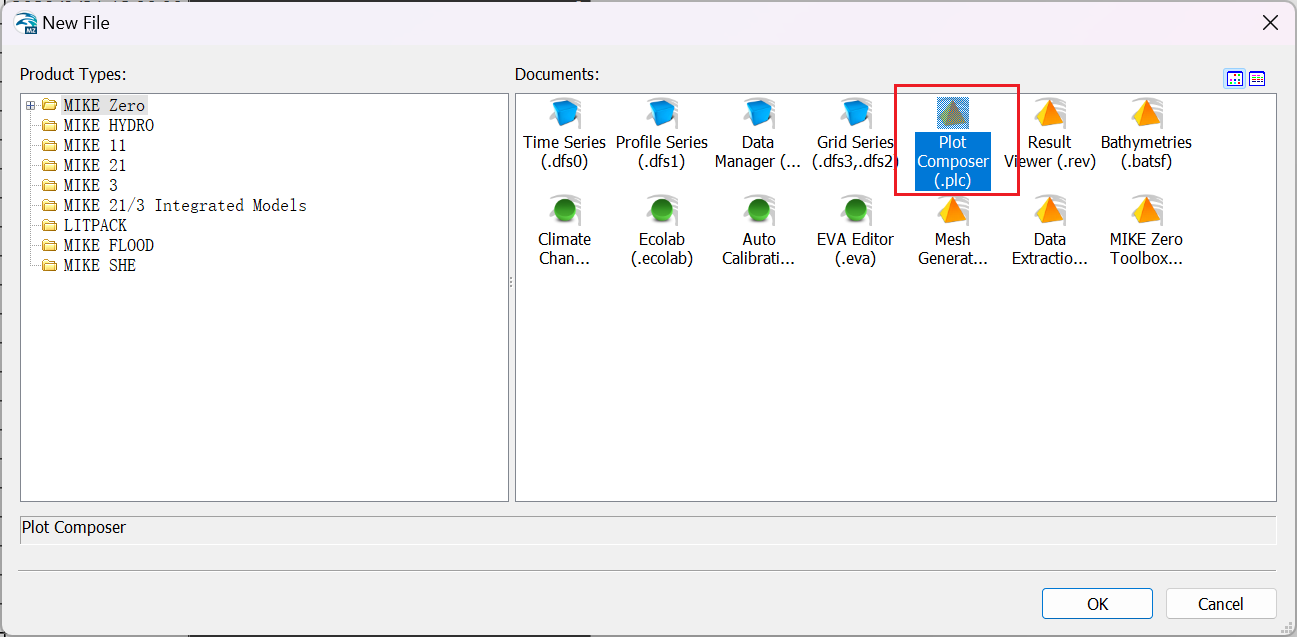

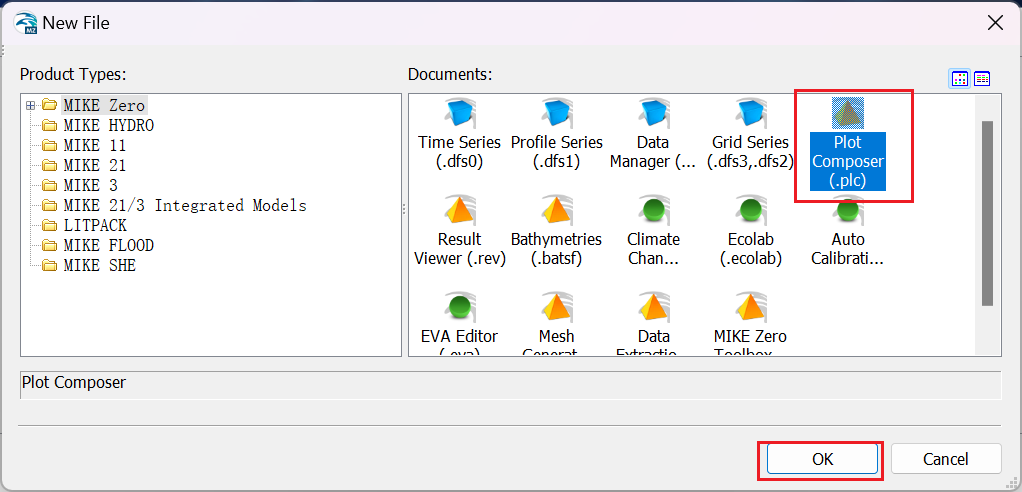

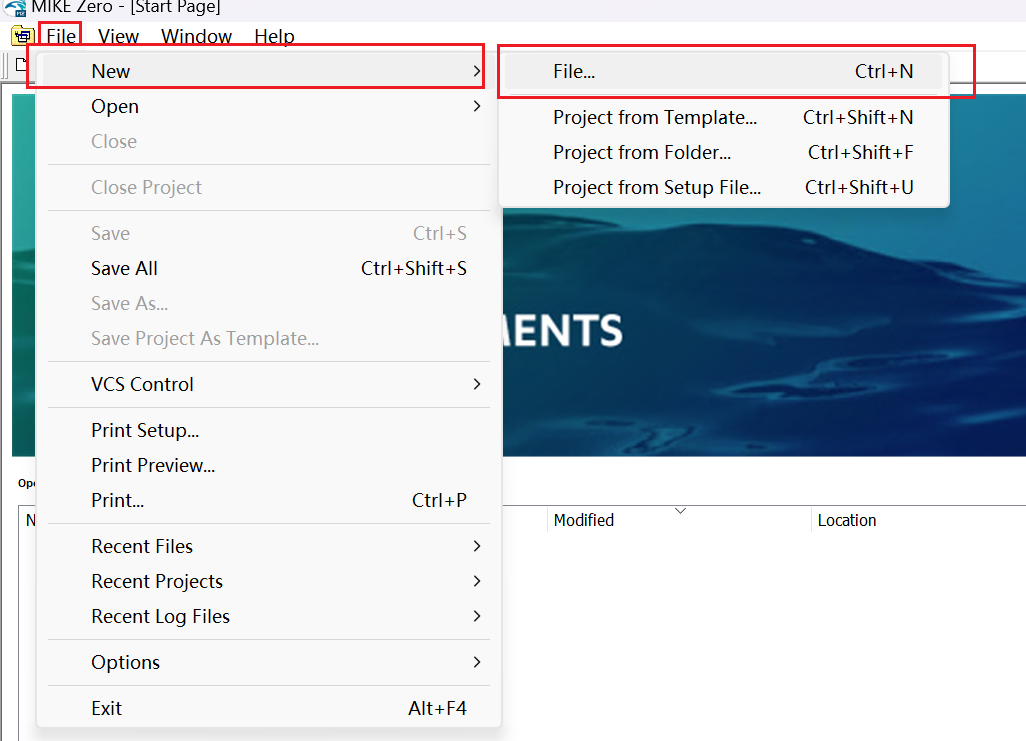

新建一个plc文件（file-new-file-plc）

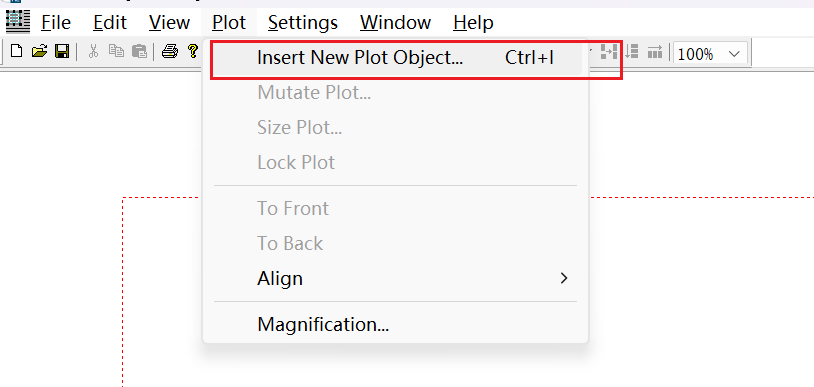

点击plot-insert new plot object

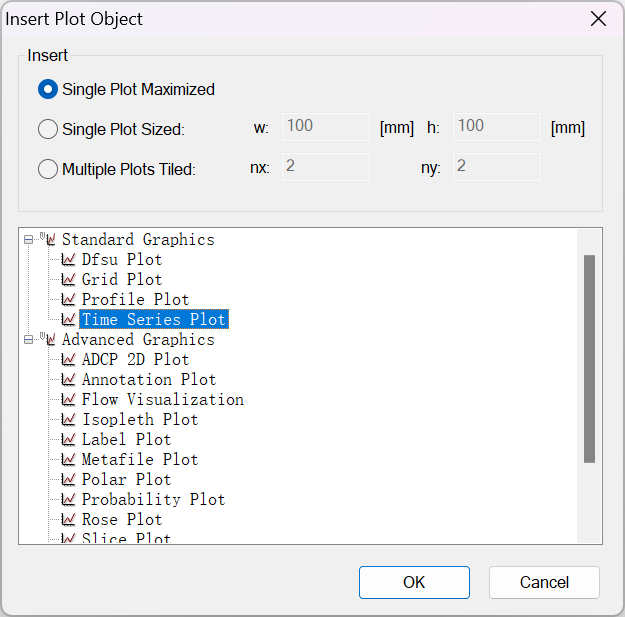

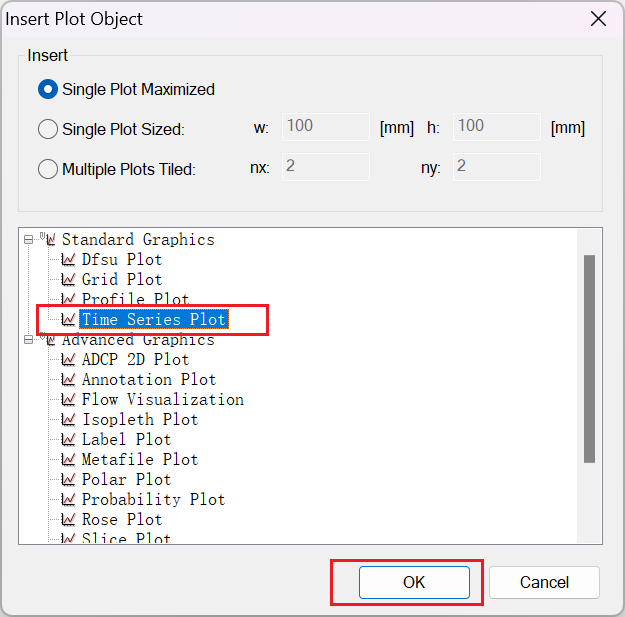

选择time series plot

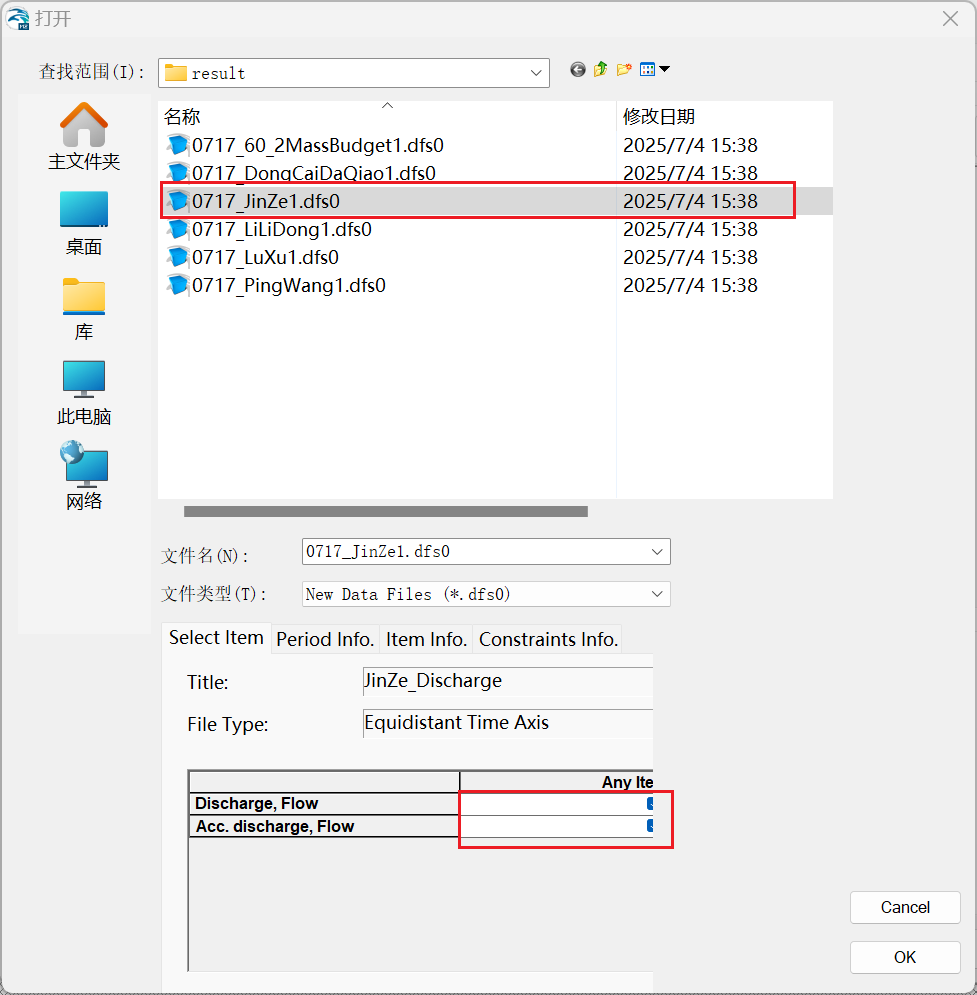

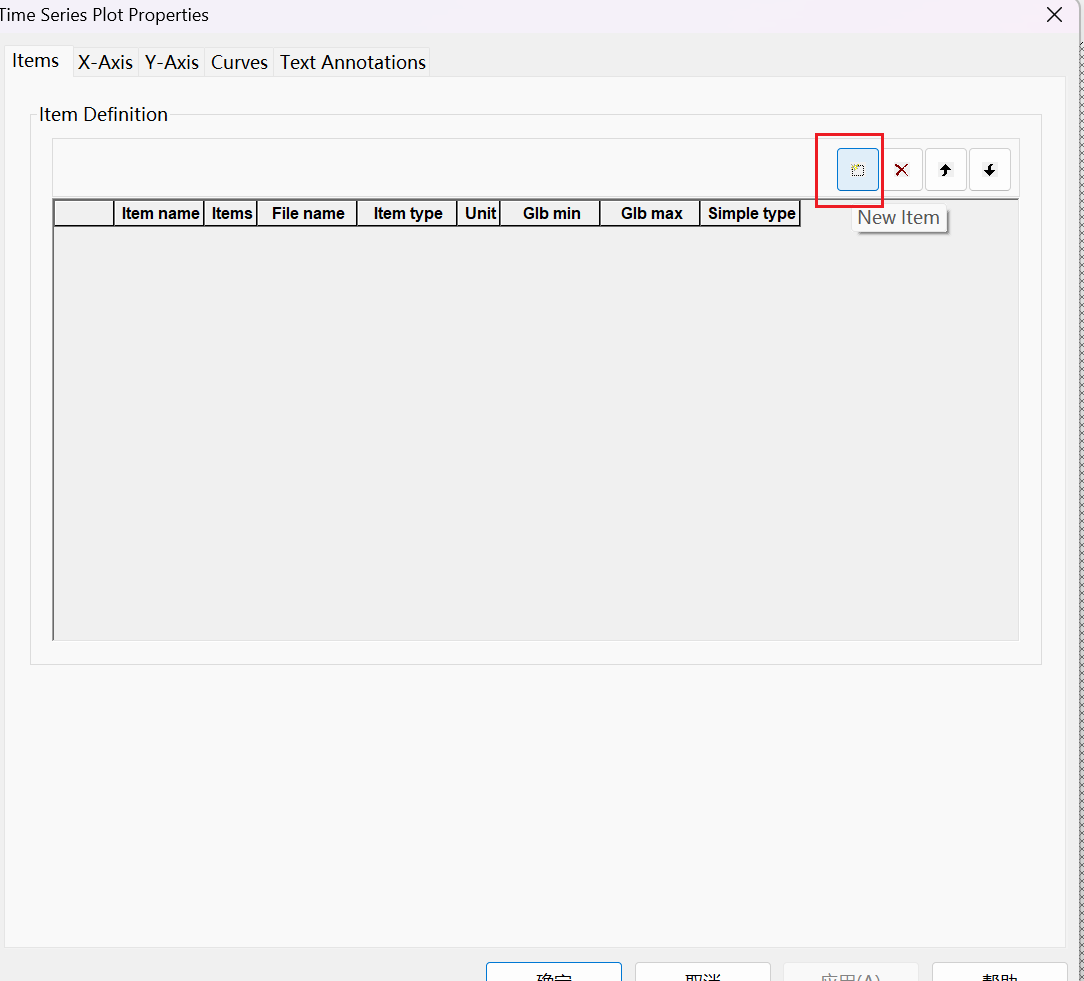

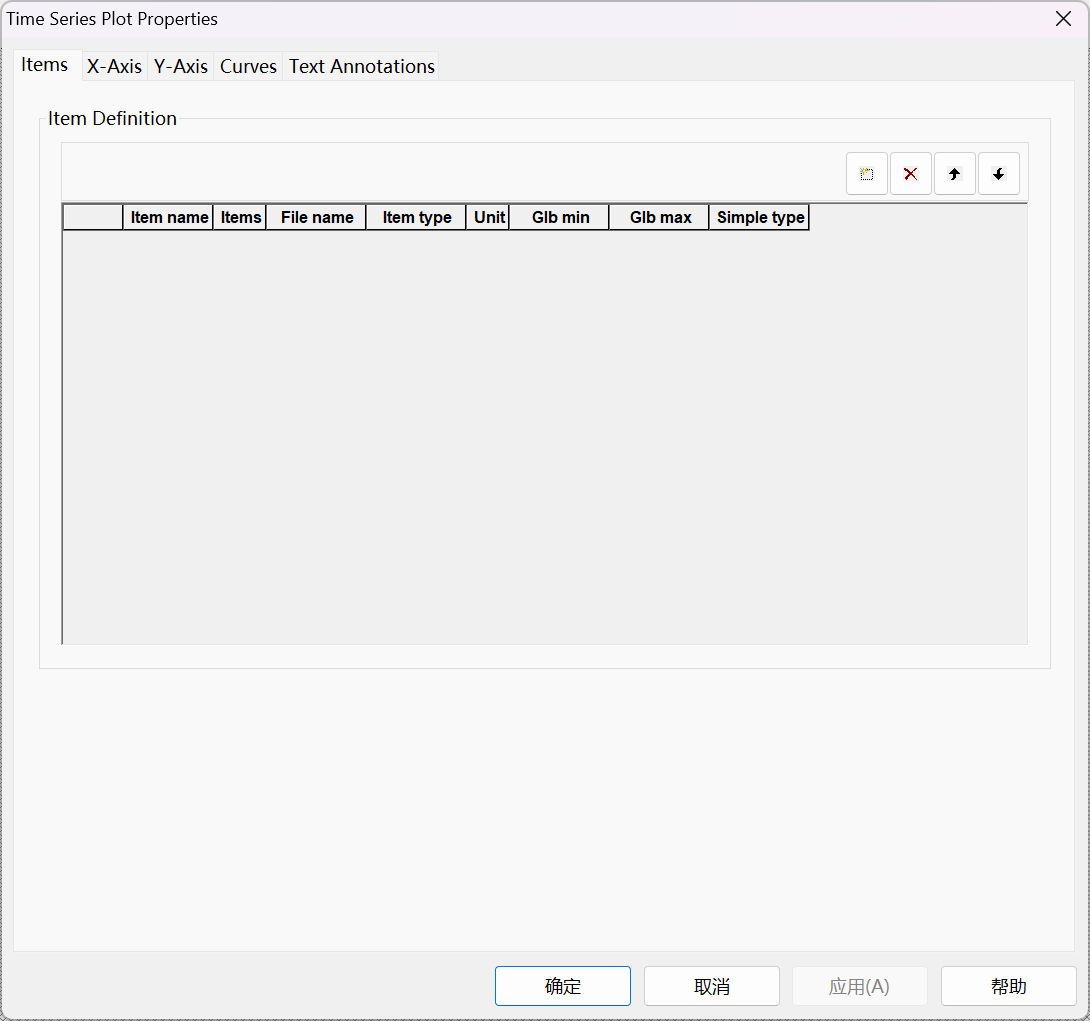

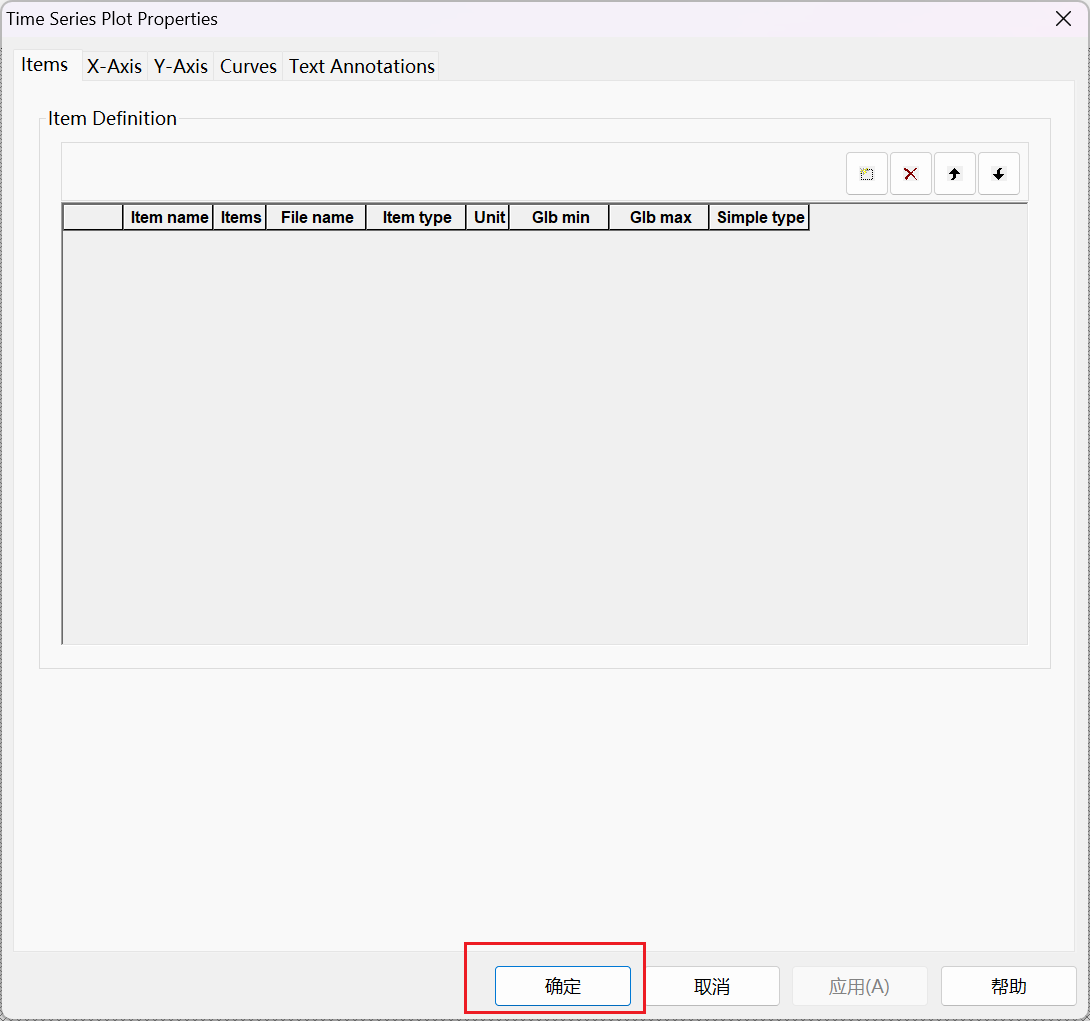

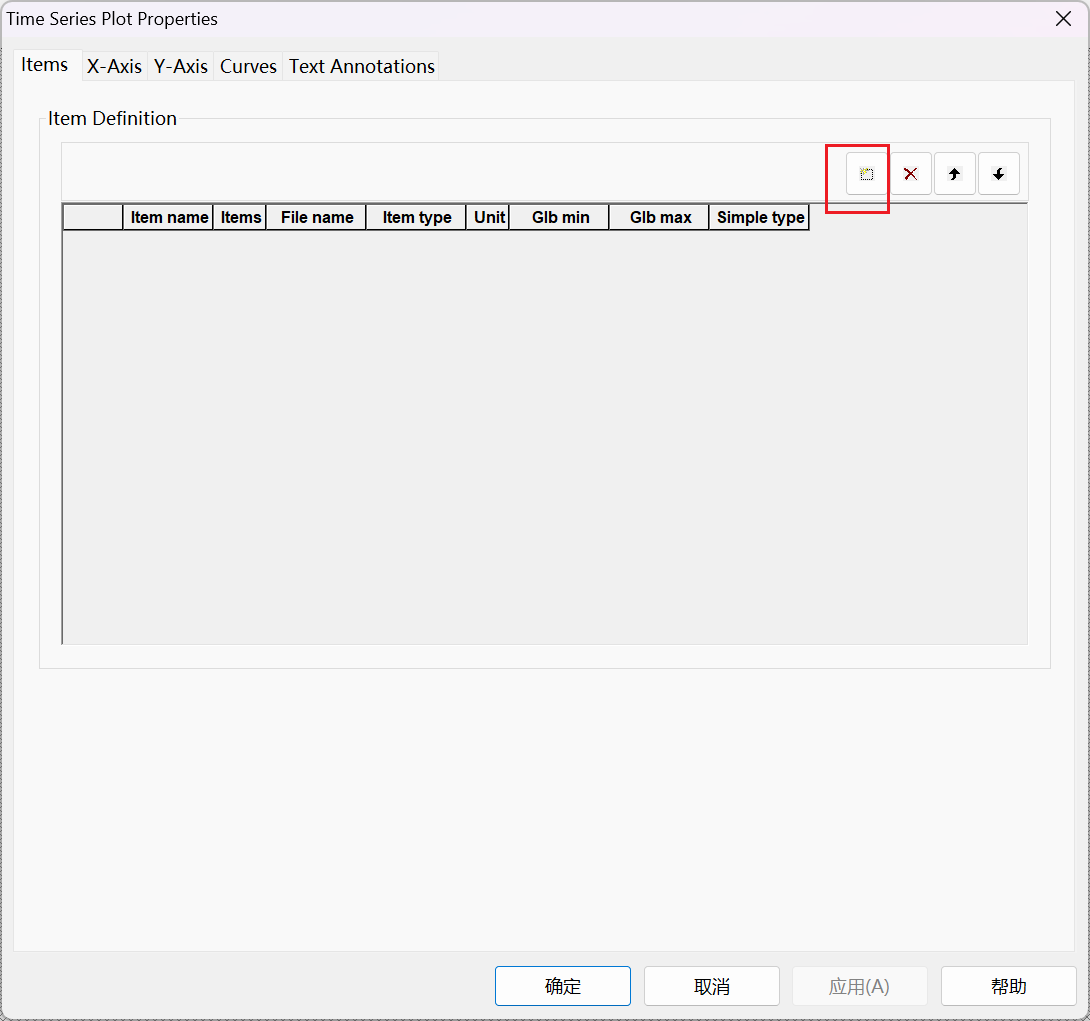

点击new item，添加文件
选择好文件后，勾选需要显示的内容
点击确定即可显示出需要的图像
后续需要修改图像，在界面上右键，属性中修改即可。
mike11查看具体某个站点模拟结果
用mike view打开模型模拟的.res11文件后，点击ok，会显示出图片。
点击图片上方工具栏中的select gridpoint图标

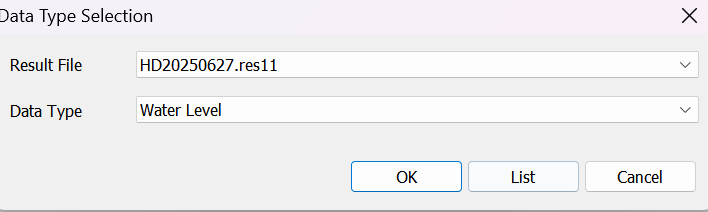

点击list，选择你想要的断面站点数据。
MIKE21提取数据

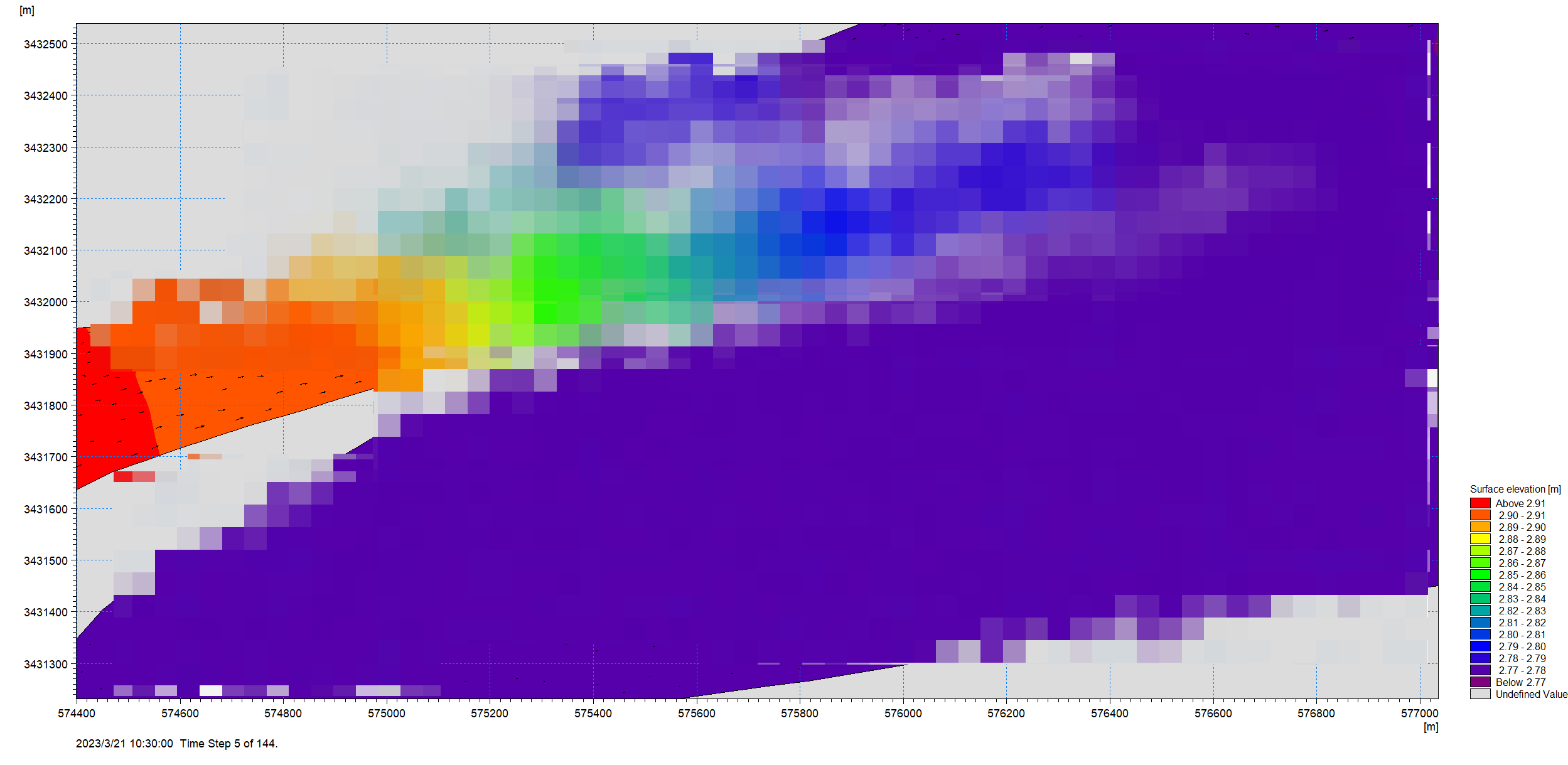

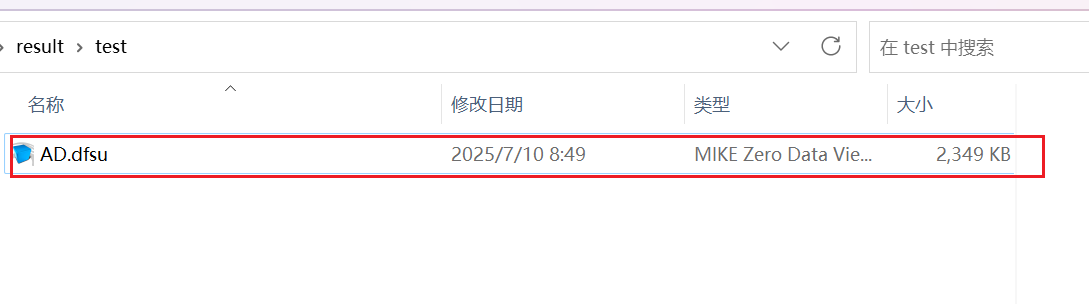

MIKE21模型运行出来的结果文件为.dfsu，要查看该结果文件，双击该文件，便会用MIKE ZERO自动打开。

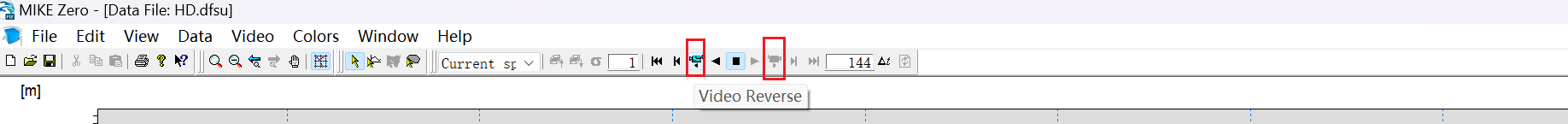

打开后，会看到一张图，点击这张图，可以看到上方工具条中的这些按钮，点击便可以开始播放或暂停。
如果想要查看某个点（位置）对应的时间序列变化，点击position of time-series

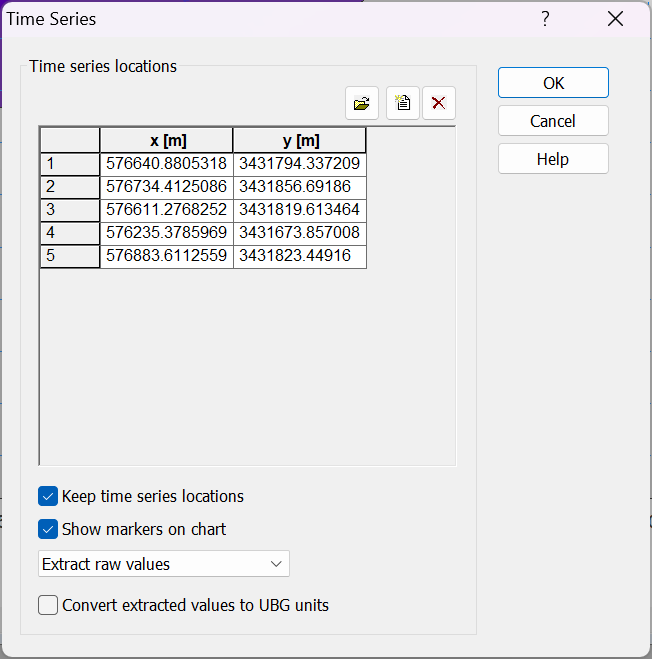

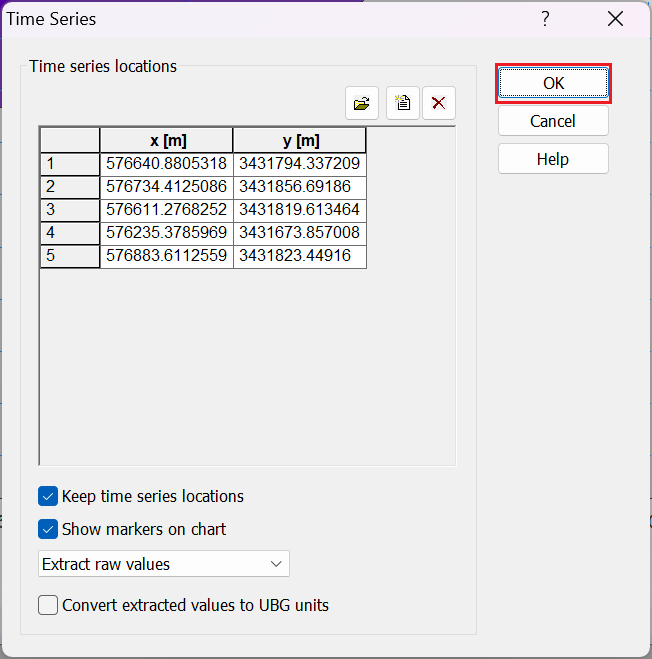

鼠标出现图标后，在你想要提取的位置双击，会弹出以下界面：
这里有五个点是因为我点了五个点，不双击，只单击的话就是标记点，不会弹出上面的表，点击ok后就会出现这些位置的时间序列图。
MIKE21提取点、线、面数据
以点数据为例，我想提取某个点的数据（按照特定位置）

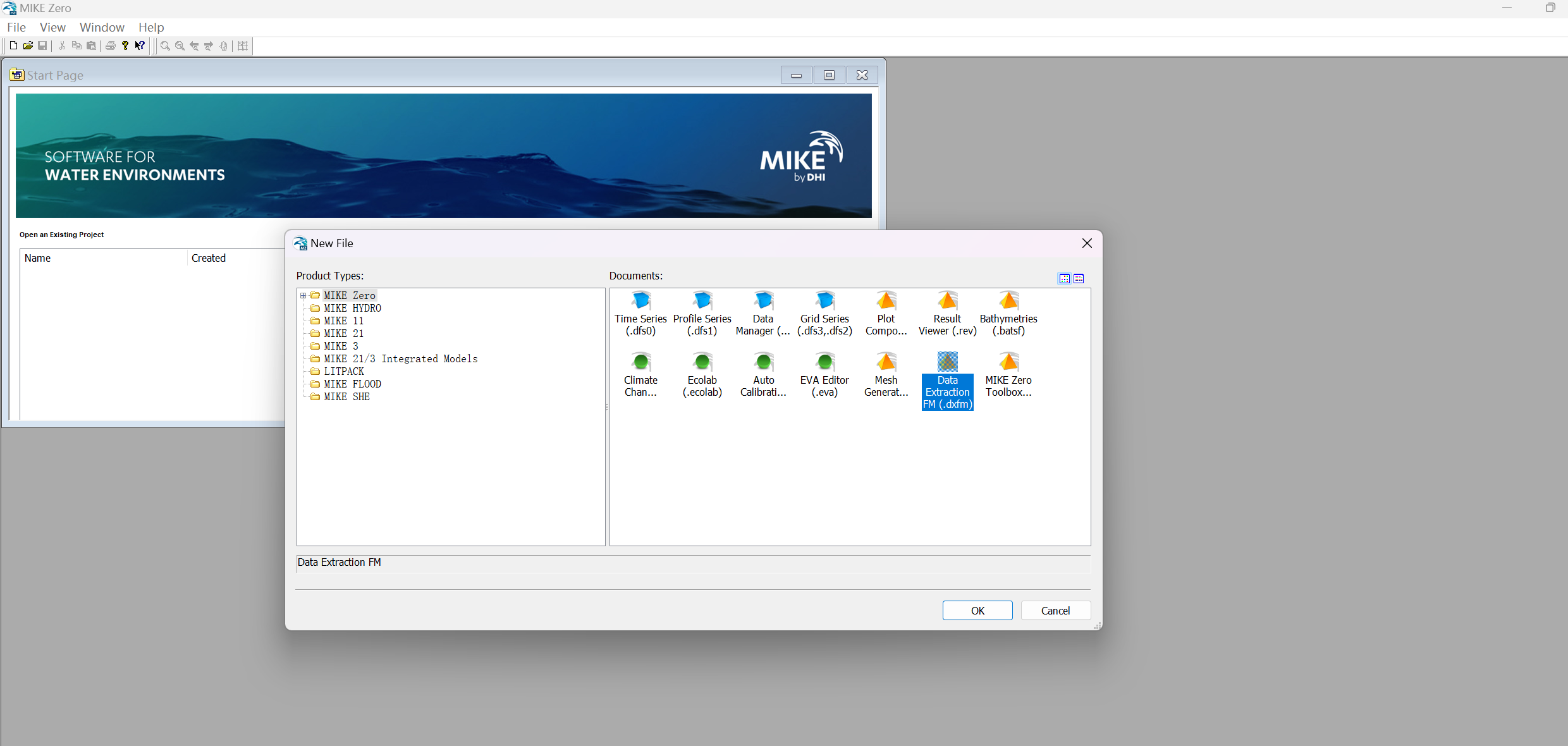

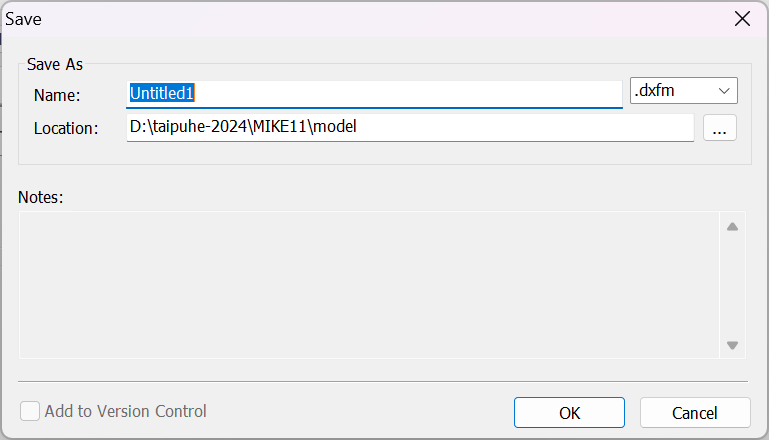

在mike zero中，新建一个.dxfm文件（Data Ectraction FM）

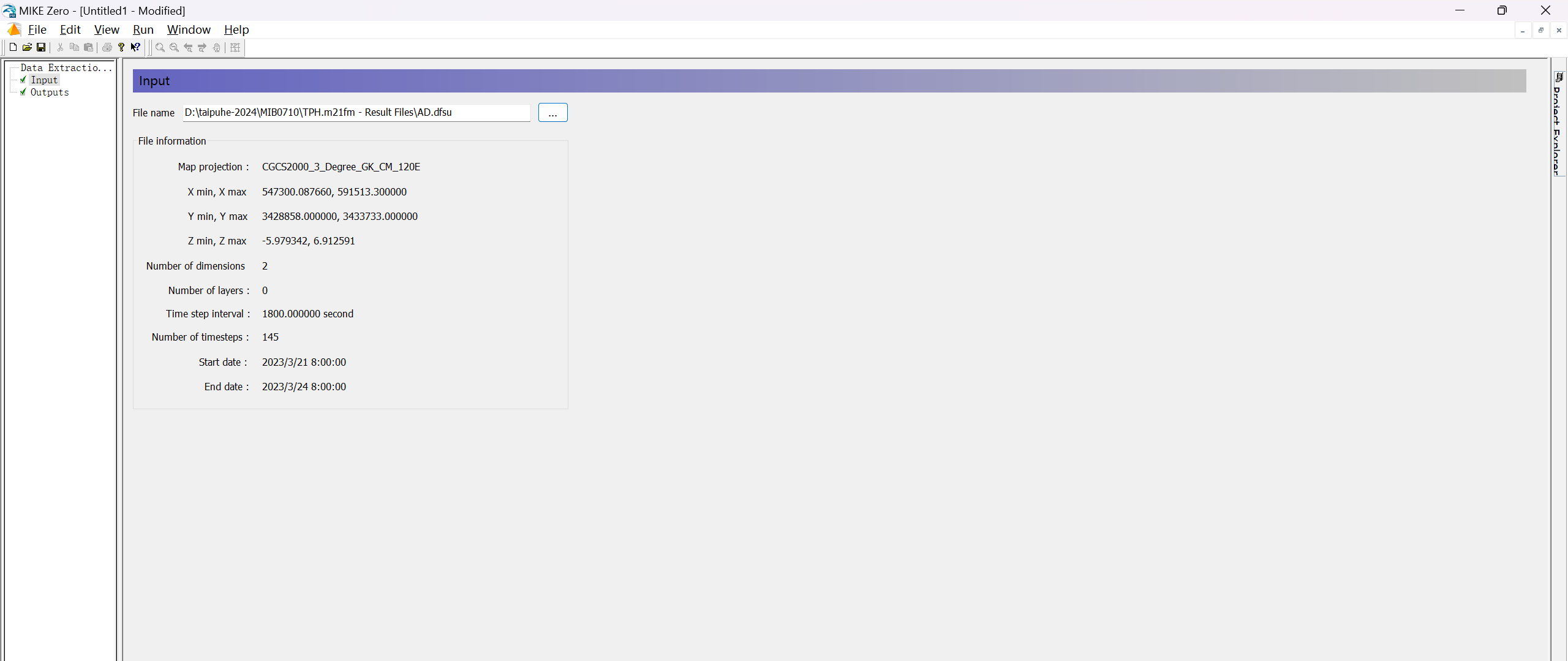

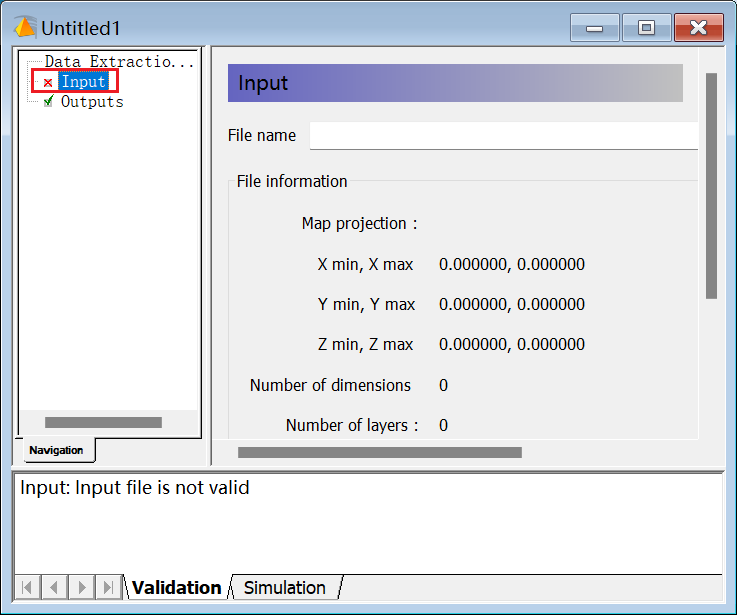

点击输入input，选择输入MIKE21的结果文件。

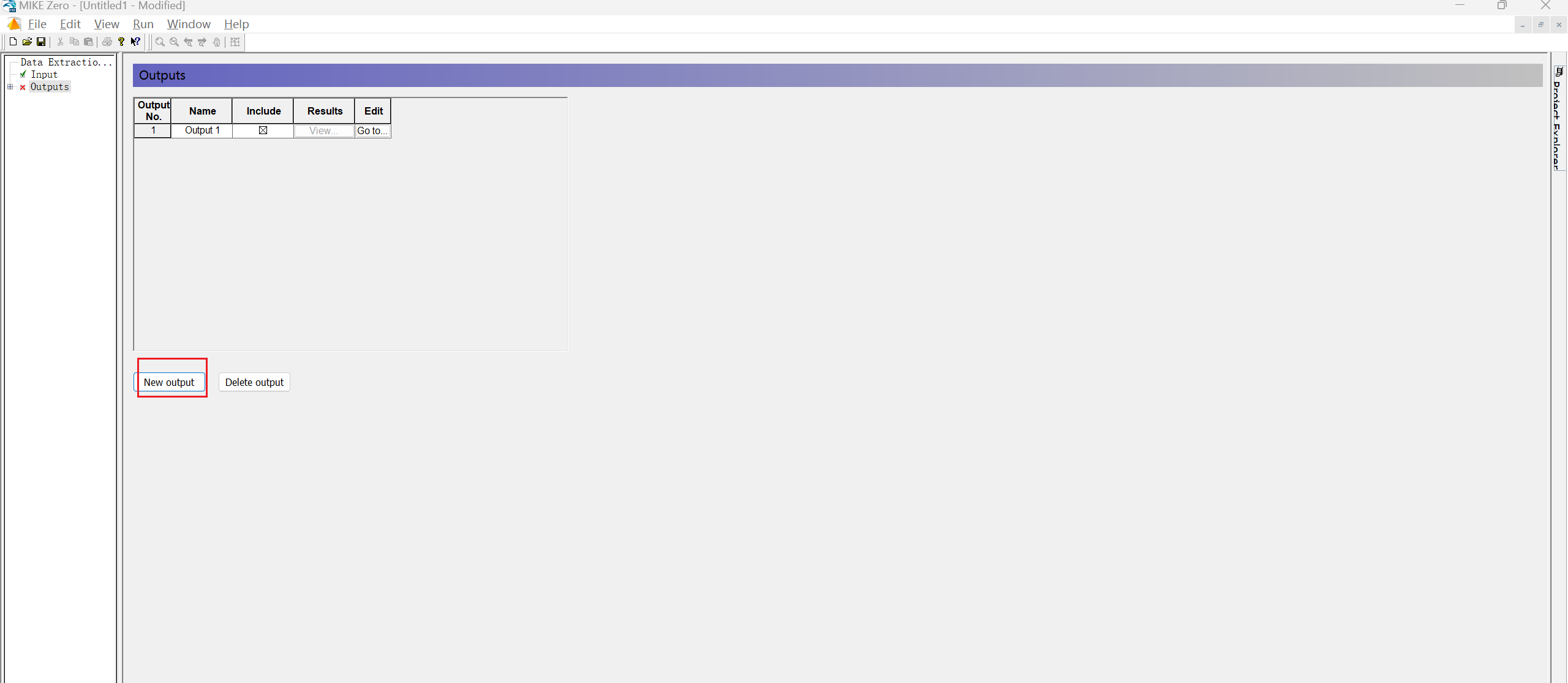

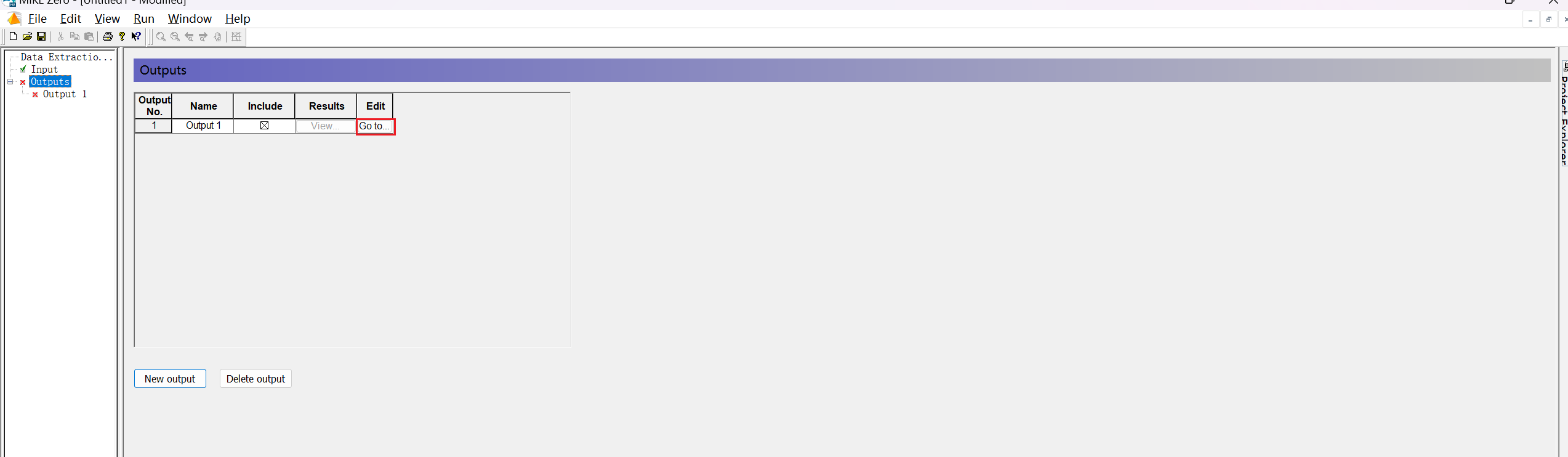

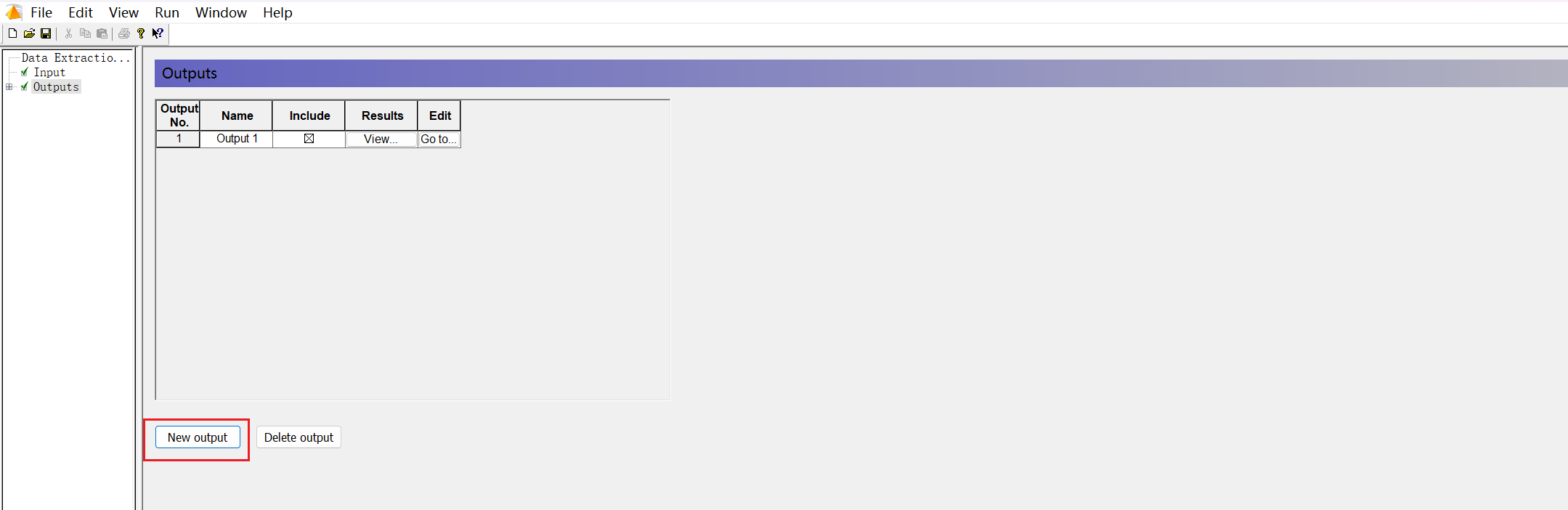

点击outputs，点击new output

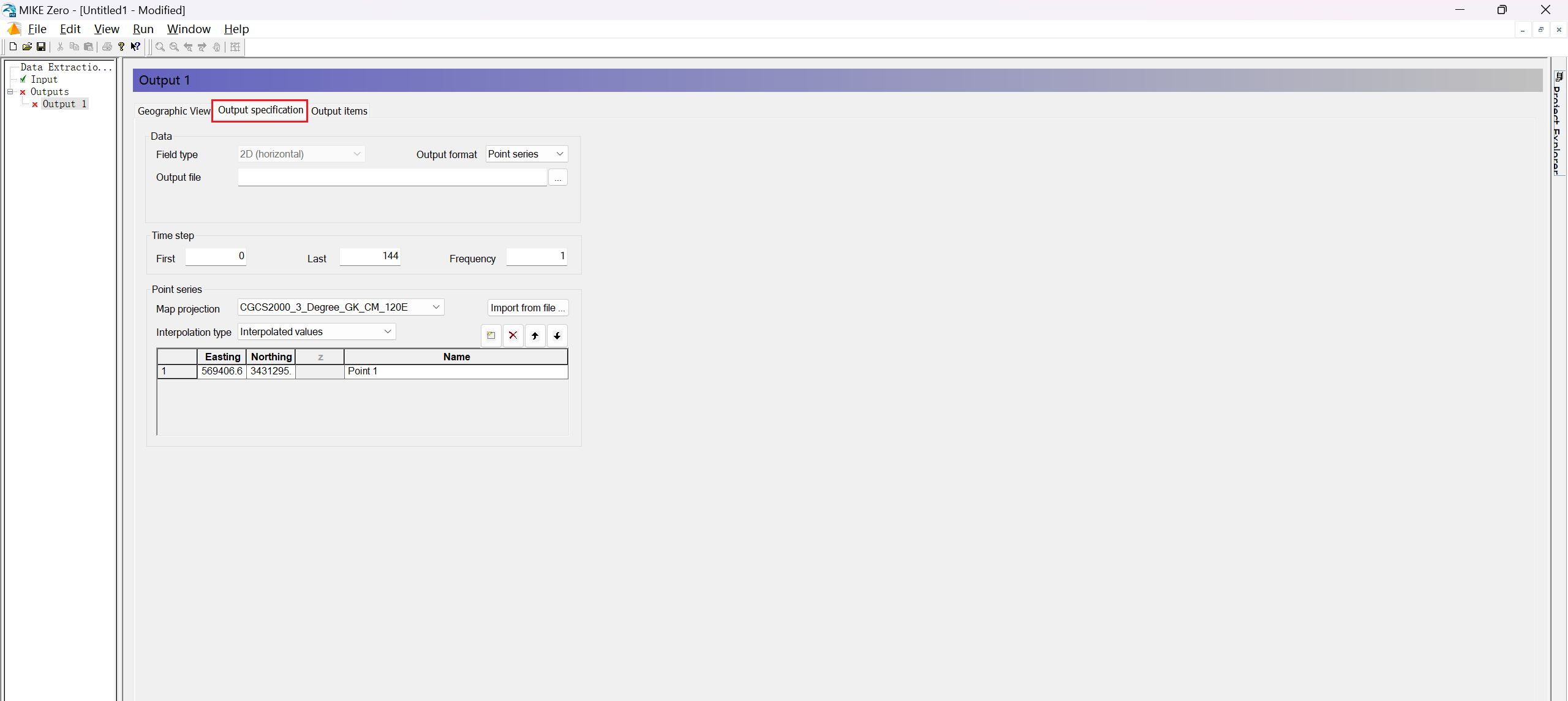

点击edit中的Go to...，点击output specification

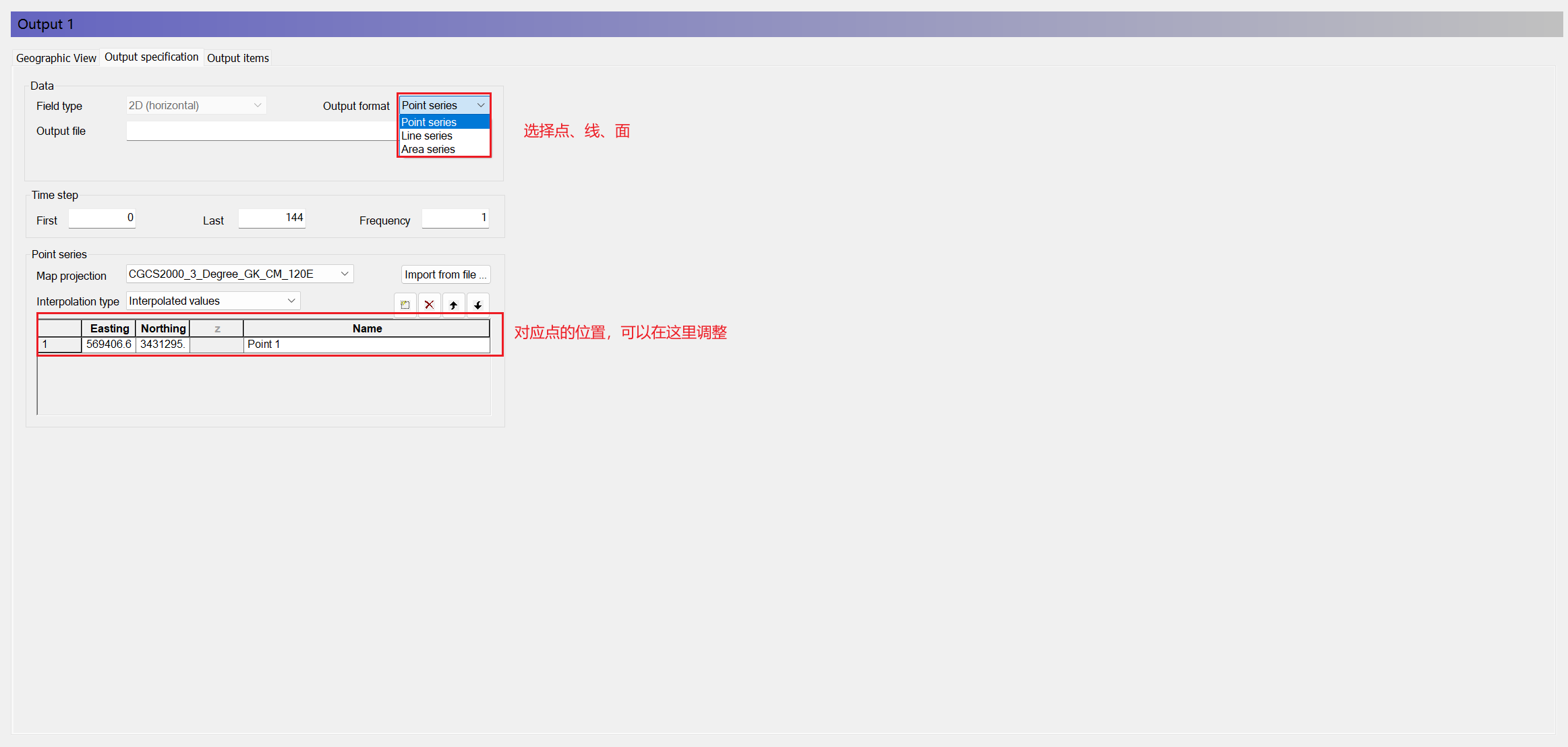

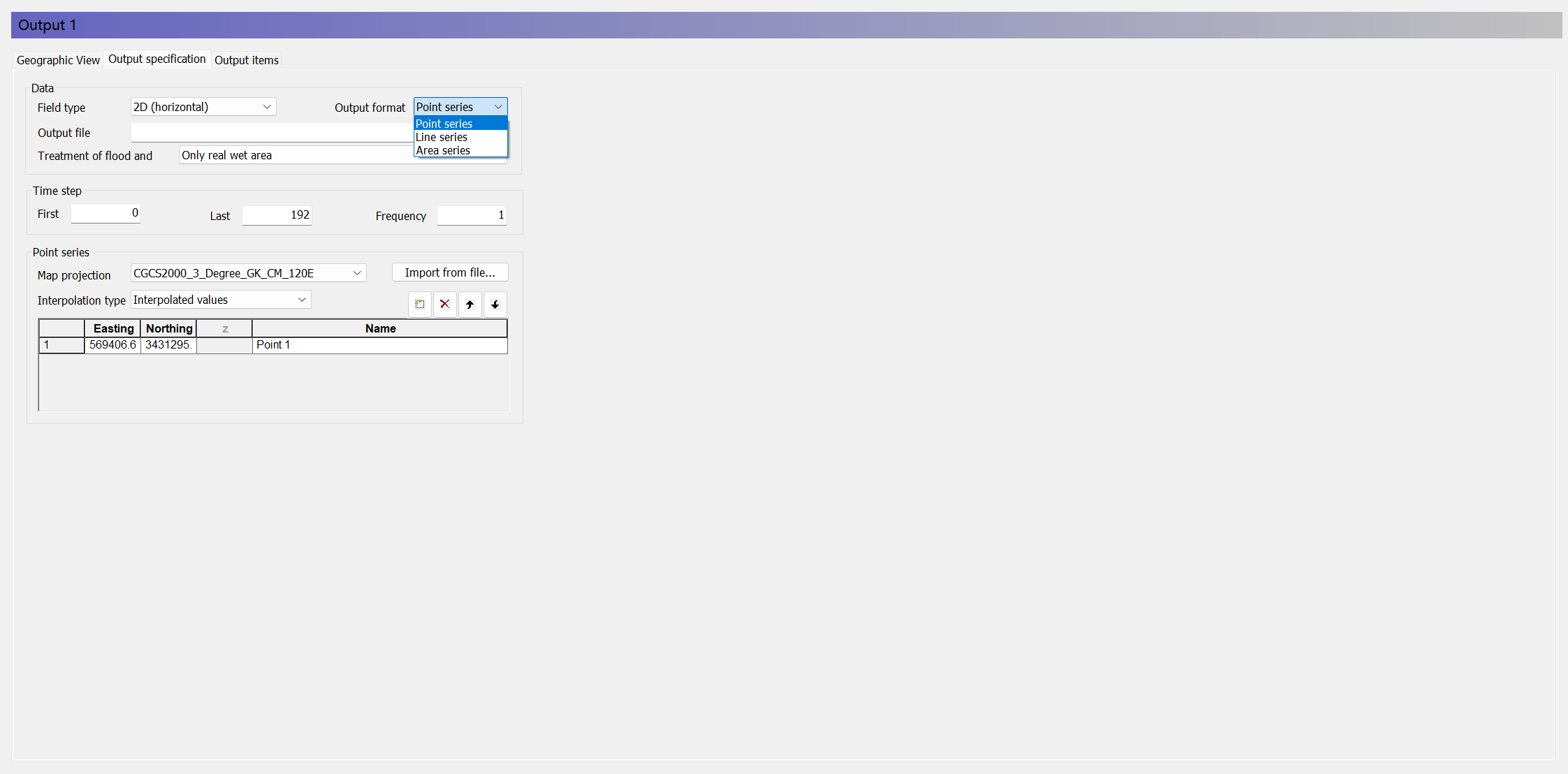

output format中，选择point series，点的位置如果要调整，自己调整对应位置

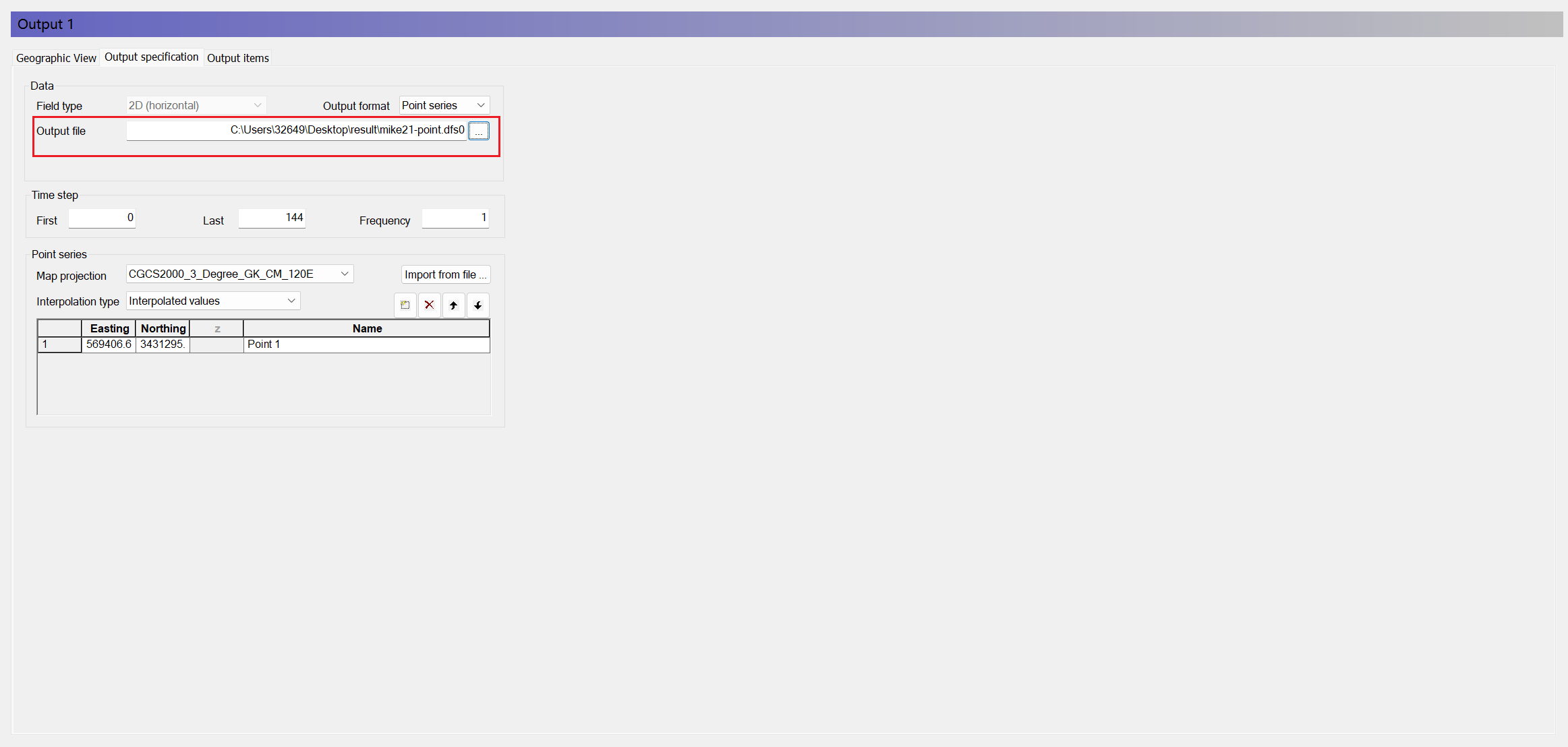

点击output file，选择生成的文件

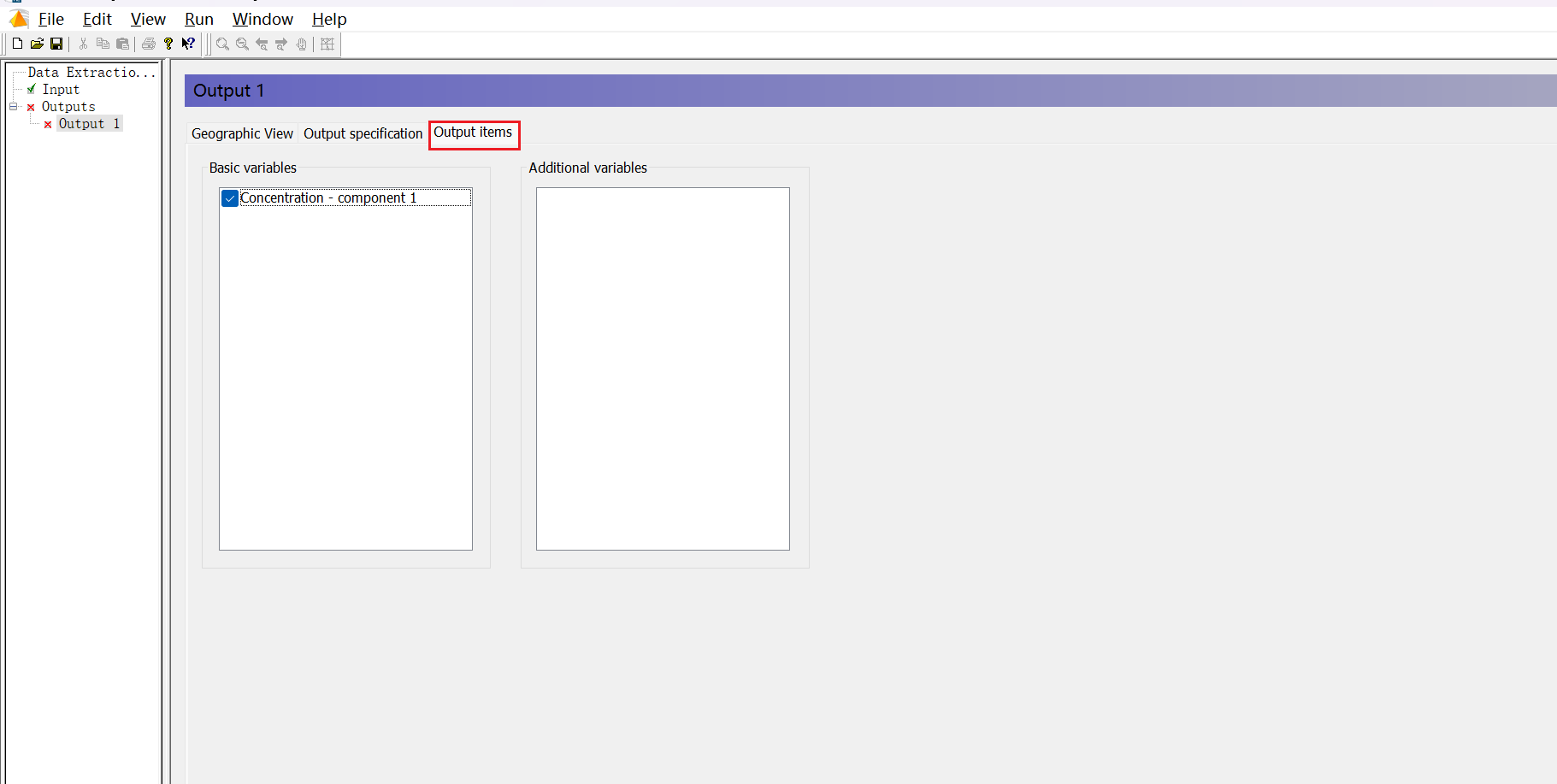

点击output items，勾选需要输出的变量
保存好这个dxfm文件后，就可以点击run-start data extraction...
如果想要显示其他的变量，可以选择view-items进行选择。
如果想添加其他的输出，点击new output即可
点击output file对应的文件，就能看到数据了。
MIKE21数据打开流场

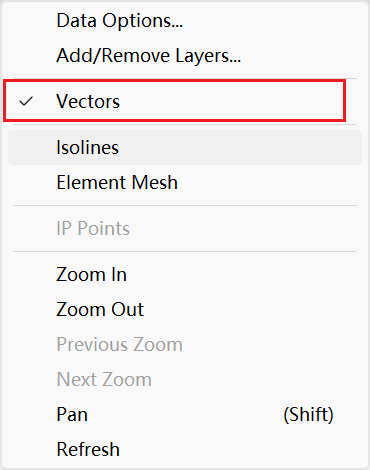

打开mike21的结果文件，在图上右键，勾选vector，便能在图中看到流场的箭头了
MIKE21结果录制视频导出

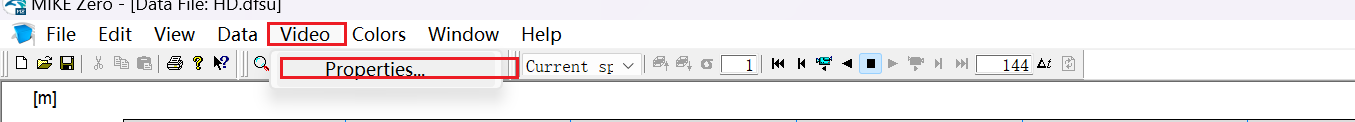

打开结果文件后，点击工具栏中的video，可以设置保存位置及帧率（建议修改，默认是系统文件夹，可能导致点击录像后显示无法创建录像文件）
随后点击录像图标，便可以自动开始播放、录像了。（建议选microsoft video1，这样文件比较小）
MIKE21设置箭头与时间

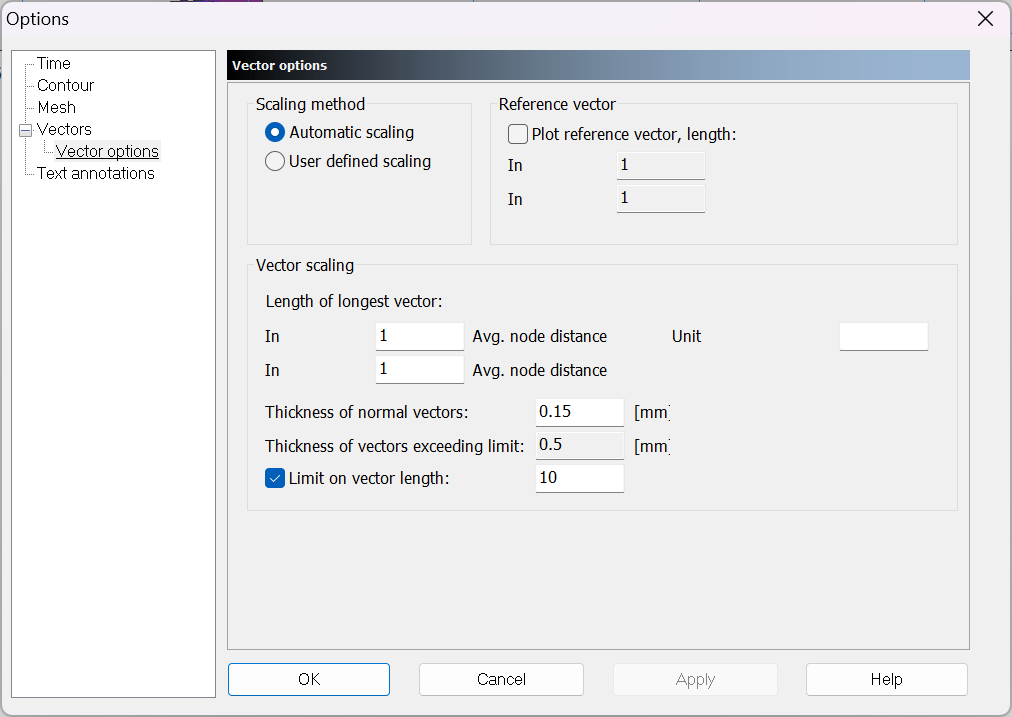

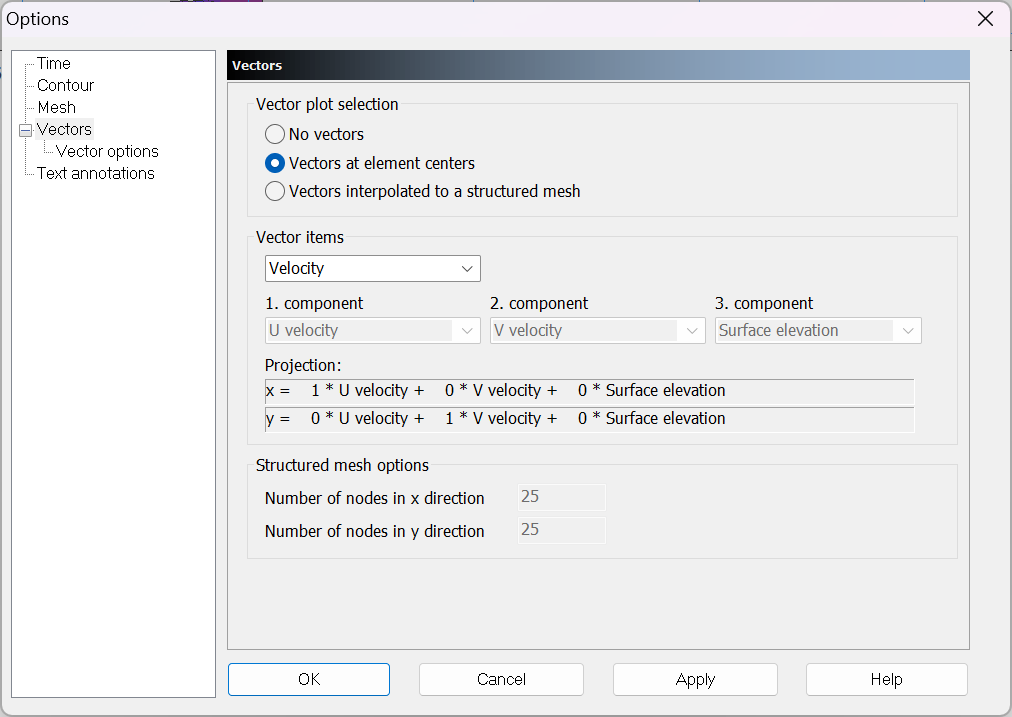

在图上右键，选择data options,在vectors（最好点击第三个选项）及vector options设置即可。

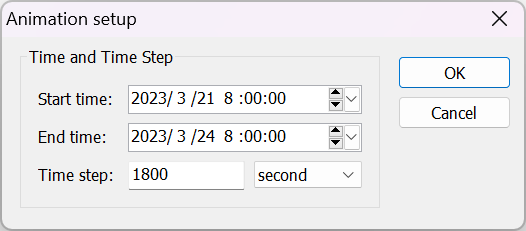

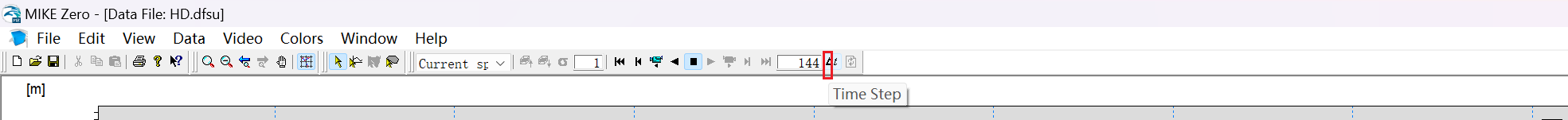

设置时间，点击工具栏中的time step
在这里对其进行设置
衡量MIKE21模型模拟精度（流速、水位）
mike zero新建一个plc文件（plot composer）

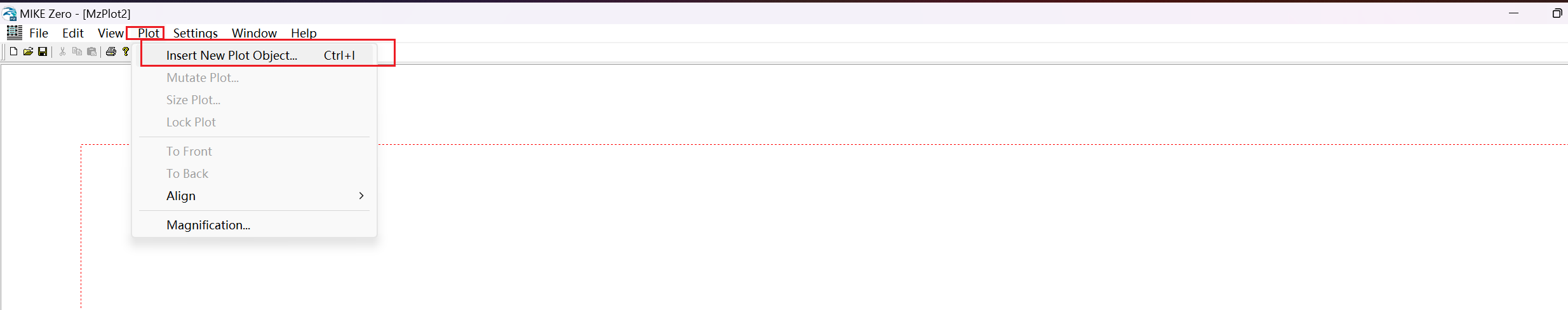

点击plot，插入绘图

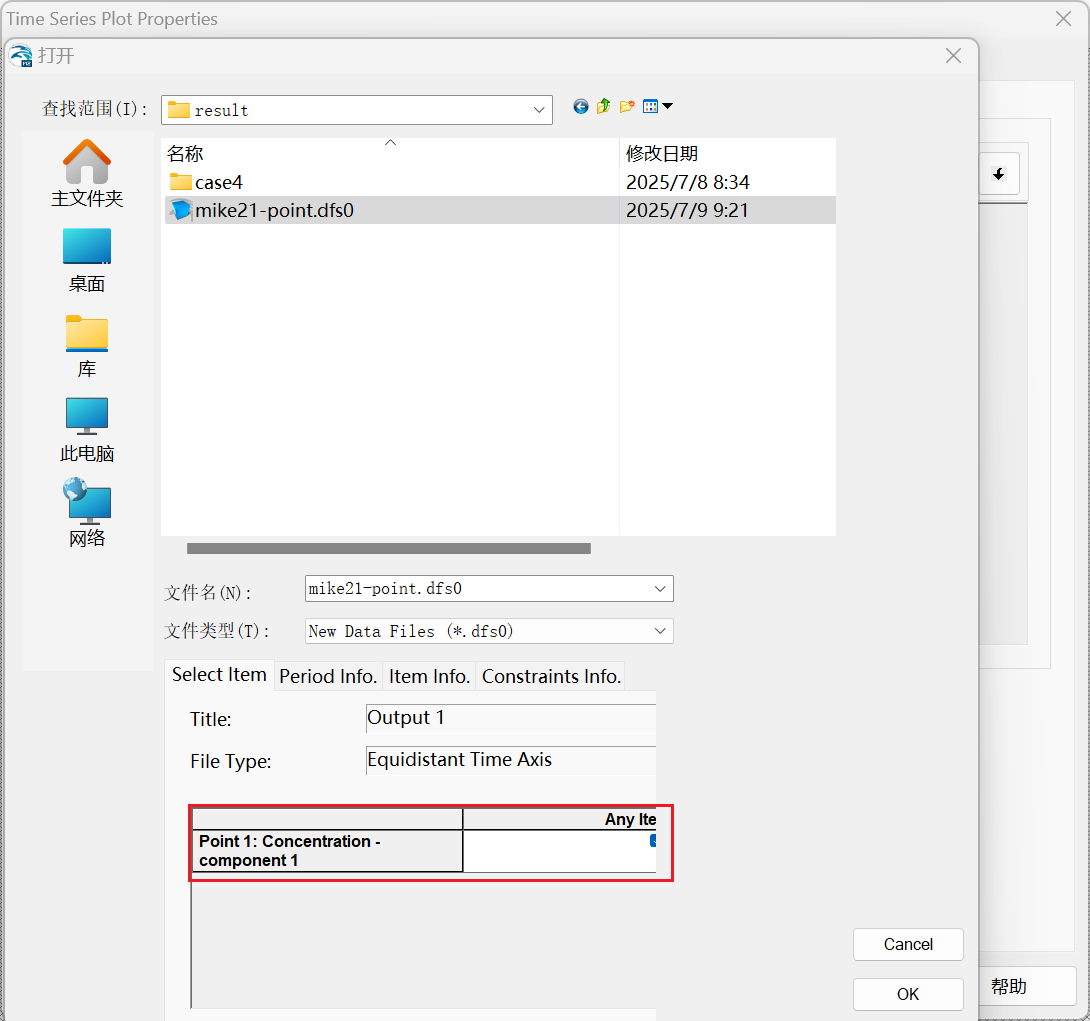

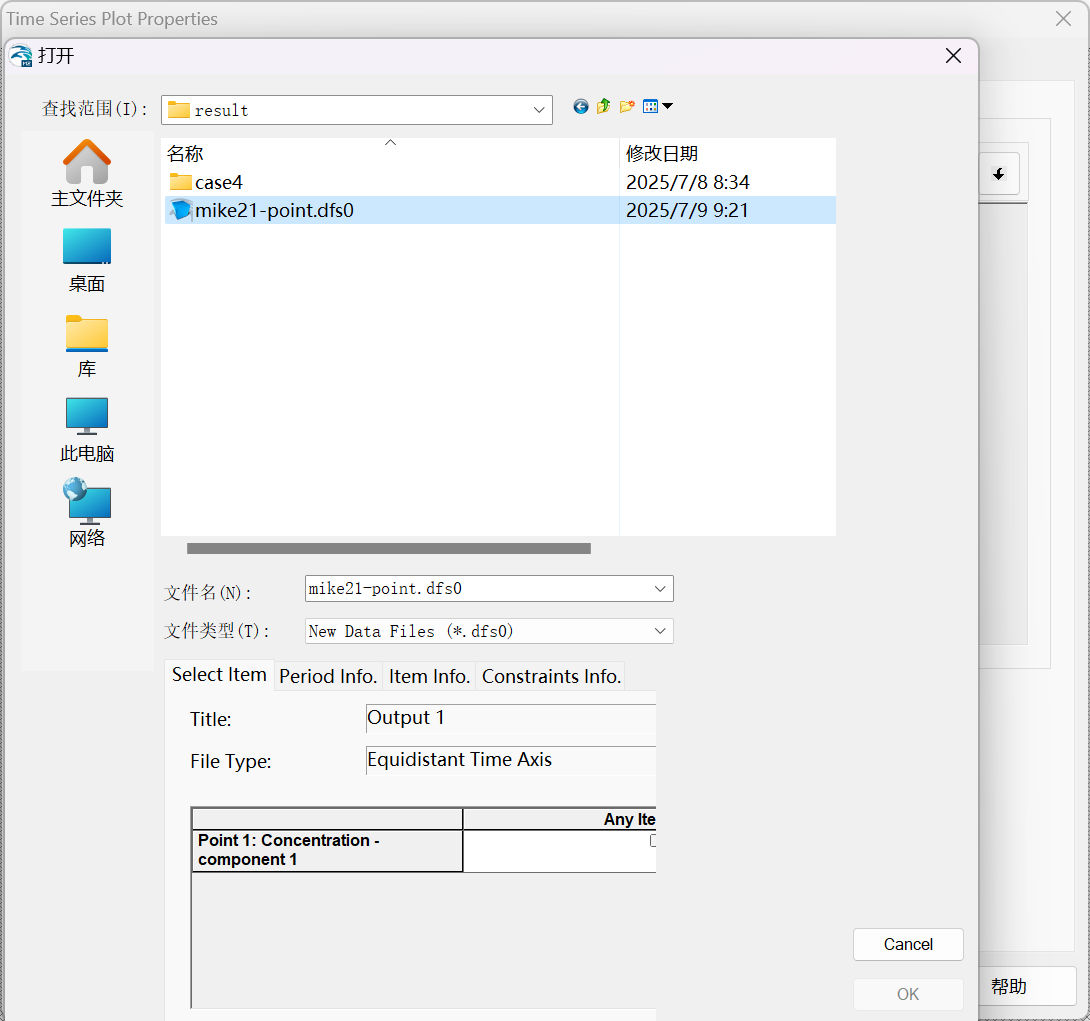

以之前制作的点文件为例，选择time series plot,导入文件
注意下面的变量要勾选

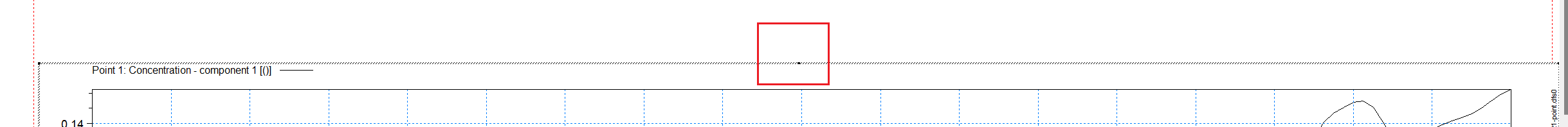

拖动边框黑色小方块能实现放大、缩小图片的功能
调整到当前界面能全部看到这张图
在图中右键后，点击properties，在里面可以对图进行操作美化
在plot插入里，可以同时导入计算结果与实测结果，进行验证对比（由于暂时手上没有实测的，就先不演示了）。
文件内容变动后，重新导入即可（相当于刷新）。
MIKE21 FM
水动力模块的一些解释

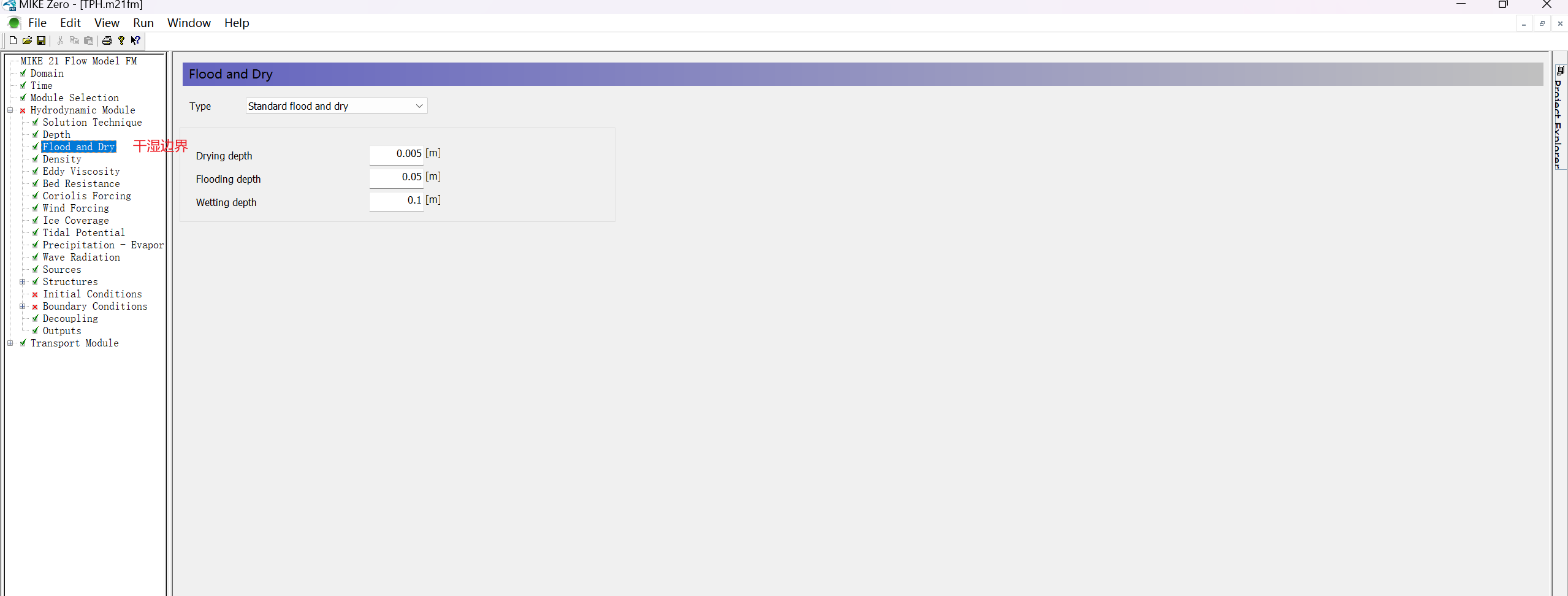

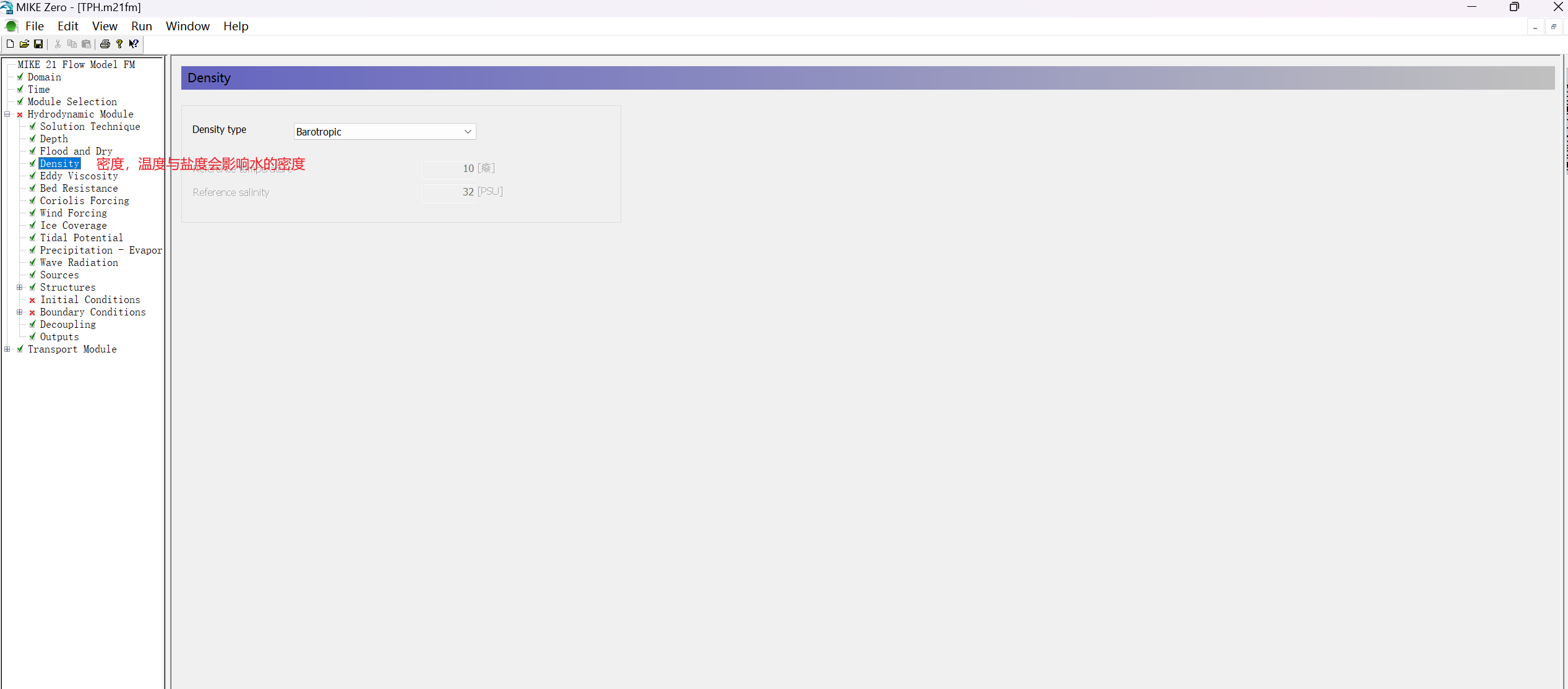

密度Density：
Barotropic（正压）：不考虑密度的影响
剩下的三种是跟温度、盐度有关的函数。
涡粘系数Eddy Viscosity：
主要起稳定作用，对模型结果影响不大。
一般用Smagorinsky formulation公式。
constant value值在0~1之间。

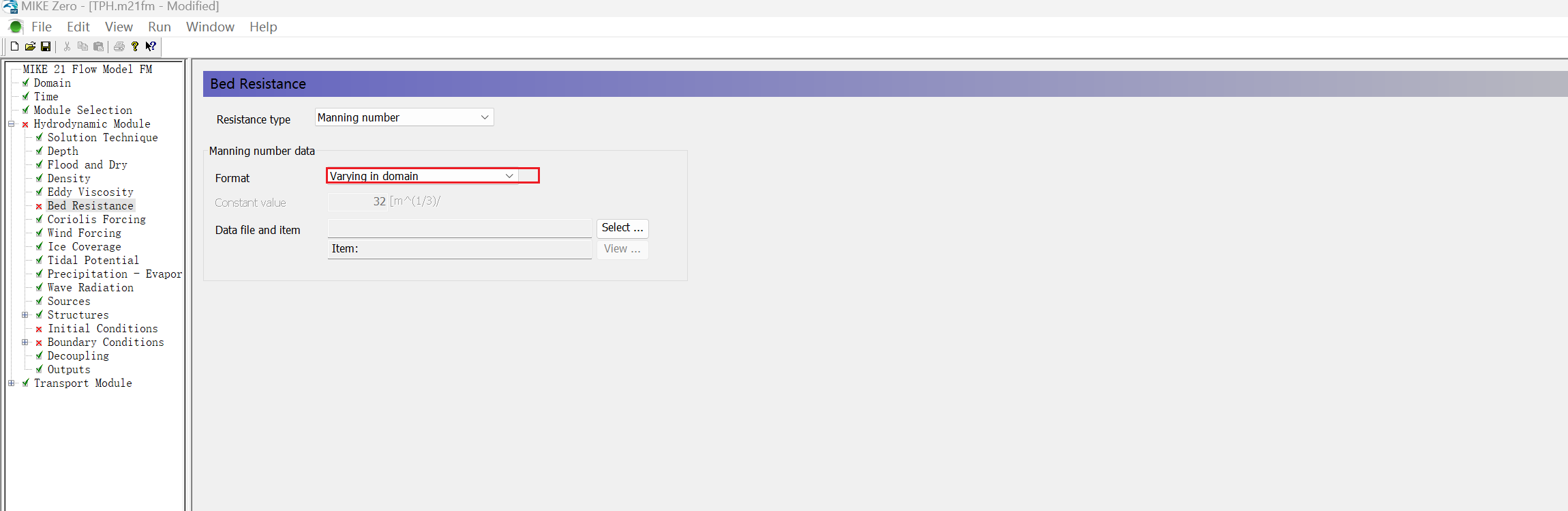

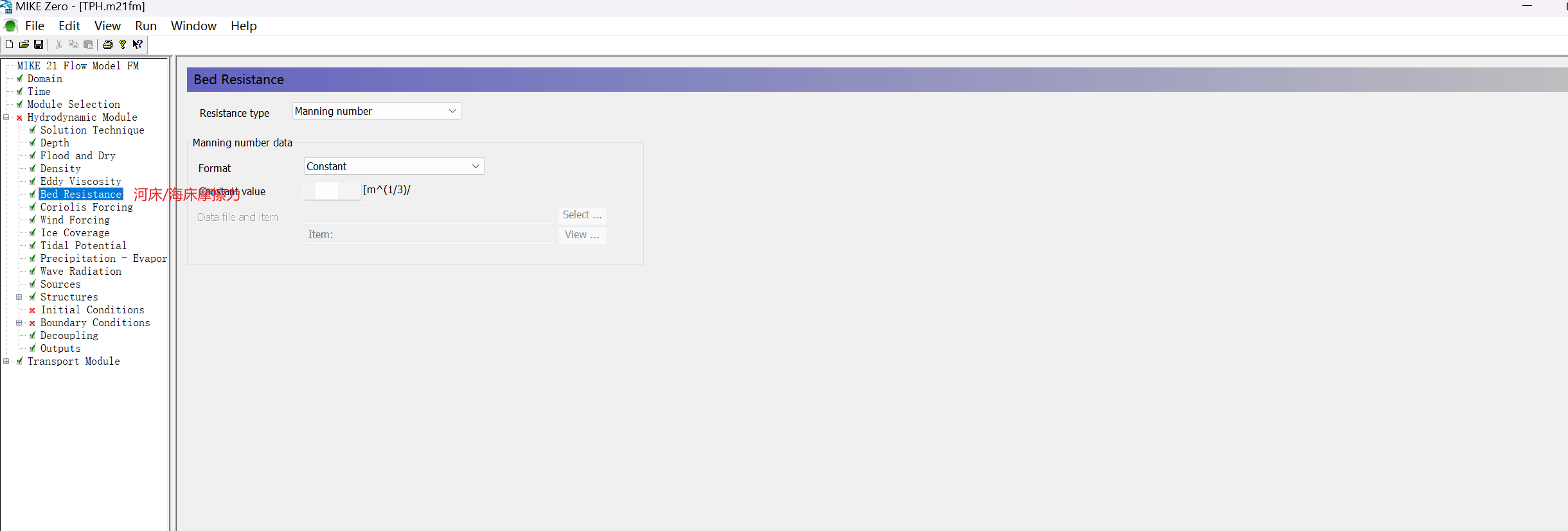

河床/海床摩擦力（BedResistance）：
一般format为constant即可，但范围大时，就用面

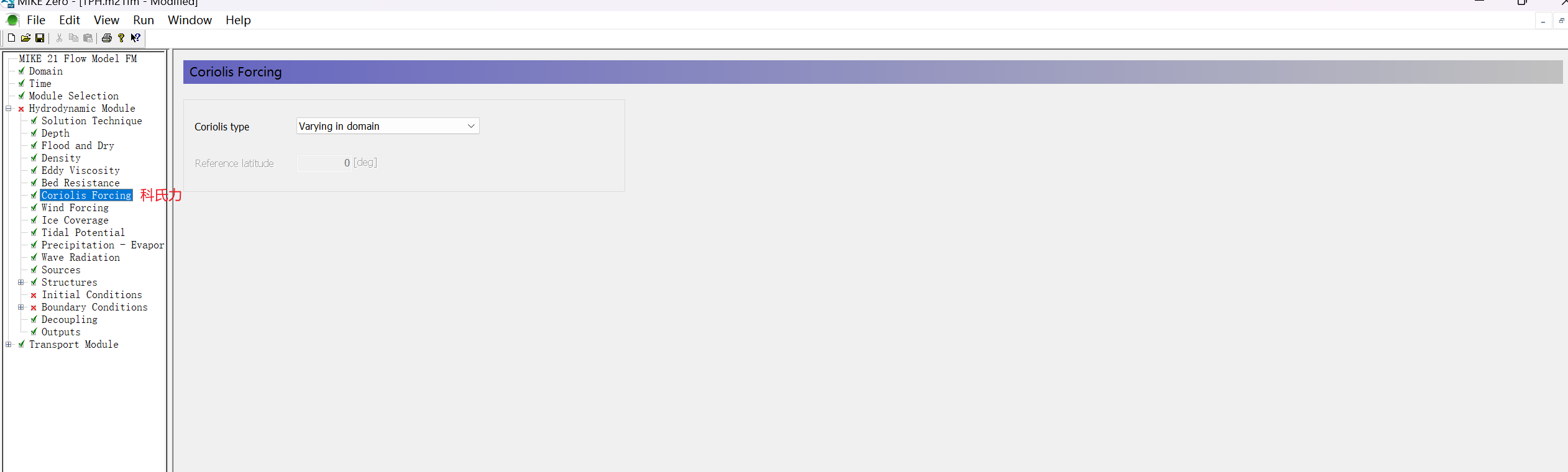

科氏力（Coriolis Forcing）：
由地球自转引起的力，由于模型中自带坐标系，一般这个会自动计算，所以type就默认的varying in domain即可。

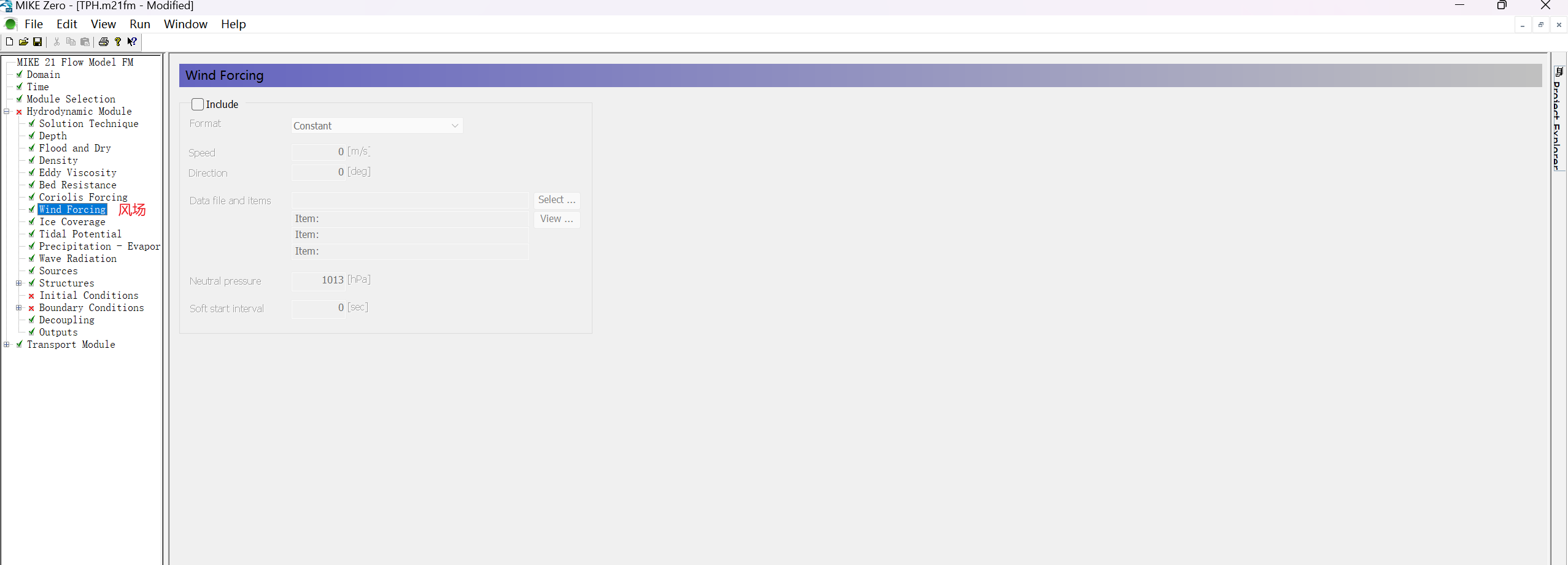

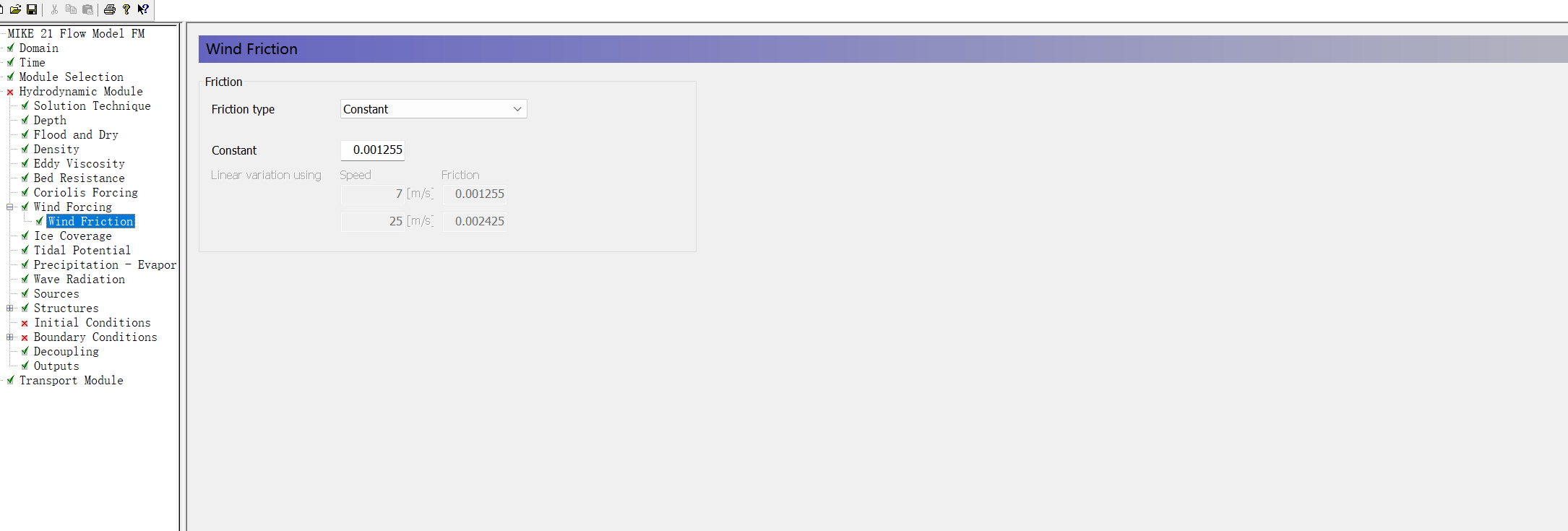

风场（Wind Forcing）：
一般需要给风向和风速，wind frivtion为风的摩擦系数。

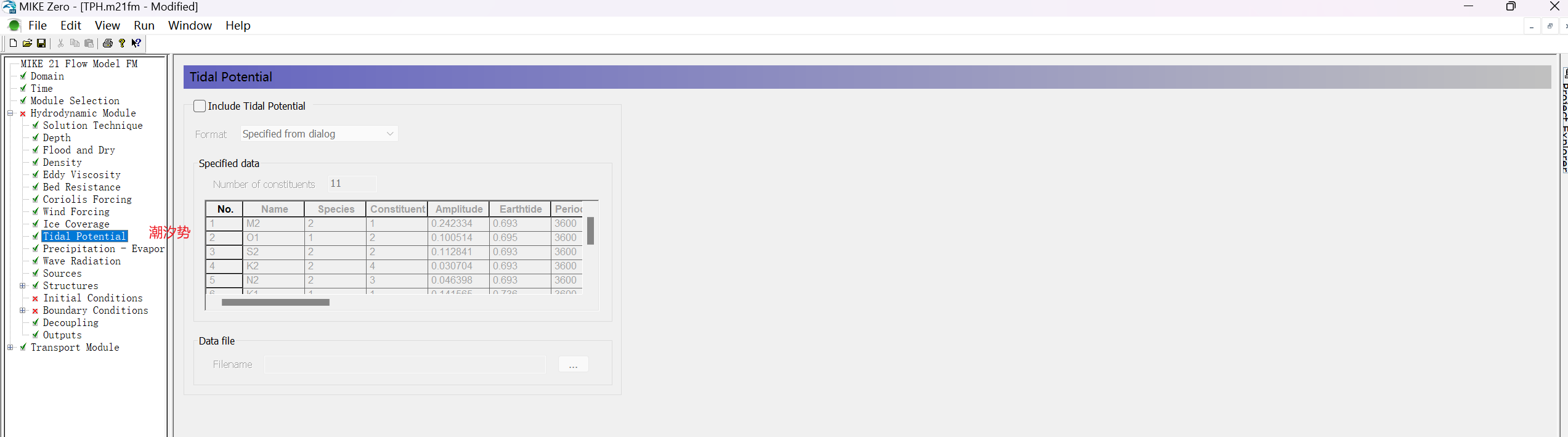

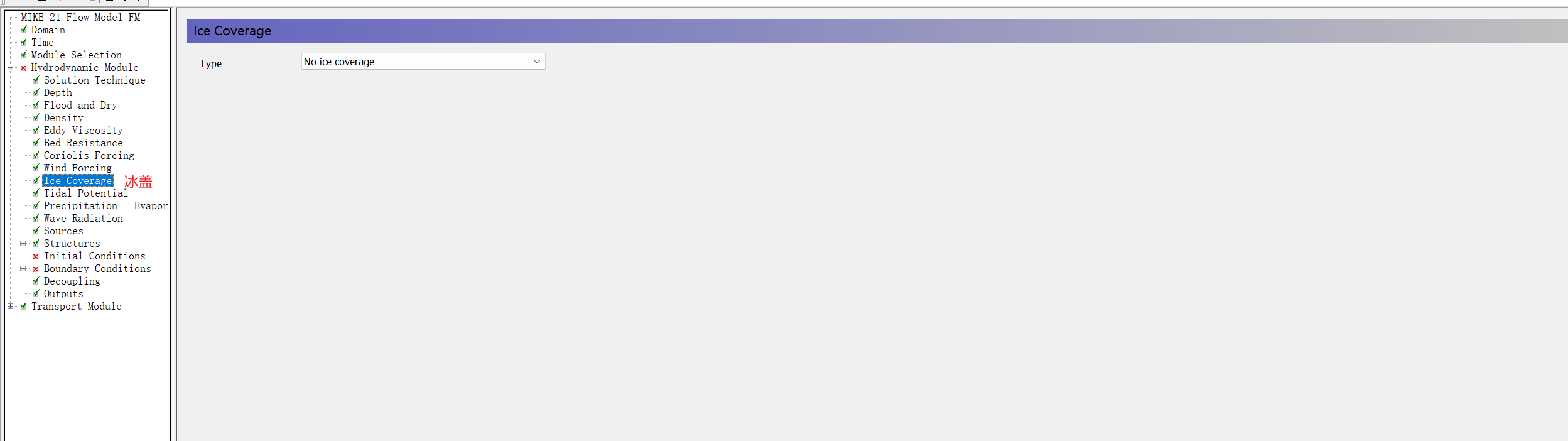

潮汐势（大洋才使用）：
海水被太阳与月亮吸引引起的，一般不使用

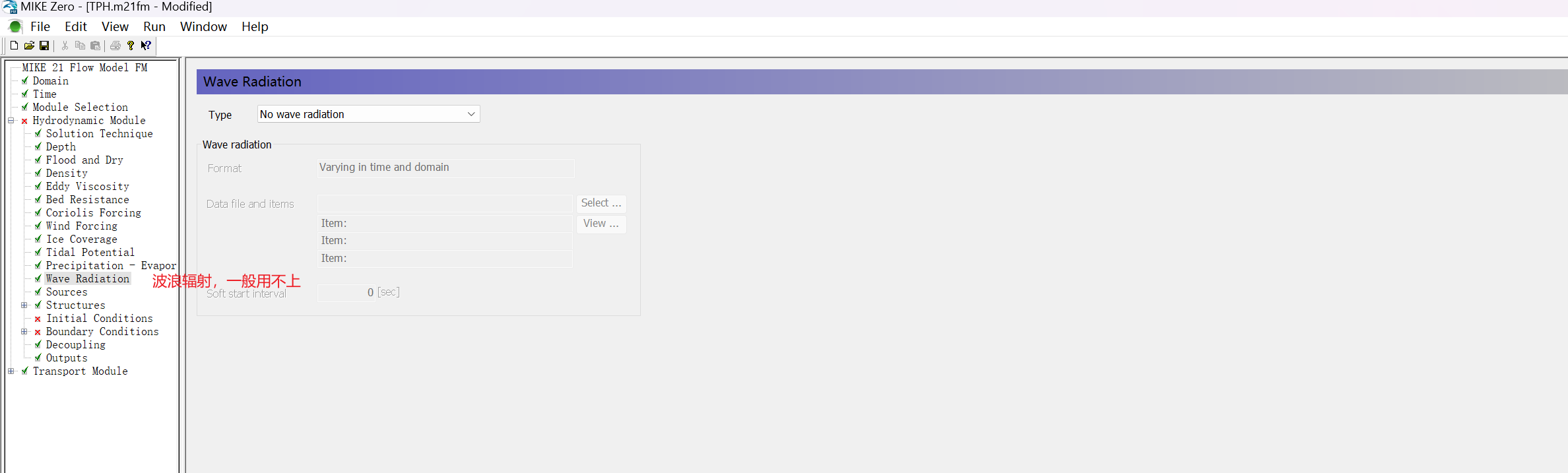

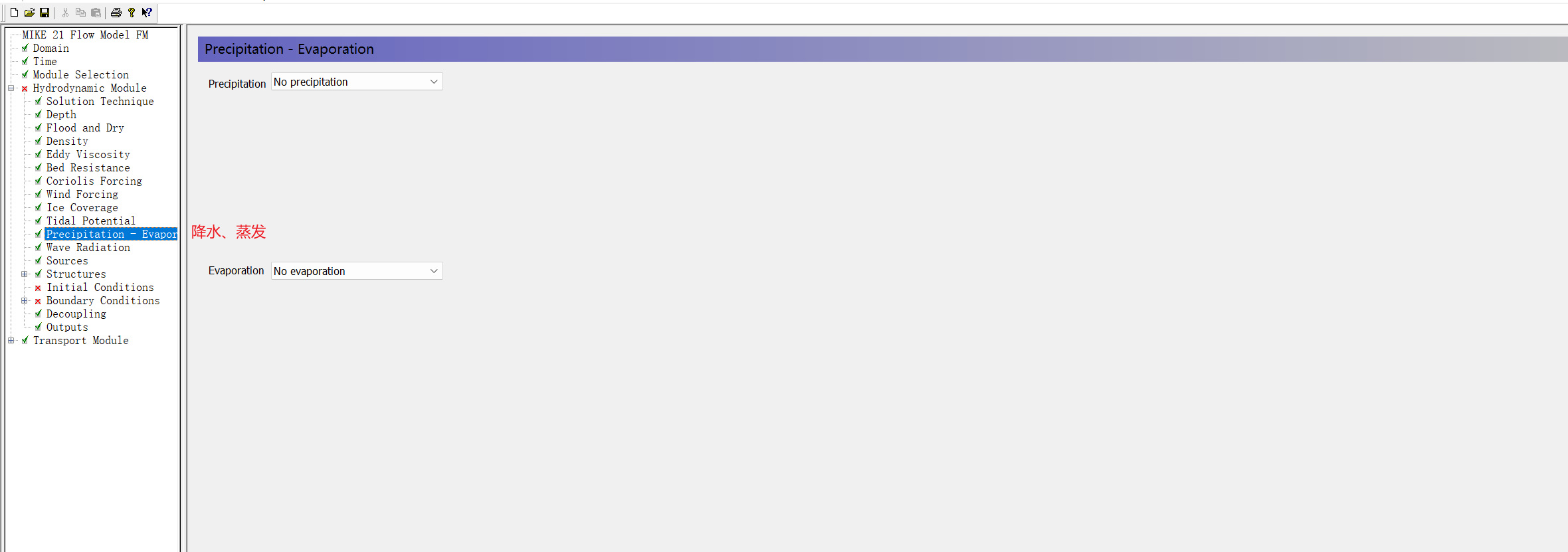

波浪模型的一个输出（BW、SW均可）

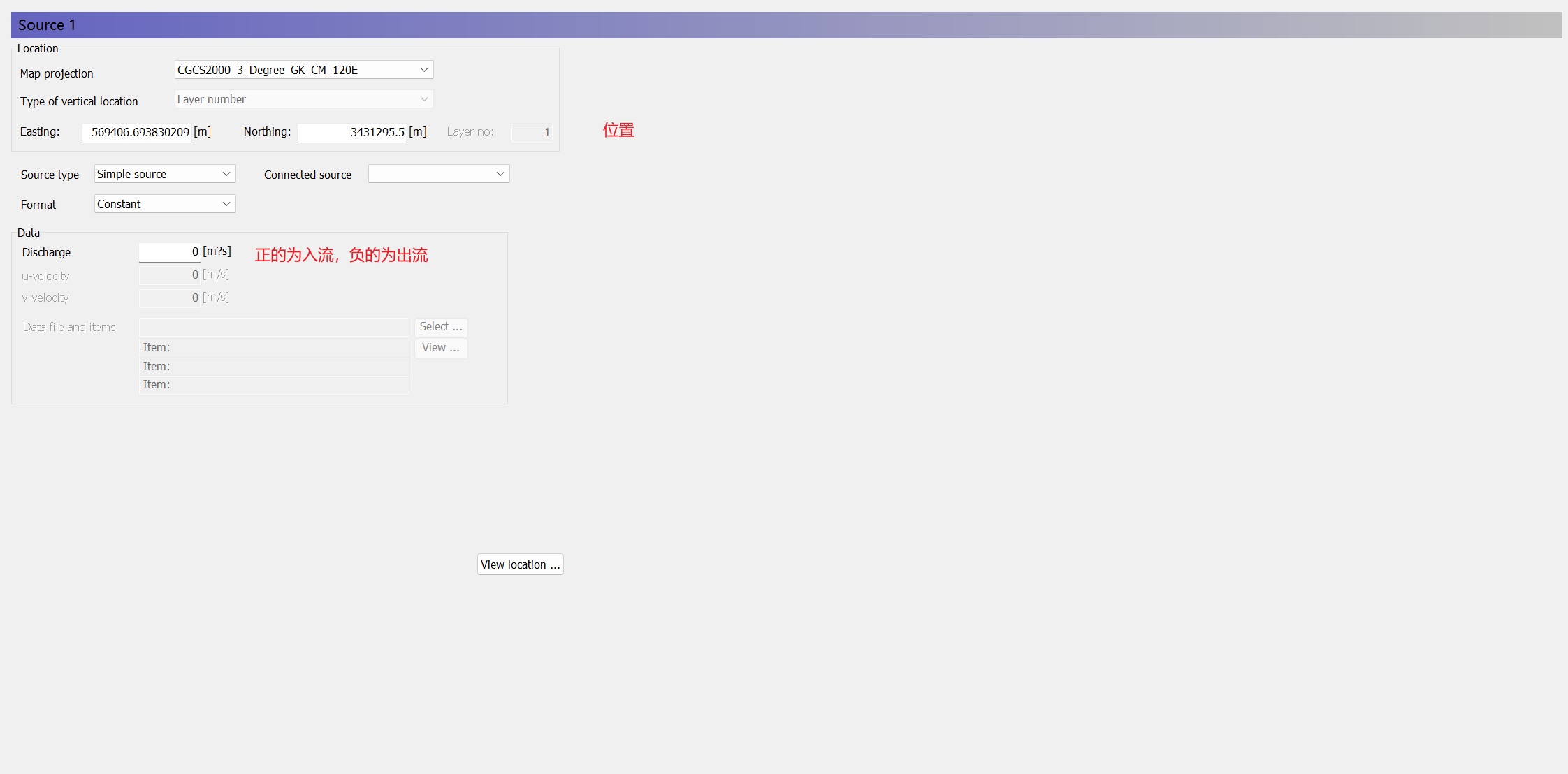

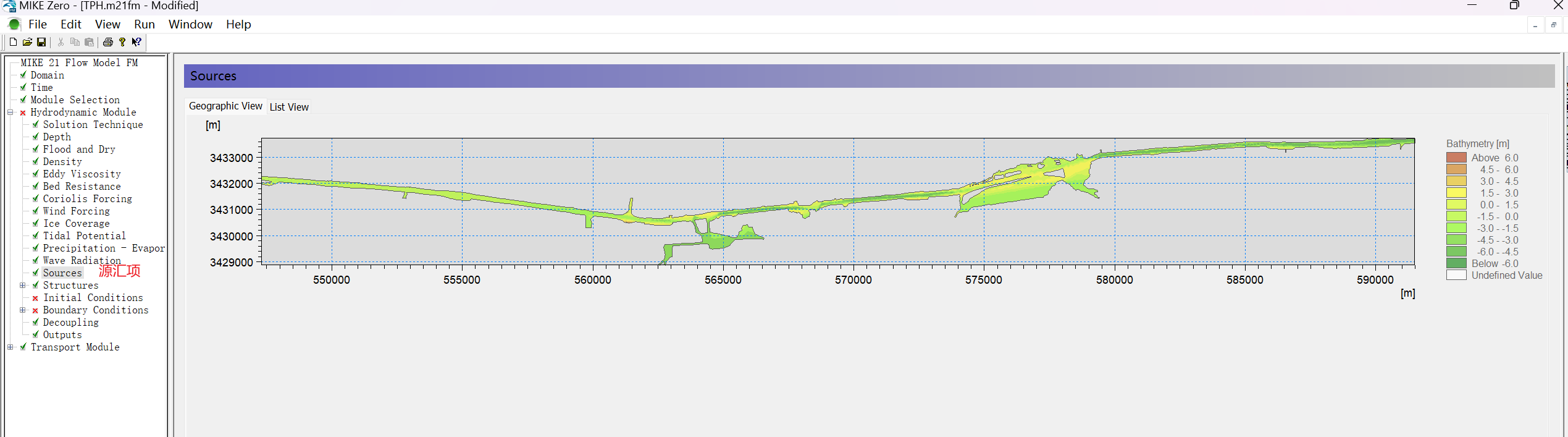

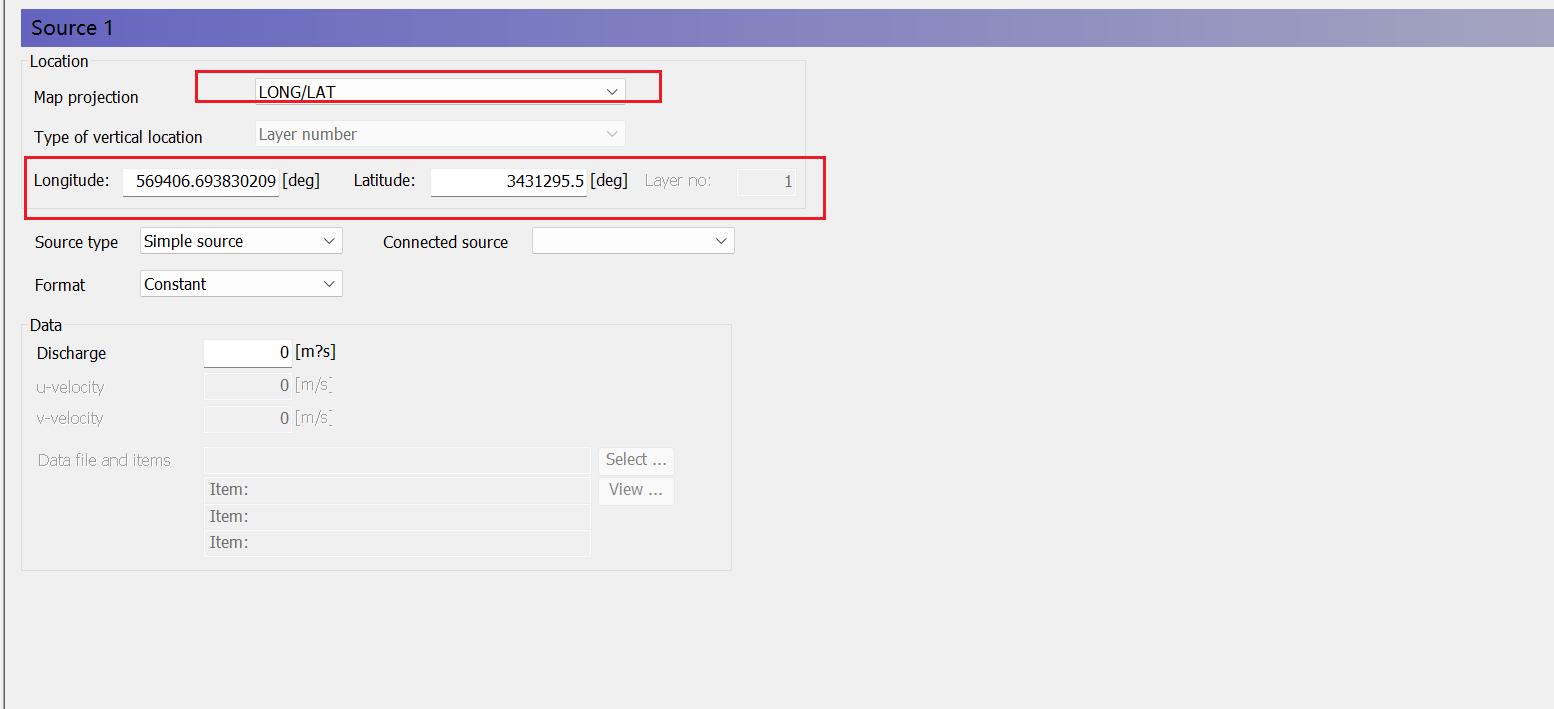

源汇项：

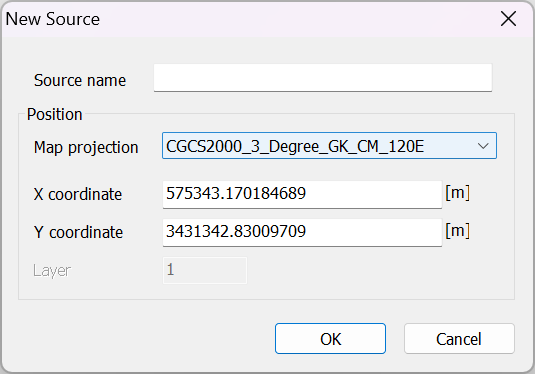

点源的一个入流或者出流，想要添加直接在图上双击即可（或者输入经纬度）。

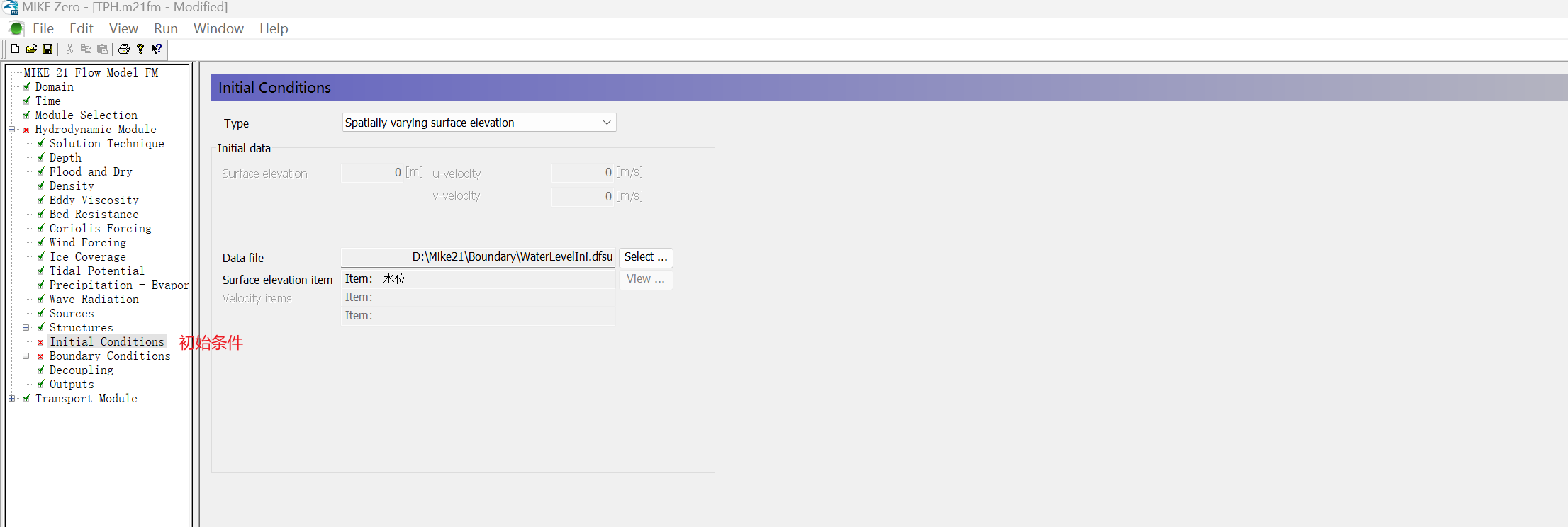

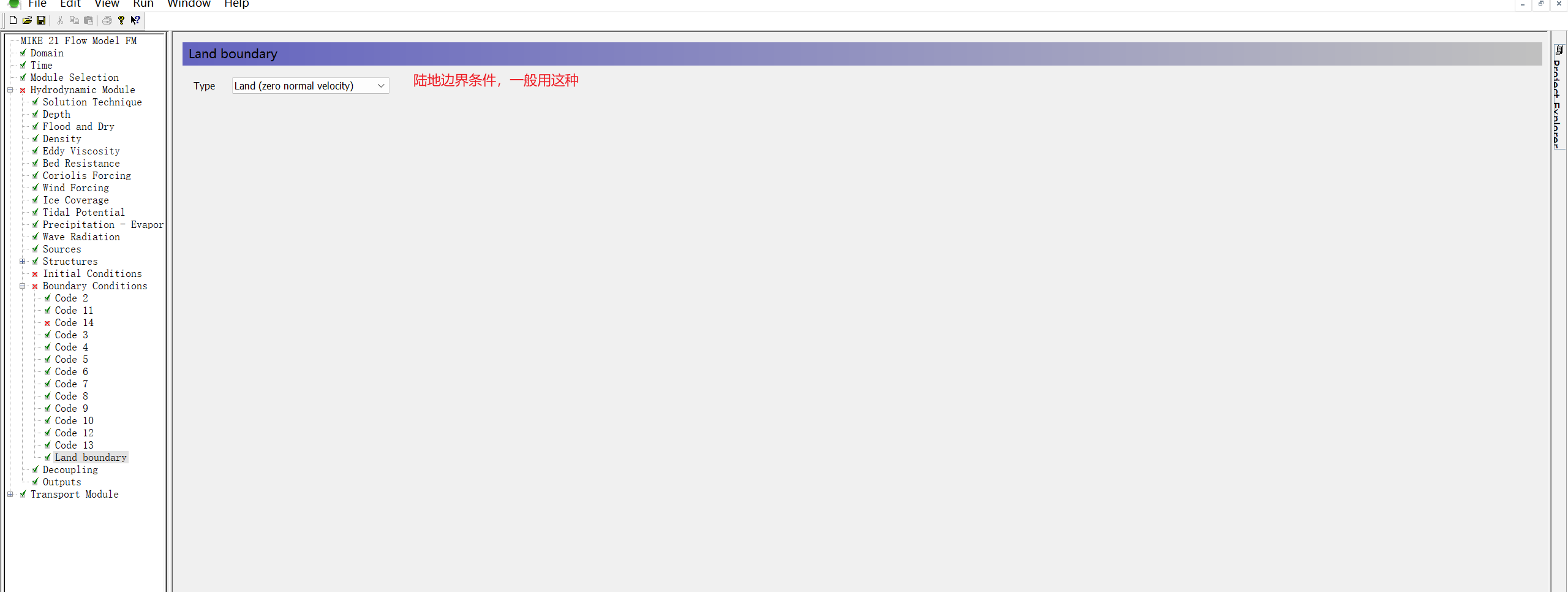

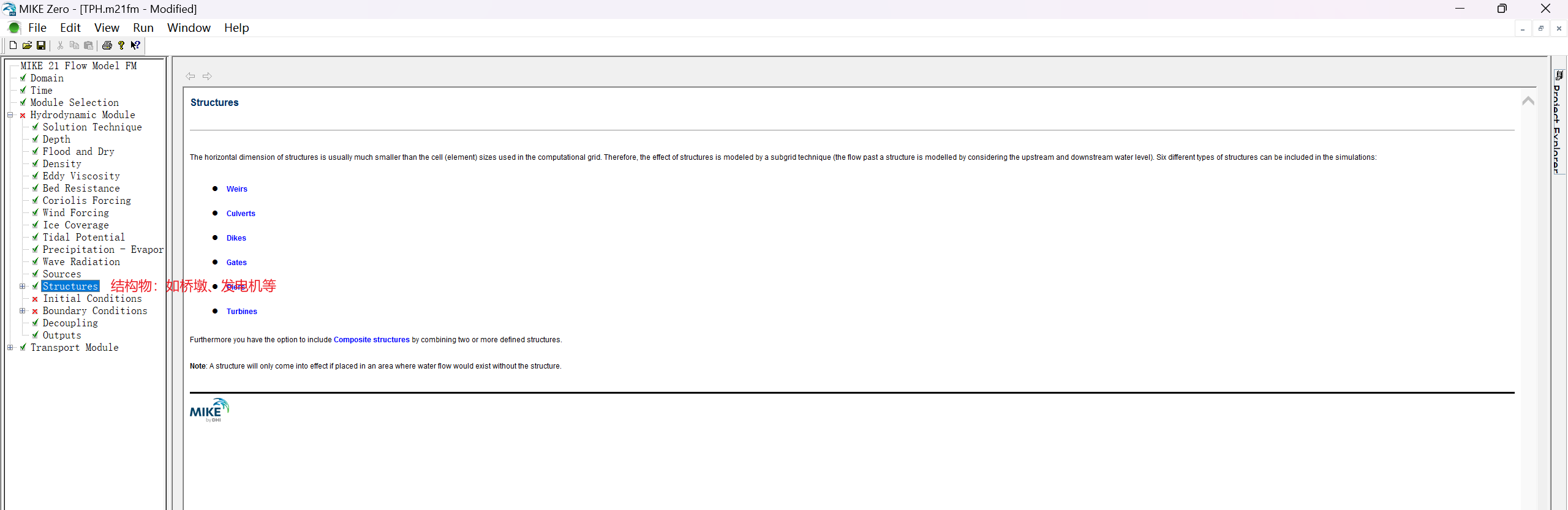

边界条件：

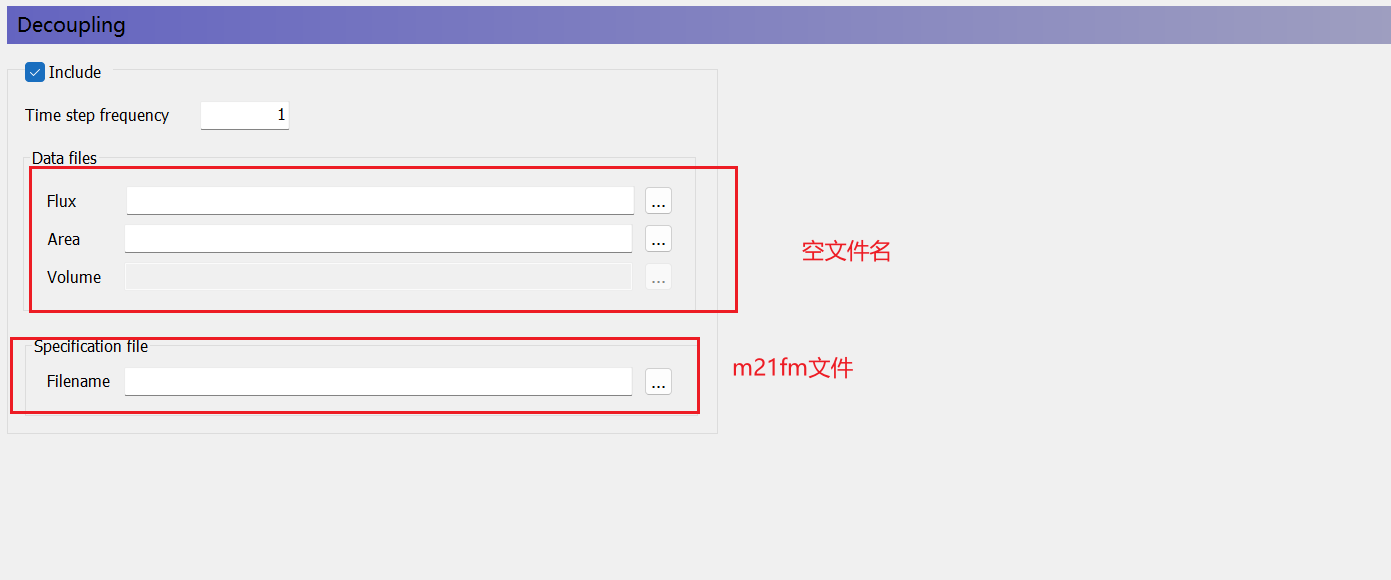

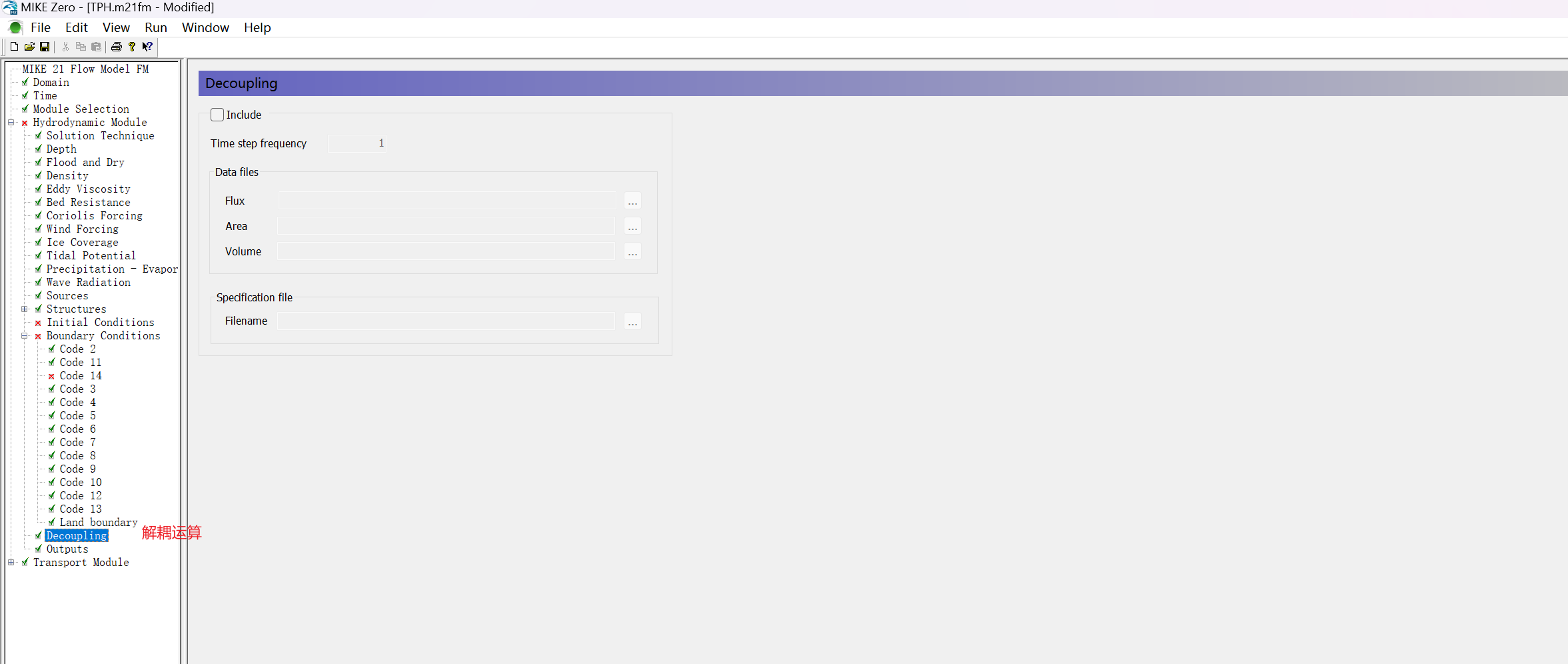

解耦运算：
水动力与水质模型耦合后，当水质模型变化时，水动力模型不变情况下，可以用这个。

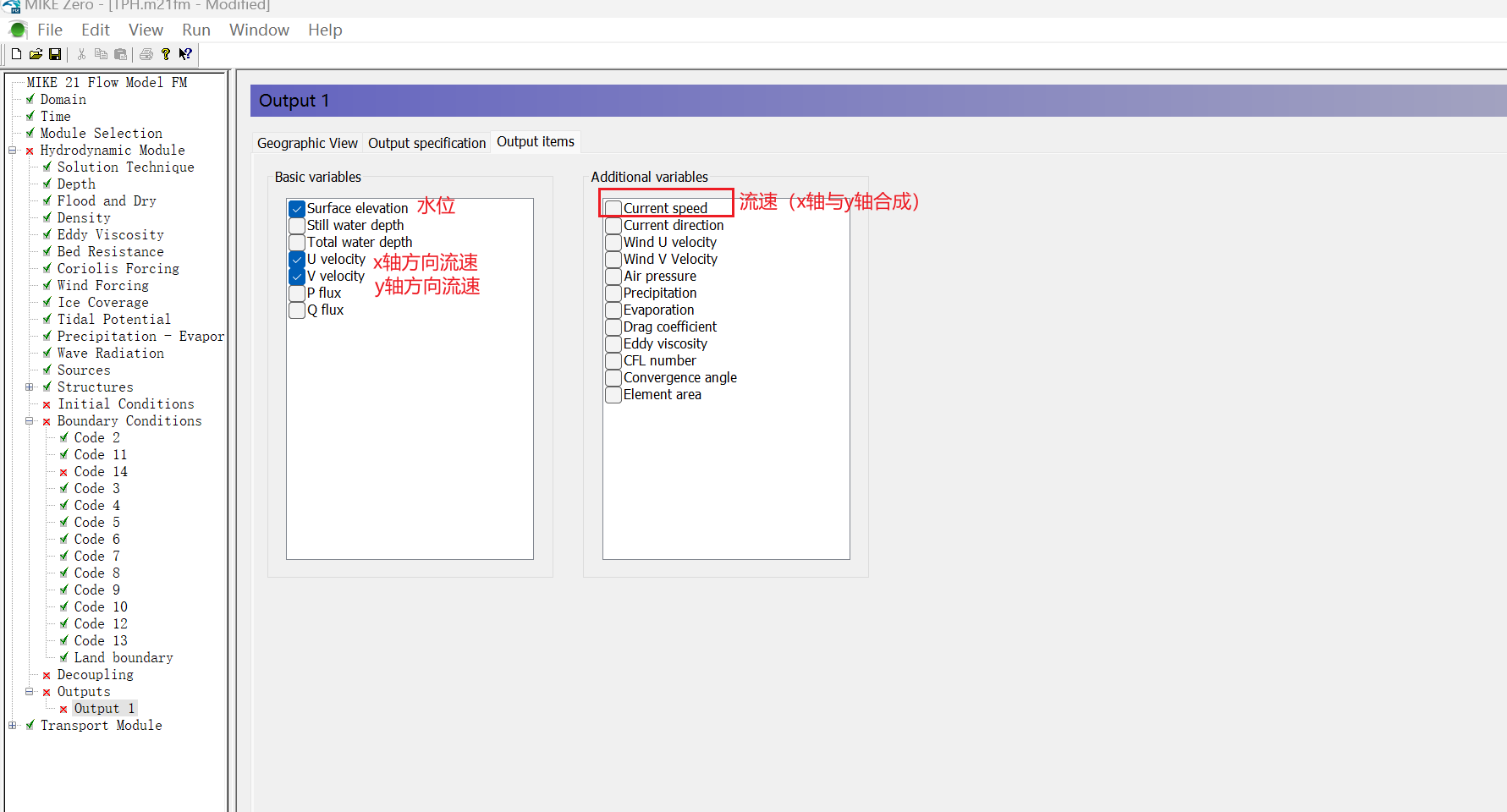

output（输出）：
二维，点、线、面均可输出

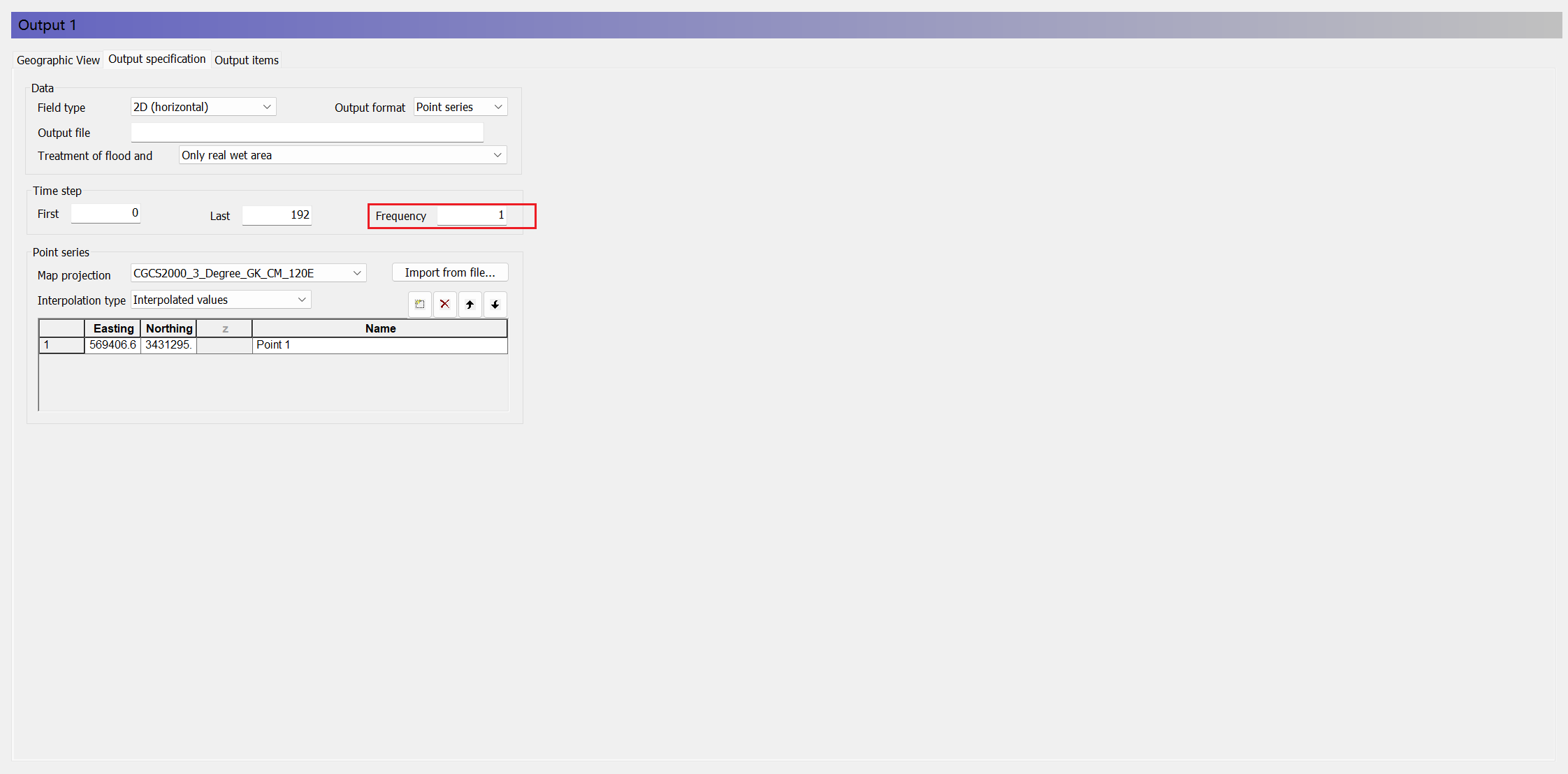

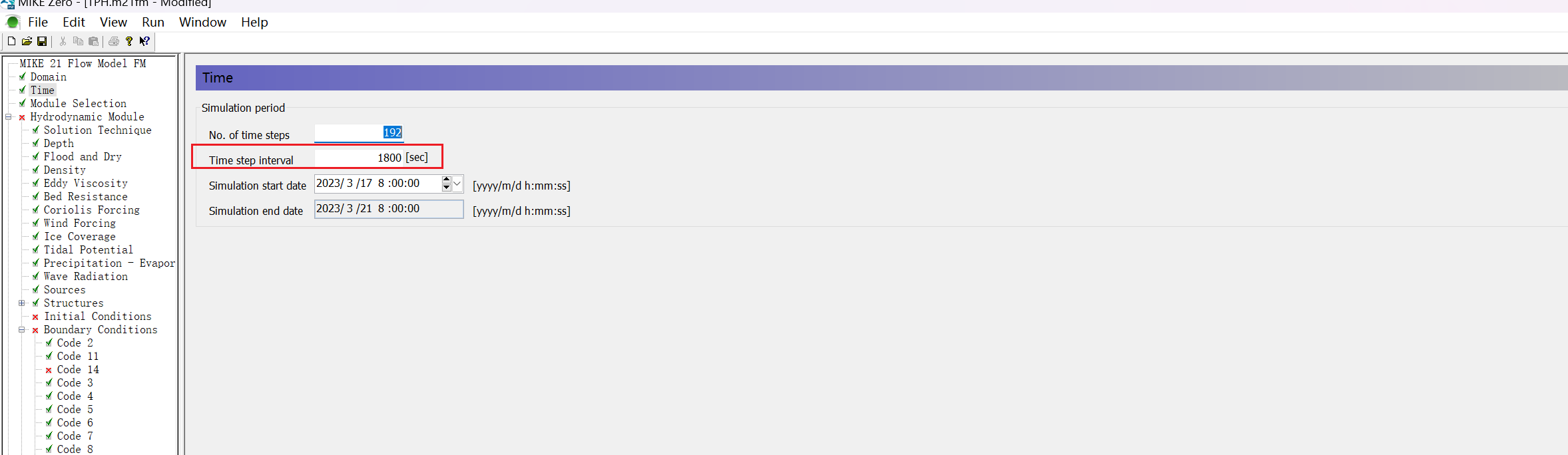

output中对应的Frequency为1，表示1个时间步长，对应在time中时间步长是1800s，即每次间隔1800s
MIKE21运行

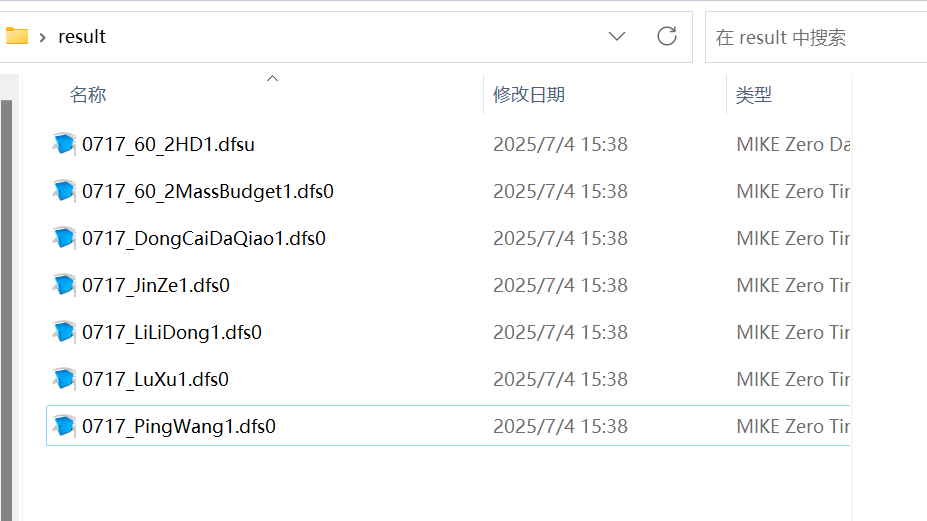

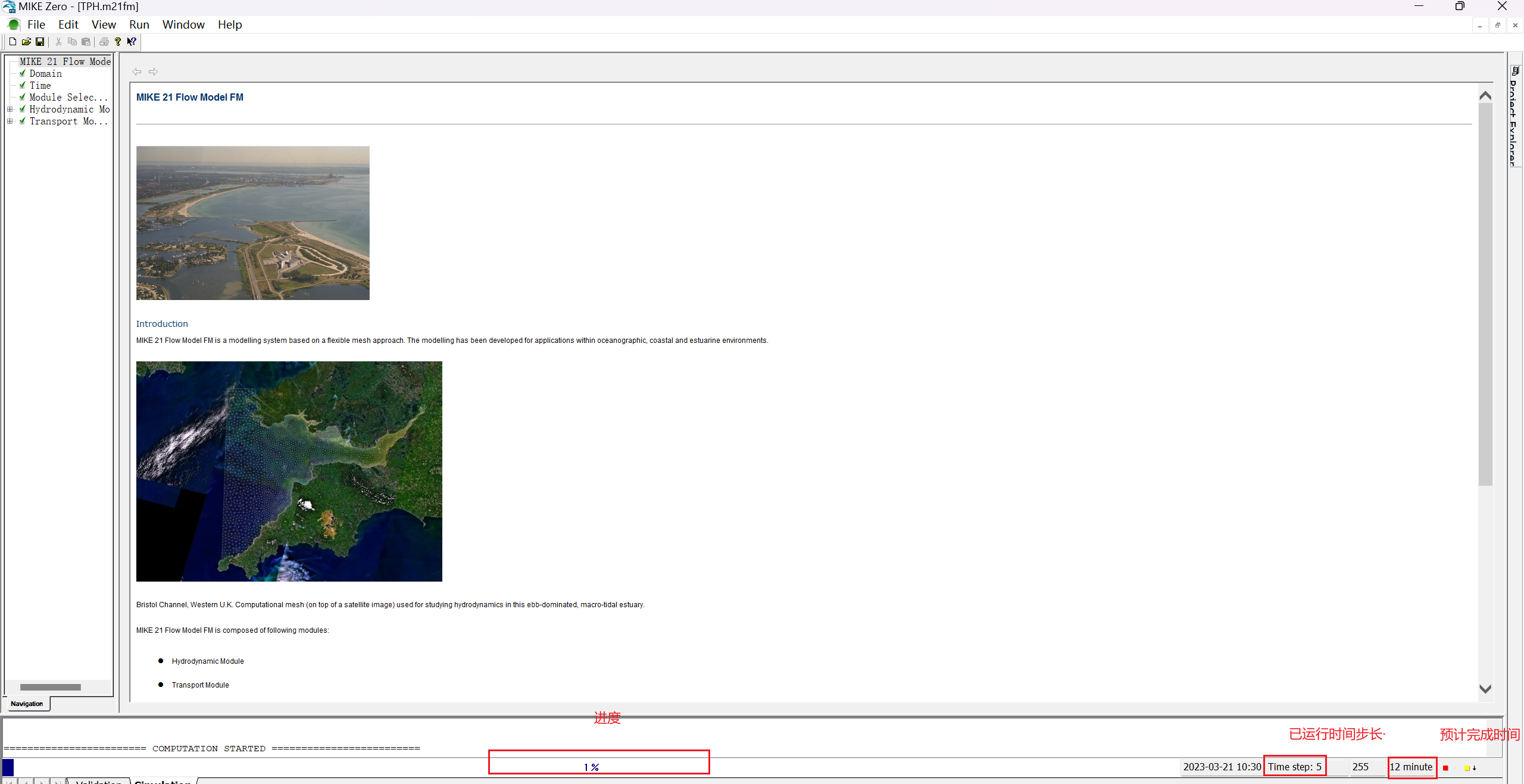

对于创建配置好的m21fm文件，所有选项都是绿色的勾才能运行。结果文件可以自定义，或者默认就是在m21fm文件下面生成该文件的result文件夹。

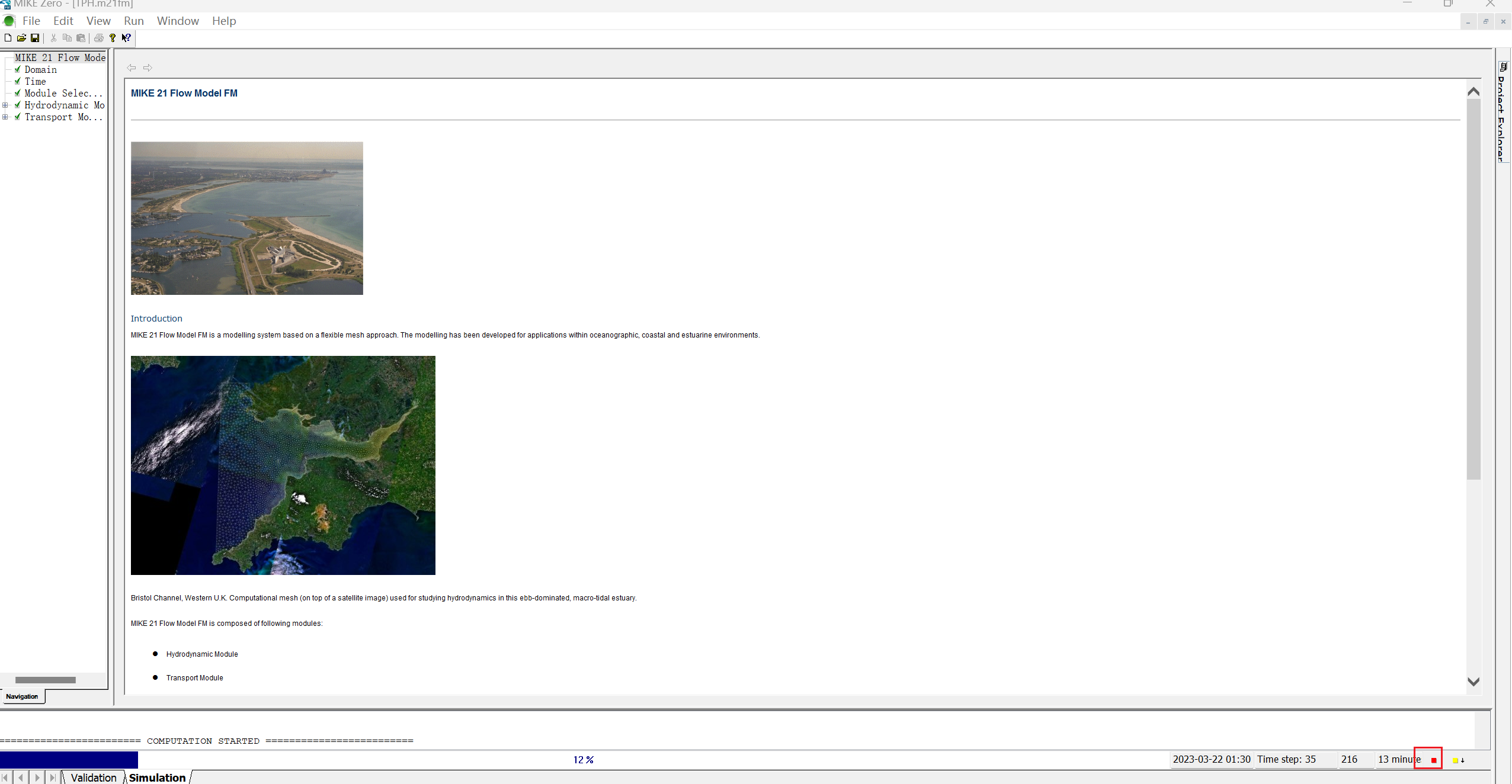

想要停止运行，点击红色的按钮即可（但已经生成的文件不会清除）.黄色按钮是调整这个MIKE的优先级，避免影响你电脑的其他操作，最低就是暂停mike 程序的执行，一般等级为normal即可。

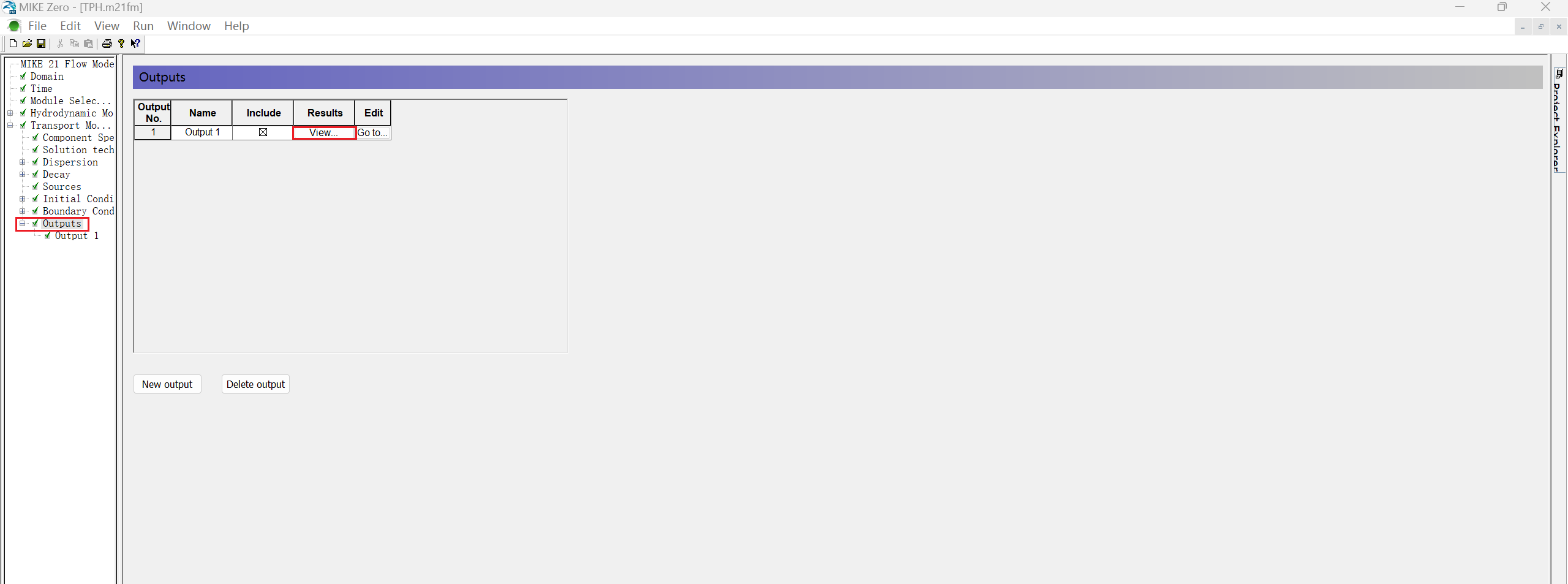

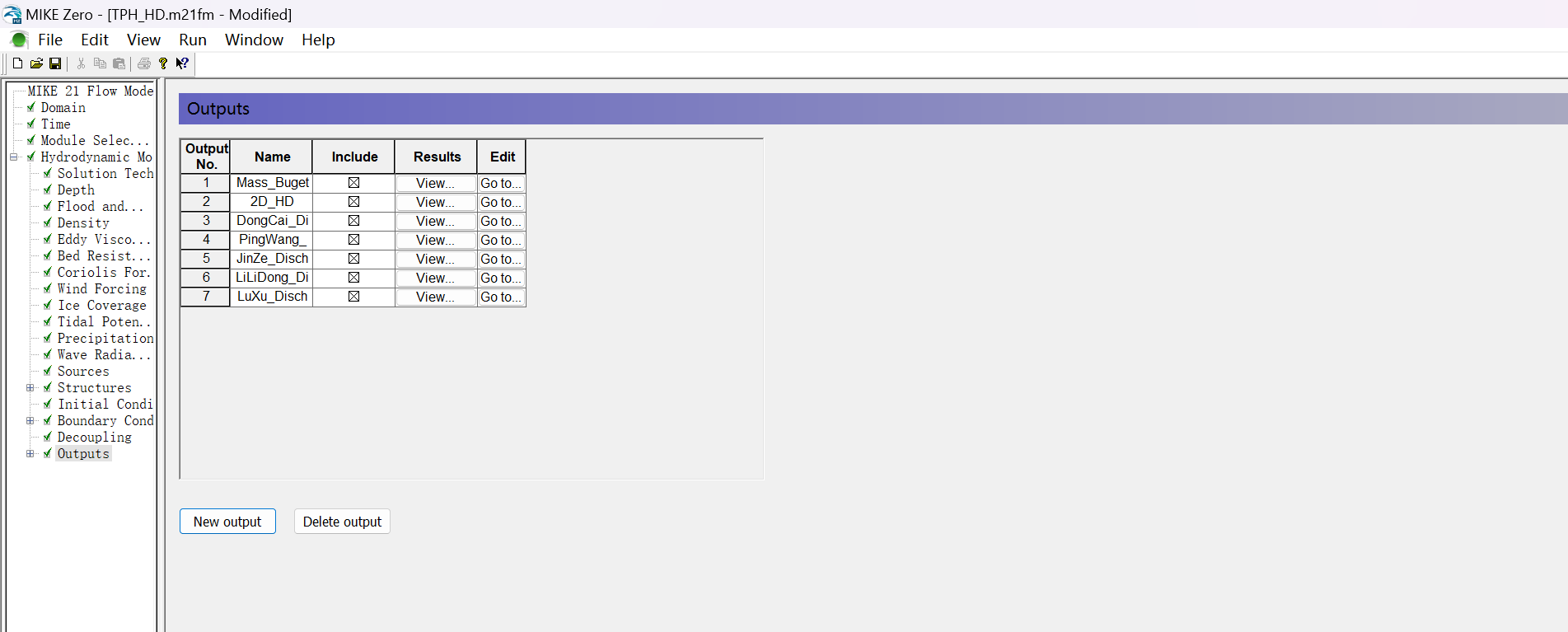

生成成功后，在outputs中可以查看运行结果，或者直接去生成的文件夹内，打开对应的结果文件。
MIKE21生成网格
- 对于已知流向的区域使用四边形网格
- 对于未知流向的区域使用三角形网格

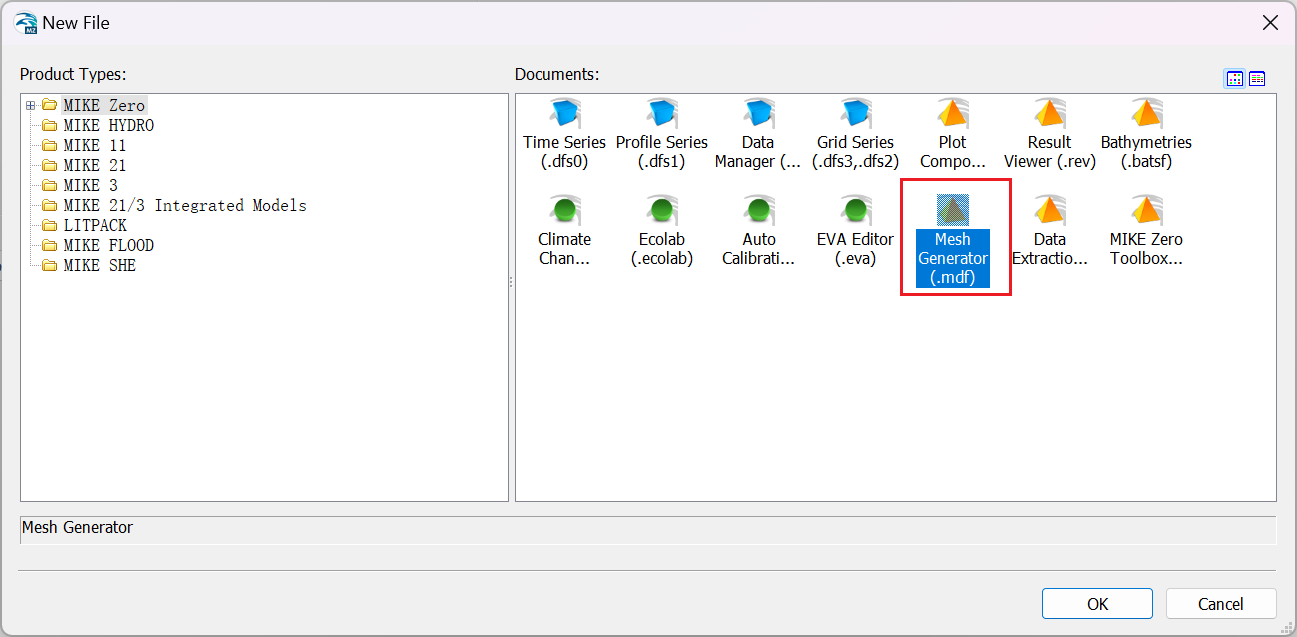

在mike zero中新建一个mdf文件（Mesh Generator）

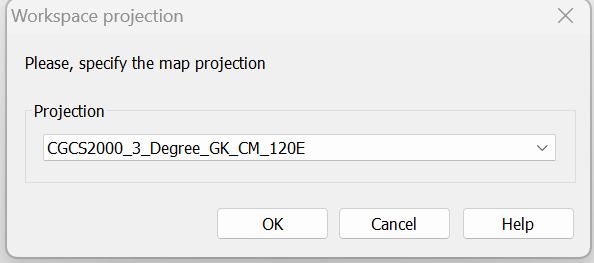

选择工具区的投影

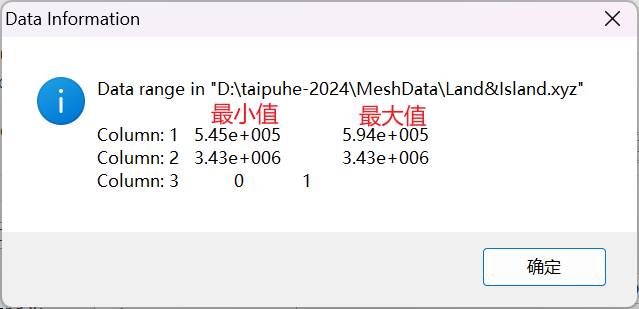

随后导入边界线（land文件，后缀为.xyz）

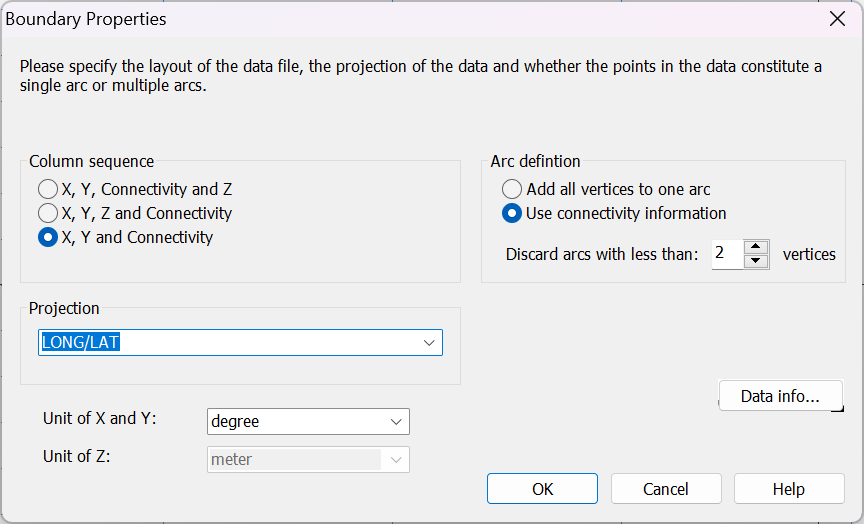

比如我原始数据是经纬度坐标投影，加上连续性，就按以下设置进行：

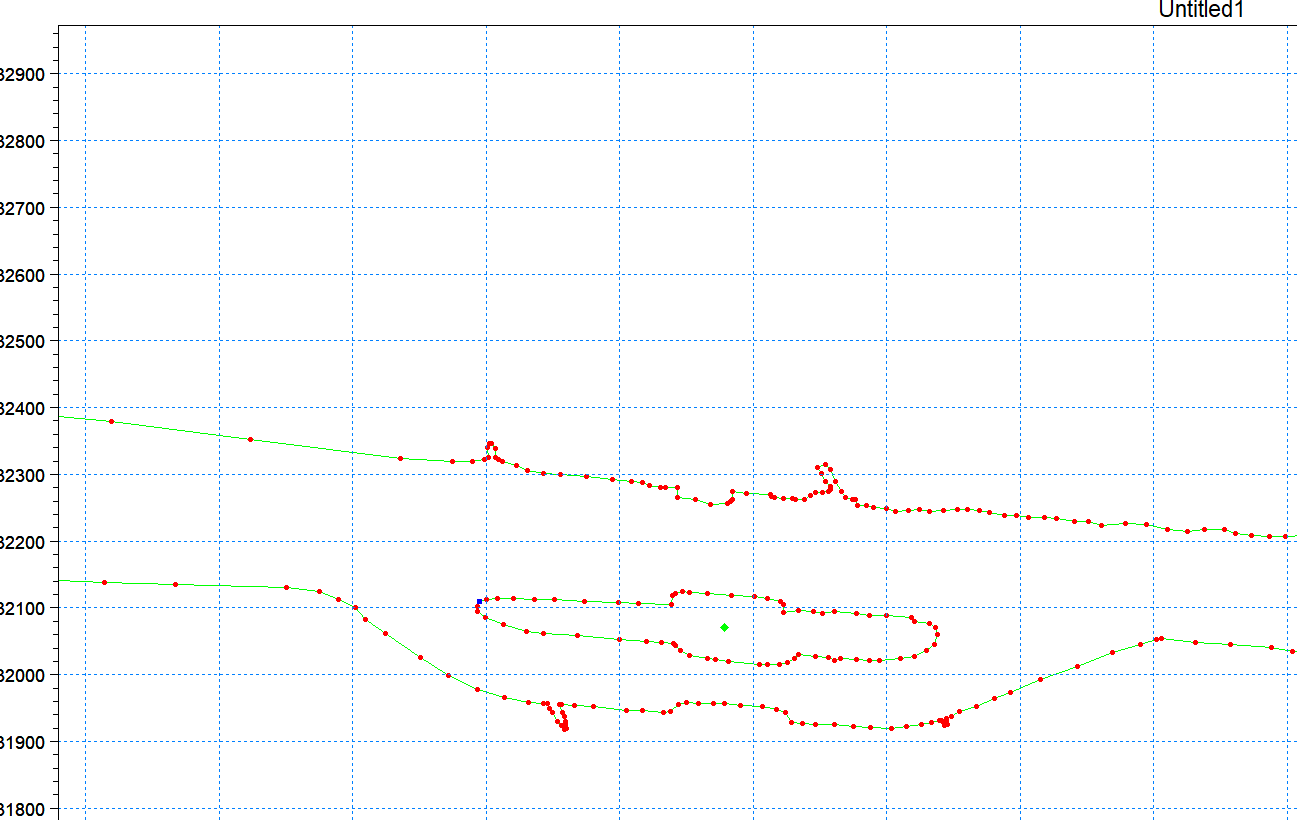

导入结果：

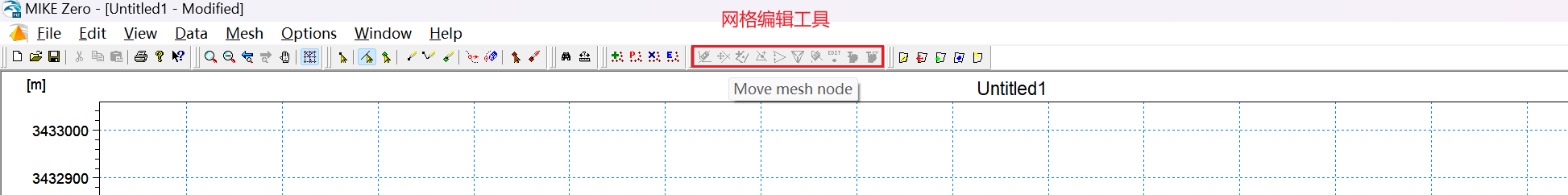

对边界进行操作工具：
注：
正常拖动一次就失效，按住shift就可以实现连续拖动

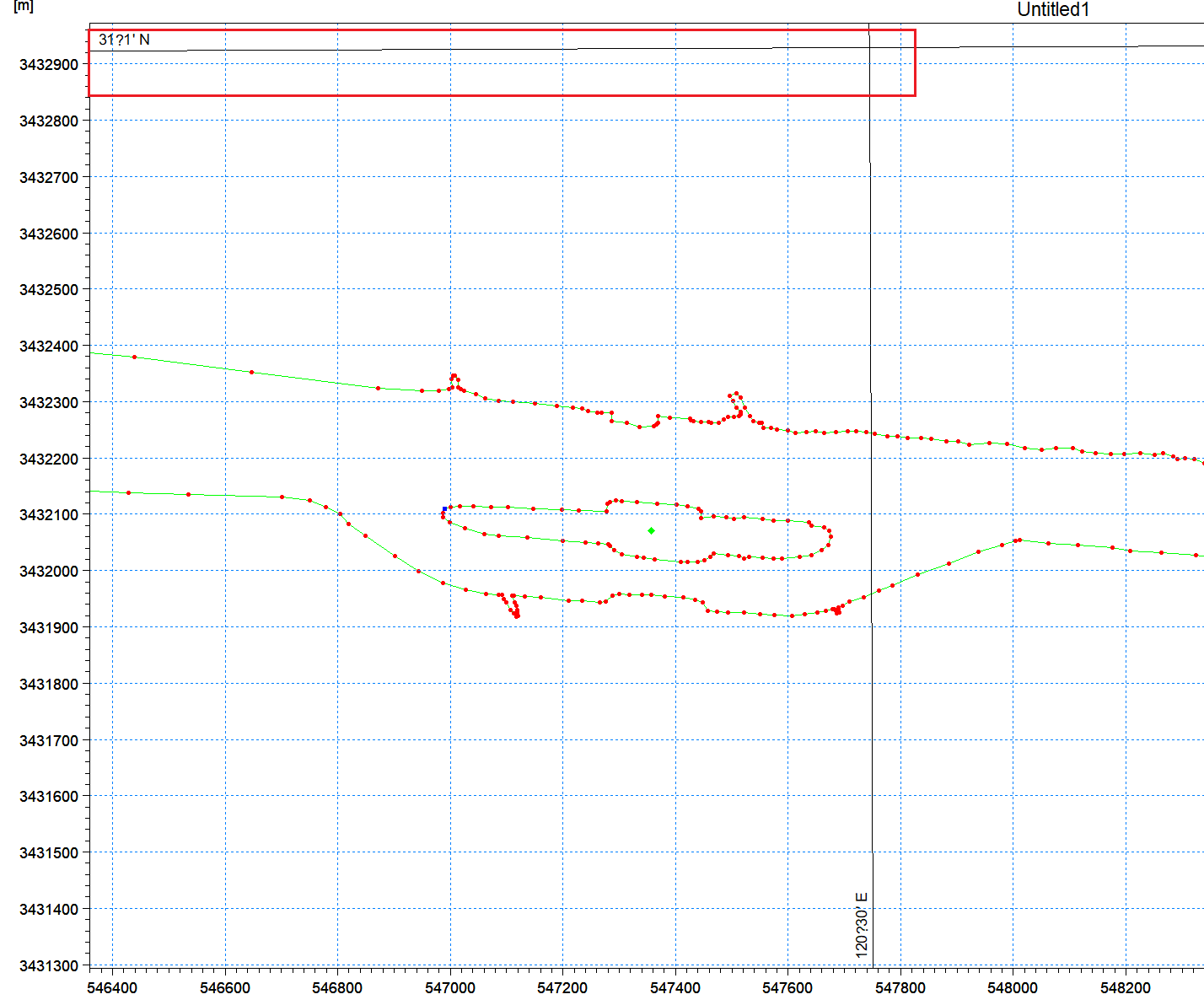

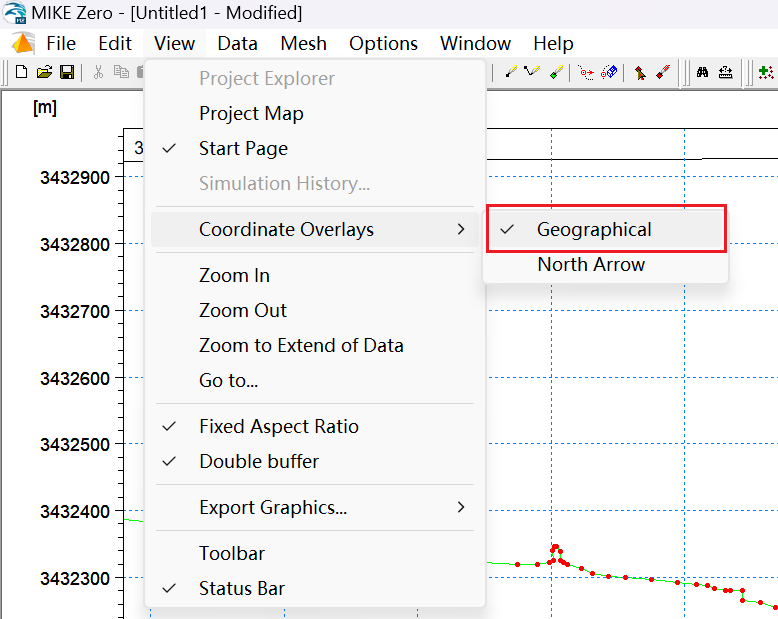

去除经纬度线：
在view-coordinate overlays，取消勾选Geography

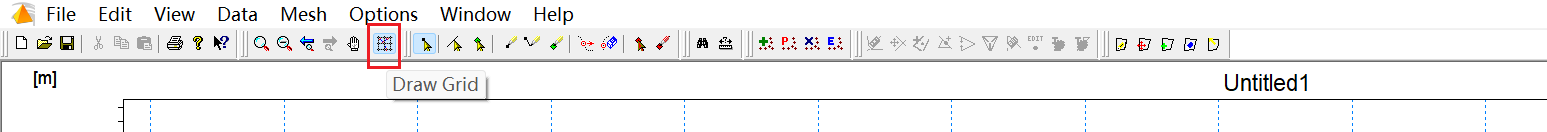

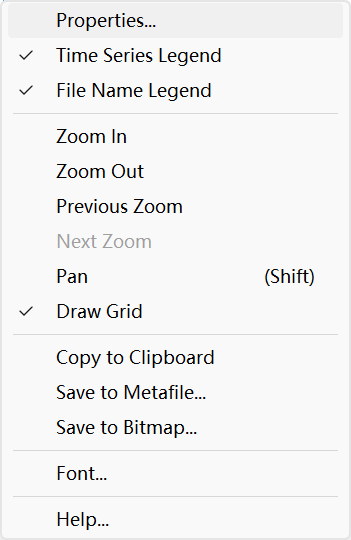

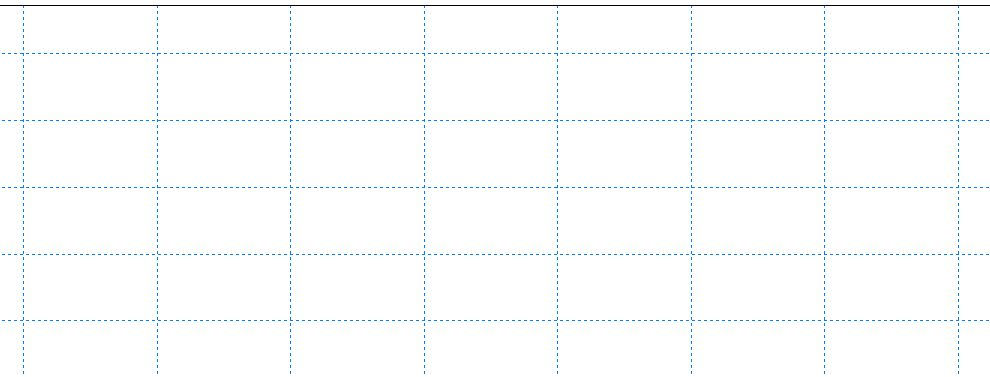

如果想去除这种网格线，就取消draw grid

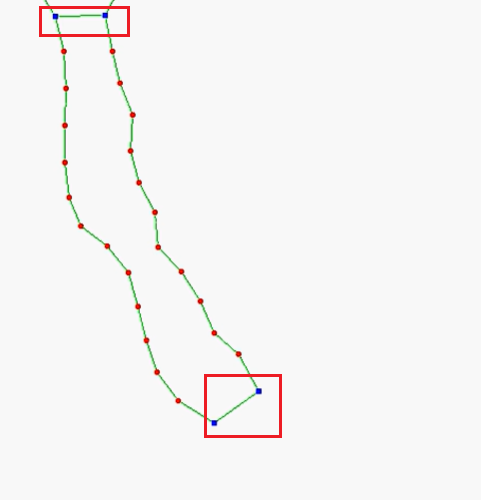

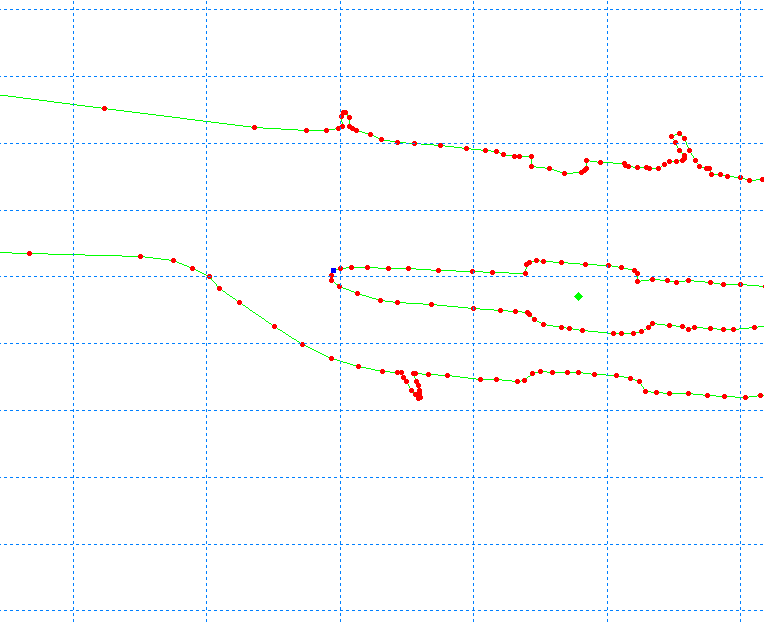

这些红色或蓝色的点，后面是三角形的顶点，所以有时想要均匀分布，可以按照下面操作：

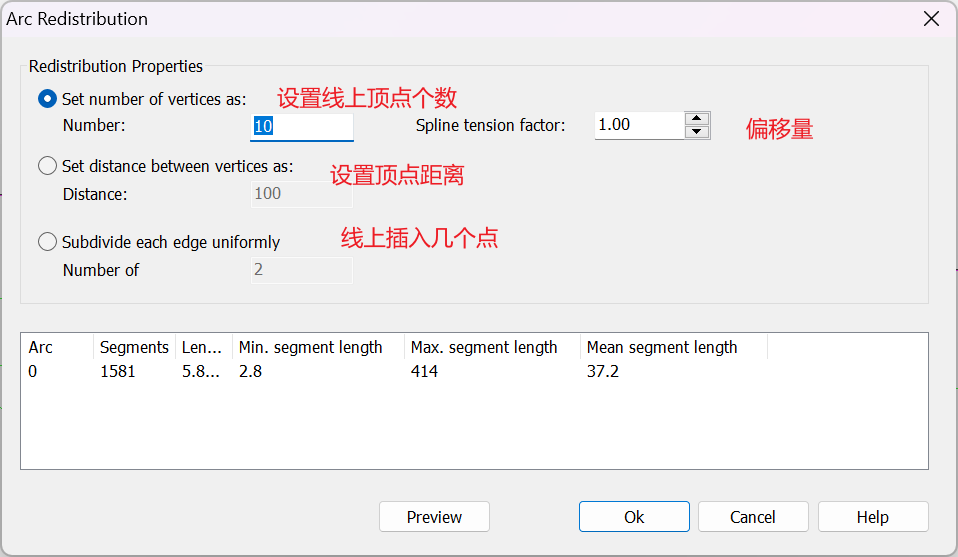

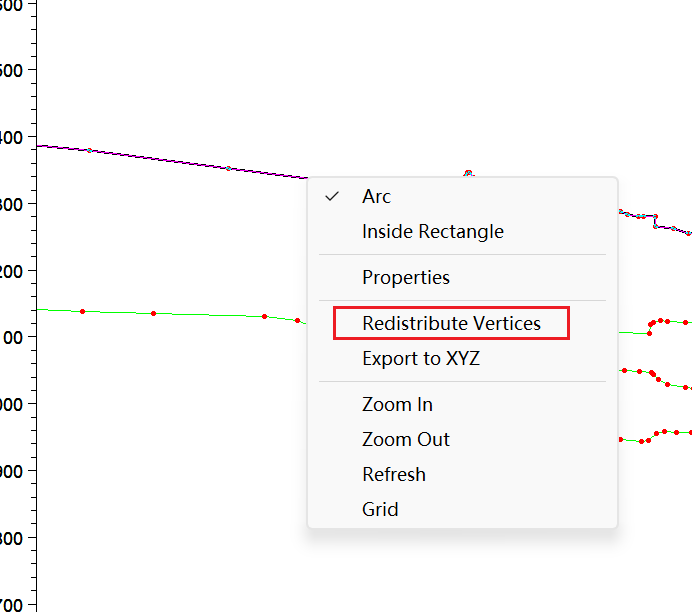

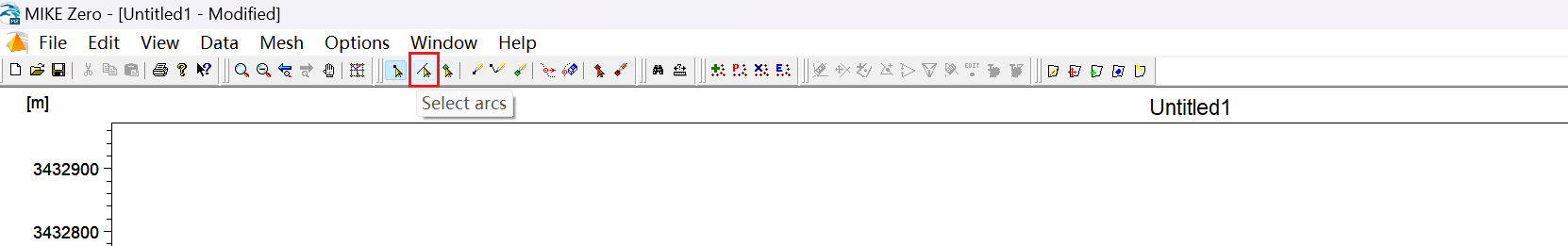

点击选择线，选中后右键，选择重分配
注：
模型边界一定是封闭的，不能有开口，如果开口用画线工具连接起来（蓝色的点才能连接）。

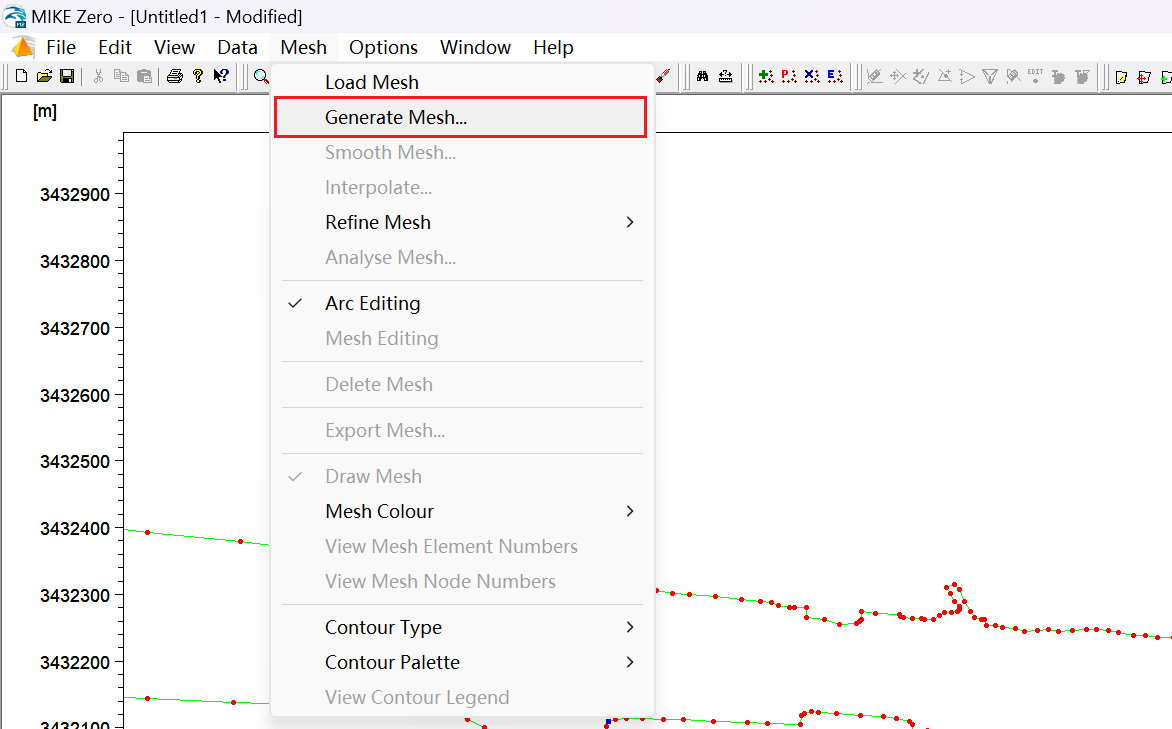

划分三角形单元：

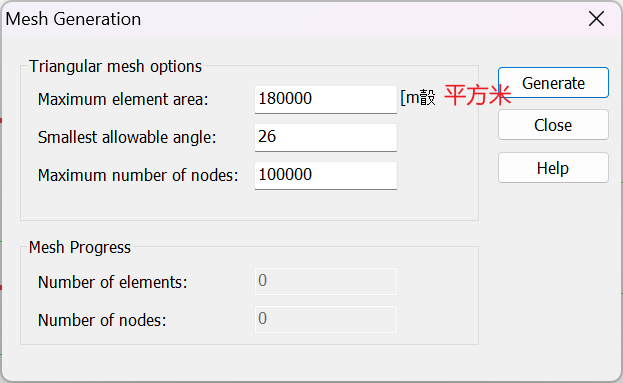

mesh-generate mesh
从上至下依次为最大三角形面积、最小三角形角度（防止生成畸形三角形）、最大节点个数。划分三角形就主要调整前两个值，点击generate生成。
注：
最小三角形角度在26~35之间，最大三角形面积建议取你想要的等边三角形面积的1.5~2倍

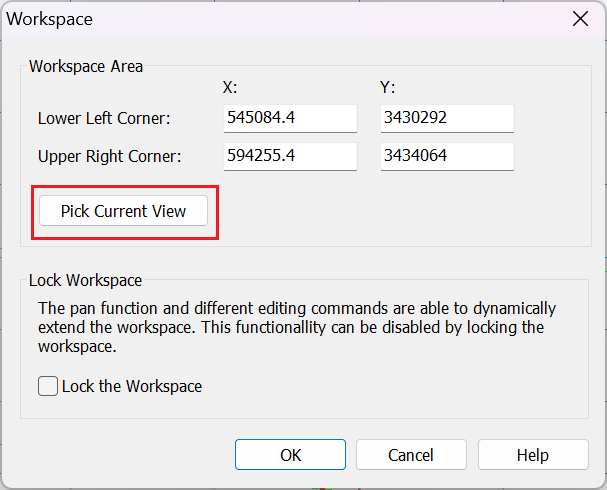

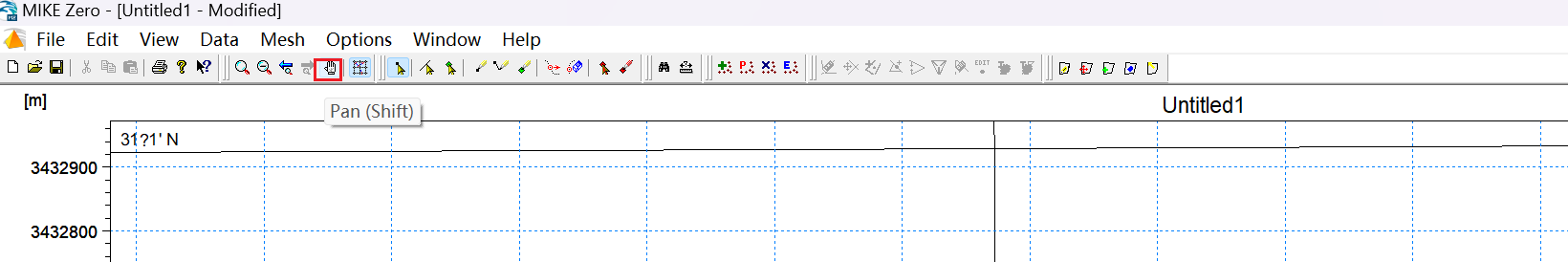

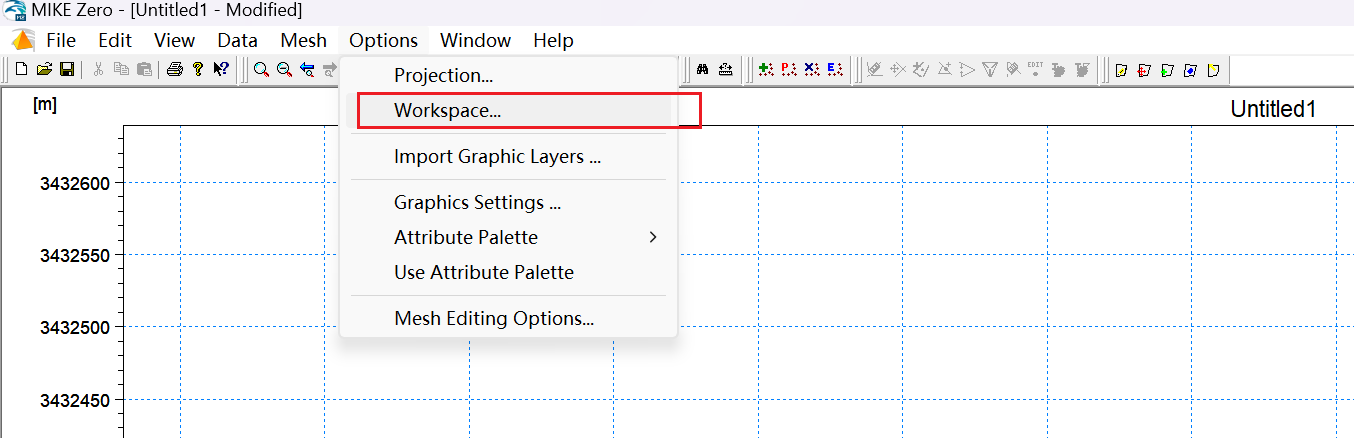

控制工作窗口位置（防止作图过程中乱动）
这样就被固定在当前的范围内了

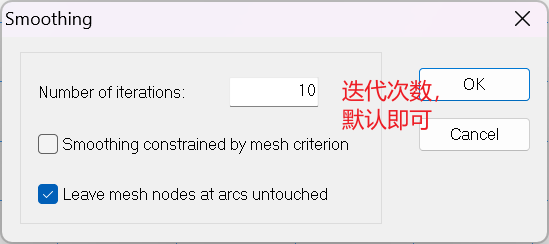

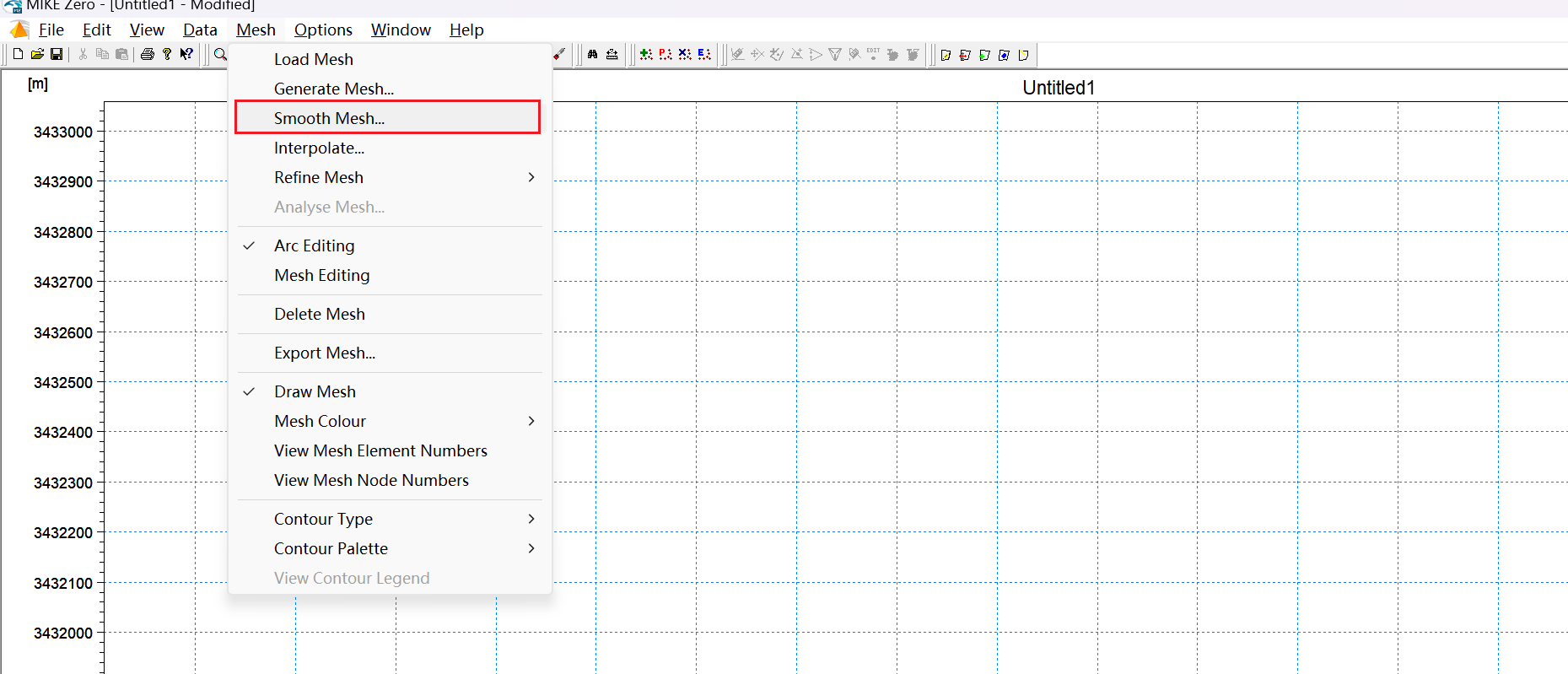

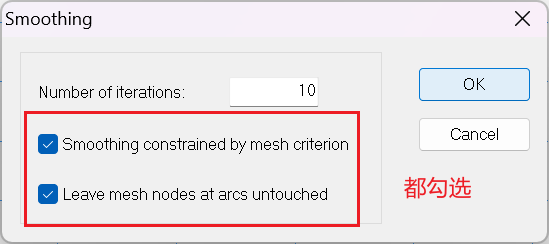

让三角形更平滑，mesh-smooth mesh
导入水深点数据：

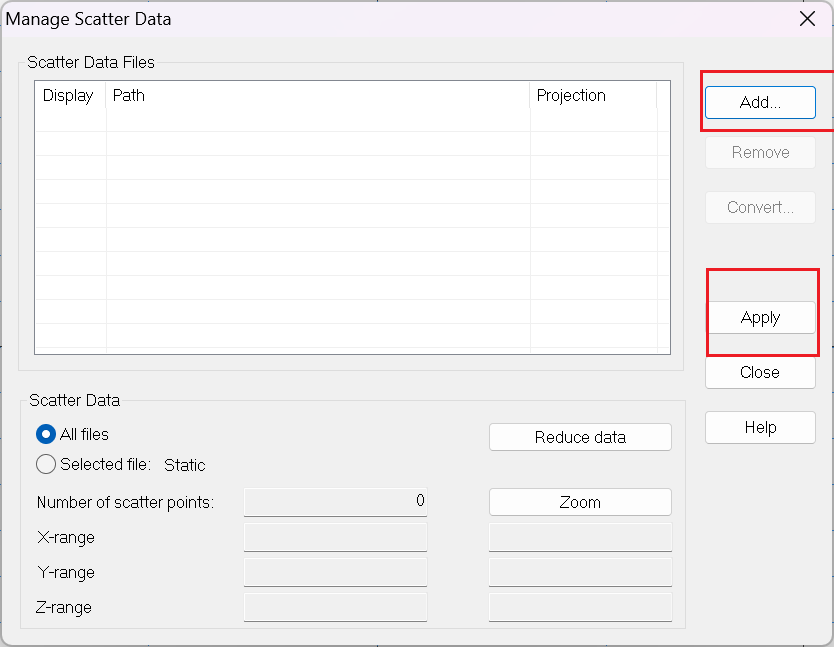

data-manage scatter data

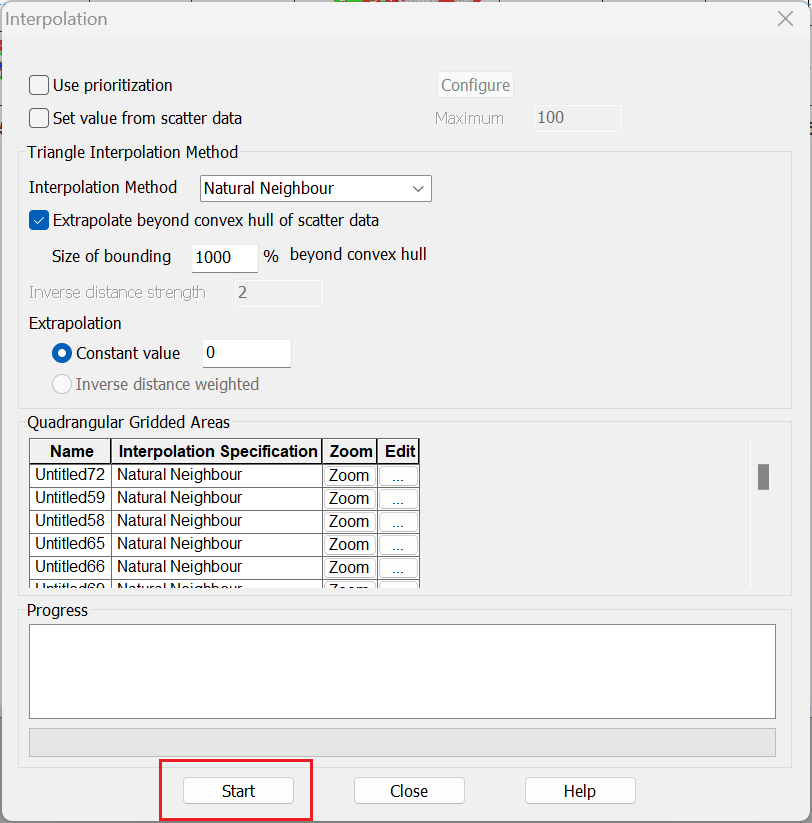

插值：

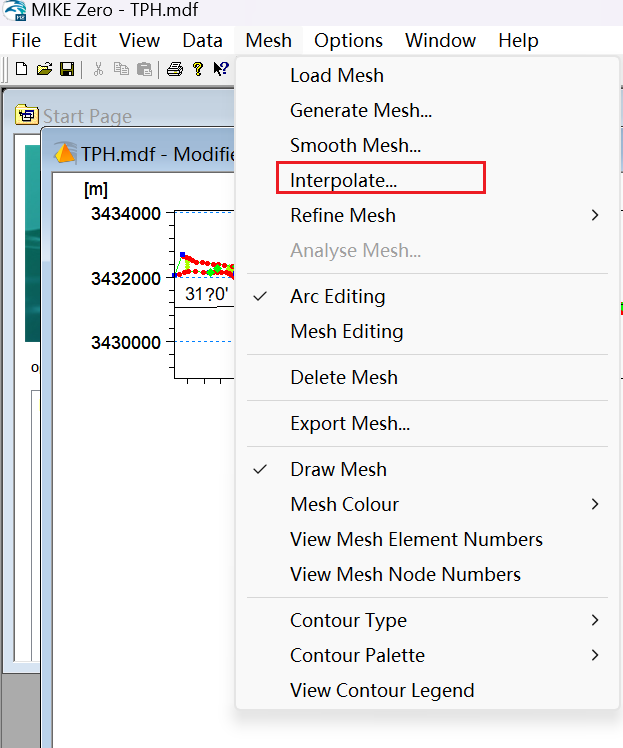

Mesh-interpolation
这有两种插值方法，自然邻近法（推荐）与线性插值法。默认设置即可，不需要更改，点击start开始插值。
refine mesh：
一般来说，水深大的三角形大，水浅的三角形小，refine mesh就是将水深与mesh连接起来。要想refine，必须先在前面加个点。

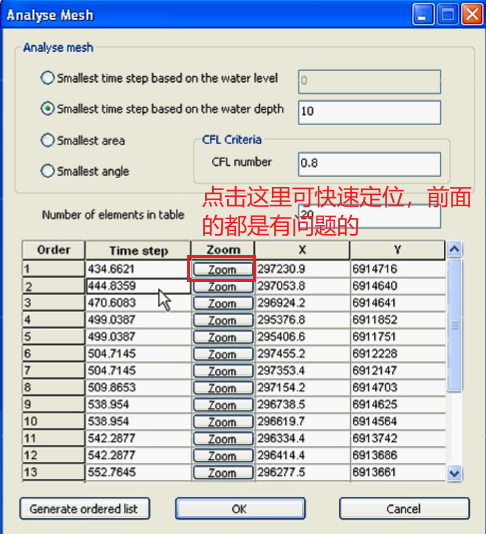

Analyse Mesh:
分析生成网格的好坏
mesh文件导出：

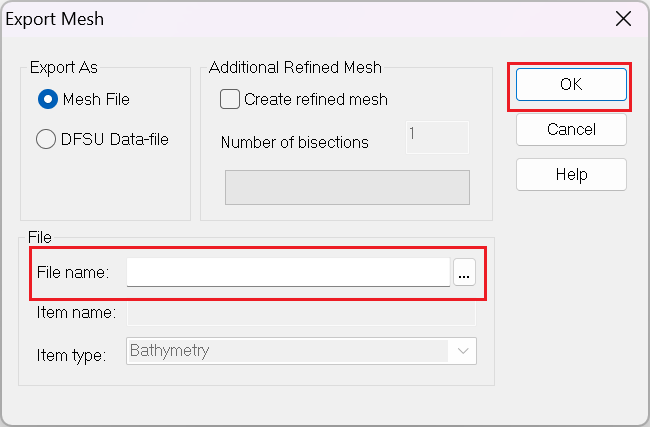

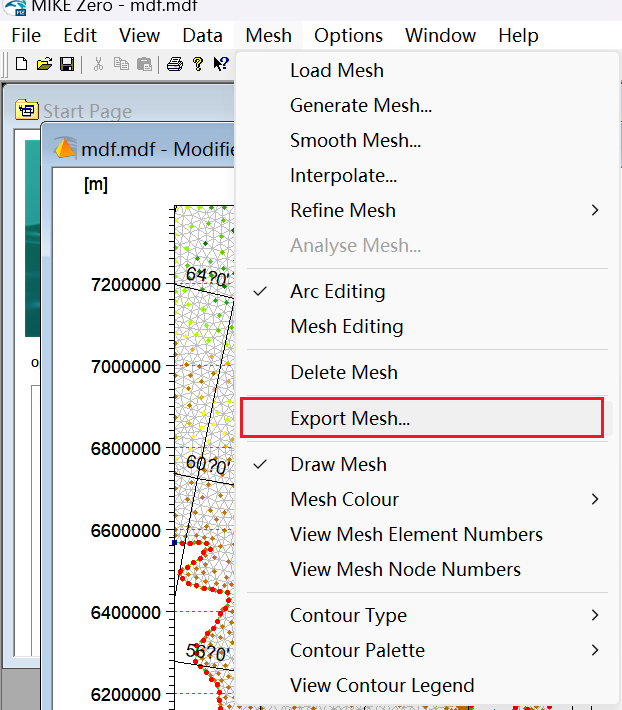

做好后，mesh-export mesh（.mesh文件或者dfsu文件，mesh是必须的）

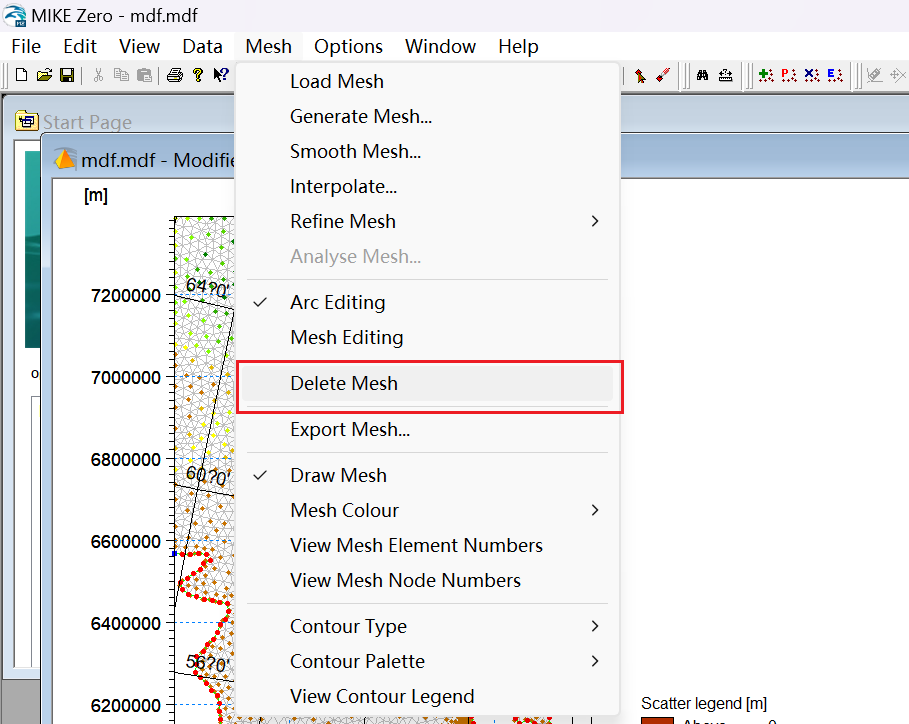

删除mesh：
mesh-delete mesh
将红色节点变为蓝色节点：

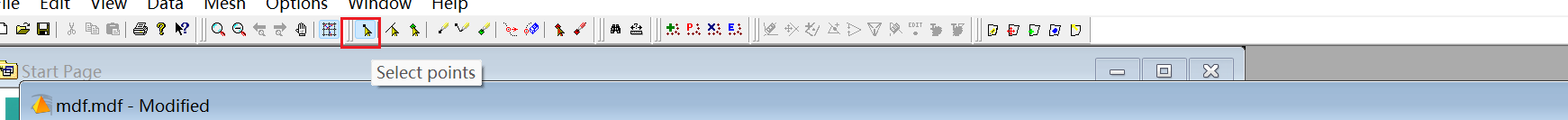

选择select points
选中的点右键，vertices-nodes

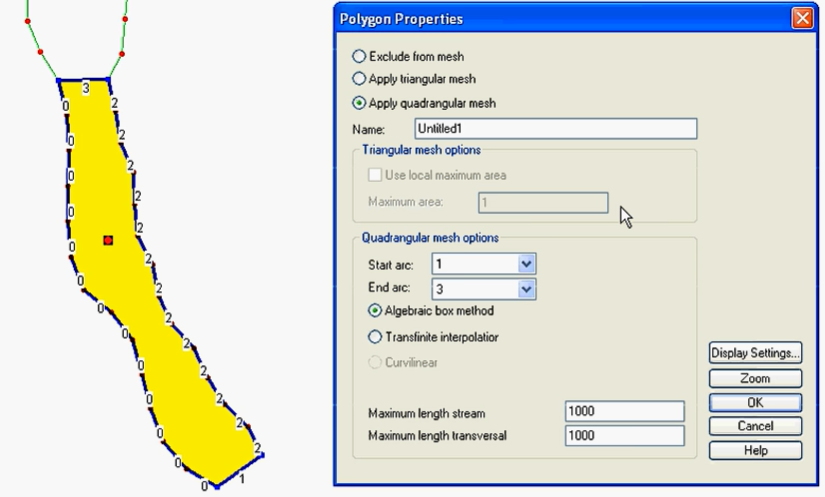

划分四边形单元
四边形上下游中间不能有点，即边缘只能有两个点。
