QCustomPlot绘制交互图

#-------------------------------------------------
#

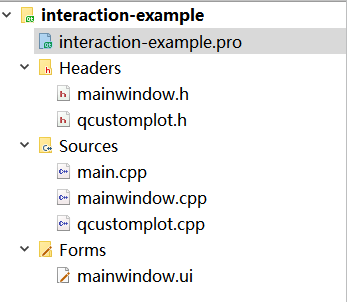

# Project created by QtCreator 2012-03-04T23:24:55
#
#-------------------------------------------------
# 添加QT模块
QT       += core gui
# 如果QT主版本号大于4，则添加widgets和printsupport模块
greaterThan(QT_MAJOR_VERSION, 4): QT += widgets printsupport

# 如果QT主版本号大于4，则添加c++11配置
greaterThan(QT_MAJOR_VERSION, 4): CONFIG += c++11
# 如果QT主版本号小于5，则添加c++11编译选项
lessThan(QT_MAJOR_VERSION, 5): QMAKE_CXXFLAGS += -std=c++11

# 设置目标名称
TARGET = interaction-example
# 设置模板类型为应用程序
TEMPLATE = app

# 添加源文件
SOURCES += main.cpp\
        mainwindow.cpp \
        qcustomplot.cpp

# 添加头文件
HEADERS  += mainwindow.h \
            qcustomplot.h

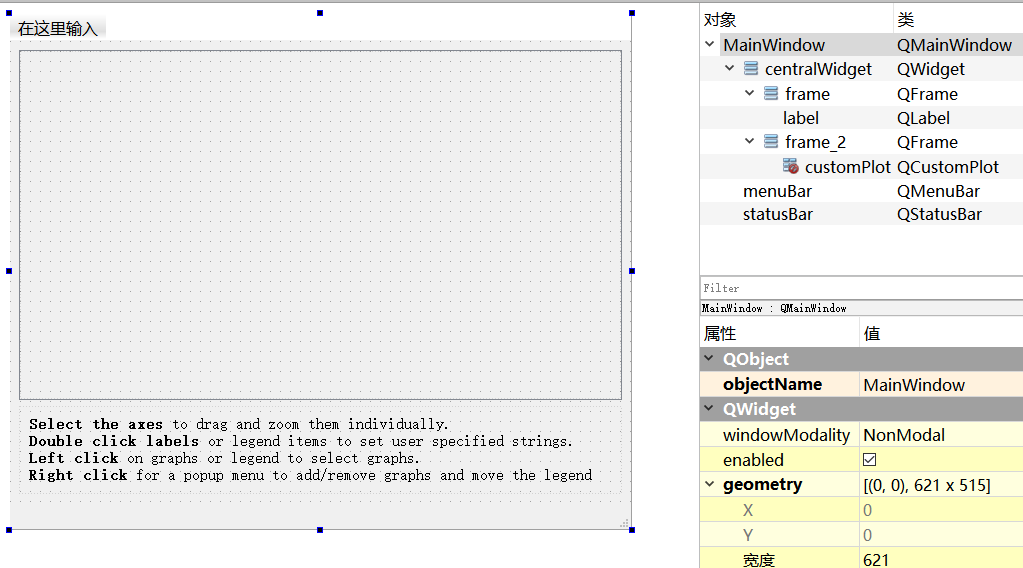

# 添加表单文件
FORMS    += mainwindow.ui

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QInputDialog>
#include "qcustomplot.h"

namespace Ui {
class MainWindow;
}

class MainWindow : public QMainWindow
{
  Q_OBJECT

public:
  // 构造函数
  explicit MainWindow(QWidget *parent = 0);
  // 析构函数
  ~MainWindow();

private slots:
  // 双击标题栏
  void titleDoubleClick(QMouseEvent *event);
  // 双击坐标轴标签
  void axisLabelDoubleClick(QCPAxis* axis, QCPAxis::SelectablePart part);
  // 双击图例
  void legendDoubleClick(QCPLegend* legend, QCPAbstractLegendItem* item);
  // 选择改变
  void selectionChanged();
  // 鼠标按下
  void mousePress();
  // 鼠标滚轮
  void mouseWheel();
  // 添加随机图形
  void addRandomGraph();
  // 移除选中图形
  void removeSelectedGraph();
  // 移除所有图形
  void removeAllGraphs();
  // 上下文菜单请求
  void contextMenuRequest(QPoint pos);
  // 移动图例
  void moveLegend();
  // 图形点击
  void graphClicked(QCPAbstractPlottable *plottable, int dataIndex);

private:
  Ui::MainWindow *ui;
};

#endif // MAINWINDOW_H

#include "mainwindow.h"
#include "ui_mainwindow.h"

// MainWindow类的构造函数，初始化窗口和UI
MainWindow::MainWindow(QWidget *parent) :
  QMainWindow(parent),
  ui(new Ui::MainWindow)
{
  // 设置随机数种子 获取当前时间，并将其转换为自1970年1月1日以来的毫秒数,将毫秒数除以1000，得到秒数
  std::srand(QDateTime::currentDateTime().toMSecsSinceEpoch()/1000.0);
  // 设置UI
  ui->setupUi(this);

  // 设置交互方式
  // 设置自定义绘图控件的交互方式，包括范围拖动、范围缩放、选择坐标轴、选择图例和选择绘图元素
  ui->customPlot->setInteractions(QCP::iRangeDrag | QCP::iRangeZoom | QCP::iSelectAxes |
                                  QCP::iSelectLegend | QCP::iSelectPlottables);

  // 设置坐标轴范围
  ui->customPlot->xAxis->setRange(-8, 8);
  ui->customPlot->yAxis->setRange(-5, 5);
  // 设置坐标轴 axisRect获取绘图区域 setupFullAxesBox自动为绘图区域添加顶部、底部、左侧和右侧的轴??
  ui->customPlot->axisRect()->setupFullAxesBox();

  // 设置标题
  ui->customPlot->plotLayout()->insertRow(0);
  QCPTextElement *title = new QCPTextElement(ui->customPlot, "Interaction Example", QFont("sans", 17, QFont::Bold));
  ui->customPlot->plotLayout()->addElement(0, 0, title);

  // 设置坐标轴标签
  ui->customPlot->xAxis->setLabel("x Axis");
  ui->customPlot->yAxis->setLabel("y Axis");
  // 设置图例
  ui->customPlot->legend->setVisible(true);
  QFont legendFont = font();
  legendFont.setPointSize(10);
  ui->customPlot->legend->setFont(legendFont);
  ui->customPlot->legend->setSelectedFont(legendFont);
  // 设置图例的可选择部分为图例项
  ui->customPlot->legend->setSelectableParts(QCPLegend::spItems); // legend box shall not be selectable, only legend items

  // 添加随机图形
  addRandomGraph();
  addRandomGraph();
  addRandomGraph();
  addRandomGraph();

  // 重绘图形
  // 调整坐标轴范围，使其适应数据
  ui->customPlot->rescaleAxes();

  // 连接槽函数，将一些轴的选择绑定在一起（特别是相反的轴）:
  connect(ui->customPlot, SIGNAL(selectionChangedByUser()), this, SLOT(selectionChanged()));
  // 连接槽函数，处理当轴被选择时，只有该方向可以被拖动和缩放:
  connect(ui->customPlot, SIGNAL(mousePress(QMouseEvent*)), this, SLOT(mousePress()));
  connect(ui->customPlot, SIGNAL(mouseWheel(QWheelEvent*)), this, SLOT(mouseWheel()));

  // 使底部和左侧轴的范围同步到顶部和右侧轴:
  connect(ui->customPlot->xAxis, SIGNAL(rangeChanged(QCPRange)), ui->customPlot->xAxis2, SLOT(setRange(QCPRange)));
  connect(ui->customPlot->yAxis, SIGNAL(rangeChanged(QCPRange)), ui->customPlot->yAxis2, SLOT(setRange(QCPRange)));

  // 连接一些交互槽函数:
  connect(ui->customPlot, SIGNAL(axisDoubleClick(QCPAxis*,QCPAxis::SelectablePart,QMouseEvent*)), this, SLOT(axisLabelDoubleClick(QCPAxis*,QCPAxis::SelectablePart)));
  connect(ui->customPlot, SIGNAL(legendDoubleClick(QCPLegend*,QCPAbstractLegendItem*,QMouseEvent*)), this, SLOT(legendDoubleClick(QCPLegend*,QCPAbstractLegendItem*)));
  connect(title, SIGNAL(doubleClicked(QMouseEvent*)), this, SLOT(titleDoubleClick(QMouseEvent*)));

  // 连接槽函数，当图形被点击时，在状态栏显示消息:
  connect(ui->customPlot, SIGNAL(plottableClick(QCPAbstractPlottable*,int,QMouseEvent*)), this, SLOT(graphClicked(QCPAbstractPlottable*,int)));

  // 设置策略并连接上下文菜单弹出槽函数:
  ui->customPlot->setContextMenuPolicy(Qt::CustomContextMenu);
  connect(ui->customPlot, SIGNAL(customContextMenuRequested(QPoint)), this, SLOT(contextMenuRequest(QPoint)));
}

// MainWindow类的析构函数，删除UI
MainWindow::~MainWindow()
{
  delete ui;
}

// 标题双击槽函数，双击标题时设置新的标题
void MainWindow::titleDoubleClick(QMouseEvent* event)
{
  Q_UNUSED(event) // 忽略event参数
  if (QCPTextElement *title = qobject_cast<QCPTextElement*>(sender())) // 如果sender()是一个QCPTextElement对象
  {
    // Set the plot title by double clicking on it
    bool ok;
    QString newTitle = QInputDialog::getText(this, "QCustomPlot example", "New plot title:", QLineEdit::Normal, title->text(), &ok); // 弹出一个对话框，让用户输入新的标题
    if (ok)
    {
      title->setText(newTitle); // 设置新的标题
      ui->customPlot->replot(); // 重新绘制图表
    }
  }
}

// 坐标轴标签双击槽函数，双击坐标轴标签时设置新的标签
void MainWindow::axisLabelDoubleClick(QCPAxis *axis, QCPAxis::SelectablePart part)
{
  // 设置轴标签通过双击轴标签
  if (part == QCPAxis::spAxisLabel) // 仅当实际轴标签被点击时做出反应，而不是刻度标签或轴主干
  {
    bool ok;
    // 弹出一个对话框，让用户输入新的轴标签
    QString newLabel = QInputDialog::getText(this, "QCustomPlot example", "New axis label:", QLineEdit::Normal, axis->label(), &ok);
    if (ok)
    {
      // 设置新的轴标签
      axis->setLabel(newLabel);
      // 重新绘制图表
      ui->customPlot->replot();
    }
  }
}

// 图例双击槽函数，双击图例项时重命名图形
void MainWindow::legendDoubleClick(QCPLegend *legend, QCPAbstractLegendItem *item)
{
  // Rename a graph by double clicking on its legend item
  Q_UNUSED(legend)
  if (item) // 仅在点击了项目时做出反应（用户可能点击了图例边框的填充区域，此时item为0）
  {
    QCPPlottableLegendItem *plItem = qobject_cast<QCPPlottableLegendItem*>(item);
    bool ok;
    // 弹出一个对话框，让用户输入新的图名
    QString newName = QInputDialog::getText(this, "QCustomPlot example", "New graph name:", QLineEdit::Normal, plItem->plottable()->name(), &ok);
    if (ok)
    {
      // 将新的图名赋值给plottable
      plItem->plottable()->setName(newName);
      // 重新绘制图表
      ui->customPlot->replot();
    }
  }
}

// 选择改变槽函数，同步轴的选择状态
void MainWindow::selectionChanged()
{
  /*
   通常情况下，轴基线、轴刻度标签和轴标签是可以分别选择的，但我们希望用户只能整体选择轴，
   因此我们将刻度标签和轴基线的选择状态绑定在一起。然而，轴标签可以单独选择。

   左轴和右轴的选择状态需要同步，底轴和顶轴的选择状态也需要同步。

   此外，我们希望将图形的选择状态与相应的图例项的选择状态同步。这样，用户可以通过点击图形本身或其图例项来选择图形。
  */
  // 使顶部和底部轴同步选择，并将轴和刻度标签作为一个可选择的对象:
  if (ui->customPlot->xAxis->selectedParts().testFlag(QCPAxis::spAxis) || ui->customPlot->xAxis->selectedParts().testFlag(QCPAxis::spTickLabels) ||
      ui->customPlot->xAxis2->selectedParts().testFlag(QCPAxis::spAxis) || ui->customPlot->xAxis2->selectedParts().testFlag(QCPAxis::spTickLabels))
  {
    // 如果顶部或底部轴被选中，则将顶部和底部轴都设置为选中状态
    ui->customPlot->xAxis2->setSelectedParts(QCPAxis::spAxis|QCPAxis::spTickLabels);
    ui->customPlot->xAxis->setSelectedParts(QCPAxis::spAxis|QCPAxis::spTickLabels);
  }
  // 使左侧和右侧轴同步选择，并将轴和刻度标签作为一个可选择的对象:
  if (ui->customPlot->yAxis->selectedParts().testFlag(QCPAxis::spAxis) || ui->customPlot->yAxis->selectedParts().testFlag(QCPAxis::spTickLabels) ||
      ui->customPlot->yAxis2->selectedParts().testFlag(QCPAxis::spAxis) || ui->customPlot->yAxis2->selectedParts().testFlag(QCPAxis::spTickLabels))
  {
    // 如果左侧或右侧轴被选中，则将左侧和右侧轴都设置为选中状态
    ui->customPlot->yAxis2->setSelectedParts(QCPAxis::spAxis|QCPAxis::spTickLabels);
    ui->customPlot->yAxis->setSelectedParts(QCPAxis::spAxis|QCPAxis::spTickLabels);
  }

  // 同步图形的选择状态与相应的图例项的选择状态:
  for (int i=0; i<ui->customPlot->graphCount(); ++i)
  {
    // 遍历所有图形
    QCPGraph *graph = ui->customPlot->graph(i);
    // 获取当前图形的图例项
    QCPPlottableLegendItem *item = ui->customPlot->legend->itemWithPlottable(graph);
    // 如果图形或图例项被选中，则将图例项和图形都设置为选中状态
    if (item->selected() || graph->selected())
    {
      item->setSelected(true);
      graph->setSelection(QCPDataSelection(graph->data()->dataRange()));
    }
  }
}

// 鼠标按下槽函数，如果选择了轴，则只允许拖动该轴的方向
void MainWindow::mousePress()
{
  // if an axis is selected, only allow the direction of that axis to be dragged
  // if no axis is selected, both directions may be dragged

  // 如果x轴被选中
  if (ui->customPlot->xAxis->selectedParts().testFlag(QCPAxis::spAxis))
    // 设置x轴可拖动
    ui->customPlot->axisRect()->setRangeDrag(ui->customPlot->xAxis->orientation());
  // 如果y轴被选中
  else if (ui->customPlot->yAxis->selectedParts().testFlag(QCPAxis::spAxis))
    // 设置y轴可拖动
    ui->customPlot->axisRect()->setRangeDrag(ui->customPlot->yAxis->orientation());
  // 否则
  else
    // 设置x轴和y轴都可拖动
    ui->customPlot->axisRect()->setRangeDrag(Qt::Horizontal|Qt::Vertical);
}

// 鼠标滚轮槽函数，如果选择了轴，则只允许缩放该轴的方向
void MainWindow::mouseWheel()
{
  // if an axis is selected, only allow the direction of that axis to be zoomed
  // if no axis is selected, both directions may be zoomed

  // 如果x轴被选中
  if (ui->customPlot->xAxis->selectedParts().testFlag(QCPAxis::spAxis))
    // 设置x轴的缩放范围
    ui->customPlot->axisRect()->setRangeZoom(ui->customPlot->xAxis->orientation());
  // 如果y轴被选中
  else if (ui->customPlot->yAxis->selectedParts().testFlag(QCPAxis::spAxis))
    // 设置y轴的缩放范围
    ui->customPlot->axisRect()->setRangeZoom(ui->customPlot->yAxis->orientation());
  // 否则
  else
    // 设置水平和垂直方向的缩放范围
    ui->customPlot->axisRect()->setRangeZoom(Qt::Horizontal|Qt::Vertical);
}

// 添加随机图形槽函数，添加随机图形
void MainWindow::addRandomGraph()
{
  int n = 50; // number of points in graph
  // RAND_MAX 0x7fff
  // std::rand()用于生成一个介于0到RAND_MAX之间的随机整数。
  // (std::rand()/(double)RAND_MAX)将生成的随机整数转换为0到1之间的随机浮点数。
  // 对于xScale和yScale，通过加上0.5并乘以2，转换得到的随机浮点数的范围变为1到2之间，作为x轴和y轴的缩放因子。
  double xScale = (std::rand()/(double)RAND_MAX + 0.5)*2; // x轴缩放因子
  double yScale = (std::rand()/(double)RAND_MAX + 0.5)*2; // y轴缩放因子
  // 通过减去0.5并乘以4或10，转换得到的随机浮点数的范围变为-2到2或-5到5之间，作为x轴和y轴的偏移量。
  double xOffset = (std::rand()/(double)RAND_MAX - 0.5)*4; // x轴偏移量
  double yOffset = (std::rand()/(double)RAND_MAX - 0.5)*10; // y轴偏移量
  double r1 = (std::rand()/(double)RAND_MAX - 0.5)*2; // 参数r1
  double r2 = (std::rand()/(double)RAND_MAX - 0.5)*2; // 参数r2
  double r3 = (std::rand()/(double)RAND_MAX - 0.5)*2; // 参数r3
  double r4 = (std::rand()/(double)RAND_MAX - 0.5)*2; // 参数r4
  QVector<double> x(n), y(n);
  for (int i=0; i<n; i++)
  {
    /*
        (i/(double)n - 0.5) * 10.0 确保了 x 坐标的值在 -5 和 5 之间均匀分布。
        xScale 用于缩放这些值，使其范围在 [-5.0*xScale, 5.0*xScale) 之间。
        xOffset 用于对这些缩放后的值进行水平偏移，使其最终范围在 [-5.0*xScale + xOffset, 5.0*xScale + xOffset) 之间。
    */
    x[i] = (i/(double)n-0.5)*10.0*xScale + xOffset; // 计算x坐标
    /*
        (x[i]*r1*5)：这部分计算是将x[i]乘以随机生成的r1因子，并乘以5。r1是一个范围在-1到1之间的随机数。
        qSin(x[i]*r1*5)：对上述结果取正弦值，得到一个新的值。
        (x[i]*r2*3)：将x[i]乘以随机生成的r2因子，并乘以3。r2是一个范围在-1到1之间的随机数。
        qCos(x[i]*r2)：对上述结果取余弦值。
        (x[i]*r2*3)*r4*3：进一步将qCos(x[i]*r2)的结果乘以r2、3、r4和3。r4也是一个范围在-1到1之间的随机数。
        qSin(qCos(x[i]*r2)*r4*3)：对上述结果取正弦值。
        qSin(x[i]*r1*5) * qSin(qCos(x[i]*r2)*r4*3)：将上述两个正弦值相乘。
        qSin(x[i]*r1*5) * qSin(qCos(x[i]*r2)*r4*3) + r3*qCos(qSin(x[i])*r4*2)：再加上r3*qCos(qSin(x[i])*r4*2)，其中r3是一个范围在-1到1之间的随机数。
        * yScale：将上述结果乘以yScale，使得y值在不同的范围内。
        + yOffset：最后加上yOffset，其中yOffset是一个范围在-5到5之间的随机数。
    */
    y[i] = (qSin(x[i]*r1*5)*qSin(qCos(x[i]*r2)*r4*3)+r3*qCos(qSin(x[i])*r4*2))*yScale + yOffset; // 计算y坐标
  }

  ui->customPlot->addGraph(); // 添加新的图形
  ui->customPlot->graph()->setName(QString("New graph %1").arg(ui->customPlot->graphCount()-1)); // 设置图形名称
  ui->customPlot->graph()->setData(x, y); // 设置图形数据
  ui->customPlot->graph()->setLineStyle((QCPGraph::LineStyle)(std::rand()%5+1)); // 设置图形线型
  if (std::rand()%100 > 50)
      // std::rand()%14+1 生成一个范围在 1 到 14 之间的随机整数。这个整数用来选择 QCPScatterStyle::ScatterShape 枚举类型中的一个值。
    ui->customPlot->graph()->setScatterStyle(QCPScatterStyle((QCPScatterStyle::ScatterShape)(std::rand()%14+1))); // 设置图形散点样式
  QPen graphPen;
  graphPen.setColor(QColor(std::rand()%245+10, std::rand()%245+10, std::rand()%245+10)); // 设置图形颜色
  graphPen.setWidthF(std::rand()/(double)RAND_MAX*2+1); // 设置图形线宽
  ui->customPlot->graph()->setPen(graphPen); // 设置图形画笔
  ui->customPlot->replot(); // 重绘图形
}

// 移除选中的图形
void MainWindow::removeSelectedGraph()
{
  // 如果有选中的图形
  if (ui->customPlot->selectedGraphs().size() > 0)
  {
    // 移除选中的图形
    ui->customPlot->removeGraph(ui->customPlot->selectedGraphs().first());
    // 重新绘制图形
    ui->customPlot->replot();
  }
}

// 移除所有图形
void MainWindow::removeAllGraphs()
{
  // 清除所有图形
  ui->customPlot->clearGraphs();
  // 重新绘制图形
  ui->customPlot->replot();
}

// 上下文菜单请求
void MainWindow::contextMenuRequest(QPoint pos)
{
  // 创建上下文菜单
  QMenu *menu = new QMenu(this);
  // 设置关闭时删除
  menu->setAttribute(Qt::WA_DeleteOnClose);

  // 如果在图例上请求上下文菜单
  if (ui->customPlot->legend->selectTest(pos, false) >= 0)
  {
    // 添加移动图例的选项
    menu->addAction("Move to top left", this, SLOT(moveLegend()))->setData((int)(Qt::AlignTop|Qt::AlignLeft));
    menu->addAction("Move to top center", this, SLOT(moveLegend()))->setData((int)(Qt::AlignTop|Qt::AlignHCenter));
    menu->addAction("Move to top right", this, SLOT(moveLegend()))->setData((int)(Qt::AlignTop|Qt::AlignRight));
    menu->addAction("Move to bottom right", this, SLOT(moveLegend()))->setData((int)(Qt::AlignBottom|Qt::AlignRight));
    menu->addAction("Move to bottom left", this, SLOT(moveLegend()))->setData((int)(Qt::AlignBottom|Qt::AlignLeft));
  }
  else  // 在图形上请求上下文菜单
  {
    // 添加添加随机图形的选项
    menu->addAction("Add random graph", this, SLOT(addRandomGraph()));
    // 如果有选中的图形，添加移除选中的图形的选项
    if (ui->customPlot->selectedGraphs().size() > 0)
      menu->addAction("Remove selected graph", this, SLOT(removeSelectedGraph()));
    // 如果有图形，添加移除所有图形的选项
    if (ui->customPlot->graphCount() > 0)
      menu->addAction("Remove all graphs", this, SLOT(removeAllGraphs()));
  }

  // 在指定位置弹出上下文菜单
  menu->popup(ui->customPlot->mapToGlobal(pos));
}

// 移动图例
void MainWindow::moveLegend()
{
  // 确保这个槽函数是由上下文菜单动作调用的，并携带我们需要的数据
  if (QAction* contextAction = qobject_cast<QAction*>(sender()))
  {
    bool ok;
    // 获取数据
    int dataInt = contextAction->data().toInt(&ok);
    if (ok)
    {
      // 设置图例位置
      ui->customPlot->axisRect()->insetLayout()->setInsetAlignment(0, (Qt::Alignment)dataInt);
      // 重新绘制图形
      ui->customPlot->replot();
    }
  }
}

// 图形点击事件
void MainWindow::graphClicked(QCPAbstractPlottable *plottable, int dataIndex)
{
  // 由于我们知道图中只有QCPGraphs，我们可以立即访问interface1D()
  // 通常最好先检查interface1D()是否返回非零，然后再使用它。
  double dataValue = plottable->interface1D()->dataMainValue(dataIndex);
  // 构造消息
  QString message = QString("Clicked on graph '%1' at data point #%2 with value %3.").arg(plottable->name()).arg(dataIndex).arg(dataValue);
  // 显示消息
  ui->statusBar->showMessage(message, 2500);
}
