深度剖析：Ceph分布式存储系统架构

🚀 一文带你彻底搞懂Ceph的架构奥秘，从小白到架构师的进阶之路！

📚 文章目录

1. Ceph简介：存储界的”多面手”

• 什么是Ceph？
• 为什么选择Ceph？

2. 核心组件架构：四大金刚的分工合作

• Monitor（MON）：集群的”大脑”
• Object Storage Device（OSD）：数据的”家园”
• Metadata Server（MDS）：文件系统的”管家”
• Manager（MGR）：集群的”助手”

3. 三大存储接口：一套系统三种玩法

• 对象存储（RADOS Gateway）
• 块存储（RBD）
• 文件存储（CephFS）

4. CRUSH算法：数据分布的”智慧大脑”

• CRUSH算法原理
• 数据定位机制

5. 高可用架构：永不宕机的秘密

• 数据副本策略
• 故障恢复机制

6. 性能优化：让Ceph飞起来

• 硬件选型建议
• 配置优化要点

1. Ceph简介：存储界的”多面手”

什么是Ceph？

Ceph，这个名字听起来像是某种神秘的海洋生物（实际上确实来源于头足类动物），但它其实是一个统一的分布式存储系统。就像一个超级变形金刚，它能同时提供对象存储、块存储和文件存储三种服务。

想象一下，你有一个万能的储物间，既能存放各种小物件（对象存储），又能提供标准的储物柜（块存储），还能像图书馆一样分门别类地存放文件（文件存储）。这就是Ceph的魅力所在！

为什么选择Ceph？

可靠性超强：数据多副本存储，某个节点挂了？没关系，还有备胎！

扩展性无限：从几个节点到几千个节点，想扩就扩，就像搭积木一样简单。

性能卓越：没有单点瓶颈，所有节点都能并行工作，性能随节点数量线性增长。

成本友好：基于标准硬件，不需要购买昂贵的专用存储设备。

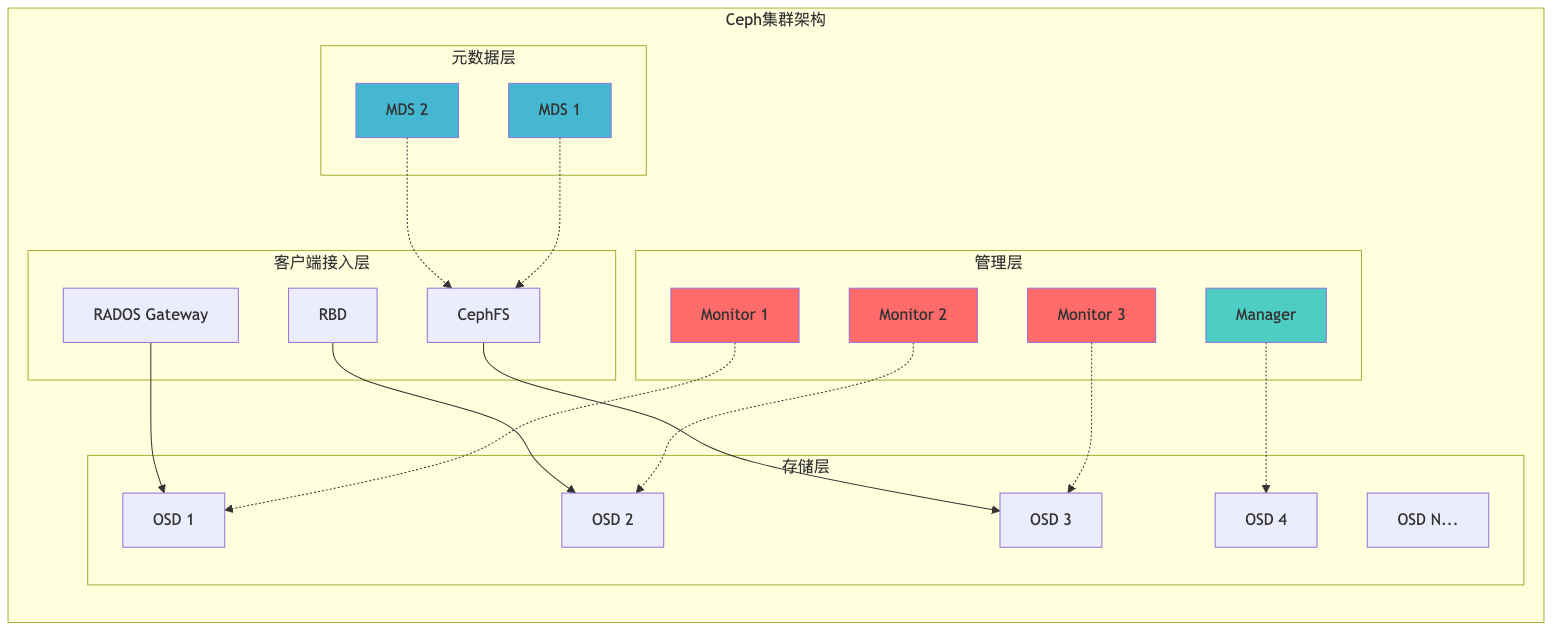

2. 核心组件架构：四大金刚的分工合作

Ceph的架构就像一个精密的交响乐团，每个组件都有自己的职责，但又完美协调。让我们来看看这四大”演奏家”：

Monitor（MON）：集群的”大脑”

Monitor就像是Ceph集群的GPS导航系统，它维护着整个集群的”地图”。这个”地图”包括：

• 集群拓扑图：哪些节点在线，哪些下线了
• 数据分布图：数据存放在哪些OSD上
• 认证信息：谁有权限访问什么数据

Monitor通常部署3个或5个节点（奇数个），采用Paxos算法来保证一致性。就像民主投票一样，超过半数同意的决策才会生效。

Object Storage Device（OSD）：数据的”家园”

OSD是真正存储数据的地方，每个OSD通常对应一块硬盘。它们的主要职责包括：

• 数据存储：保存用户的实际数据
• 数据复制：在多个OSD间同步数据副本
• 故障检测：监控其他OSD的健康状态
• 数据恢复：当某个OSD故障时，重新平衡数据

Metadata Server（MDS）：文件系统的”管家”

MDS只为CephFS服务，它就像是图书馆的管理员，负责管理文件和目录的元数据信息：

• 目录结构：文件夹的层次关系
• 文件属性：权限、时间戳、大小等
• 命名空间：文件路径和名称映射

Manager（MGR）：集群的”助手”

Manager是Ceph的新成员，主要负责：

• 监控数据收集：收集集群性能指标
• Web界面：提供友好的管理界面
• 插件扩展：支持各种第三方工具集成

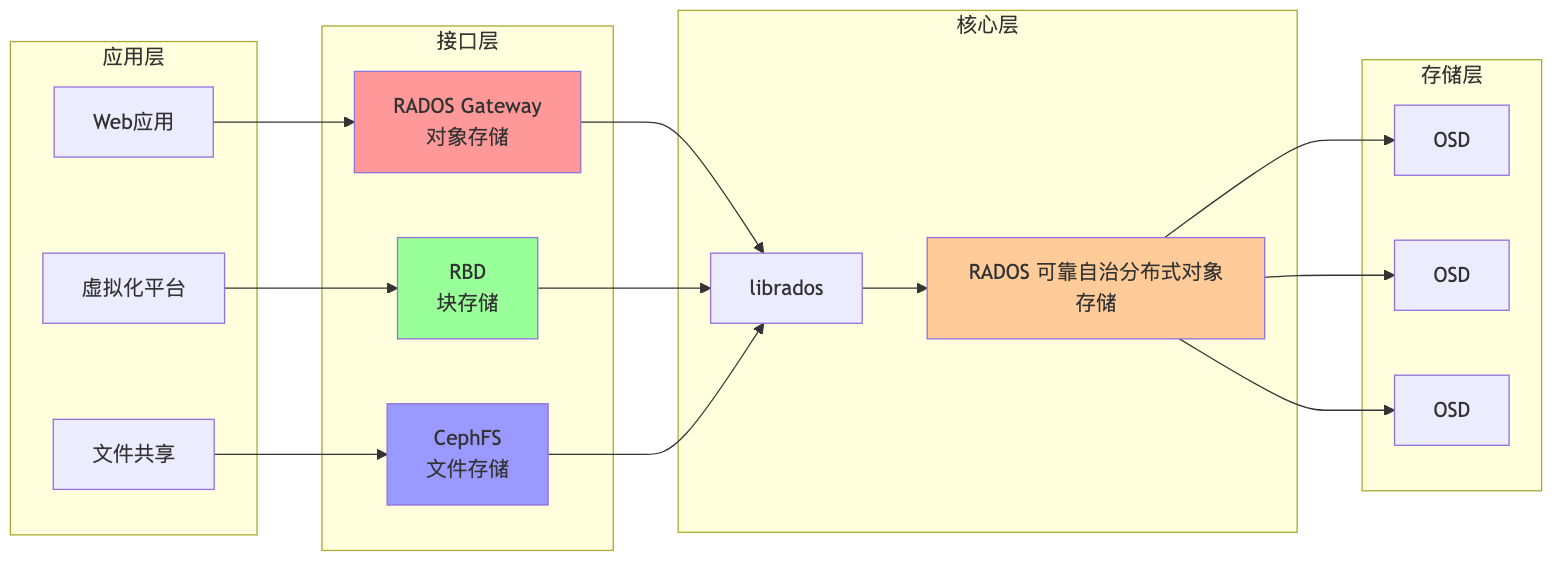

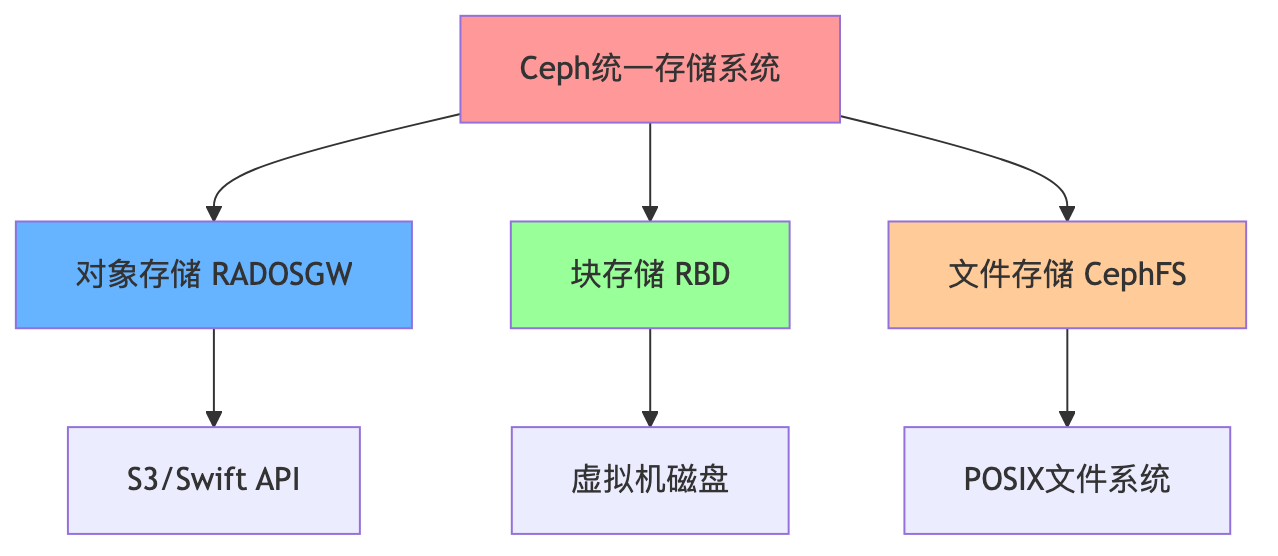

3. 三大存储接口：一套系统三种玩法

Ceph最牛的地方就是能够同时提供三种不同的存储服务，就像一个多才多艺的演员，能演喜剧也能演悲剧。

对象存储（RADOS Gateway）

对象存储就像云盘一样，每个文件都是一个对象，有唯一的ID。它支持S3和Swift API，可以：

• 存储海量非结构化数据
• 支持RESTful API访问
• 提供多租户隔离
• 支持数据生命周期管理

适用场景：网盘、图片存储、备份归档、大数据分析

块存储（RBD）

块存储就像传统的硬盘一样，提供块级别的存储服务。虚拟机可以直接把RBD当作虚拟磁盘使用：

• 支持快照和克隆
• 支持动态扩容
• 提供高IOPS性能
• 支持增量备份

适用场景：虚拟化平台、数据库存储、容器持久化存储

文件存储（CephFS）

文件存储提供标准的POSIX文件系统接口，就像普通的文件夹一样：

• 支持目录结构
• 支持文件权限
• 支持多客户端并发访问
• 支持动态扩容

适用场景：文件共享、内容管理、大数据处理

4. CRUSH算法：数据分布的”智慧大脑”

CRUSH（Controlled Replication Under Scalable Hashing）算法是Ceph的核心技术之一，它解决了一个关键问题：在众多存储节点中，如何决定数据应该存放在哪里？

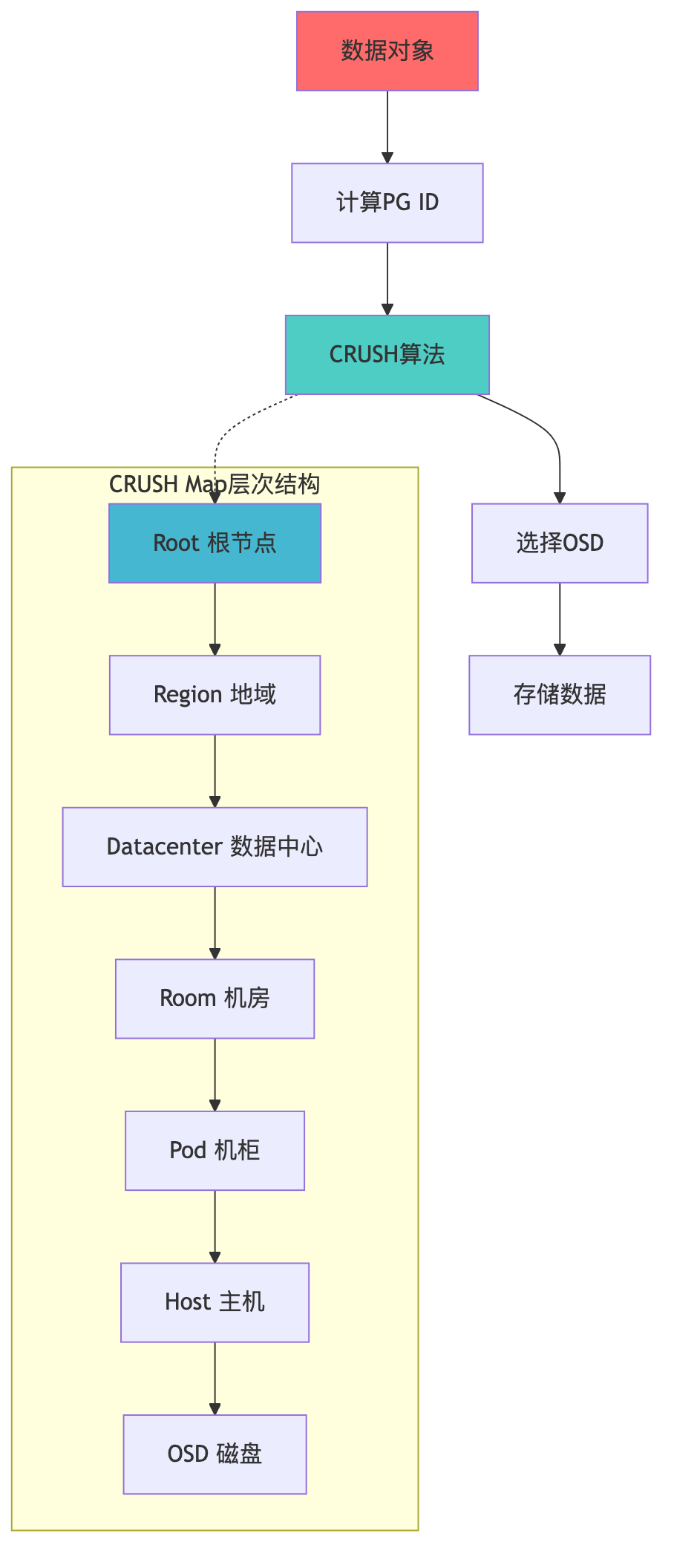

CRUSH算法原理

CRUSH算法的核心思想是：给我一个对象ID，我就能计算出它应该存放在哪些OSD上，而且这个计算是确定性的。

计算流程： 1. 对象 → PG：首先将对象映射到一个归置组（Placement Group） 2. PG → OSD：然后通过CRUSH算法将PG映射到具体的OSD

数据定位机制

这种设计的优势： - 无中心化：客户端可以直接计算出数据位置，不需要查询中央目录 - 高效率：避免了网络查询的开销 - 动态平衡：当集群扩容时，只需要迁移必要的数据

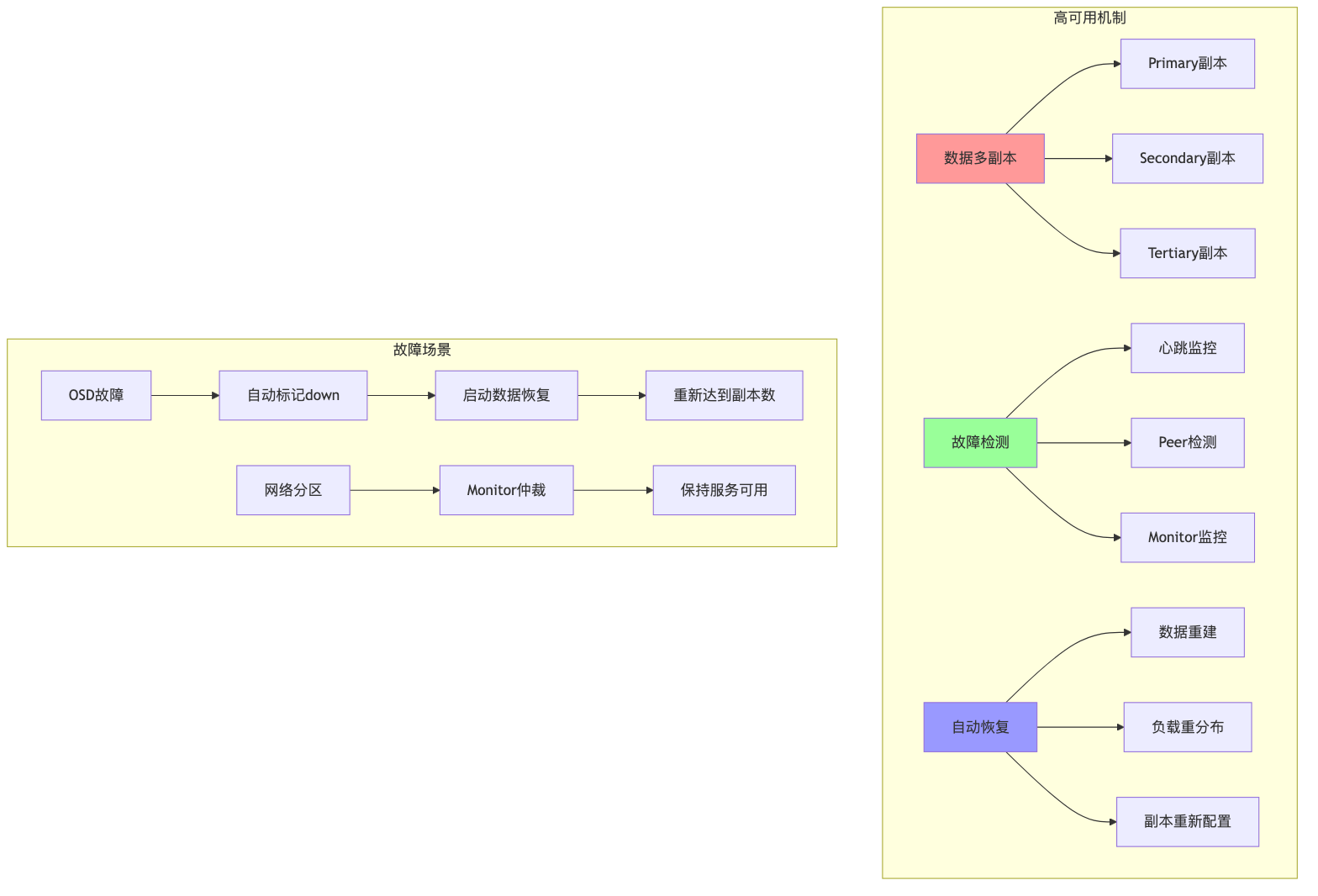

5. 高可用架构：永不宕机的秘密

Ceph的高可用性就像保险一样，有多重保障机制。

数据副本策略

副本模式： - 默认3副本：数据存储在3个不同的OSD上 - 跨机架分布：副本分布在不同的物理位置 - 智能选择：CRUSH算法确保副本不在同一故障域

纠删码模式： - 空间效率更高：相比副本模式节省50%以上空间 - 可靠性可控：可以配置允许同时故障的节点数 - 计算开销：需要额外的CPU计算能力

故障恢复机制

当某个OSD故障时，Ceph的恢复过程：

1. 故障检测：其他OSD发现该节点无响应
2. 状态更新：Monitor将该OSD标记为down
3. 数据重建：从其他副本恢复丢失的数据
4. 负载均衡：重新分布数据到其他健康节点

6. 性能优化：让Ceph飞起来

硬件选型建议

存储硬件： - SSD用于元数据：Journal、WAL、DB分区使用SSD - 大容量HDD用于数据：根据容量需求选择合适的HDD - 网络带宽充足：建议万兆网络，前端后端网络分离

服务器配置： - CPU：多核心处理器，推荐2.4GHz以上 - 内存：每个OSD分配1-2GB内存 - 网卡：双万兆网卡，前后端分离

配置优化要点

OSD优化：

# language: bash
# 调整OSD线程数
osd_op_threads = 8
osd_disk_threads = 4

# 优化Journal配置
journal_size = 10240  # 10GB
journal_max_write_bytes = 1048576000
journal_max_write_entries = 10000

网络优化：

# language: bash
# 集群网络配置
cluster_network = 10.0.1.0/24
public_network = 10.0.0.0/24

# 网络超时配置
ms_tcp_nodelay = true
ms_tcp_rcvbuf = 65536

Monitor优化：

# language: bash
# Monitor数据同步
mon_sync_max_payload_size = 1048576
mon_compact_on_start = true

7. 实际应用场景

云计算平台

OpenStack集成： - Nova使用RBD作为虚拟机磁盘 - Glance使用RGW存储镜像 - Swift API兼容对象存储

容器化平台

Kubernetes集成： - 提供动态存储卷 - 支持StatefulSet持久化 - 容器镜像存储

大数据平台

Hadoop生态： - HDFS的替代方案 - 支持MapReduce作业 - Spark数据湖存储

总结

Ceph作为新一代分布式存储系统，凭借其统一架构、高可靠性和强扩展性，已经成为云计算和大数据时代的存储基石。它就像存储界的”瑞士军刀”，一个系统解决多种存储需求。

核心优势回顾：

✅ 统一存储：一套系统提供三种存储服务 ✅ 线性扩展：从TB到PB级别无缝扩展 ✅ 高可靠性：多副本机制保证数据安全 ✅ 无单点故障：分布式架构避免性能瓶颈 ✅ 开源免费：降低存储总拥有成本

在这个数据爆炸的时代，选择一个好的存储系统就像选择一个靠谱的伙伴。Ceph已经用实际行动证明了自己的价值，无论是互联网公司的海量数据存储，还是企业的关键业务系统，它都能从容应对。

未来，随着容器化、微服务和边缘计算的发展，Ceph还将在新的应用场景中发挥更大的作用。掌握Ceph架构，就是掌握了现代存储技术的精髓！

💡 小贴士：想要深入学习Ceph？建议先搭建一个测试环境，亲手体验一下它的强大功能。毕竟，纸上得来终觉浅，绝知此事要躬行！
