Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU

Modbus是一种工业通信协议，由施耐德电气（原Modicon）于1979年开发，旨在实现不同厂商工业设备之间的数据交互与互操作。它是工业自动化领域应用最广泛的协议之一，支持PLC、传感器、变频器、仪表等设备，解决了“不同设备如何对话”的核心问题。

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图1)

核心特点

1. 开放性：

o 协议规范完全公开，无需授权费用，任何厂商均可免费使用，极大降低了设备集成成本。

o 支持主从通信模式（单主多从或单主单从），主设备（如上位机、PLC）发起请求，从设备（如传感器、执行器）响应。

2. 灵活性：

o 支持多种物理层：

oModbus RTU（RS485/RS232，二进制传输，适合短距离、高实时性场景）；

oModbus TCP（以太网，基于IP协议，端口号502，适合长距离跨网络通信）；

o ModbusASCII（兼容性强，已逐步被RTU取代）。

o 通过功能码定义操作类型（如读取寄存器、写入线圈状态），支持16位数据（无符号整数）的读写。

3. 广泛应用：

o 几乎所有工业设备厂商（如西门子、三菱、欧姆龙）均支持Modbus，是跨品牌设备通信的“通用语言”。

工作原理

1. 通信流程：

o 主设备发送请求帧（包含从设备地址、功能码、数据地址等）；

o 从设备解析请求，执行对应操作（如读取传感器数据），并返回响应帧；

o 主设备接收响应，完成一次数据交互。

常见应用场景

1. 工业自动化控制：

o 上位机（如组态王）通过Modbus TCP网关模块与PLC通信，实时监控设备状态（如温度、压力）并发送控制指令（如启动 / 停止电机）。

o PLC 通过Modbus RTU连接传感器（如流量计）和执行器（如变频器），实现现场数据采集与设备控制。

2. 能源与电力系统：

o 智能电表通过Modbus RTU上传用电数据（电压、电流、功率）至监控平台。

o 光伏逆变器通过Modbus TCP网关模块接收远程参数配置（如最大功率点跟踪）。

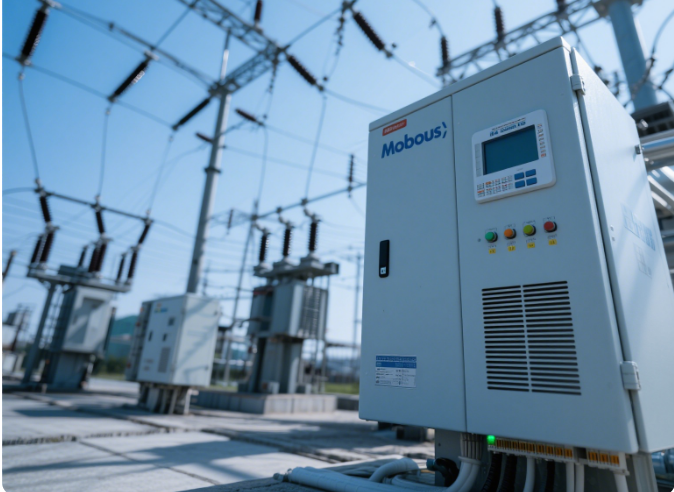

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图2)

3. 楼宇与基础设施：

o 中央空调系统通过Modbus集中控制多台机组的温度、风速，采集能耗数据。

o 电梯控制器通过Modbus向上位机反馈运行状态（楼层、故障代码）。

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图3)

为什么需要 Modbus？

工业设备常来自不同厂商，使用私有协议（如西门子的 S7 协议、三菱的 CC-Link），导致 “设备孤岛”。Modbus 作为通用协议，提供了统一的通信标准，使得不同品牌的设备无需定制开发即可互相通信，极大简化了系统集成难度，降低了成本。

关于Modbus TCP/RTU协议转换：

Modbus从站网关介绍

ProfiNet从站转MODBUS TCP(主/从) 即JM-TCP-PN

Modbus TCP转CAN 即JM-CAN-TCP

Modbus TCP转CANopen 即JM-COP-TCP

Modbus TCP转Profibus DP从站 即JM-DPS-TCP

Modbus TCP转EtherNet/IP从站 即JM-EIP-TCP

Modbus TCP转EtherCAT从站 即 JM-ECT-TCP

Modbus TCP转CC-Link 从站 即JM-CCLK-TCP

Modbus TCP转CC-Link IE 从站 即JM-CCLKIE-TCP

Modbus TCP转DeviceNet从站 即JM-DNT-TCP

Modbus TCP转Profibus DP主站 即 JM-DPM-TCP

Profinet主站转Modbus TCP 即 JM-PNM-TCP

Modbus TCP转EtherNet/IP主站 即 JM-EIPM-TCP

Modbus TCP转EtherCAT主站 即 JM-ECTM-TCP

CC-Link IEFB主站转Modbus TCP 即JM-TCP-CCLKIEM

DeviceNet主站转Modbus TCP 即JM-TCP-DNTM

部分拓扑图展示：

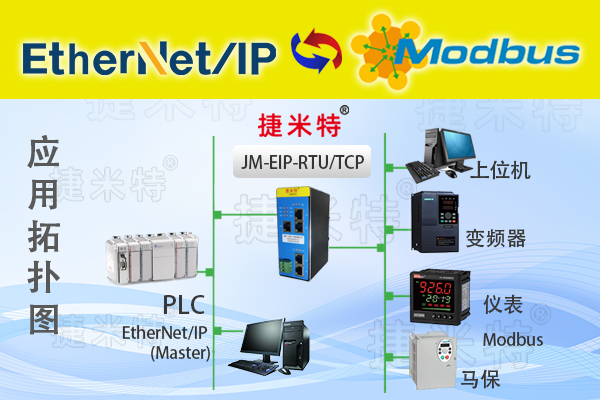

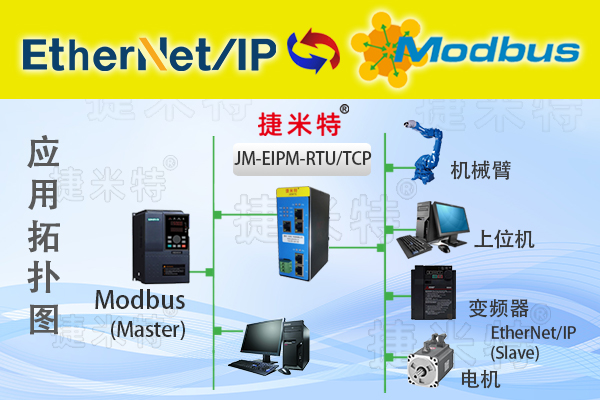

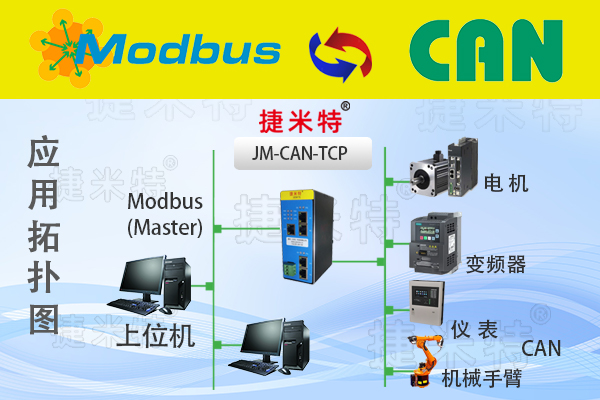

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图4)

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图5)

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图6)

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图7)

Modbus主站网关介绍

ProfiNet从站转MODBUS RTU 即JM-RTU-PN

Modbus RTU转Modbus TCP 即 JM-TCP-RTU

CC-Link 从站转Modbus RTU 即 JM-CCLK-RTU

DeviceNet转Modbus RTU 即 JM-RTU-DNTM

ProfiNet主站转MODBUS RTU 即JM-RTU-PNM

EtherNet/IP从站转MODBUS RTU 即JM-EIP-RTU

EtherCAT从站转MODBUS RTU 即 JM-ECT-RTU

EtherCAT主站转MODBUS RTU 即 JM-ECTM-RTU

CANopen从站转Modbus RTU 即 JM-COP-RTU

Modbus RTU转CAN 即 JM-CAN-RTU

CC-Link IEFB从站转Modbus RTU 即 JM-CCLKIE-RTU

DeviceNet从站转MODBUS RTU 即 JM-DNT-RTU

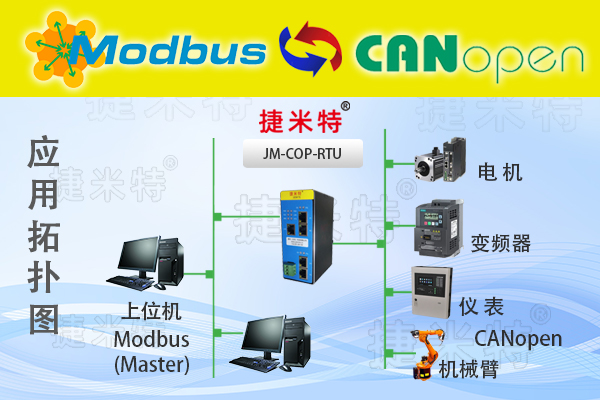

部分拓扑图展示：

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图8)

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图9)

​Modbus通讯协议、Modbus协议转换网关ModbusTCP/ModbusRTU(图10)

（更多型号拓扑图可咨询邓工）

Modbus网关模块是工业常用总线通讯协议。主从通信模式下，主发请求、从响应，支持单播与广播。有RTU（二进制，高效）、ASCII（字符）、TCP（基于以太网）等传输方式，含读线圈等功能码。捷米特Modbus网关模块广泛应用于工业、楼宇、电力领域。其具备开放、简单、灵活，设备易互操作的优点。
