阵列雷达波测流系统工作原理详解

在水利领域，准确测量河道流量至关重要，它关乎水资源合理调配、防洪减灾决策以及水利工程的科学规划与管理。尤其是宽河道的测流工作，一直面临诸多挑战，而阵列雷达波测流系统的出现，犹如一把精准的 “量水尺”，为宽河道测流带来了高效、精准的解决方案。

阵列雷达波测流系统的核心工作原理基于多普勒效应，同时结合阵列式布局与多设备协同作业。

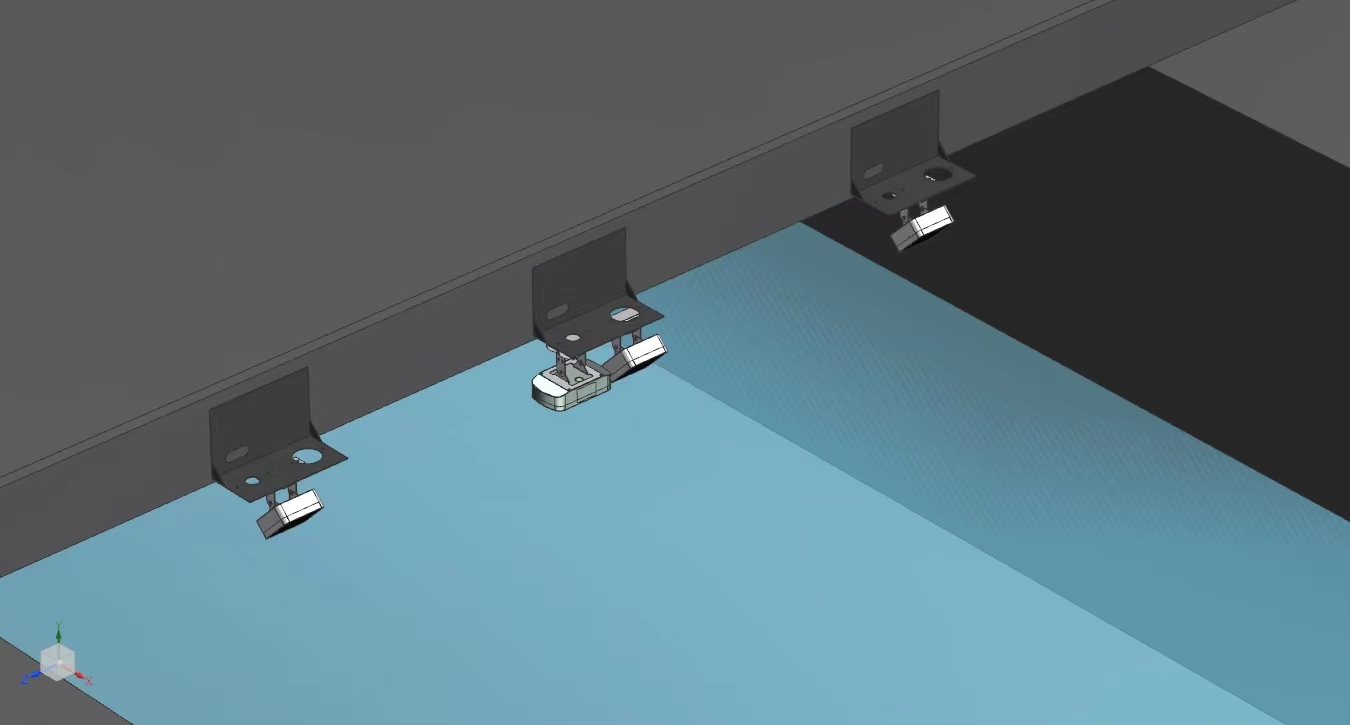

阵列雷达波测流系统桥梁安装

在流速测量方面，系统中的雷达流速传感器通常采用 K 波段（24GHz 左右）或 X 波段（10GHz 左右）的电磁波作为发射源。以 K 波段传感器为例，它发射特定频率的雷达波，当这些雷达波接触到流动的水面时，由于水面存在相对运动，反射回来的雷达波会产生多普勒频移。根据多普勒效应公式

（其中f_d为多普勒频移，v为水流速度，

为雷达波入射角，

为雷达波波长，f_0为发射波频率），通过精确测量频移f_d，并结合已知的雷达波入射角

、波长

和发射频率f_0，就能准确计算出水流表面的流速v。实际应用中，雷达流速传感器的采样频率可高达每秒数十次，确保实时捕捉水流速度变化。

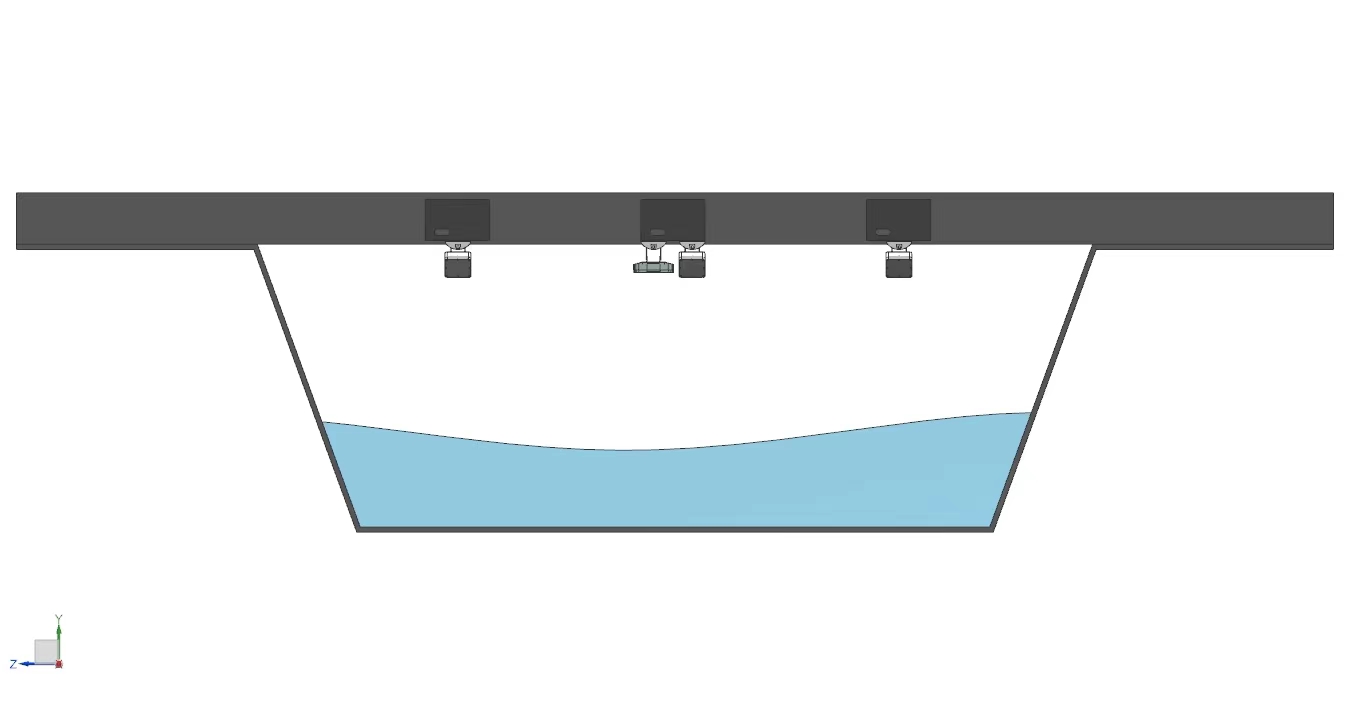

阵列雷达波测流系统安装示意图

在宽河道测流场景下，系统采用阵列式布局实现全面监测。多个雷达流速传感器按照一定的几何规则（如直线阵列、网格阵列等）分布在河道两岸或特定观测点，每个传感器的监测范围相互重叠又各有侧重。以直线阵列为例，传感器间隔一般根据河道宽度确定，通常在5 - 50米不等，确保能够覆盖整个河道断面。这些传感器同时工作，分别测量所在位置水流的表面流速，再通过数据融合算法，将各点流速数据整合为完整的断面流速分布，相较于传统单点测量，极大提升了数据的全面性和准确性。

除了流速测量，系统还需获取水位数据以计算流量。雷达水位计通过发射垂直向下的雷达波，利用雷达波从发射到接触水面再反射回传感器的时间差

，结合雷达波在空气中的传播速度c，根据公式

（h为水位高度），精确计算出水位。

当雷达流速传感器与雷达水位计获取数据后，数据采集与传输设备（如物联网终端）将这些数据以无线或有线方式（如 4G/5G、光纤）传输至控制中心。控制中心的软件系统首先对数据进行预处理，剔除异常值，然后结合河道断面的地形数据（如河床形状、断面面积等），利用流量计算公式如谢才公式

其中Q为流量，A为过水断面面积，C为谢才系数，R为水力半径，i为水力坡度），最终计算出河道的实时流量。同时，软件还具备数据分析、可视化展示、历史数据存储等功能，为水利工作者提供直观、全面的水流信息，辅助决策。

阵列雷达波测流系统在宽河道测流中优势显著。它能够实现大范围覆盖，其雷达传感器布局可根据河道实际宽度和形状灵活调整，确保整个宽河道的水流情况都能被纳入监测范围，为水利工程规划、水资源调配等提供可靠数据支持。同时，该系统具备实时动态监测功能，能实时采集和传输水流数据，让管理人员随时掌握水流变化趋势，在洪水预警、水利设施调度等方面发挥关键作用。而且，它采用非接触式测量方式，无需在水中安装设备，避免了对水流的干扰，减少了设备维护成本和风险，在复杂水流环境中也能稳定运行。

总之，阵列雷达波测流系统以其先进的原理、科学的布局和强大的功能，成为宽河道测流的得力工具，为水利事业的发展注入了新的活力，助力我们更好地守护水资源、保障水安全。
