路由与交换HA高可靠性笔记

• 随着网络的快速普及和发展，各种增值业务得到广泛的部署，如果网络中断会影响大量的业务，造成重大损失。因此，作为企业业务承载主体的基础网络，其可靠性日益成为受关注的焦点。

• 在实际网络中，总避免不了各种非技术因素造成的网络故障和服务中断，因此提高系统的容错（冗余）能力，提高故障恢复速度，降低故障对业务造成的影响，是提高系统可靠性的有效途径。

可靠性需求：根据目标和实现方法的不同，可以分为三个级别

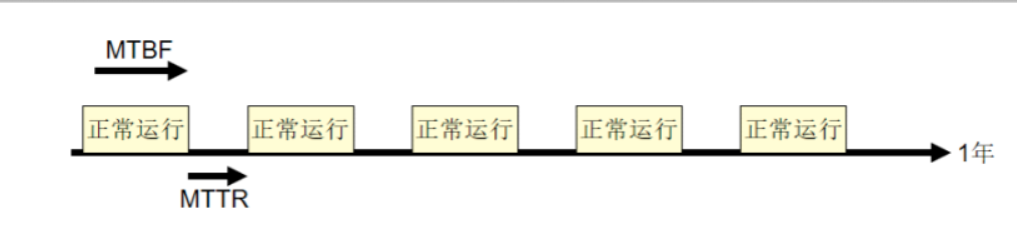

可靠性度量：

• MTBF:平均无故障时间，越大越好，证明系统越稳定

• MTTR:故障平均修复时间，越小越好，证明系统响应故障速度快。

HA：High Avaliability，高可靠性

• 指一个产品或者系统有很高的可靠性，是一整套综合技术，主要包含冗余容错，链路保证，节点故障修复和流量工程。

• 不能频繁出现故障。

• 出现故障后很块恢复。

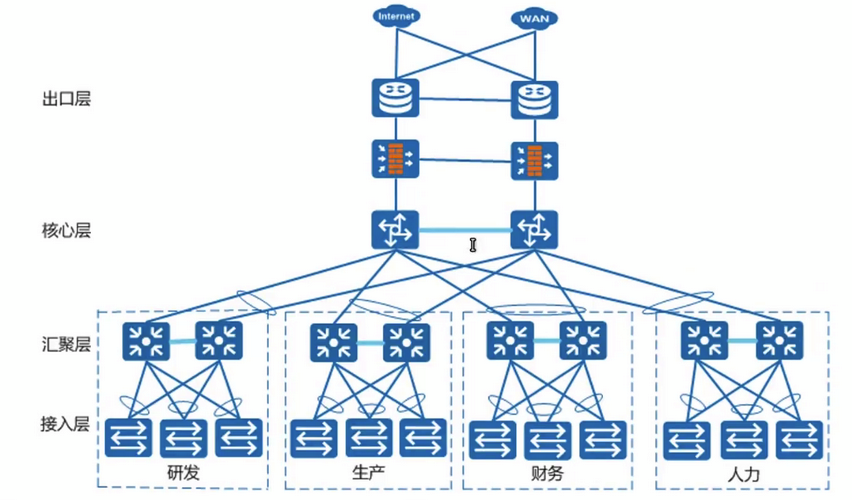

网络可靠性设计主要包括两个方面：

• 设备可靠性：要求多设备能够堆叠组网，要求单设备具有电信级可靠性99.999%，支持双电源，双风扇等。

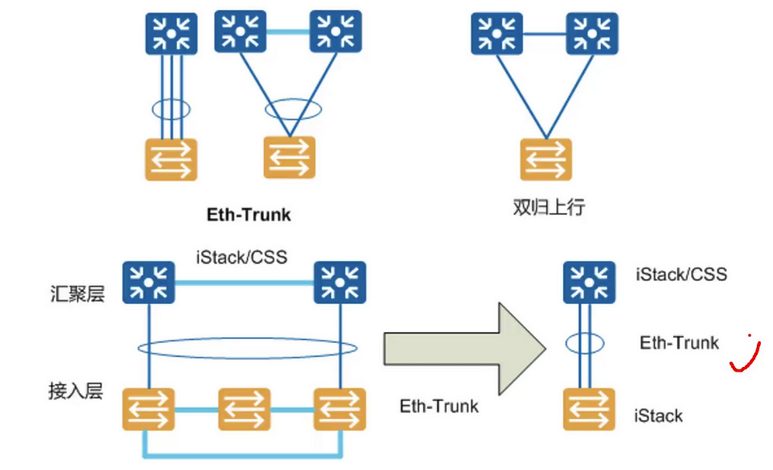

• 链路可靠性：体现在链路设计和组网形态上，通常采用多上行链路，包括ETH-trunk/LAG技术，双归上行。

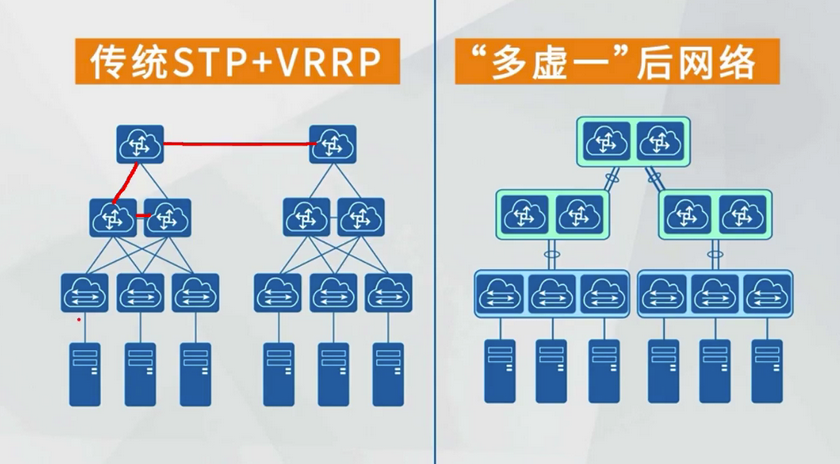

传统STP+VRRP “多虚一”后网络

控制平面多虚一，指的是将两台或者多台设备的资源（包括操作系统、转发实例、转发表、端口等）进行整合，对外表现为一台逻辑设备，以Cisco VSS，Huawei CSS和H3C的IRF为代表，后来Cisco又推出了vPC技术作为对VSS的升级（虽然vPC已经很难说是控制平面多虚一技术了）。其实在这些技术中，除了转发实例、转发表这些转发逻辑层面的资源以外，端口这些数据平面的资源都被连带着整合了，因此又称“虚拟机框”技术。

一些应用场景

• 企业的核心网络：核心路由器、交换机作为网络枢纽，保障数据中心、分支机构间的通信。
• 运营商骨干网：确保长途数据传输、5G 基站回传等一些业务的不中断。
• 云计算与数据中心：虚拟机的迁移、分布式存储等一些对网络可靠性要求极高的业务。
• 关键行业：金融、医疗、交通等领域，网络中断可能会导致重大损失的场景中。
