三菱变频器带不动电机，电流大？这一步你操作了吗？三菱变频器怎么自学习

三菱变频器带不动电机，电流大？这一步你操作了吗？三菱变频器怎么自学习？

离线自动调谐之前的确认事项

离线自动调谐之前，应进行以下确认：

• 控制方式：控制方式为V/F控制。
• 电机连接：已连接好电机（调谐中，电机不会因受外力而转动）。
• 电机选择：
  • 选择电机时，应使电机额定电流小于变频器额定电流（但应为0.4kW（200V等级为0.1kW）以上）。
  • 当与变频器组合使用的电机的额定电流明显小于变频器的额定电流时，发生的转矩波动等会导致速度、转矩的精度下降。应以变频器额定电流的40%以上为标准选定电机额定电流。
  • 高转差电机或高速电机、特殊电机无法进行调谐。



• 电机状态：即使在电机不旋转的状态下进行离线自动调谐（Pr.96自动调谐设定/状态=“11”），电机也会轻微转动。应通过机械制动器加以可靠的固定，或确认即使电机转动也不存在安全方面的问题后再进行调谐（特别是用于升降机时，尤其需要注意）。同时，电机轻微转动也不会影响调谐性能。
• 滤波器影响：如果在变频器与电机之间连接了浪涌电压抑制滤波器（FR−ASF−H/FR−BMF−H）的状态下进行离线自动调谐，则无法正确调谐。应拆除这些滤波器后再进行调谐操作。

三菱变频器FR-E820S-0080-4-60三菱FR-E800系列220V单相8A

设定步骤

1. 设定Pr96自动调谐设定/状态=“11”。
2. 在Pr.9电子过热保护中设定电机额定电流（初始值为变频器额定电流）。
3. 应根据所使用的电机，设定Pr.71适用电机，具体设定值如下表：

MITSUBISHI三菱电机_苏州展坤机电科技有限公司

执行调谐

• 执行调谐前确认：执行调谐前，应通过操作面板的监视显示确认处于可以执行调谐的状态。在不能执行调谐的状态下将启动指令设为ON，电机将会启动。
• 启动调谐：
  • PU运行时，应按下操作面板的[RUN]键。
  • 外部运行时，应将启动指令（STF信号或STR信号）设为ON。开始调谐（此时将产生励磁噪音）。

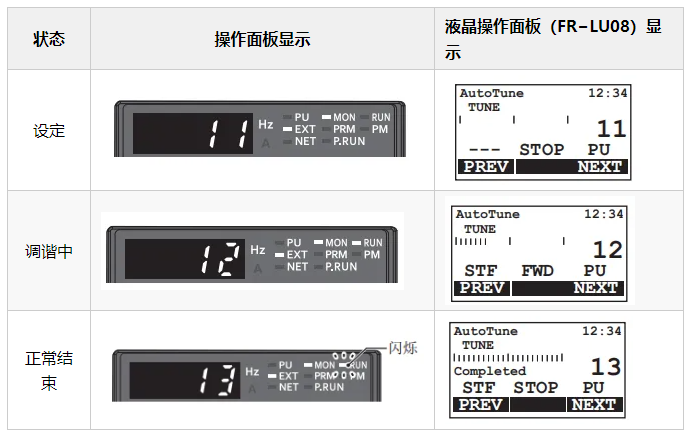

• 调谐过程监视：调谐过程中，将如下所示在操作面板上进行监视显示：

• 调谐后操作：离线自动调谐结束后，进行PU运行时应按操作面板的[STOP/RESET]键。进行外部运行时应将启动信号（STF信号或STR信号）设为OFF。通过进行该操作，离线自动调谐将被解除，操作面板的监视显示将恢复为正常显示（不执行该操作则无法进行以下运行）。
