【YashanDB监控运维平台（YCM）】监控大盘

网页路径：【资源监控】>【监控大盘】

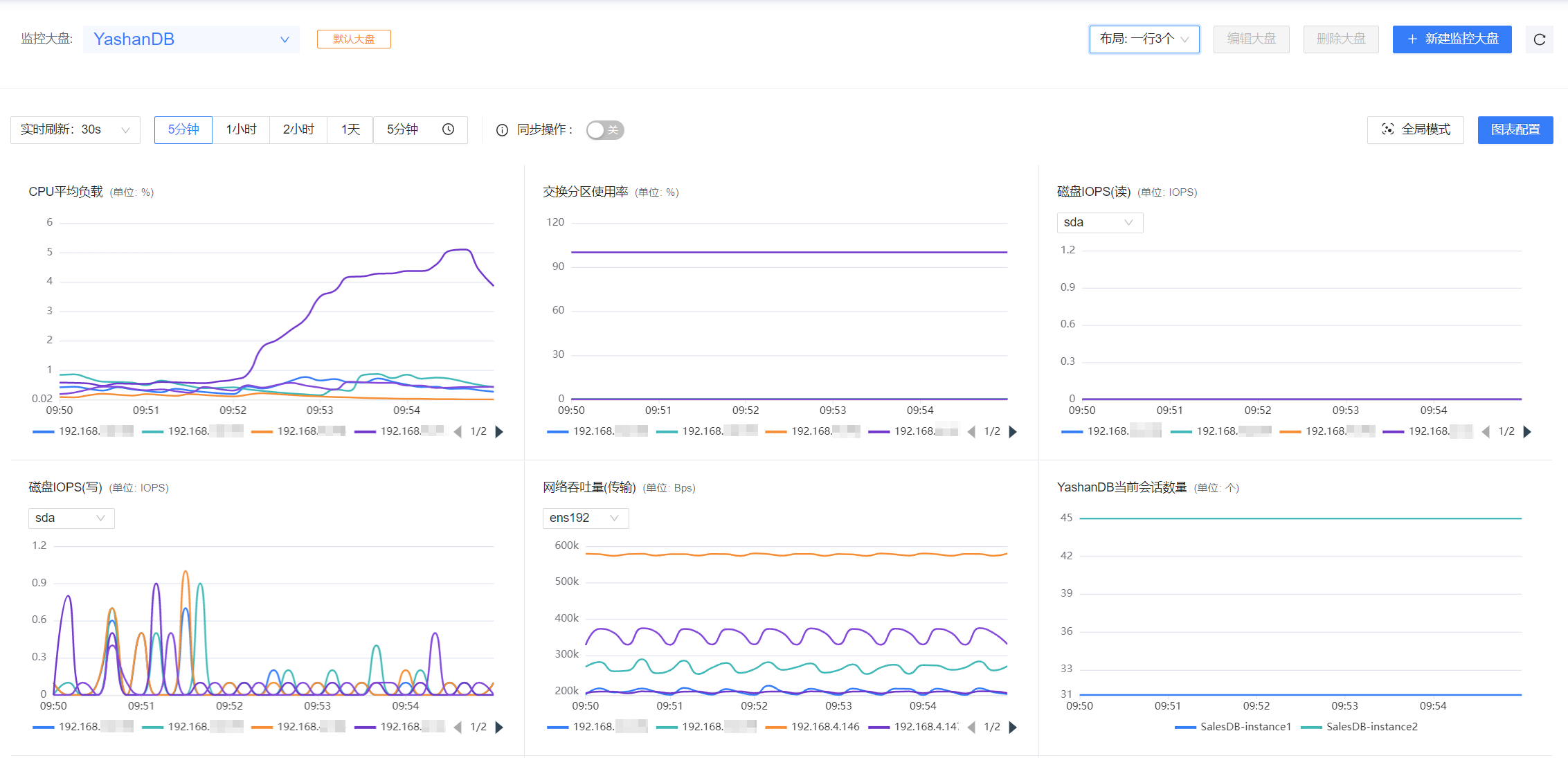

MonitoringDashboard

默认监控大盘

功能介绍

管理平台预置了一个默认监控大盘，该大盘包含监控指标库中所有监控图，不允许删除默认大盘也不允许修改其配置信息，只能对其进行模式切换、图表配置等信息展示相关的配置。

监控大盘中的监控图表也支持启停同步操作、实时刷新和设置监控图表数据展示的时间范围。

自定义监控大盘

新建监控大盘

网页路径：【新建监控大盘】

功能介绍

您可以按需新建符合实际需求的自定义大盘，例如仅配置少量最需要关注的监控指标图使大盘更简洁。

新建自定义大盘后，需进行图表配置操作指定大盘需要展示的监控指标数据来源（即某类数据库或某些服务器）。

主要内容解释

【大盘名称】：自定义监控大盘的名称，必填参数，可以由数字、汉字、字母或下划线组成，不能以_开头，长度范围为[1,60]个字符，名称必须唯一。

【监控指标】：选择需要在当前大盘中展示的监控指标，必选参数。

编辑自定义大盘

网页路径：【编辑大盘】

功能介绍

您可以按需修改自定义大盘的相关配置，以适配最新的“盯盘”需求。

删除自定义大盘

网页路径：【删除大盘】

功能介绍

您可以按需删除自定义大盘，删除后不可直接恢复，如需恢复需再次新建相同的自定义大盘。

图表配置

网页路径：【图表配置】

功能介绍

初始状态下，默认监控大盘或自定义监控大盘未配置主机或数据库资源，需要先进行【图表配置】才能正常展示监控图表。

Note： 如果监控大盘中包含的指标在图表配置时未配置同类型资源，则会显示无数据。

YashanDB数据库资源可精确到具体实例。单机类型数据库支持选择DN实例，分布式类型数据库支持选择DN、CN和MN实例。

同一个大盘中只允许选择相同部署模式的数据库且最多支持勾选10个实例生成数据库图表，最多支持勾选10台服务器生成服务器图表。

模式切换

网页路径：【全局模式】

功能介绍

监控大盘的监控图展示模式分为全局模式和单指标模式：

• 全局模式：默认模式，展示当前大盘已配置的所有监控指标图，每个监控指标的所有数据来源的数据汇总生成一个图表。
• 单指标模式：展示单个监控指标的所有监控图，可通过下拉框选择切换展示当前大盘已配置的每个监控指标，对应指标的每个数据来源的数据单独生成一个图表。

全局模式和单指标模式下都可通过下拉选择框调整页面图表布局，可选的布局为：一行1个、一行2个和一行3个。
