移植概述

本文面向希望将OpenHarmony移植到三方芯片平台硬件的开发者，介绍一种借助三方芯片平台自带Linux内核的现有能力，快速移植OpenHarmony到三方芯片平台的方法。

移植到三方芯片平台的整体思路

内核态层和用户态层

为了更好的解释整个内核移植，首先需要介绍一些概念：

我们可以把OpenHarmony简单的分为

OpenHarmony = OpenHarmony内核态层 + OpenHarmony用户态层

其中OpenHarmony内核层就是上图的紫色部分，可以看到，它主要由内核本身（如Linux Kernel，LiteOS），和一些运行在内核态的一些特性组成，比如HDF等。

而OpenHarmony用户态层，在上图，就是紫色之外的部分。可以看到，由下往上看，它主要由系统服务层，框架层，应用层组成。在这儿我们将这三层整体称为“OpenHarmony用户态层”。

为什么这么区分呢？因为我们这篇文章主要是要讨论如何快速的把OpenHarmony移植到三方芯片平台上。而OpenHarmony的用户态层，整体来说和三方芯片平台的耦合度不高，移植较为方便。而内核态层中的内核本身以及HDF驱动框架等，和三方芯片平台的耦合度较高，是移植的重难点。我们先做这个区分，就是为了先把聚光灯打到我们最需要关注的OpenHarmony内核态层上，开始分析和解题。另外说明，本文只包含Linux内核的快速移植，不包含LiteOS的移植。

获得内核态层的两种方法

为了表述方便，我们在下文部分地方用“OH”代替“OpenHarmony”。

将OH内核态层继续分解

OH内核态层 = OH Linux内核 + OH内核态特性（可选特性或者必选特性，如必选特性HDF，今后的可选特性HMDFS等）

而OH Linux内核 = 标准LTS Linux 内核 + 三方SoC芯片平台代码 + OH内核态基础代码（支撑OH用户态层运行的最基础代码）

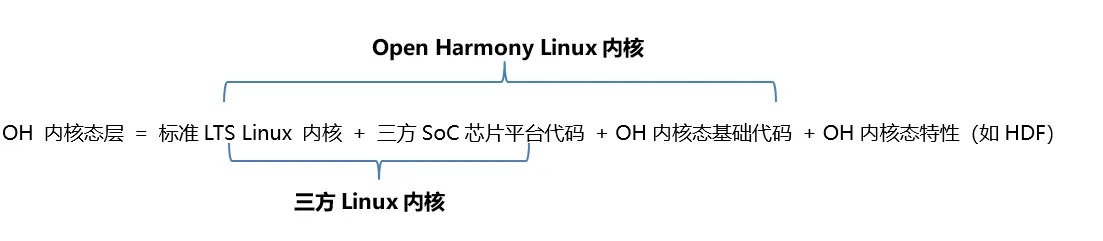

因此OH内核态层 = 标准LTS Linux 内核 + 三方SoC芯片平台代码 + OH内核态基础代码 + OH内核态特性（如HDF）

而将前两项组合，标准LTS Linux 内核 + 三方SoC芯片平台代码，其实就是一个三方Linux内核的基础组成。从上面的推导可以看出，OpenHarmony 内核态层其实能够由两种方法得到：

方法一：OH 内核态层 = 三方Linux内核 + OH内核态基础代码 + OH内核态特性（如HDF，今后的HMDFS等）

也就是直接借助三方Linux内核，再加上基础OH内核态基础代码、以及HDF等OH内核态特性。

方法二：OH 内核态层 = OH Linux内核 + OH内核态特性（如HDF，今后的HMDFS等）

也就是直接采用OHLinux内核，然后再加入OH的其他内核态特性。

当前方法二中OHLinux内核支持的三方芯片平台还不够丰富。为了能够响应三方开发者快速移植OpenHarmony的要求，下文会着重介绍方法一，即借助三方已有的Linux内核，来快速移植OpenHarmony。

借助已有Linux内核来移植OpenHarmony的流程

整个移植流程可以分为三步：

准备整体构建环境，包括将三方芯片平台的现有内核代码拷贝到OpenHarmony的整体编译环境下。
OpenHarmony内核态基础代码的移植。
OpenHarmony内核态必选特性（如HDF等）的移植。

详细步骤在接下来的章节中介绍。

移植到三方芯片平台的步骤

下面以树莓派3b (BCM2837) 为例，演示将OpenHarmony移植到树莓派的过程。

准备整体构建环境

将三方内核纳入OpenHarmony编译环境。完整编译过一遍标准Hi3516DV300的内核之后，clone树莓派内核源码并复制到manifest输出目录下：

    export PROJ_ROOT=[OpenHarmony manifest]
    git clone https://gitee.com/xfan1024/oh-rpi3b-kernel.git
    cp -r oh-rpi3b-kernel $PROJ_ROOT/out/KERNEL_OBJ/kernel/src_tmp/linux-rpi3b

配置树莓派内核编译环境。

    # 进入树莓派kernel目录
    cd out/KERNEL_OBJ/kernel/src_tmp/linux-rpi3b

    # 配置编译环境,使用工程项目自带的clang
    export PATH=$PROJ_ROOT/prebuilts/clang/ohos/linux-x86_64/llvm/bin:$PROJ_ROOT/prebuilts/gcc/linux-x86/arm/gcc-linaro-7.5.0-arm-linux-gnueabi/bin/:$PATH
    export MAKE_OPTIONS="ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- CC=clang HOSTCC=clang"
    export PRODUCT_PATH=vendor/hisilicon/hispark_taurus_linux

注释掉clang不识别的flag。 PROJ_ROOT/out/KERNEL_OBJ/kernel/src_tmp/linux-rpi3b/arch/arm/Makefile注释掉以下这一行：

    KBUILD_CFLAGS  +=-fno-omit-frame-pointer -mapcs -mno-sched-prolog

移植内核态基础代码

目前OpenHarmony内核态的基础代码，主要是日志服务相关。轻量化内核日志服务代码包含：

drivers/staging/hilog
drivers/staging/hievent

将以上代码，从OpenHarmony内核代码目录kernel/linux/linux-4.19/drivers/staging中，拷贝到out/KERNEL_OBJ/kernel/src_tmp/linux-rpi3b/drivers/staging下。

在三方内核的drivers/staging/Kconfig文件内增加如下代码：

source "drivers/staging/hilog/Kconfig"
source "drivers/staging/hievent/Kconfig"

在三方内核的drivers/staging/Makefile文件内增加如下代码：

obj-$(CONFIG_HILOG)             += hilog/
obj-$(CONFIG_HIEVENT)           += hievent/

在内核config项中打开对应的CONFIG控制宏：CONFIG_HILOG和CONFIG_HIEVENT。

具体日志使用说明请参见：Hilog_lite组件介绍。

移植内核态必选特性HDF

打HDF补丁。在Linux内核打HDF补丁时，执行补丁shell脚本合入HDF补丁。
1. 配置HDF补丁脚本的四个变量参数。
2. 获取patch_hdf.sh脚本。
3. 执行patch_hdf.sh脚本依次传入四个变量参数。

patch_hdf.sh脚本四个参数含义为：第一个入参为工程根目录路径，第二入参为内核目录路径，第三个入参为内核版本路径，第四个参数是当前设备名。

    ./patch_hdf.sh [工程根目录路径] [内核目录路径] [内核补丁路径] [设备名]

以树莓派3b为示例介绍：

    # 进入树莓派kernel目录
    PROJ_ROOT/drivers/hdf_core/adapter/khdf/linux/patch_hdf.sh \
    PROJ_ROOT  # 指定工程根目录路径 \
    PROJ_ROOT/out/KERNEL_OBJ/kernel/src_tmp/linux-rpi3b  # 打补丁的内核目录路径 \
    PROJ_ROOT/kernel/linux/patches/linux-4.19 # 内核补丁路径.\
    hi3516dv300 # 设备名.

配置config。提供HDF基本配置，如果需要其他功能，通过menuconfig打开对应驱动开关即可。

HDF补丁执行成功后，默认HDF开关是关闭的，打开HDF基本配置选项如下：

    CONFIG_DRIVERS_HDF=y
    CONFIG_HDF_SUPPORT_LEVEL=2
    CONFIG_DRIVERS_HDF_PLATFORM=y
    CONFIG_DRIVERS_HDF_PLATFORM_MIPI_DSI=y
    CONFIG_DRIVERS_HDF_PLATFORM_GPIO=y
    CONFIG_DRIVERS_HDF_PLATFORM_I2C=y
    CONFIG_DRIVERS_HDF_PLATFORM_UART=y
    CONFIG_DRIVERS_HDF_TEST=y

或者通过menuconfig界面打开HDF相关配置，命令如下：

    # 生成 .config 配置文件
    make ${MAKE_OPTIONS} rpi3b_oh_defconfig

    # 更改HDF内核配置
    make ${MAKE_OPTIONS} menuconfig
    # [*] Device Drivers
    # [*]   HDF driver framework support --->

配置如下（在Device Drivers -> HDF driver framework support 目录下）：

编译Image

# 执行编译命令
make ${MAKE_OPTIONS} -j33 zImage

DD一下：`欢迎大家关注工粽号<程序猿百晓生>，可以了解到以下知识点。`

欢迎大家关注工粽号<程序猿百晓生>，0取以下学习清单：
1.OpenHarmony开发基础
2.OpenHarmony北向开发环境搭建
3.鸿蒙南向开发环境的搭建
4.鸿蒙生态应用开发白皮书V2.0 & V3.0
5.鸿蒙开发面试真题（含参考答案）
6.TypeScript入门学习手册
7.OpenHarmony 经典面试题(含参考答案)
8.OpenHarmony设备开发入门【最新版】
9.沉浸式剖析OpenHarmony源代码
10.系统定制指南
11.【OpenHarmony】Uboot 驱动加载流程
12.OpenHarmony构建系统--GN与子系统、部件、模块详解
13.ohos开机init启动流程
14.鸿蒙版性能优化指南
.......

编译和运行HDF测试用例（可选）

简介

HDF（Hardware Driver Foundation)自测试用例，用于测试HDF框架和外设的基本功能，本文主要介绍HDF内核态用例测试方法。

预置条件

测试前需要在menuconfig里检查HDF测试开关CONFIG_DRIVERS_HDF_TEST=y，代码全量编译通过。

用例编译和测试方法

通过 hdc_std工具把用例执行文件推送到设备中，然后执行用例即可，操作步骤如下：

编译hdf测试用例。
用hdc_std工具推送测试文件到设备中。
进入设备data/test目录，执行测试文件即可。

用例编译和测试详细步骤如下：

编译hdf测试用例。编译hdf测试用例命令和文件路径如下：

    ./build.sh --product-name hispark_taurus_standard --build-target hdf_test

等待编译完成。

将测试文件移动到目标移植设备上（以树莓派为例）。

方法一：使用 hdc_std工具。

        mkdir -p data/test

推送依赖库和测试用例到树莓派。

        hdc file send XXX\out\{device_name}\hdf\hdf\libhdf_test_common.z.so  /system/lib
        hdc file send XXX\out\{device_name}\tests\unittest\hdf\config\hdf_adapter_uhdf_test_config  /data/test
        hdc file send XXX\out\{device_name}\tests\unittest\hdf\devmgr\DevMgrTest  /data/test
        hdc file send XXX\out\{device_name}\tests\unittest\hdf\osal\OsalTest  /data/test
        hdc file send XXX\out\{device_name}\tests\unittest\hdf\sbuf\SbufTest  /data/test

方法二：移动到储存卡内，启动树莓派之后装载。

拔掉树莓派连接电脑的串口、USB线，然后拔下数据卡。
将数据卡插入到电脑的读取口，将编译好的zImage和测试文件夹test/下载到电脑，然后移动到数据卡的根目录下。zImage文件会被替换，请提前做好备份。
最后将数据卡插回树莓派。

        # 让树莓派文件系统读取储存卡根目录
        mount -t vfat /dev/block/mmcblk0p1 /boot
        cd /boot/[测试文件目录]
        # 允许修改系统文件
        mount -o remount,rw /
        # 安装测试用库
        mv libhdf_test_common.z.so /system/lib
        mkdir /data/test
        mv * /data/test

执行测试
进入目录执行测试文件目录data/test。

        cd /data/test

修改文件执行权限。

        chmod 777 hdf_adapter_uhdf_test_config DevMgrTest OsalTest SbufTest

开始测试。

    /hdf_adapter_uhdf_test_config
    ./DevMgrTest
    ./OsalTest
    ./SbufTest

如果所有测试文件输出均显示 PASSED，那么HDF功能即安装成功。示例：DevMgrTest用例成功结果显示：

./DevMgrTest
Running main() from gmock_main.cc
[==========] Running 1 test from 1 test case.
[----------] Global test environment set-up.
[----------] 1 test from DevMgrTest
[ RUN      ] DevMgrTest.DriverLoaderTest_001
[       OK ] DevMgrTest.DriverLoaderTest_001 (0 ms)
[----------] 1 test from DevMgrTest (0 ms total)
[----------] Global test environment tear-down
Gtest xml output finished
[==========] 1 test from 1 test case ran. (0 ms total)
[  PASSED  ] 1 test.
