RS232转PROFIBUS 转换器怎么接线

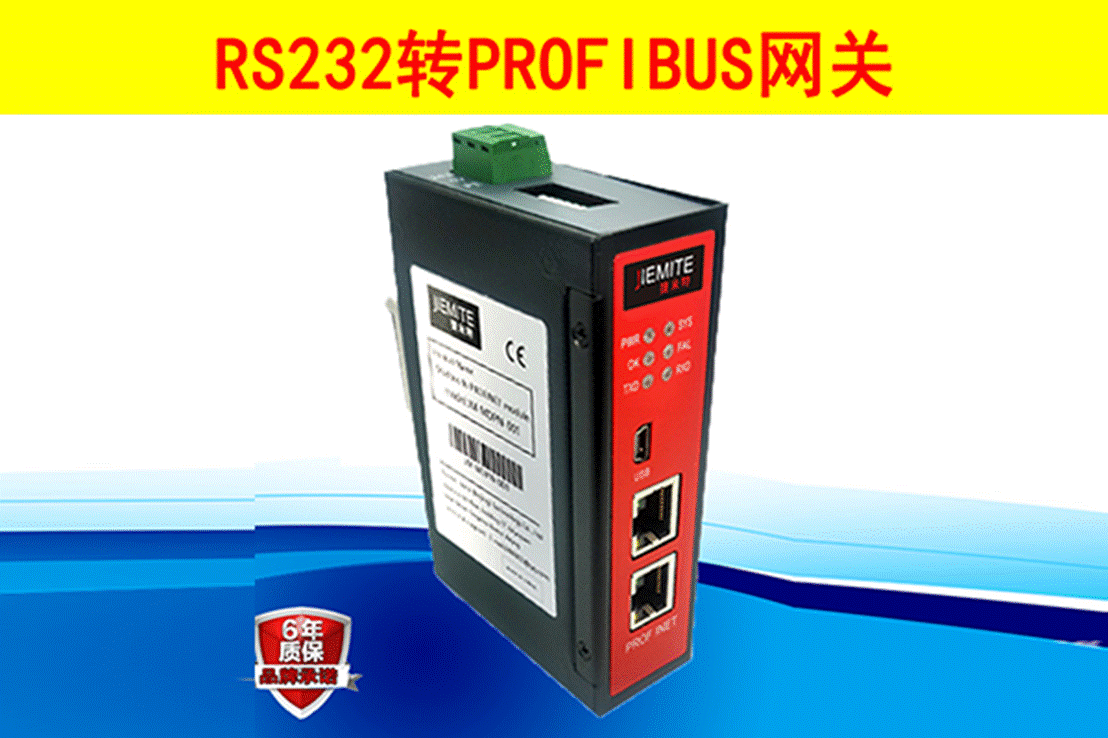

RS232转PROFIBUS网关

大家好，今天我们要来讨论的是一个非常广泛的应用，这个应用可以让我们的现场设备与PROFIBUS-DP主站实现无缝连接。那么，这个神奇的产品就是捷米特JM-RS232-DP型RS232转PROFIBUS-DP协议转换器。

那么，你可能会有这样的疑问，这个转换器到底能做什么呢？它又有什么优势呢？别着急，接下来，我们就来一一解答这些问题。

首先，我们要先了解捷米特JM-RS232-DP型RS232转PROFIBUS-DP协议转换器的工作原理。它的主要功能是将具有RS232接口的现场设备，转换成PROFIBUS-DP协议，从而实现与PROFIBUS-DP主站的连接。那么，这个过程是如何实现的呢？

首先，转换器会接收来自RS232接口的数据，然后将其转换为PROFIBUS-DP协议数据。接着，这些数据将被发送到PROFIBUS-DP主站，主站会将这些数据进行处理并发送给其他设备。这样，我们就实现了现场设备与PROFIBUS-DP主站之间的通信。

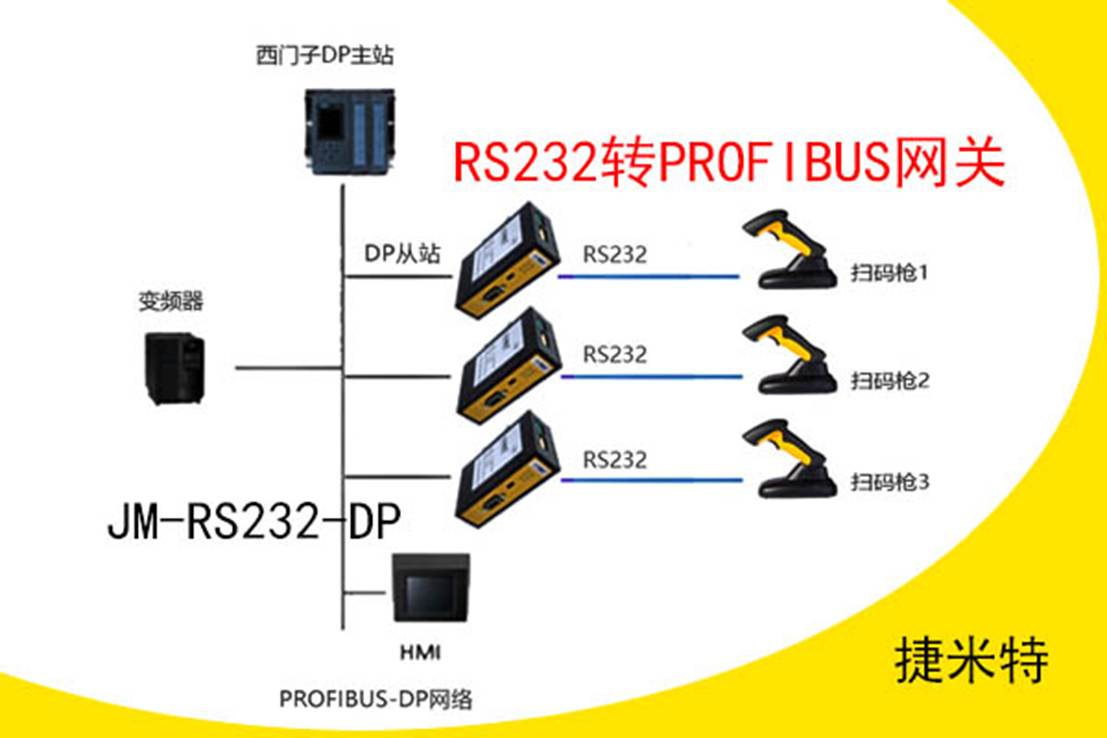

其次，捷米特JM-RS232-DP型RS232转PROFIBUS-DP协议转换器的应用非常广泛。无论是变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等设备，都可以使用这个转换器实现与PROFIBUS-DP主站的连接。

此外，捷米特JM-RS232-DP型RS232转PROFIBUS-DP协议转换器还具有以下优势：首先，它能够提高通信效率，因为通过转换器，可以实现更快的数据传输速度和更低的误码率。其次，它可以降低通信成本，因为使用转换器可以减少通信模块的用量和接口转换器的成本。最后，它可以提高系统的可靠性，因为转换器可以实现数据的稳定传输和设备的稳定连接。

应用简单：用户根据本手册提供的应用实例，可以在短时间内实现RS232转PROFIBUS-DP连接通信。

透明通信：捷米特JM-RS232-DP型网关是通用型通信产品，可实现PROFIBUS-DP主站与设备之间通信报文的透明传输。

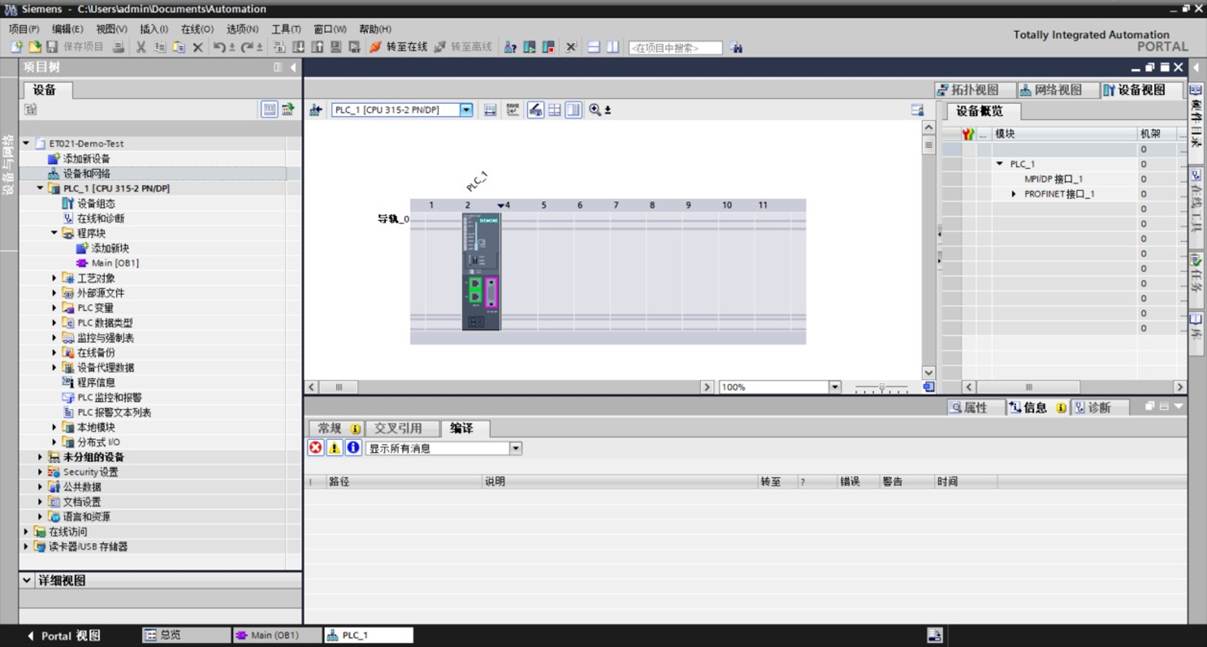

通用性强：接口产品与设备通信协议无关。设备通信协议由PROFIBUS-DP主站编程实现。手册附有STEP 7编程实现通信协议的实例可供参考，需要手册请联系官网电话。

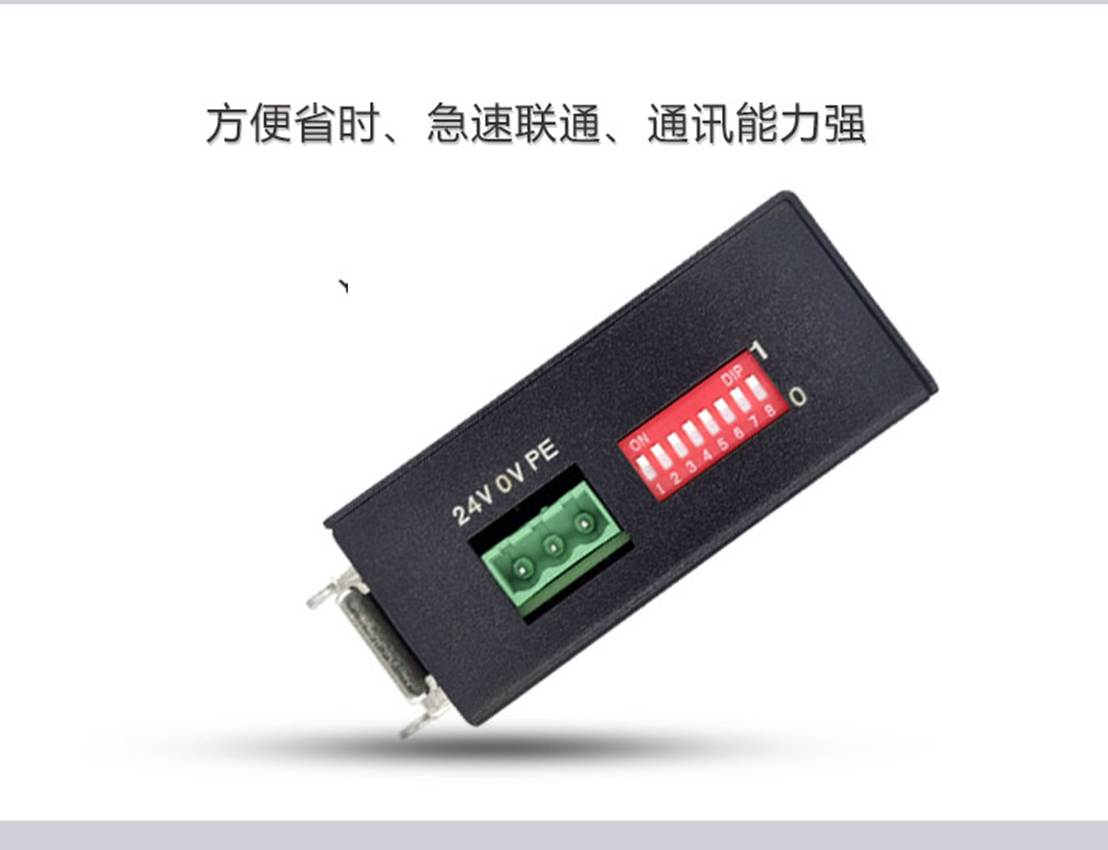

RS232转Profibus-二版_04

相关产品：对于一些开放的、应用广泛的通信协议，如MODBUS协议，本公司另有产品来实现PROFIBUS-DP到这些设备的透明通信。

捷米特JM-RS232-DP型RS232转PROFIBUS总线桥技术指标

⑴ PROFIBUS-DP/V0协议，符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线的第3部分PROFIBUS规范；

⑵ 标准PROFIBUS-DP驱动接口, 波特率自适应，最大波特率12M；

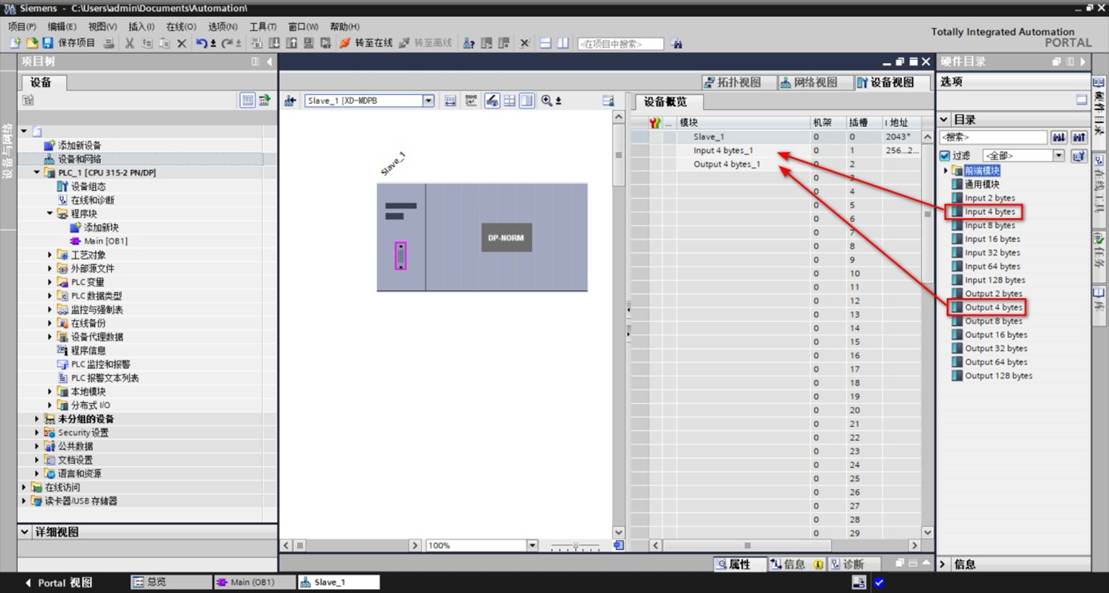

⑶ PROFIBUS 输入/输出数量可自由设定，最大输入/输出: <1> Input Bytes + Output Bytes ≤ 232 Bytes； <2> Max Input Bytes ≤224 Bytes；<3> Max Output Bytes ≤224 Bytes；

⑷ 标准RS232接口，半双工； 字符格式：7位/8位可选、校验位(偶、奇、无)可选；波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可选；RS232主/从设备可选；

⑸ RS232最大通信报文长度：发送230字节或接收230字节；

⑹ 供电：10—30V直流宽压供电，最大功率3.5W；

⑺ 工作环境温度：-20～65℃, 湿度≤95%；

⑻安装：35mm导轨；

⑼防护等级：IP20。

RS232转Profibus-二版_08

JM-RS232-DP 的创新点在于协议透明传输与边缘计算能力：通过硬件级协议解析，实现 PROFIBUS-DP 主站与 RS232 设备的报文直接交互，无需中间转换服务器；同时支持数据预处理功能，可在网关端完成数据过滤与格式转换，减少 50% 的无效数据传输 1 16 。这种设计不仅提升了系统响应速度，更降低了对上位机的计算资源依赖，为工业物联网（IIoT）的数据分层处理提供了基础支撑。 总体而言，捷米特 JM-RS232-DP 凭借 “即插即用” 的部署便捷性、“稳定可靠” 的工业级性能以及 “低成本高效益” 的经济性，成为工业自动化领域协议转换的标杆产品，推动传统设备向智能化、网络化升级的进程。
