Profinet 转 Profinet 网关：霍尼韦尔 DCS 与西门子 1500PLC 通讯案例解析

profinet网关模块之profinet转profinet应用案例

你是否有听过PROFINET主站与PROFINET主站之间需要做数据通讯有需求？

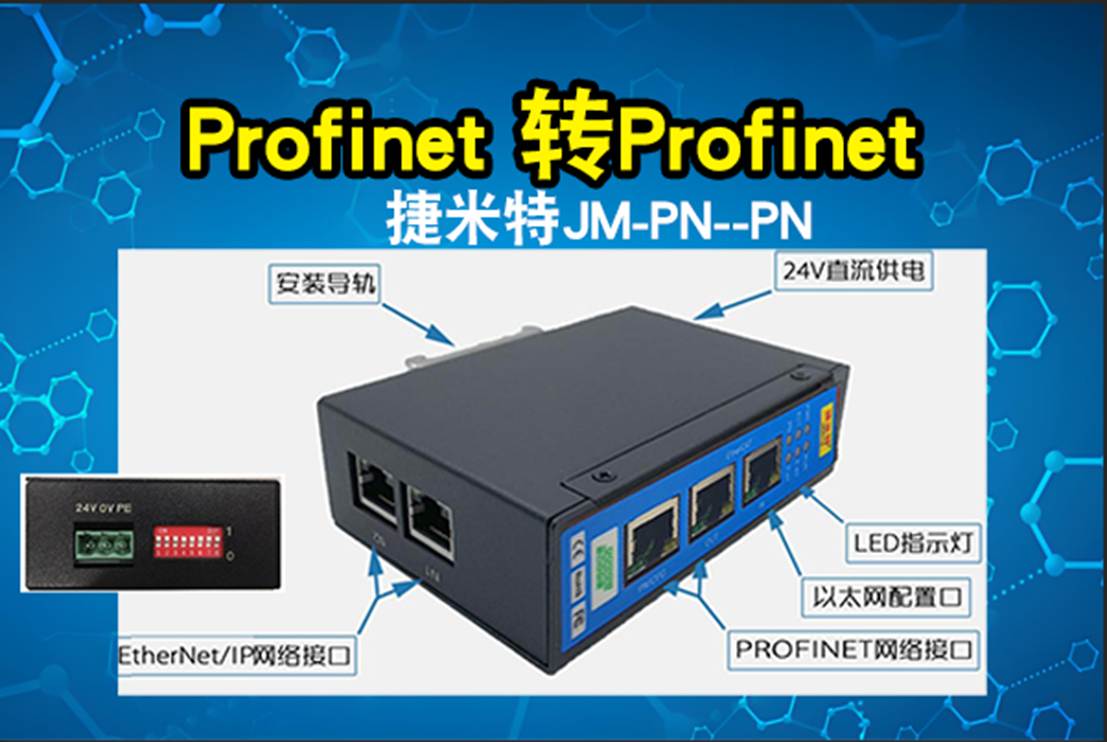

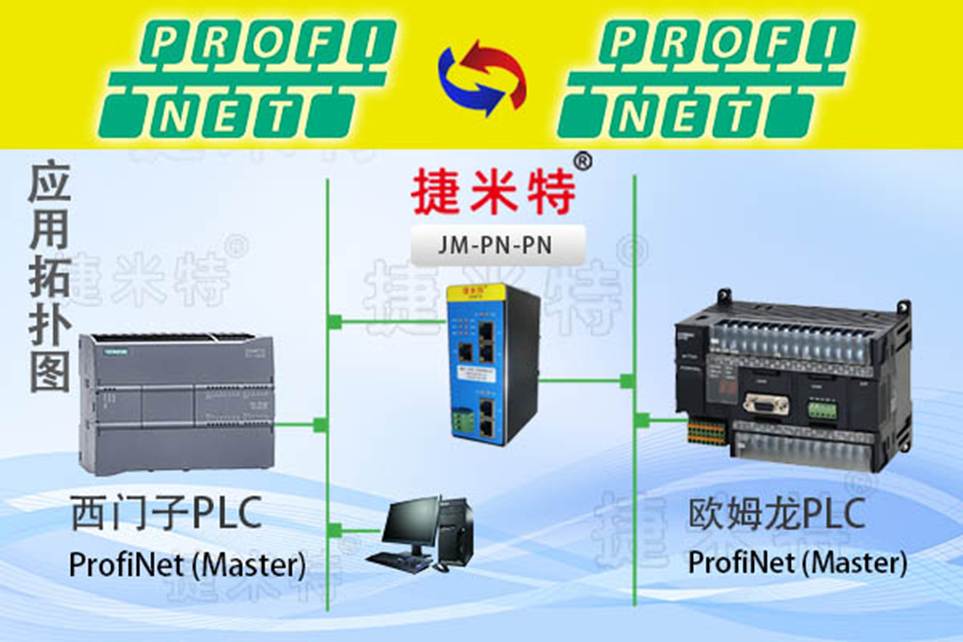

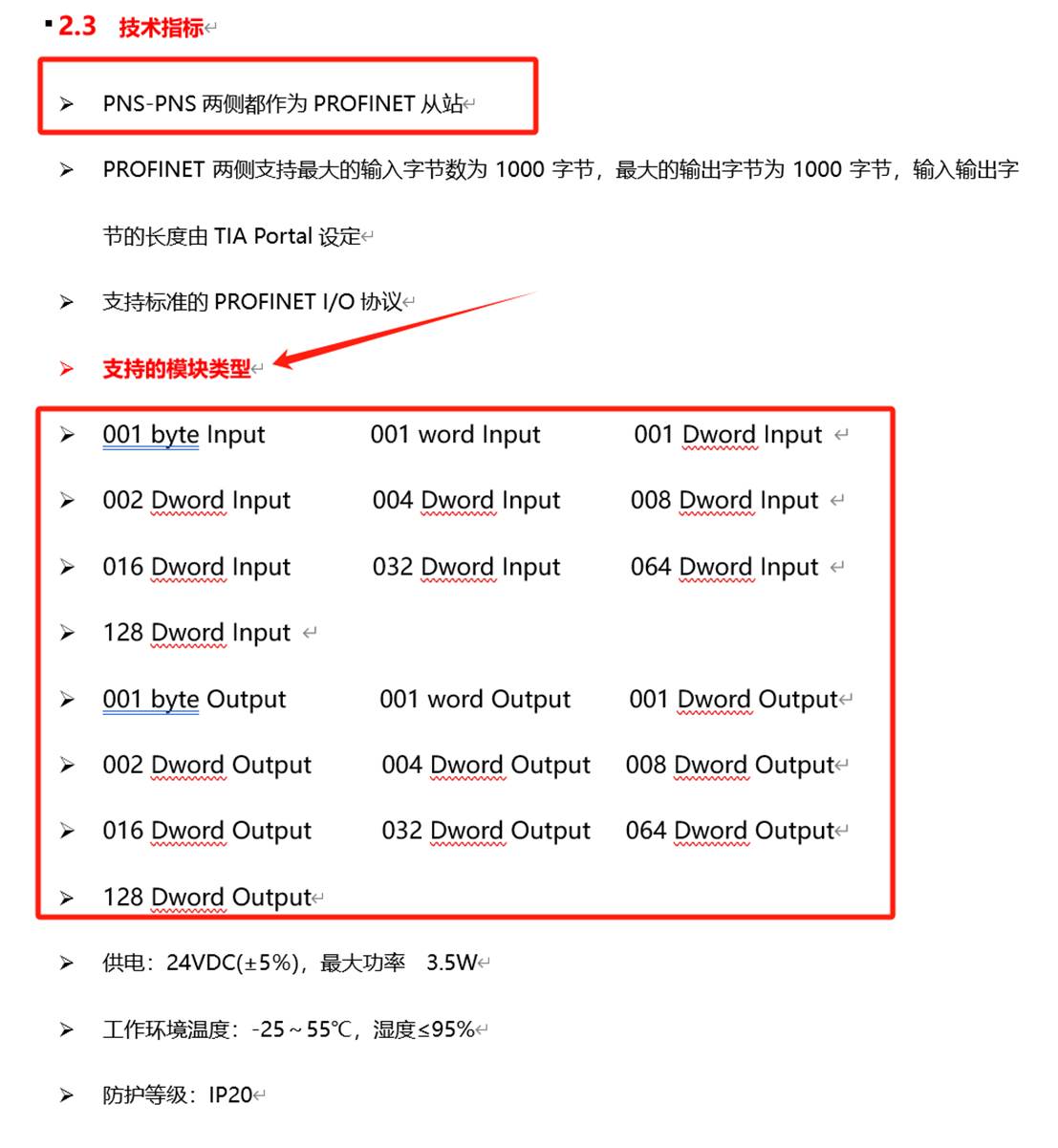

例如西门子1500与霍尼韦尔DCS系统两个主站之间的通讯。应用于PROFINET为主站设备还有欧姆龙、基恩士、罗克韦尔、施耐德、GE、ABB等品牌的PLC或DCS、FCS等平台。在生产或智能领域有通讯需求。两头PROFINET主站设备均需要相互通讯。那么profinet模块-捷米特JM-PN-PN设备在两设备中间即可在无需编程的情况下搭起通讯的桥梁。本profinet模块可以完全替代西门子PN/PN COUPLE模块，赫优讯NT 151-RE-RE/PNS/PNS网关及ANYBUS HMI的AB7651型号网关功能，它具备高效数据互通能力，为用户解决了PN主站通讯的难题，极大提升企业生产效率与智能化水平。以下为配置方式的介绍：

使用方法

参数设置说明

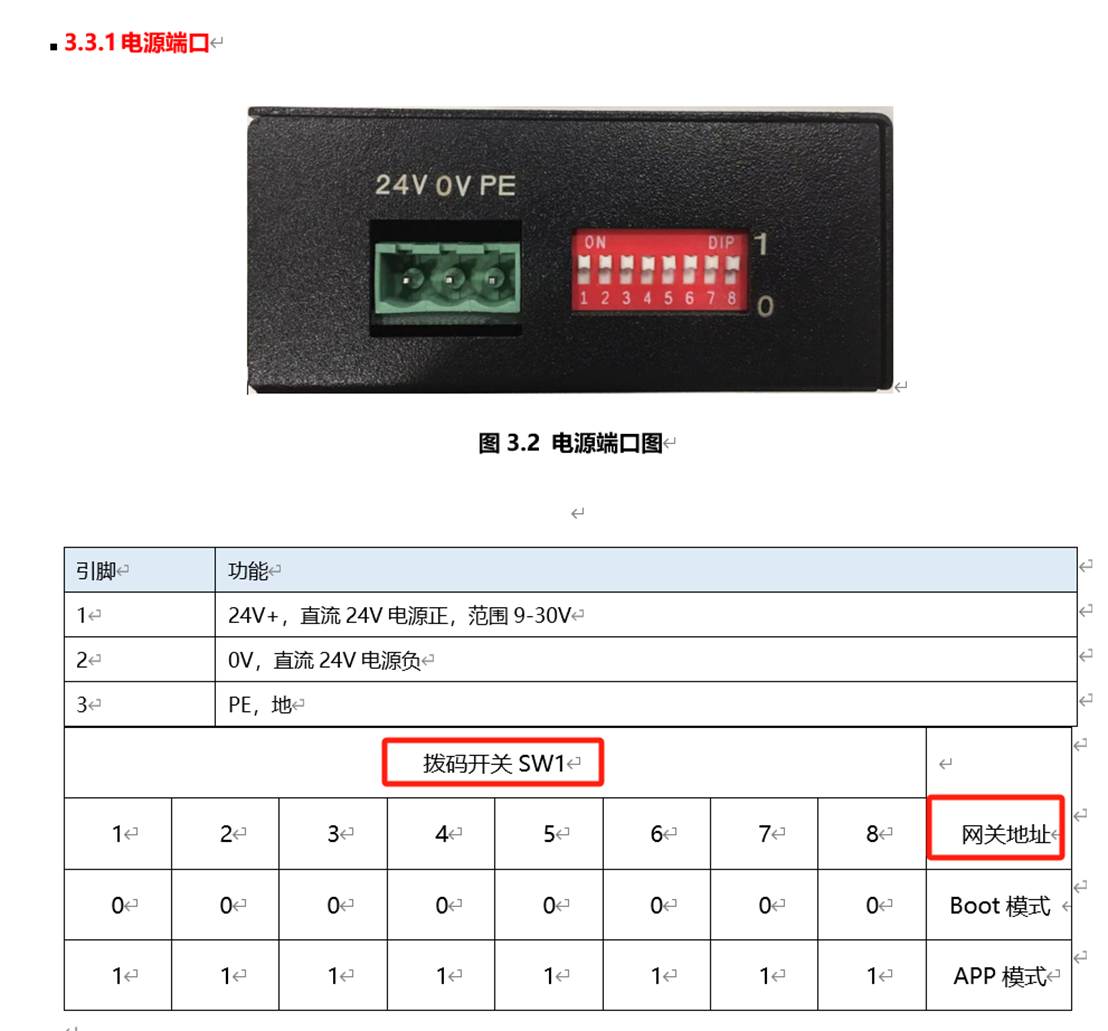

1. 正确连接电源，通过以太网口将PNS-PNS与PC相连，给PNS-PNS上电；

2. 打开TIA Portal，根据需求在TIA Portal中进行配置；

3. 将 TIA Portal的组态配置下载到PLC中；

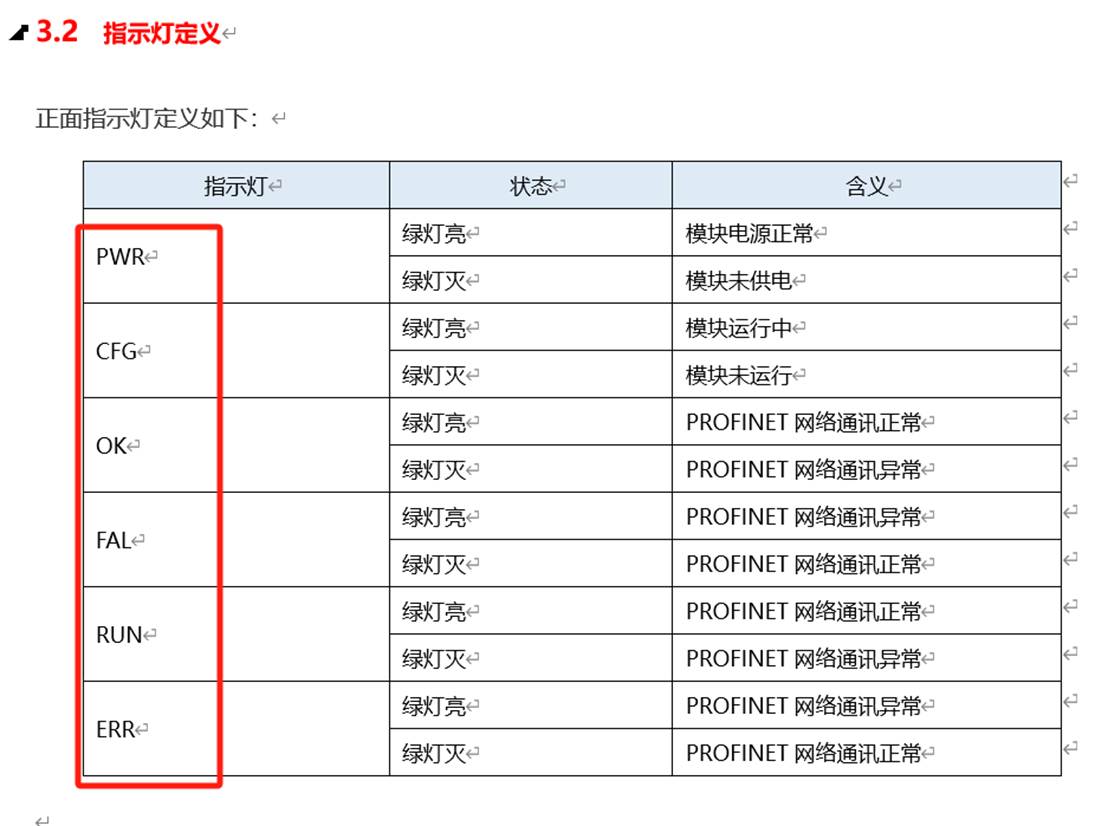

4. 等待大约 5秒，PNS-PNS会与 PLC之间建立连接，此时PN.1和PN.2灯亮。

参数设置步骤

以下以西门子1200PLC简单描述；

创建工程

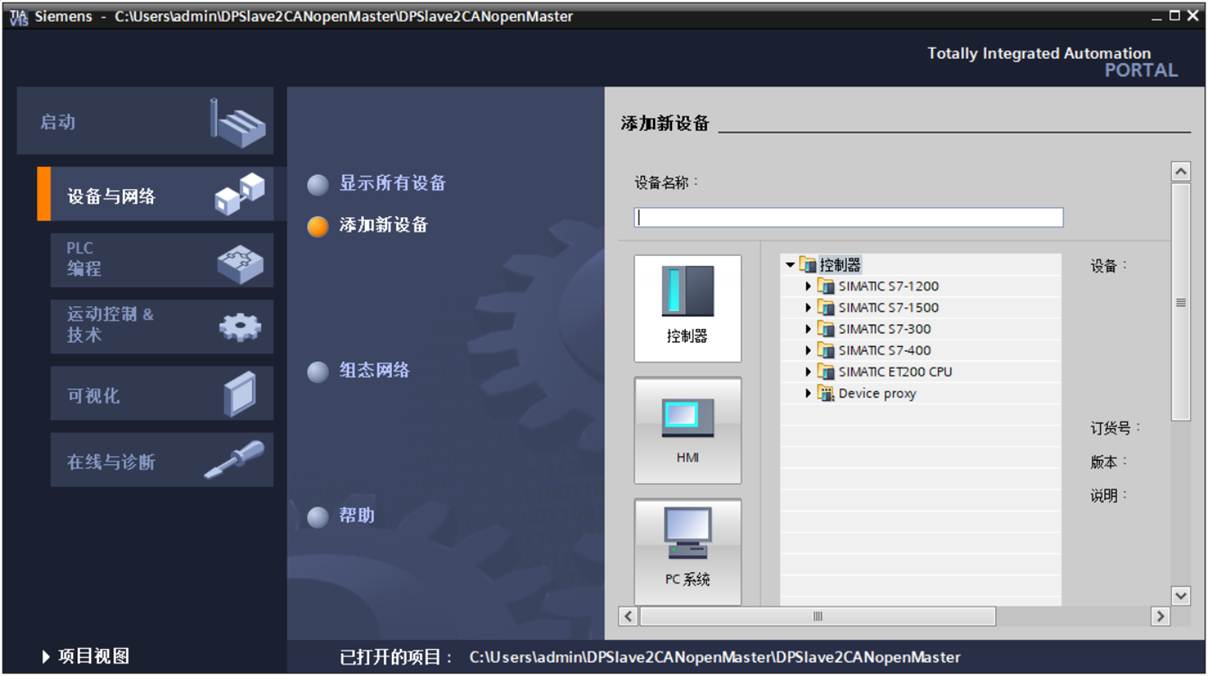

1. 打开TIA Portal，选择创建新项目，输入项目名称，选择路径等信息后，点击创建，如下图所示。

2. 通过 Portal 视图或创建完成的项目视图将 CPU 插入到项目中。

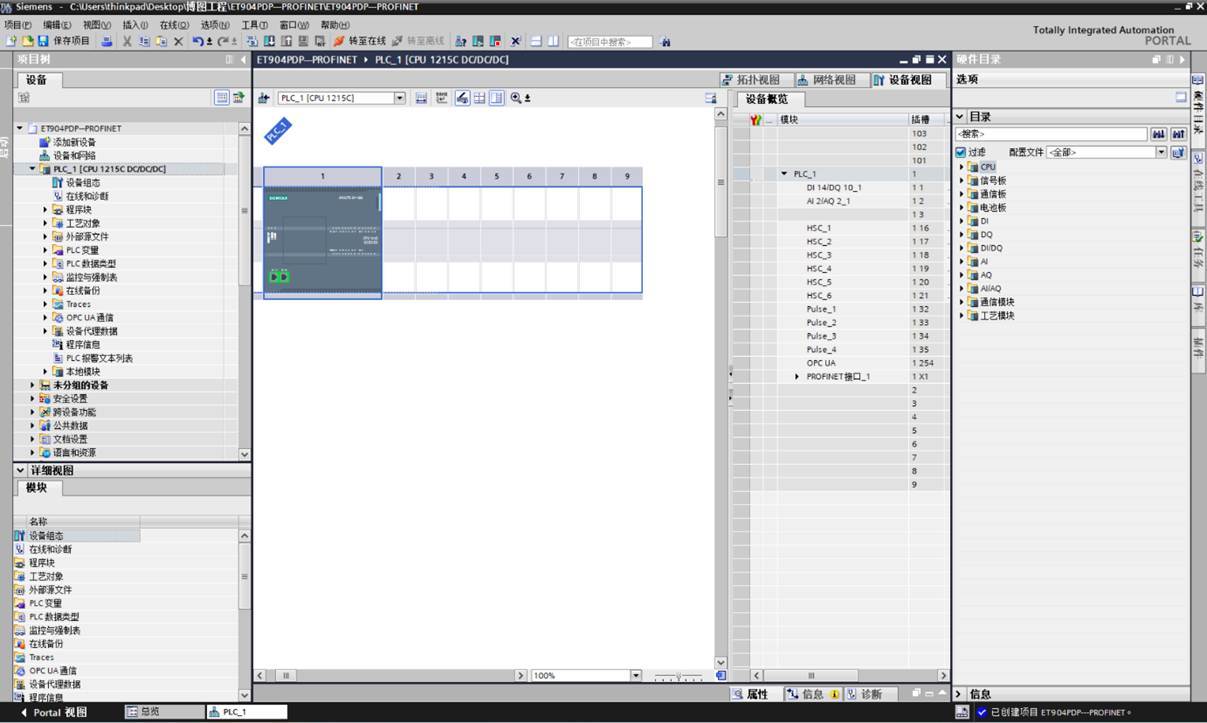

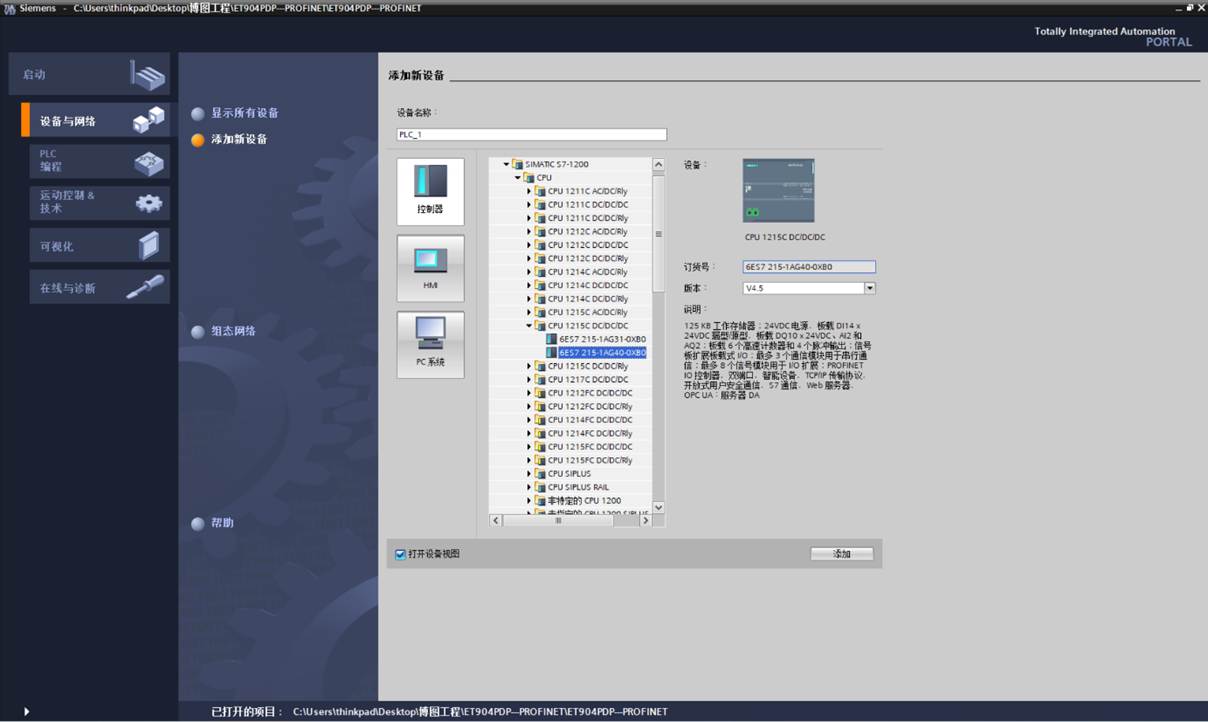

3. 在视图中，选择“设备和网络”并单击“添加新设备”（或者在项目视图中的项目名称下，双击“添加新设备”），如下图“添加新设备”对话框，添加支持PROFINET接口的控制器，例如6ES7 215-1AG40-0XB0。

2

GSD安装

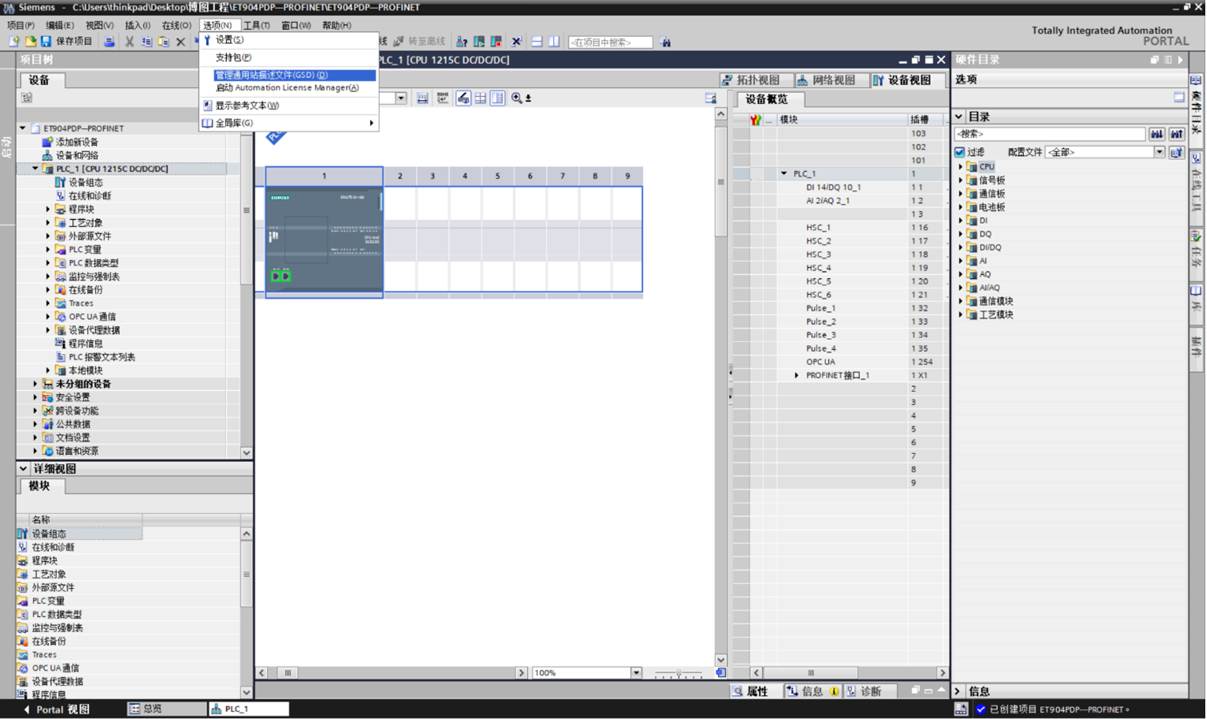

在TIA Portal 菜单栏点击“选项”>“管理通用站描述文件”， 如图所示：

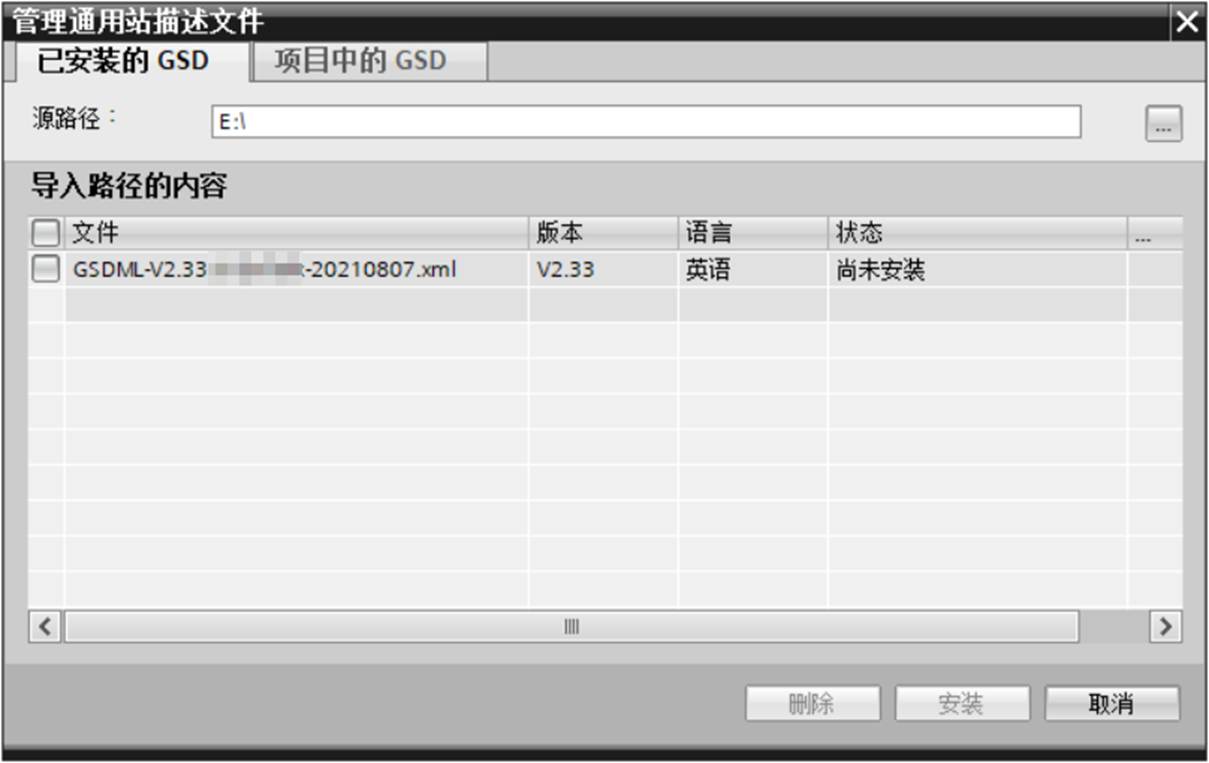

在弹出的对话框中，选择“已安装的GSD”选项卡，点击源路径选择按钮，弹出浏览文件夹对话框中找到选择 GSDML-V2.33-YC-PN-20210807所在的文件夹路径并选中，点击确认即可。

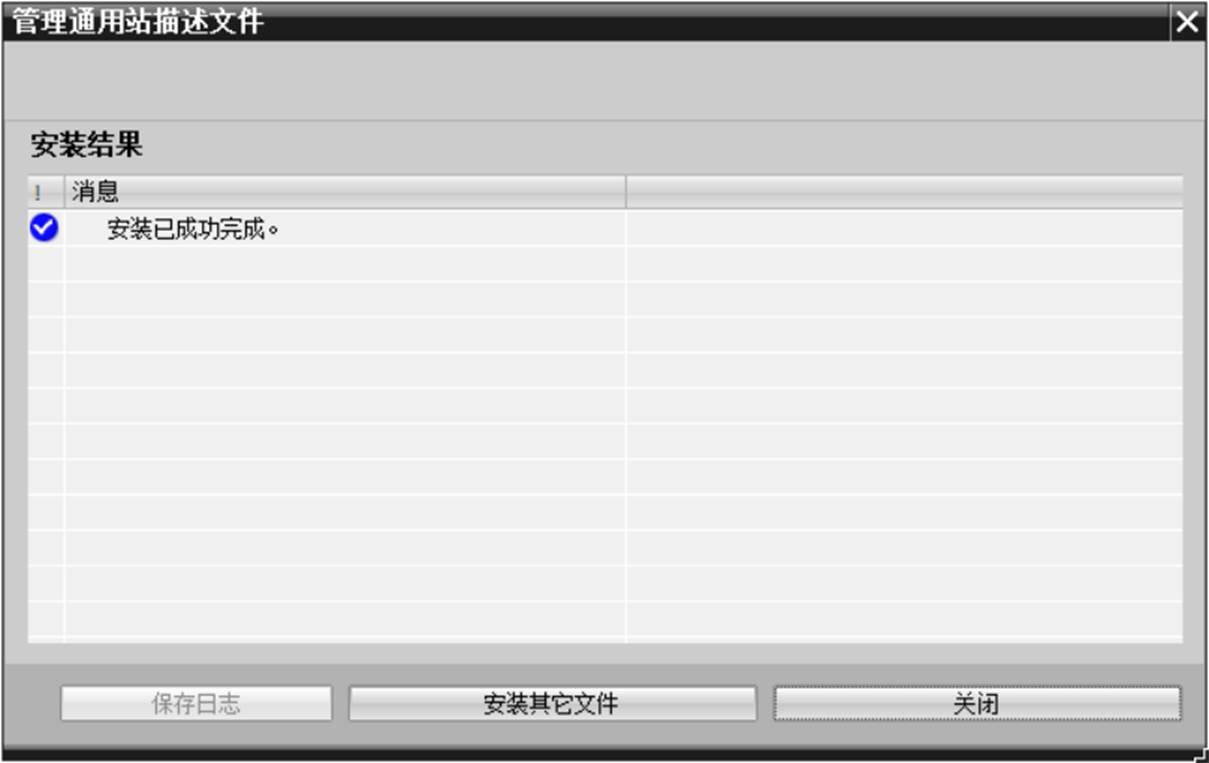

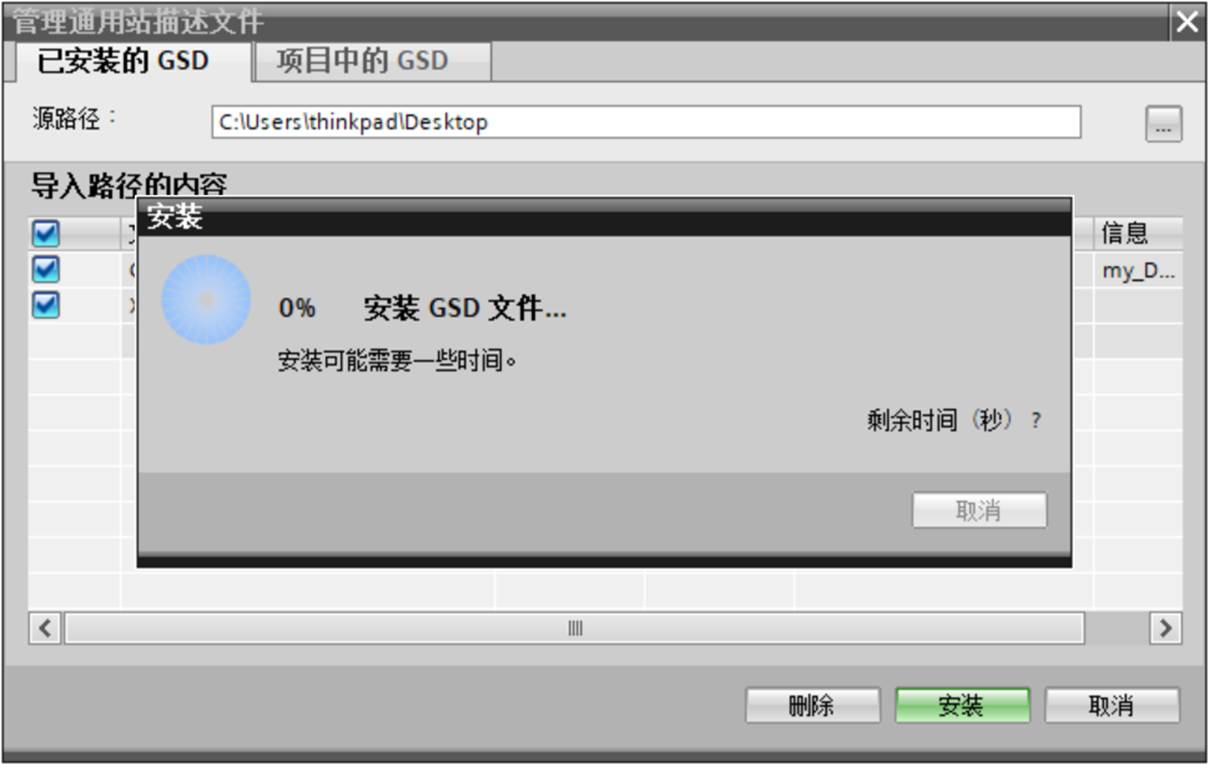

选择导入的GSD文件，点击安装，直至安装完成。

9

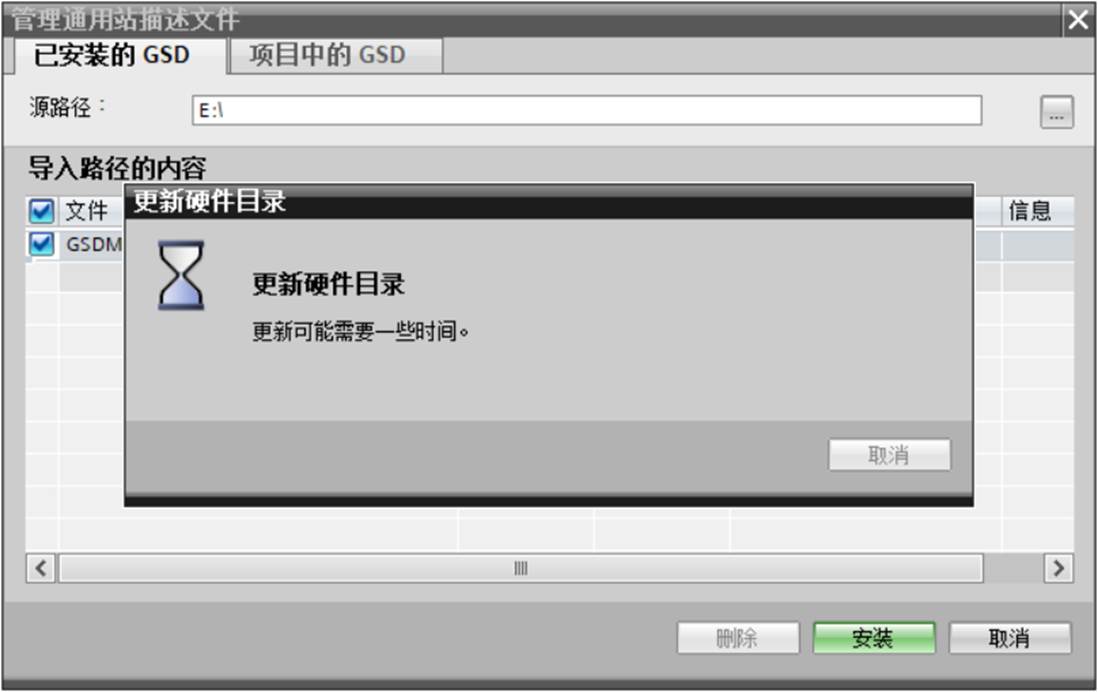

软件会更新硬件目录。

16

设备组态

添加PROFINET设备模块

双击设备和网络，添加 2个PROFINET设备模块，

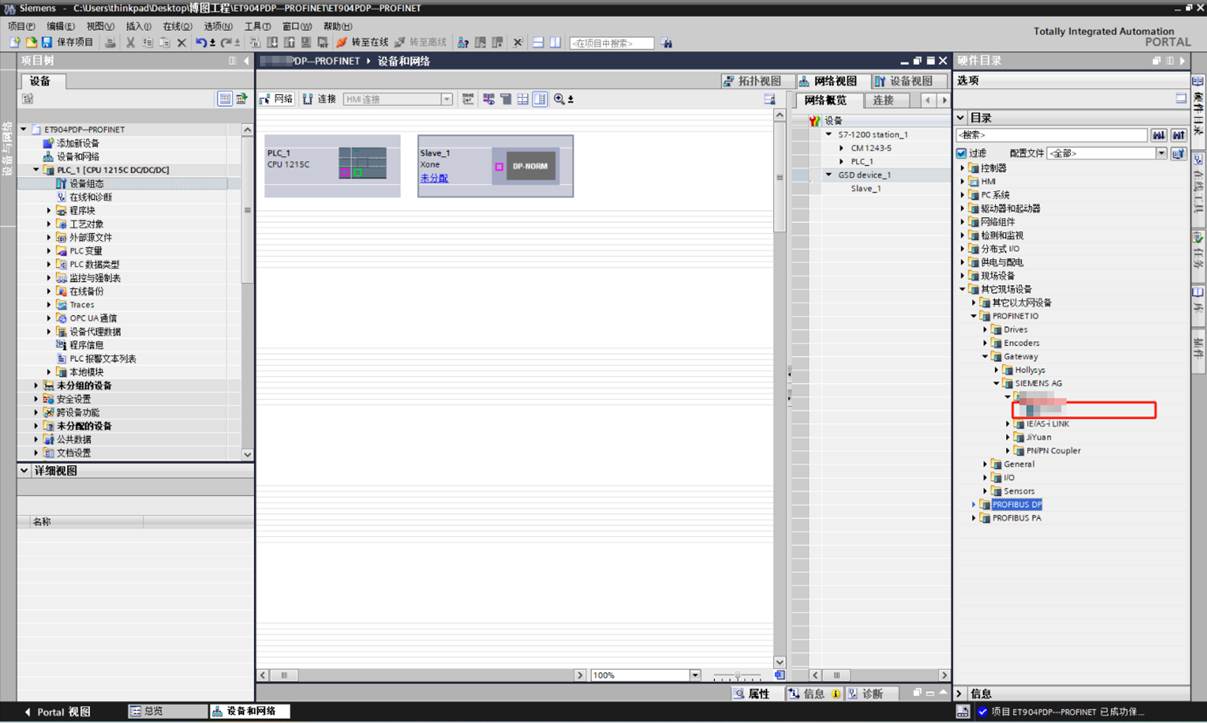

PROFINET设备模块在硬件目录在硬件目录>> 其他现场设备>PROFINET IO>Gateway>SIEMENS AG>YC，如下图所示：

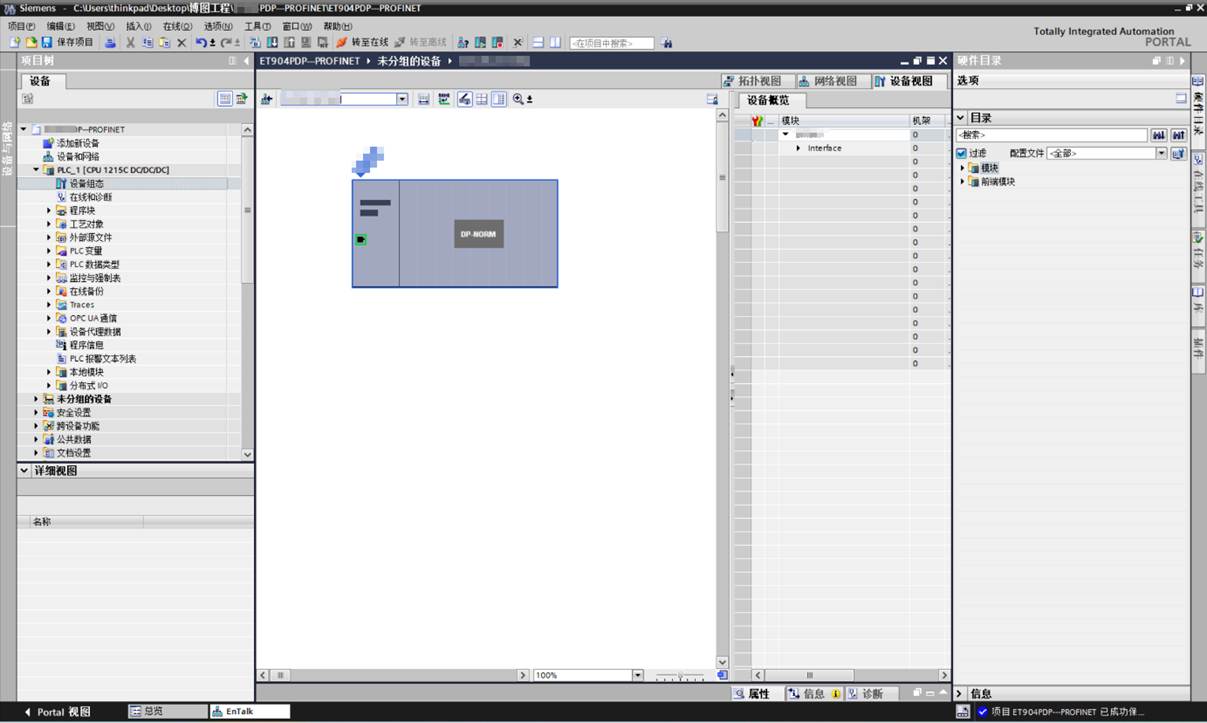

添加完成设备后，如下图所示：

建立PROFINET DP和PROFINET网络

1. 使用设备配置的“网络视图”在项目中的各个设备之间创建网络连接。创建网络连接之后，使用巡视窗口的“属性”选项卡组态网络的参数。

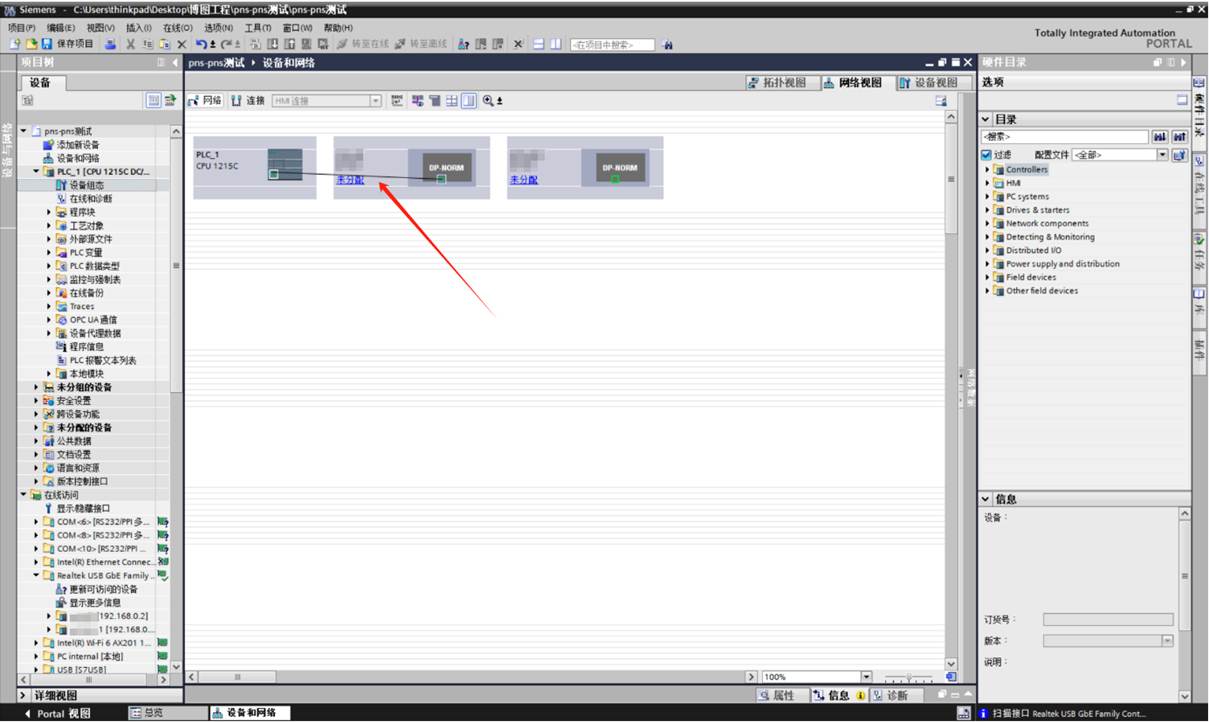

2. 选择“网络视图”以显示要连接的设备。选择PNS-PNS的PROFINET端口，然后将连接拖到PLC_1的PROFINET端口处，释放鼠标按钮以创建网络连接。

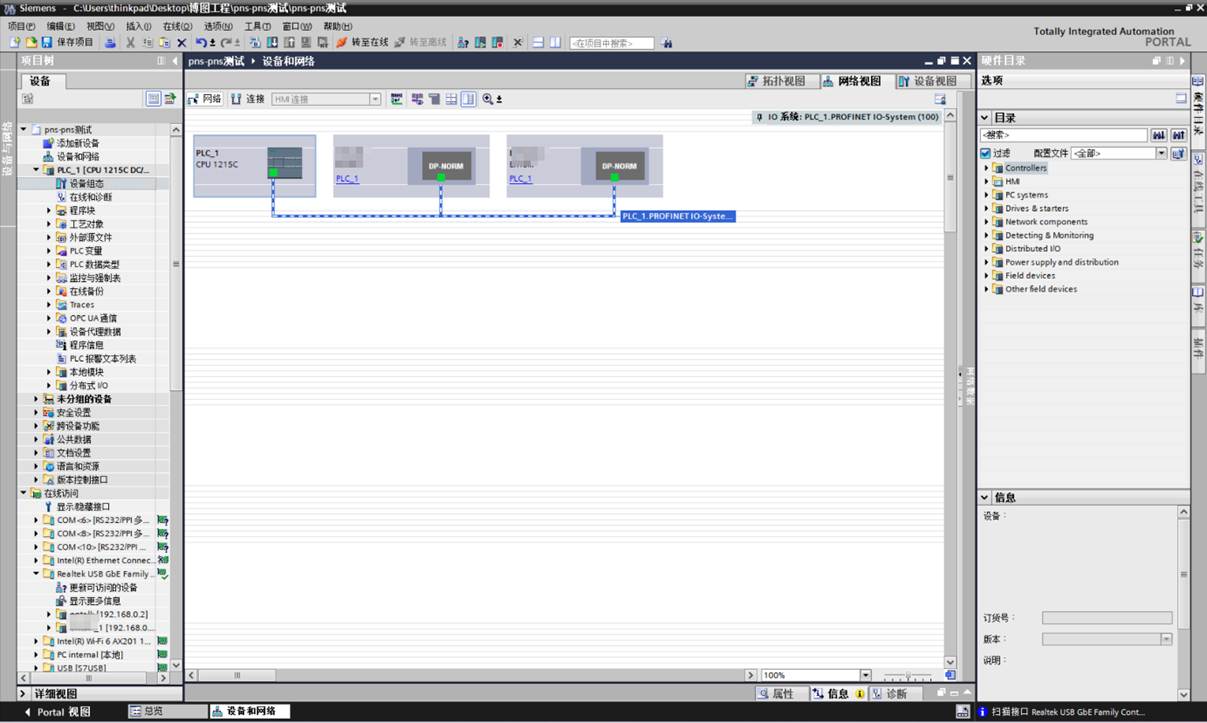

3. PROFINET网络创建成功，如下图所示：

双击PN-PN设备并组态所有必需的模块及子模块，

1. 组态PROFINET设备输入输出

– 双击PROFINET 模块

– 在硬件目录中，展开“模块”容器。

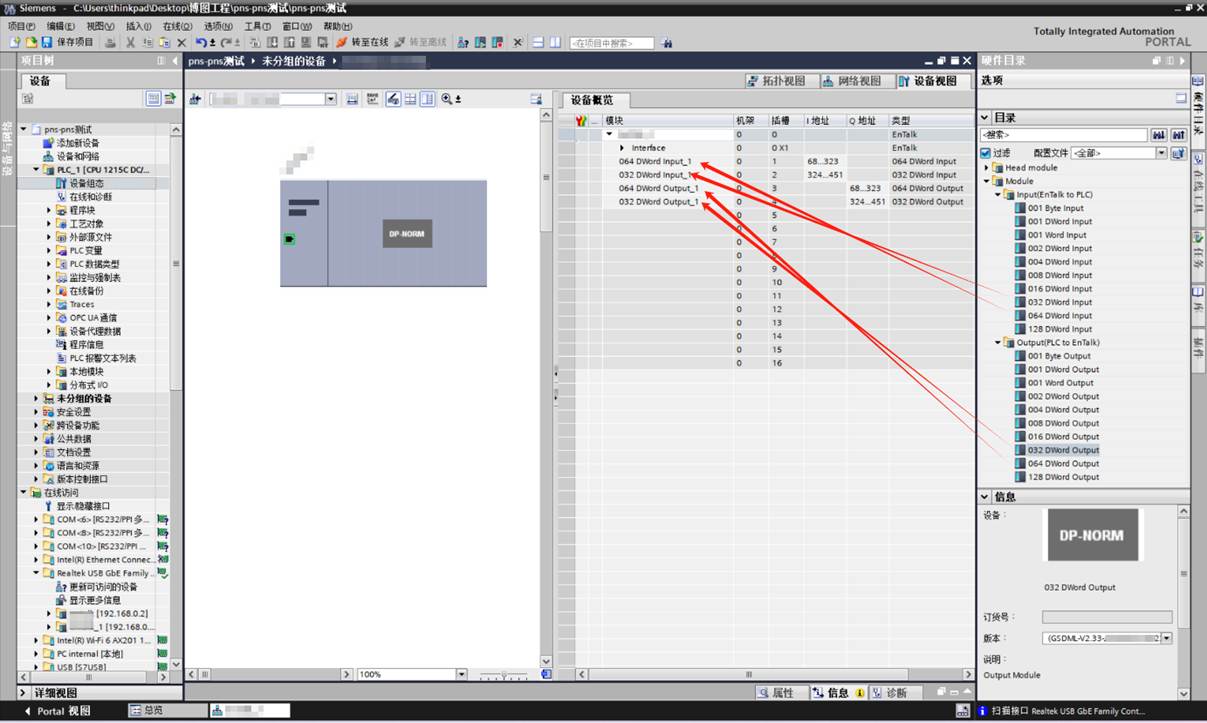

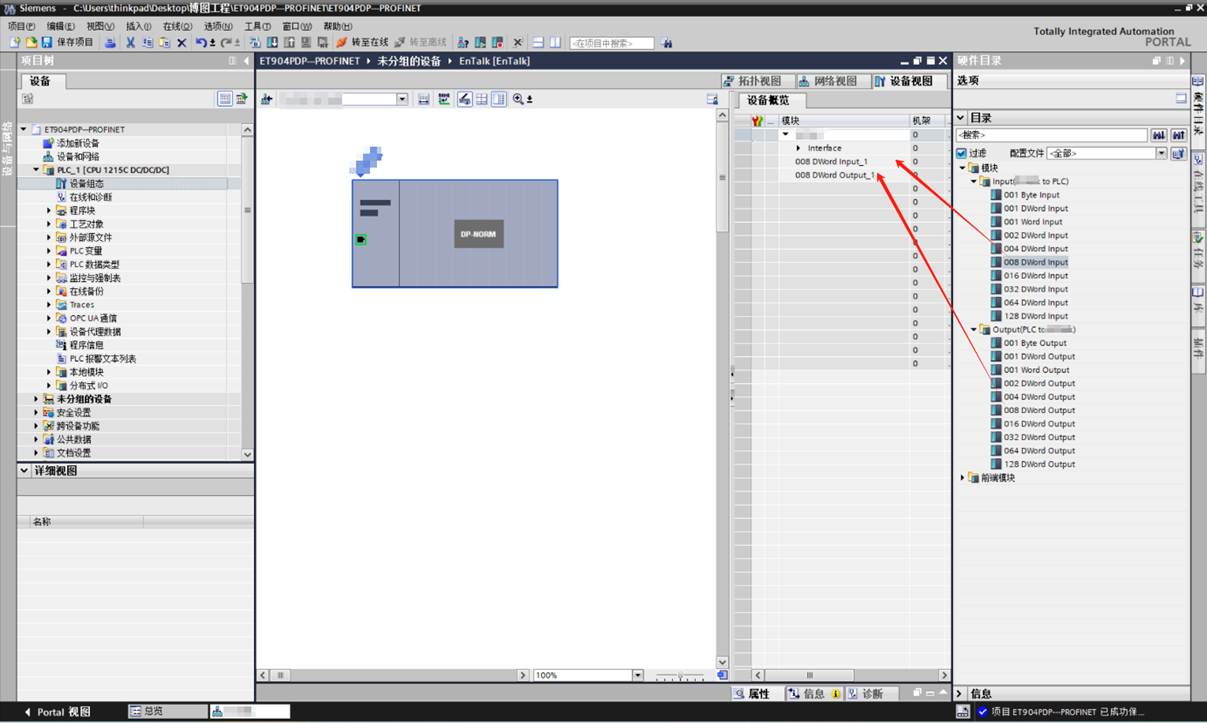

– 双击或拖动Input modules / Output modules下的模块类型。如下图所示：

2. 组态PROFINET设备输入输出

– 双击PROFINET模块

– 在硬件目录中，展开“模块”容器。

– 双击或拖动Input modules / Output modules下的模块类型。如下图所示：

3. 分配PN-PN设备的PROFINET设备的设备名称

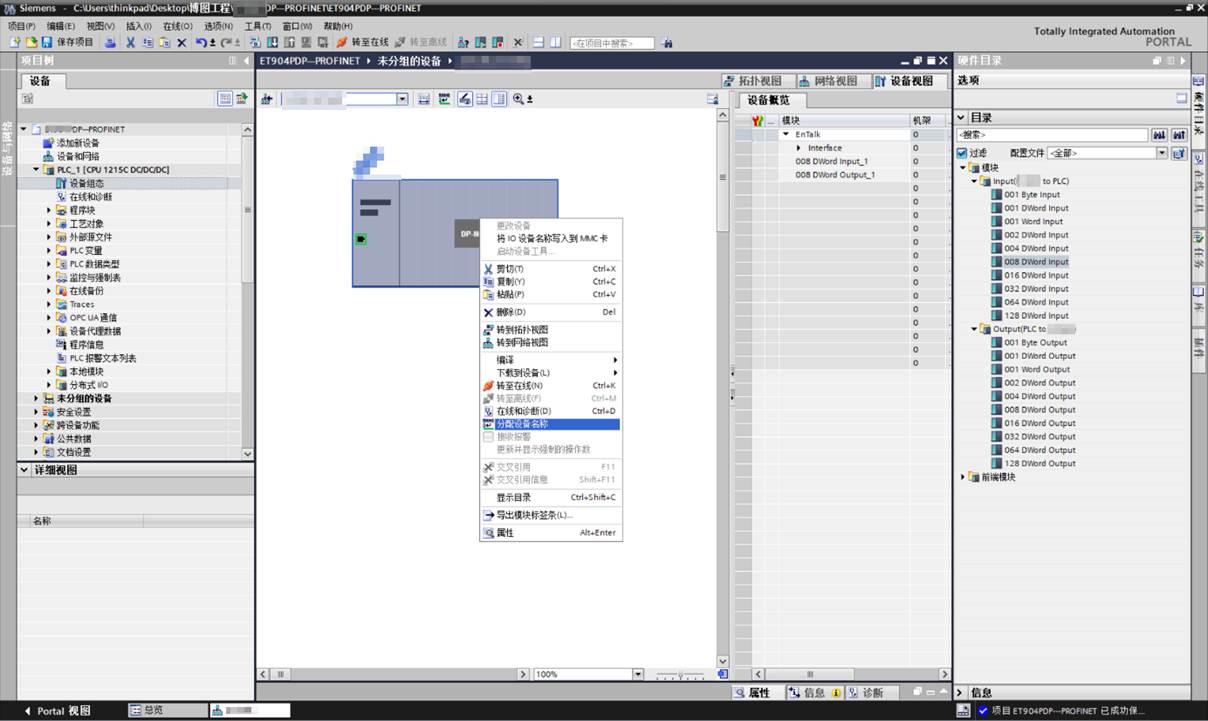

选择PROFINET设备，右键选择设备名称，如下图所示：

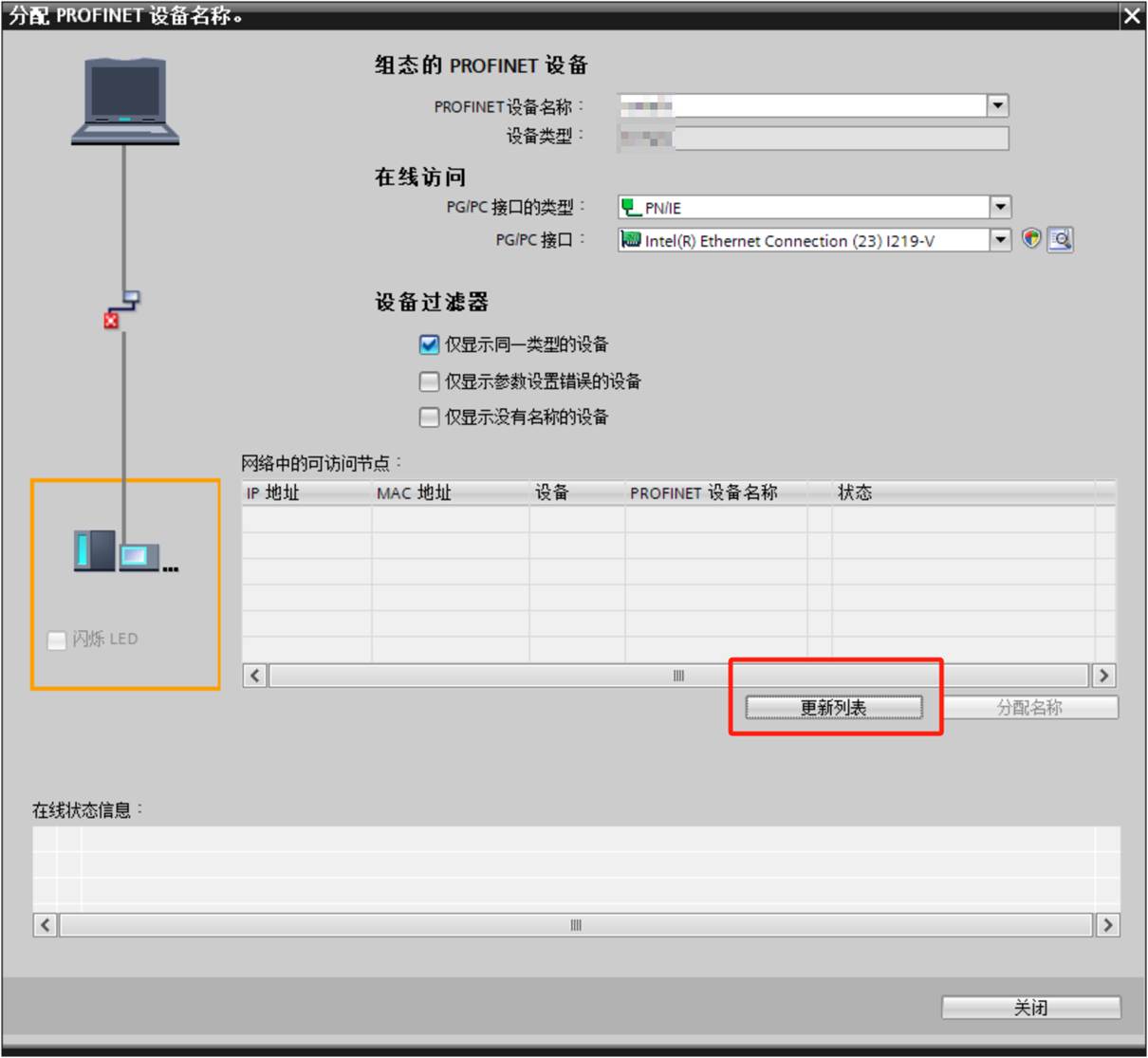

点击分配设备名称，选择更新设备，如下图所示：

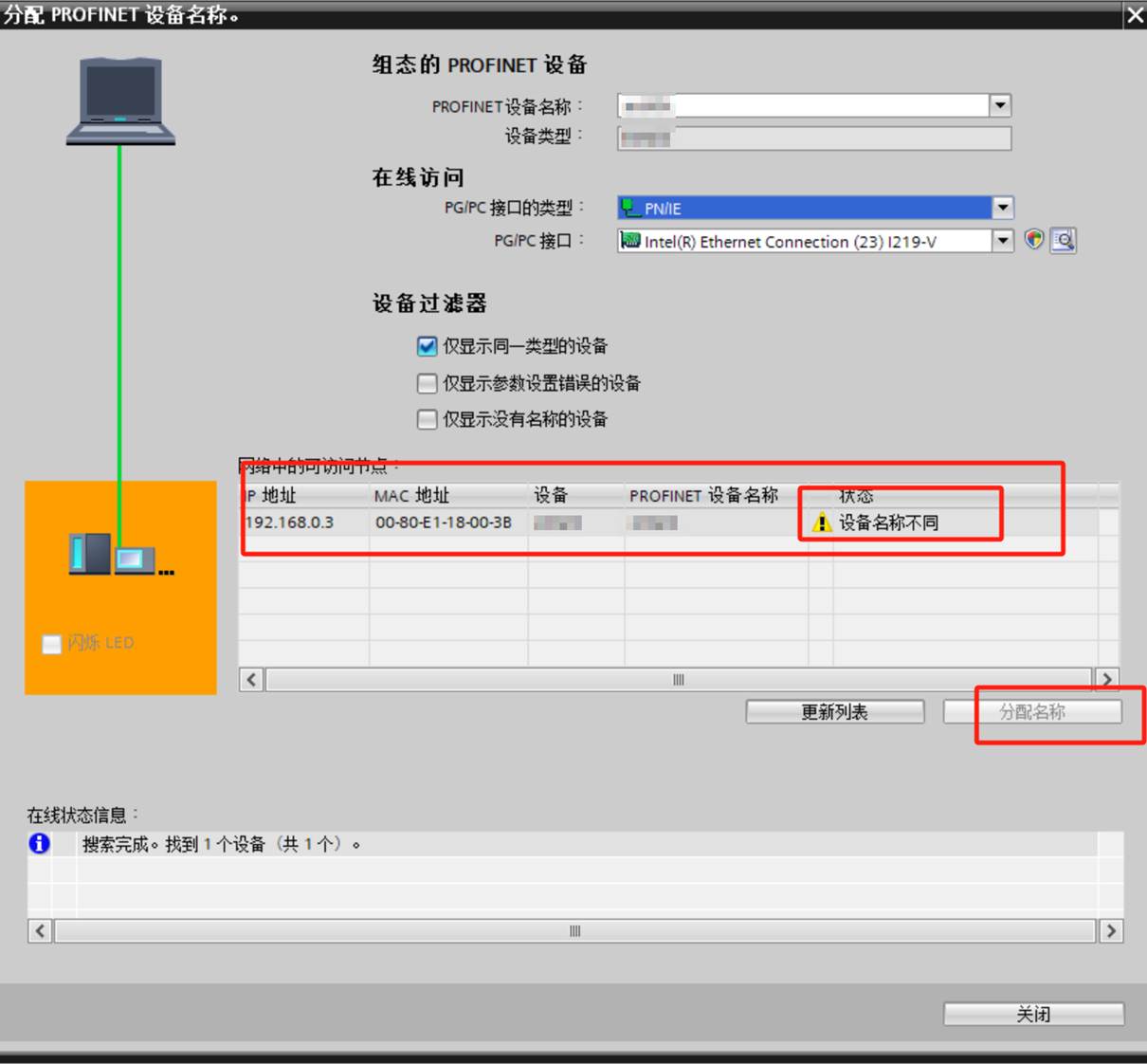

搜索出来设备后,查看设备名称是否一致，若不一致，选中该设备，点击分配名称

执行编译和下载

数据监视

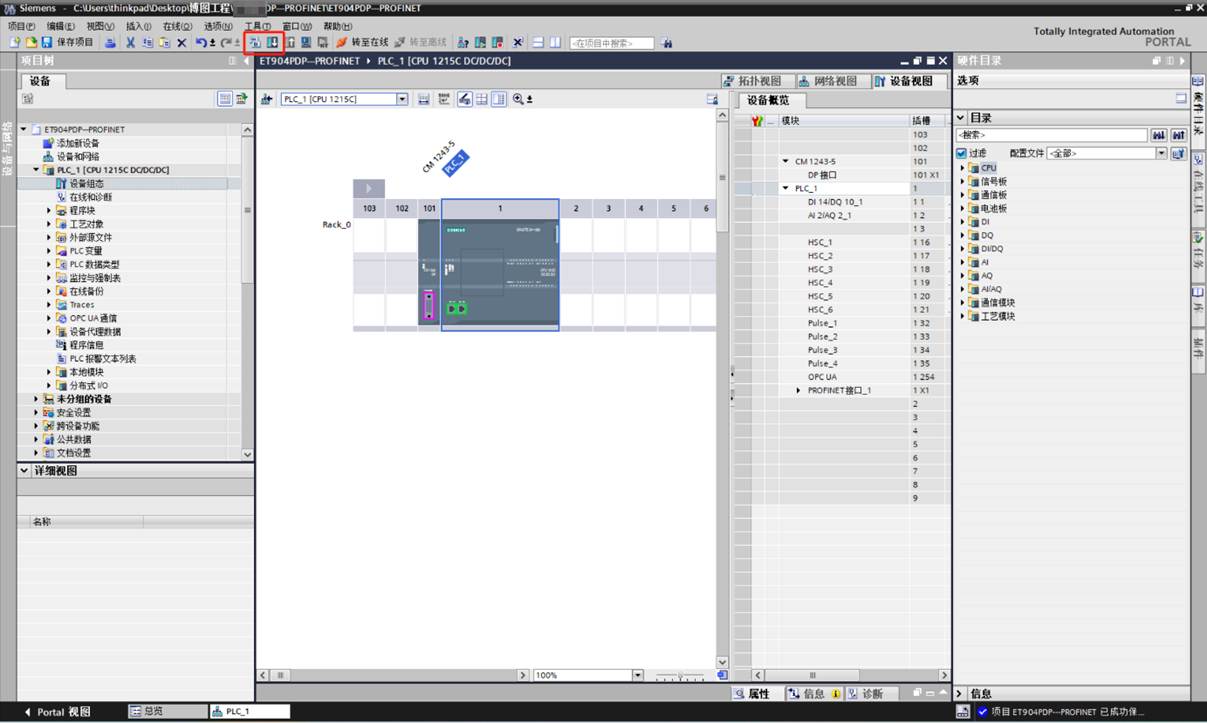

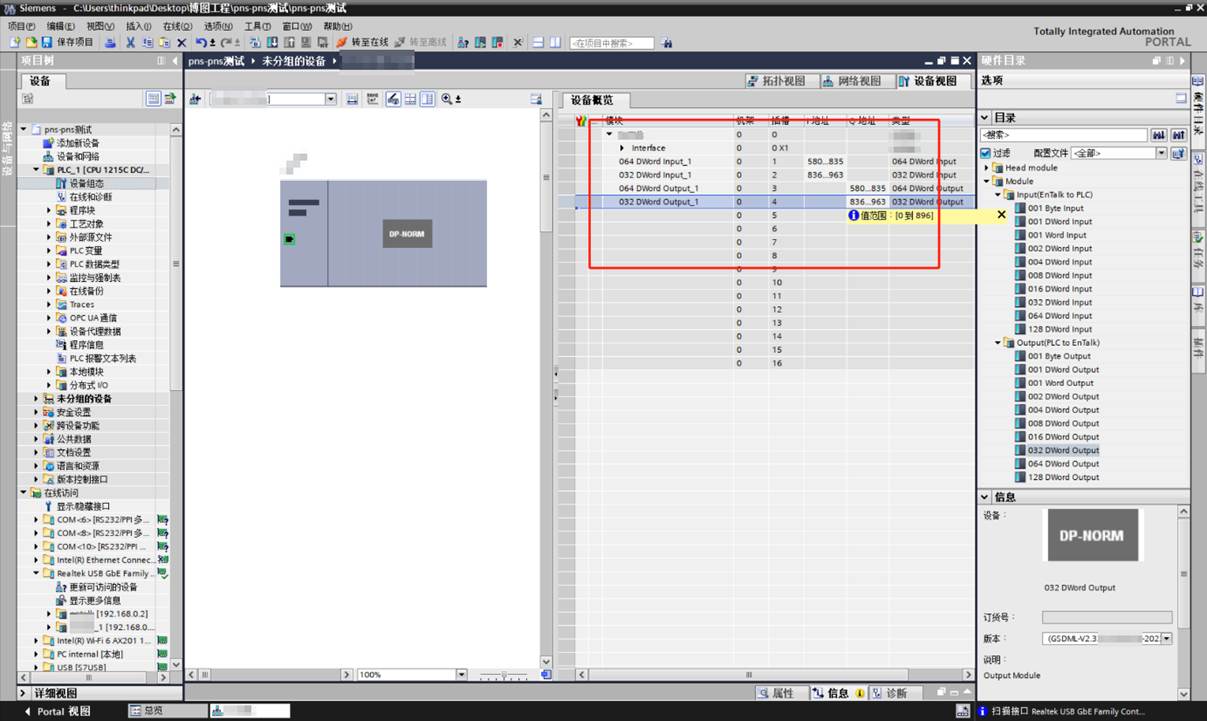

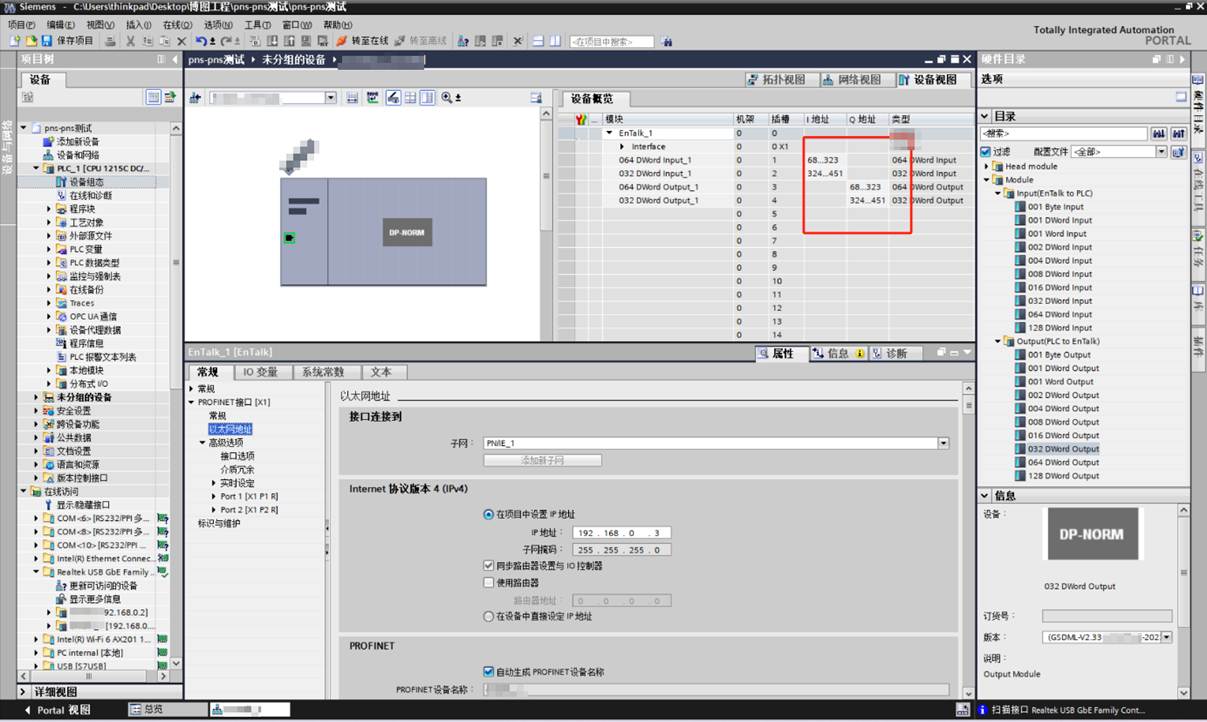

1. 点击设备视图，查看所添加的输入输出分配的地址，如下图所示：

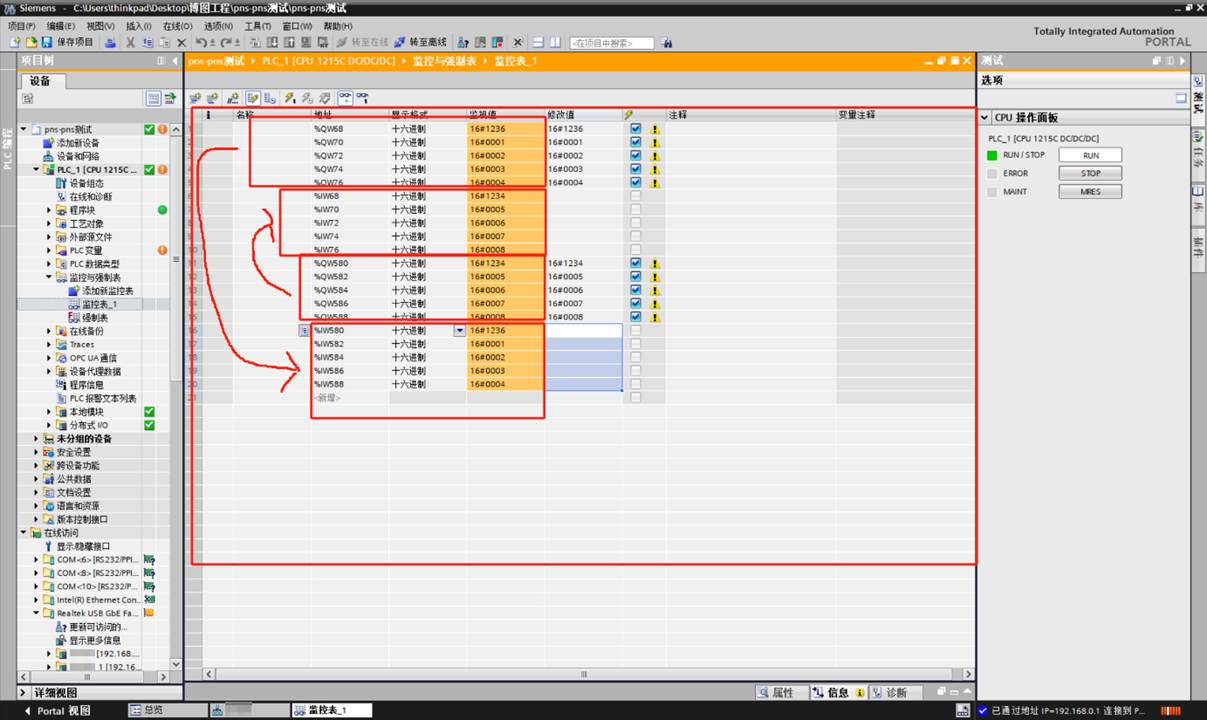

2. 点击监控表，输入地址进行监视，如下图所示

Profinet 转 Profinet 网关在工业自动化场景中展现出卓越的兼容性与可靠性，成为跨品牌设备互联的核心枢纽。以捷米特 JM-PN-PN 网关为例，其内置协议转换机制可无缝对接西门子、欧姆龙、霍尼韦尔等主流品牌的 PLC 与 DCS 系统，打破因设备差异导致的通讯壁垒17。在某大型制造业工厂中，该网关成功实现霍尼韦尔 DCS 与西门子 S7-1500 PLC 的实时数据交互，通过灵活配置数据映射与网络参数，将原本因协议差异导致的通讯延迟降至几乎为零，生产协同效率提升显著27。

这类网关的突出优势体现在多维度：其一，即插即用的便捷性，如稳联技术 WL-PN-ECATM 网关通过图形化界面实现快速配置，工程师无需复杂编程即可完成参数设置，大幅降低部署难度8；其二，高可靠性与稳定性，捷米特 JM-PN-PN 支持 1440 字节数据吞吐与热插拔功能，在动力电池装配线等严苛环境中保持连续运行无故障，设备综合利用率（OEE）从 75% 提升至 92%510；其三，智能诊断与维护，网关实时监测通讯状态，异常报警响应速度＜1 秒，故障排查时间减少 60%，年维护成本节省超 30 万元610。

实际应用中，网关不仅解决协议转换问题，更通过边缘计算功能优化数据传输效率。例如在汽车制造生产线，网关实现机器人、AGV 与视觉检测系统的精准协同，生产节拍缩短 20%，产品不良率从 3.2% 降至 1.1%510。此外，其灵活的兼容性可替代西门子 PN/PN COUPLER 等高端设备，成本降低 30%-50%，成为中小型企业智能化改造的优选方案14。总体而言，Profinet 转 Profinet 网关凭借技术创新与场景适配能力，为工业自动化提供了高效、经济的通讯解决方案，推动智能制造向深度集成发展。
