MyEMS 能源管理系统后台配置 - 配电系统管理​

在数字化与智能化的浪潮下，能源管理已成为企业降本增效、实现可持续发展的关键环节。MyEMS 能源管理系统凭借其强大的功能体系，精准对接企业对能源管理的多元需求。系统通过对主要能耗设备、用能单位的能源利用现状进行全方位监测与深度分析，综合运用统计分析方法、能源审计方法和能量平衡方法等专业手段，定期对企业能耗状况及其费用进行精细化剖析，不仅能够帮助企业构建科学完善的能耗与节能指标体系，还能深度挖掘节能潜力，为企业量身定制切实可行的节能方案。接下来，将详细介绍系统中配电系统管理的核心功能与操作流程。​

18. 配电系统管理​

18.1 配电系统​

查看配电系统​

当用户需要查看配电系统相关信息时，可按照以下步骤操作：​

1. 首先，在系统主界面找到并点击 “系统管理” 菜单，这是进入配电系统管理功能的入口，点击后会展开一系列与系统管理相关的子菜单。​
2. 在 “系统管理” 菜单的子项中，点击 “配电系统管理”，页面将跳转至配电系统管理的操作界面，这里集中展示了与配电系统相关的各项功能与数据。​
3. 在配电系统管理界面中，点击 “配电系统” 标签页，此时页面会呈现出当前已录入系统的配电系统列表，列表中包含每个配电系统的关键信息，如名称、创建时间、简要描述等，方便用户快速浏览和定位所需内容。​

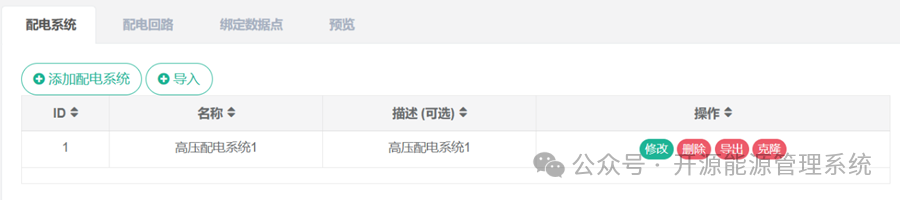

图18-1配电系统列表

添加配电系统​

若企业新增了配电系统，需要将其录入 MyEMS 系统时，可按如下流程进行添加：​

1. 依次点击 “系统管理”“配电系统管理”，进入配电系统管理主界面，确保已切换至 “配电系统” 标签页。​
2. 在该页面中，找到并点击醒目的 “添加配电系统” 按钮，此时会弹出一个 “添加配电系统” 对话框，用于输入新配电系统的详细信息。​
3. 在对话框的 “名称” 字段中，输入新配电系统的准确名称，名称应简洁明了且具有唯一性，以便后续区分和管理。​
4. 确认名称无误后，点击 “保存” 按钮，系统将自动保存新添加的配电系统信息，并刷新列表，新配电系统随即显示在列表中，方便后续操作与查看。​

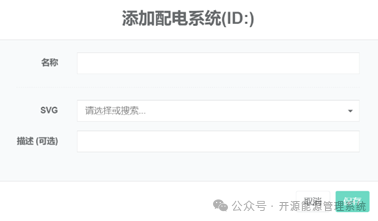

图18-2添加配电系统

编辑配电系统​

当配电系统的相关信息需要更新或修改时，可通过以下步骤进行编辑：​

1. 与查看、添加操作类似，先依次点击 “系统管理”“配电系统管理”，进入 “配电系统” 标签页。​
2. 在配电系统列表中，找到需要编辑的配电系统，点击其对应的 “修改” 按钮，系统会弹出 “编辑配电系统” 对话框，其中预先填充了该配电系统的原有信息。​
3. 在对话框中，对需要修改的 “名称” 字段进行内容更新，可根据实际情况调整配电系统的名称，确保信息的准确性和时效性。​
4. 修改完成后，点击 “保存” 按钮，系统将自动覆盖原有信息，更新配电系统列表，使修改后的信息即时生效。​

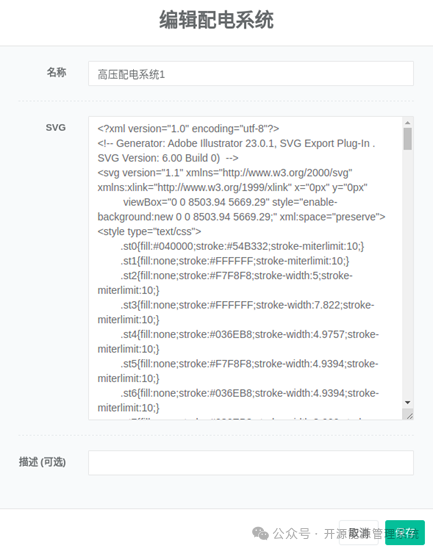

图18-3编辑配电系统

删除配电系统​

对于不再使用或错误录入的配电系统，可通过以下操作进行删除：​

1. 进入 “系统管理”“配电系统管理”“配电系统” 标签页，定位到需要删除的配电系统。​
2. 点击该配电系统对应的 “删除” 按钮，此时系统会弹出 “确认删除” 对话框，以防止用户误操作，对话框中会提示用户确认是否真的要删除该配电系统，以及删除后可能产生的影响（如相关数据关联丢失等）。​
3. 若确认删除，在 “确认删除” 对话框中点击 “确认删除” 按钮，系统将立即执行删除操作，并刷新配电系统列表，该配电系统信息将从列表中移除。​

导入配电系统​

当企业需要批量录入配电系统数据，或从外部系统迁移数据至 MyEMS 时，可使用导入功能：​

1. 进入 “系统管理”“配电系统管理”“配电系统” 标签页。​
2. 点击 “导入” 按钮，系统会弹出数据导入对话框，该对话框支持特定格式（如 CSV、Excel 等）的数据文件上传，用户需按照系统要求准备好数据文件，确保数据格式和内容的准确性。​
3. 在对话框中，选择已准备好的数据文件，系统将自动识别文件中的数据，并进行格式校验。​
4. 确认数据无误后，再次点击 “导入” 按钮，系统将开始导入数据，导入完成后会提示用户操作结果，同时刷新配电系统列表，展示新导入的配电系统信息。​

导出配电系统​

若用户需要将配电系统数据导出用于备份、分析或其他用途，可按以下步骤操作：​

1. 进入 “系统管理”“配电系统管理”“配电系统” 标签页。​
2. 点击 “导出” 按钮，系统将自动生成包含当前配电系统列表所有信息的数据文件（格式通常为 CSV 或 Excel），并触发下载操作，用户可在浏览器的下载目录中找到导出的文件。​

克隆配电系统​

当多个配电系统具有相似配置时，使用克隆功能可大幅提高录入效率：​

1. 进入 “系统管理”“配电系统管理”“配电系统” 标签页。​
2. 在列表中找到与目标配电系统配置相似的源配电系统，点击其对应的 “克隆” 按钮，系统将快速复制该配电系统的所有配置信息，生成一个新的配电系统，并在名称后自动添加序号或标识，以区分原有系统。用户可根据实际需求，后续对克隆后的配电系统信息进行微调。​

18.2 配电回路​

查看配电回路​

配电回路是配电系统的重要组成部分，查看其信息的步骤如下：​

1. 依次点击 “系统管理”“配电系统管理”，进入配电系统管理界面。​
2. 在界面中点击 “配电回路” 标签页，此时页面将展示配电回路相关信息。​
3. 在该页面中，通过选择特定的 “配电系统”，系统将筛选并展示该配电系统下的所有配电回路列表，列表中详细列出每个配电回路的名称、所属配电源、配电柜、最大容量、最大电流等关键参数，方便用户快速了解配电回路的运行状况。​

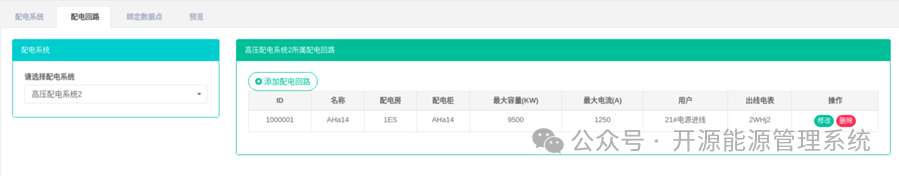

图18-4配电回路列表

添加配电回路​

当企业新增配电回路时，可通过以下操作将其录入系统：​

1. 进入 “系统管理”“配电系统管理”“配电回路” 标签页。​
2. 点击 “添加配电回路” 按钮，弹出 “添加配电回路” 对话框。​
3. 在对话框中，依次输入 “名称”“配电源”“配电柜”“最大容量”“最大电流”“用户” 和 “出线电表” 等详细信息，这些信息对于准确监控和管理配电回路至关重要，需确保填写的准确性和完整性。​
4. 确认信息无误后，点击 “保存” 按钮，系统将保存新添加的配电回路信息，并刷新配电回路列表，新回路随即显示在列表中。​

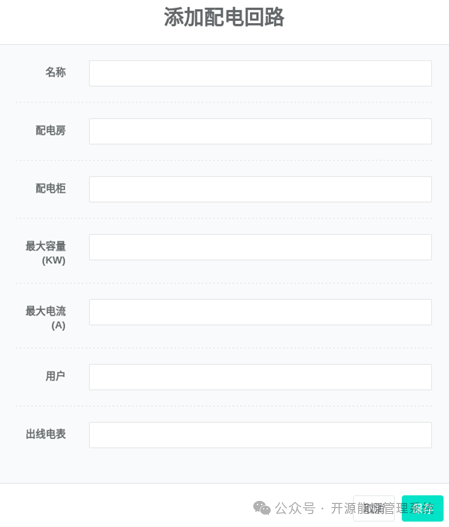

图18-5添加配电回路

编辑配电回路​

若配电回路的相关参数发生变化，可按以下步骤进行编辑：​

1. 进入 “系统管理”“配电系统管理”“配电回路” 标签页。​
2. 在配电回路列表中，找到需要编辑的回路，点击其对应的 “修改” 按钮，弹出 “编辑配电回路” 对话框，其中显示该回路的原有信息。​
3. 在对话框中，对需要修改的字段（如容量、电流等）进行更新，修改完成后，点击 “保存” 按钮，系统将自动更新配电回路列表，使修改后的信息生效。​

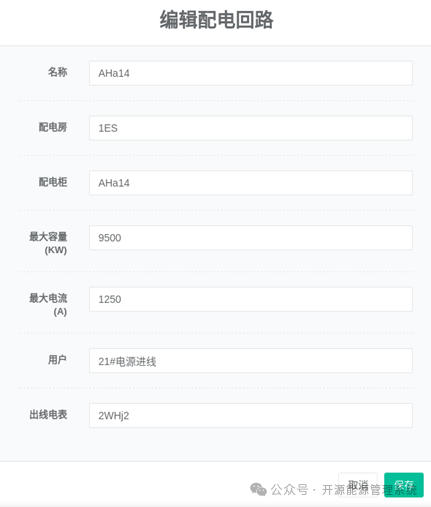

图18-6编辑配电回路

删除配电回路​

对于不再使用的配电回路，可进行删除操作：​

1. 进入 “系统管理”“配电系统管理”“配电回路” 标签页。​
2. 在列表中找到需要删除的配电回路，点击 “删除” 按钮，系统弹出 “确认删除” 对话框，提示用户确认操作及可能产生的影响。​
3. 若确认删除，点击 “确认删除” 按钮，系统将删除该配电回路信息，并刷新列表。​

18.3 绑定数据点​

查看绑定数据点​

绑定数据点功能用于关联配电回路与具体的能源数据采集点，查看步骤如下：​

1. 依次点击 “系统管理”“配电系统管理”，进入管理界面。​
2. 点击 “绑定数据点” 标签页，页面展示数据点绑定相关内容。​
3. 在该页面中，通过选择特定的 “配电回路”，系统将筛选并展示该回路已绑定的数据点列表，用户可直观查看数据点的名称、数据源、数据类型等信息，以便了解配电回路的数据采集情况。​

图18-7绑定数据点列表

添加数据点​

当需要为配电回路新增数据采集点时，可按以下流程操作：​

1. 进入 “系统管理”“配电系统管理”“绑定数据点” 标签页。​
2. 选择需要添加数据点的 “配电回路”。​
3. 在数据点列表框内，浏览并选择合适的 “数据源”，找到所需的数据点后，通过鼠标拖拽该数据点到中间绿色框内，完成数据点与配电回路的绑定操作，系统将自动保存绑定关系。​

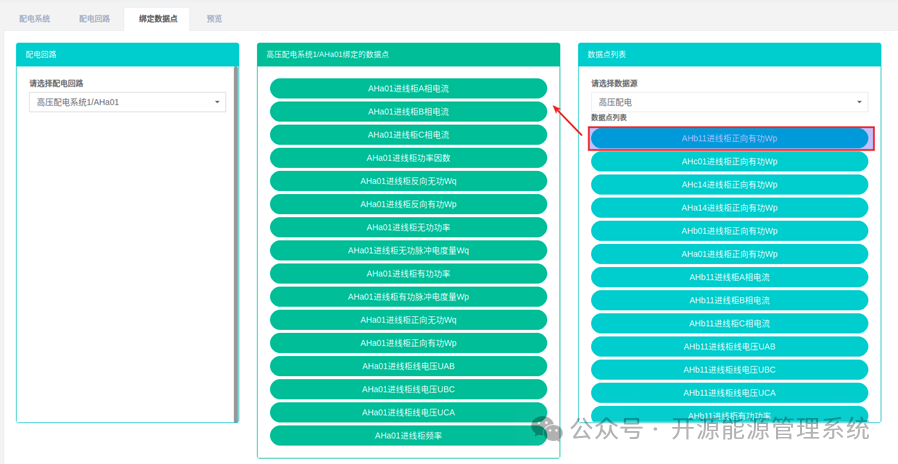

图18-8添加绑定数据点

删除绑定数据点​

若某个数据点不再需要与配电回路关联，可进行删除操作：​

1. 进入 “系统管理”“配电系统管理”“绑定数据点” 标签页，并选择对应的 “配电回路”。​
2. 在页面中间的绿色框内，找到需要删除的数据点，通过鼠标将其拖拽到下方红色回收桶内，系统将自动解除该数据点与配电回路的绑定关系，并刷新数据点列表。​

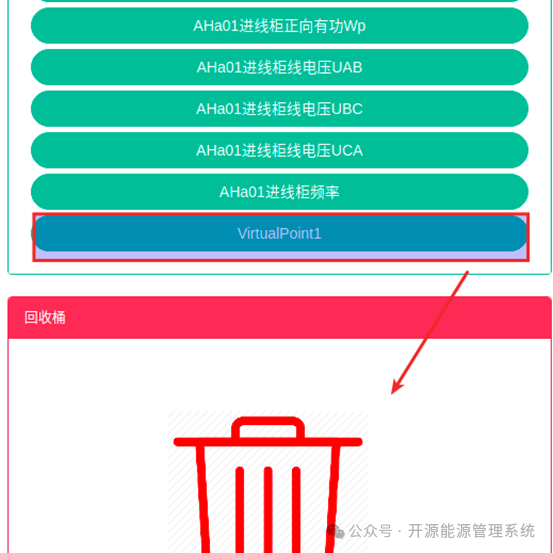

图18-9确认删除绑定数据点

18.4 预览​

查看预览​

在完成配电系统、回路及数据点的配置后，可通过预览功能查看整体配置效果：​

1. 进入 “系统管理”“配电系统管理”。​
2. 点击 “预览” 标签页，在该页面中，选择 “预览” 选项，系统将以可视化的方式展示配电系统的整体架构、各配电回路的连接关系以及数据点的分布情况，帮助用户直观检查配置是否正确，是否符合实际需求，以便及时调整优化。​
