Profibus PA 转 Profinet 网关在仪表与上位机通讯中的应用案例

profibusPA转profinet应用于仪表与上位机通讯案例

你知道profibusPA转PN如何转吗？

在当前的工业现场环境中，存在着这样的状况：有 20 个仪表需要与上位机进行以太网交换机连接通讯，且采用的是 PROFINET 协议。然而，这些仪表仅能通过 PA 设备进行采集。面对这种情况，我们需要分步骤来解决通信协议转换的问题。

首先，由于仪表只能被 PA 设备采集，而我们的目标是实现与 PROFINET 协议的上位机通讯，所以第一步的关键在于将 PA 转换为 DP。这一转换过程需要借助专门的 PA 转 DP 转换设备或模块，其能够对 PA 协议的数据进行解析与重新封装，使其符合 DP 协议的格式与规范要求，从而为后续的转换奠定基础。

在成功完成 PA 转 DP 之后，下一步则是将 DP 转换为 PN。相对而言，在工业自动化领域中，DP 转 PN 的技术手段与转换设备较为丰富多样。通过选用合适的 DP 转 PN 网关或转换器，能够精准地把 DP 协议的数据转换为 PROFINET 协议数据，进而实现仪表与上位机之间基于 PROFINET 协议的顺畅通讯，达成数据的高效采集与传输，满足工业生产过程中的监控与管理需求。

第一步：PA转DP

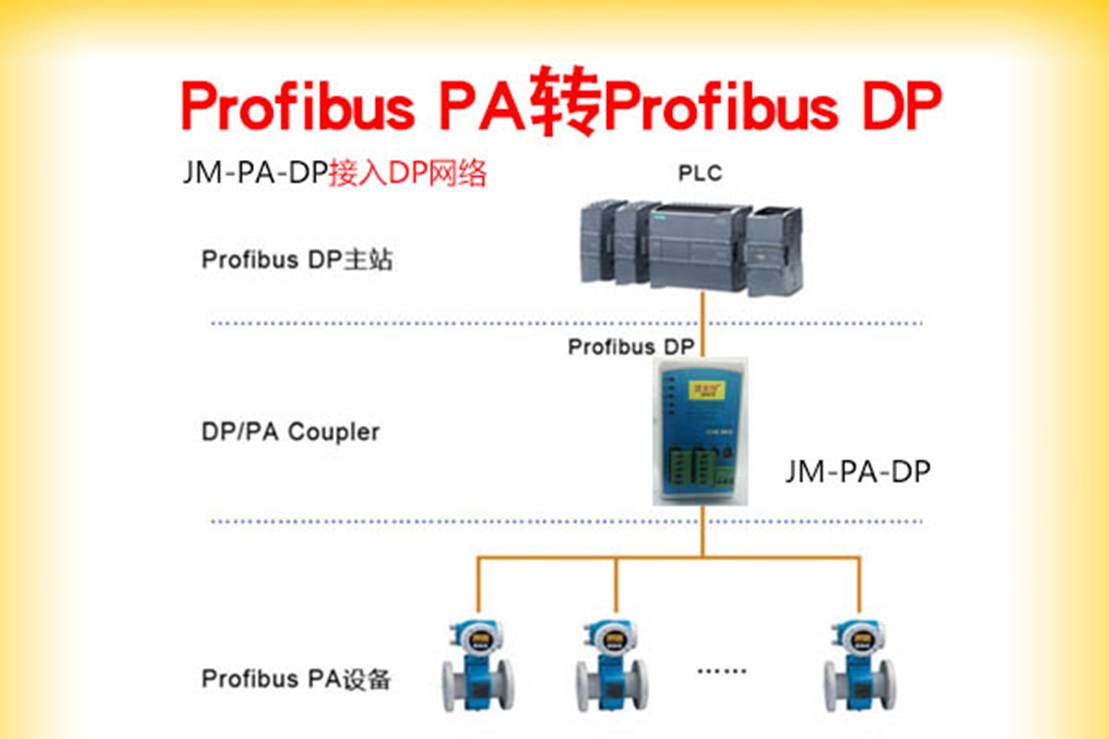

DP/PA 耦合器是在 Profibus DP 和 Profibus PA的物理链路间进行双向转换的设备。使 Profibus DP主站可以对 PA 现场设备进行通信，而无需其它任何组件。

关于产品要求及技术指标可参考下图：

产品特点

使用32-BitMCU，频率可达80MHz;使用Siemens公司PA总线专用芯片;Profibus PA、Profibus DP、电源三端电气隔离:电源输入具备反接、过流、过热保护功能具备LED状态指示灯，方便用户查看状态;内置独立看门狗，增强设备抗干扰能力;采用导轨(DIN Rail)安装方式。

技术指标

Profibus DP波特率:45.45kbps。

Profibus PA 波特率:31.25kbps。

工作温度:-40~85度;

工作湿度:5%~95%(25℃时)，无凝结。

外形尺寸:(112x70x40)mm。

安装方式:35mm DIN 导轨。

重量:约 120g。

第二步DP转PN

配合捷米特DP 主站网关，也可把 PA 设备接入Profinet、Modbus 和以太网中。
