AI4S图机器学习：DGL消息传递接口的PyG替换

背景介绍

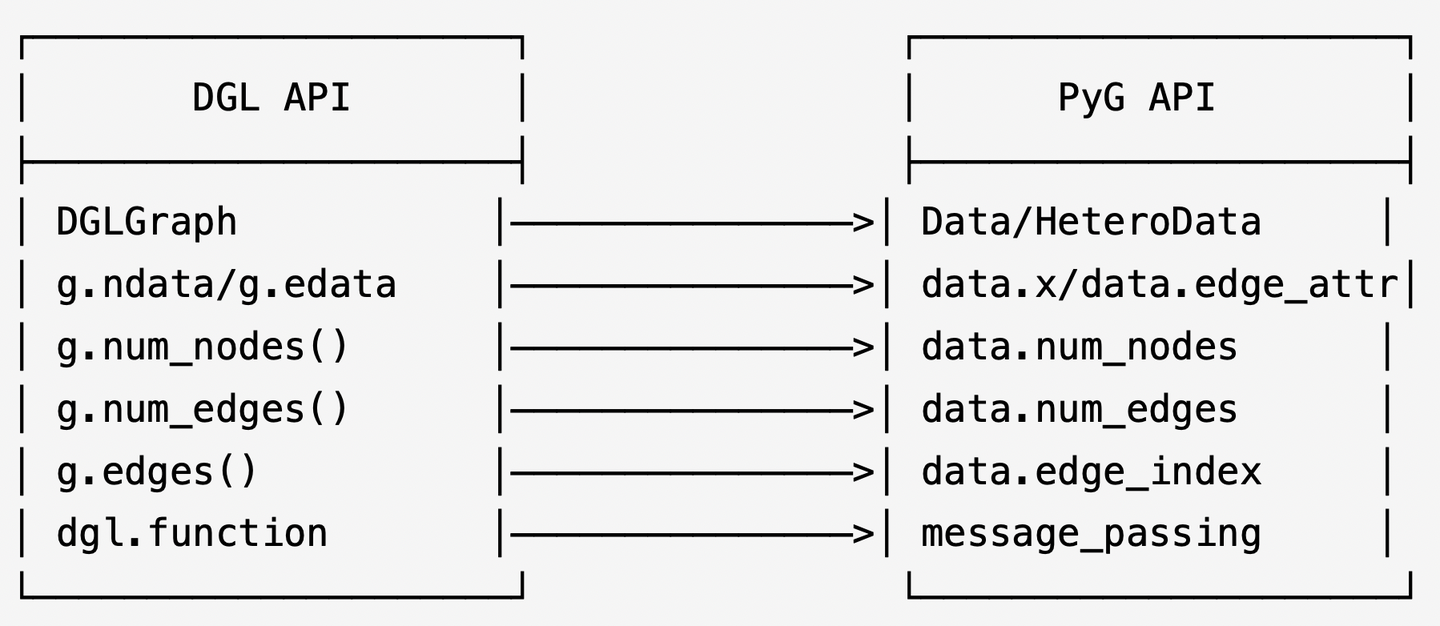

DGL (Deep Graph Learning) 和 PyG (Pytorch Geometric) 是两个主流的图神经网络库，它们在API设计和底层实现上有一定差异，在不同场景下，研究人员会使用不同的依赖库，部分加速卡对PyG图机器学习库的支持亲和度更高，因此有些时候需要做DGL接口的PyG替换。

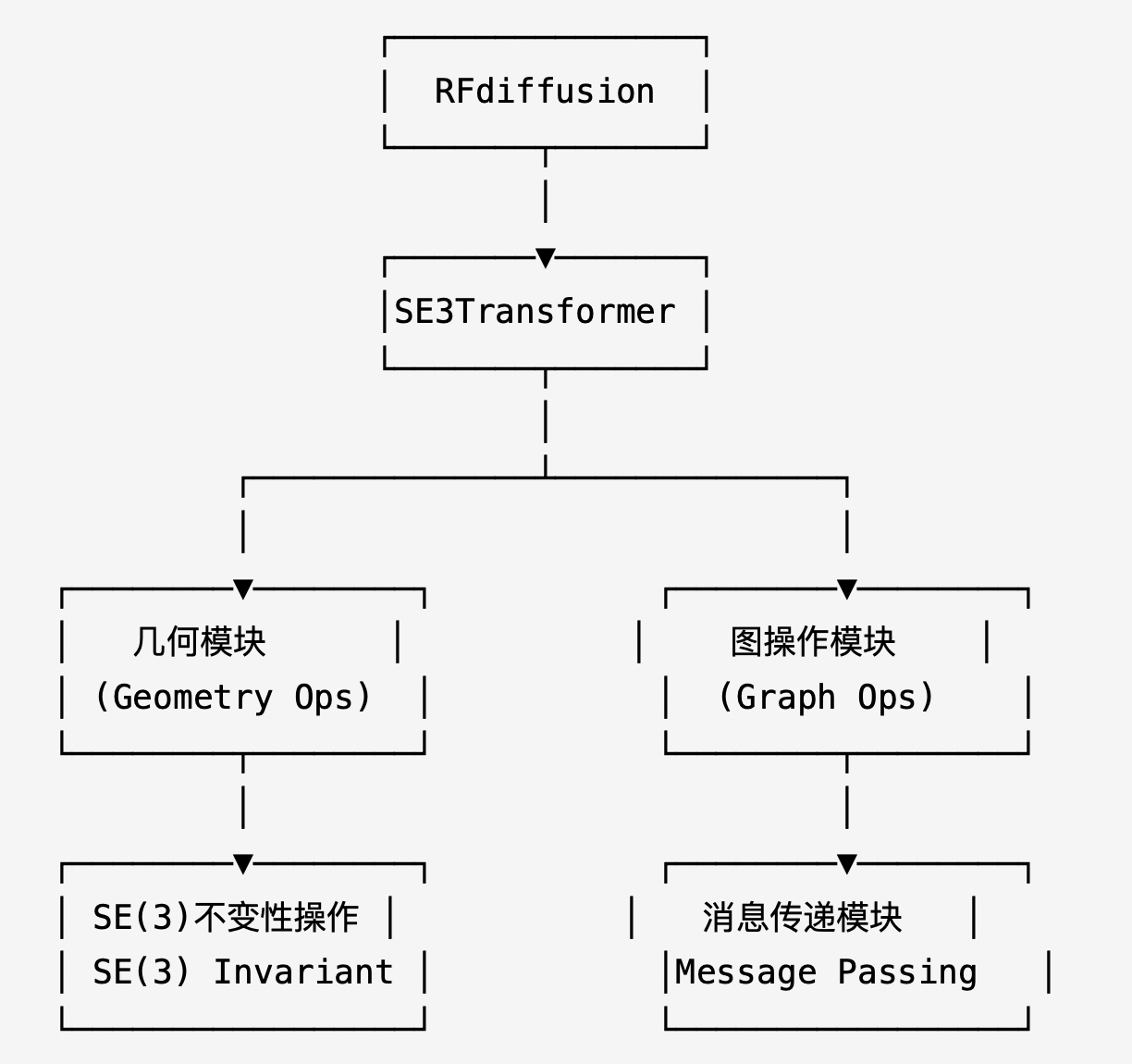

SE3Transformer在RFdiffusion蛋白质设计模型中（GitHub - RosettaCommons/RFdiffusion: Code for running RFdiffusion）作为核心组件，负责处理蛋白质结构的几何信息。其架构基于图神经网络，通过SE(3)等变性实现对三维旋转和平移的不变性特征提取。本系列以RFDiffusion模型中的SE3Transformer为例，讲解如何将DGL中的接口替换为PyG实现。


在本文中，主要展示消息传递接口的PyG替换。

消息传递接口

一、边-节点消息传递 (EdgeSoftmax + Aggregation)

位置:

rfdiffusion/modules/equivariant_attention/modules.py 中的 TransformerLayer

输入:

节点特征: x , 形状为(N, F)  边特征: edge_attr , 形状为(E, F')  图结构: graph

输出:

更新的节点特征: 形状为(N, F_out)

DGL函数:

dgl.nn.EdgeSoftmax:对边特征进行归一化  dgl.function.copy_edge:复制边特征 dgl.function.sum:聚合消息

数学逻辑:

1. 计算注意力分数aij=softmaxj(eij)aij​=softmaxj​(eij​)
2. 消息聚合:hi′=∑j∈N(i)aij⋅hjhi′​=∑j∈N(i)​aij​⋅hj​

PyG实现:

def edge_softmax_aggregation(x, edge_index, edge_attr):
    # 计算源节点和目标节点索引
    src, dst = edge_index

    # 计算边softmax
    exp_edge_attr = torch.exp(edge_attr)

    # 按目标节点归一化
    node_degree = scatter_add(exp_edge_attr, dst, dim=0, dim_size=x.size(0)) norm = node_degree[dst].clamp(min=1e-6)
    norm_edge_attr = exp_edge_attr / norm

    # 消息传递
    message = norm_edge_attr * x[src]

    # 聚合
    out = scatter_add(message, dst, dim=0, dim_size=x.size(0))

    return out

二、矢量特征消息传递

位置:

rfdiffusion/modules/equivariant_attention/modules.py 中的 AttentionBlockSE3

输入:

标量特征: feat_scalar , 形状为(N, F_s)  矢量特征: feat_vector , 形状为(N, F_v, 3)  图结构: graph

输出:

更新的标量和矢量特征

DGL函数:

dgl.nn.EdgeSoftmax:边特征softmax  g.send_and_recv:消息传递与聚合

数学逻辑:

1.mij=fatt(his,hjs,hiv,hjv)mij​=fatt​(his​,hjs​,hiv​,hjv​) 2.矢量特征旋转hjv⋅Rijhjv​⋅Rij​

PyG实现关键点:

需要自定义消息传递函数实现等变性旋转操作处理批处理边索引
