Intset - 整数数组

IntSet是Redis中set集合的一种实现方式,基于整数数组来实现,并且具备长度可变、有序等特征。结构如下:

typedof struct intset{
	uint32_t encoding;/*编码方式,支持放16位、32位、64位整数**/
	uint32_t length;/*元素个数*/
	uint8_t contents[];/*整数数组,保存整数数据*/
}intset;

其中的encoding包含三种模式,表示存储的整数大小不同:

* INTSET_ENC_INT16 < INTSET_ENC_INT32 < INTSET_ENC_INT64 *
# define INTSET_ENC_INT16(sizeof(int16_t)) /*2字节整数,范围类似java的short*/
# define INTSET_ENC_INT32(sizeof(int32_t)) /*4字节整数,范围类似java的int*/
# define INTSET_ENC_INT64(sizeof(int64_t)) /*8字节整数,范围类似java的long*/

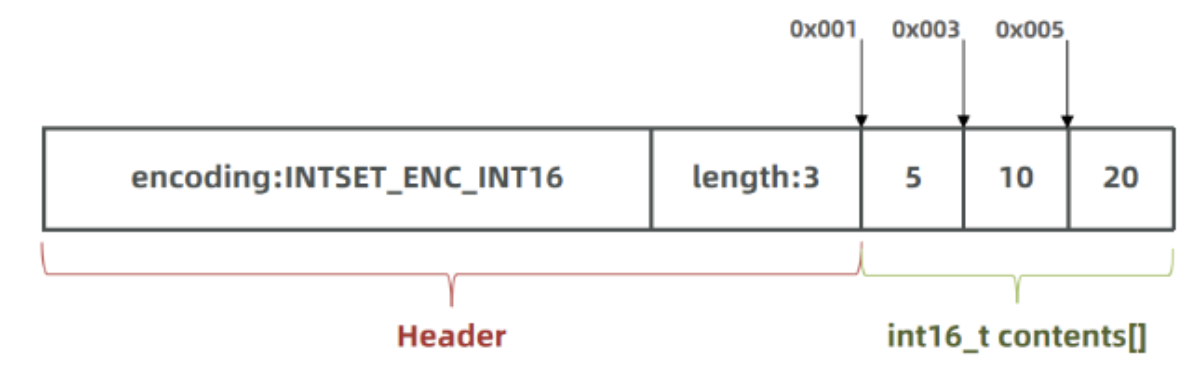

为了方便查找,Redis会将intset中所有的整数按照升序依次保存在contents数组中,结构如图:

现在,数组中每个数字都在int16_t的范围内,因此采用的编码方式是INTSET_ENC_INT16,每部分占用的字节大小为

encoding:4字节
length:4字节
contents:2字节 * 3 = 6字节

我们向该其中添加一个数字:50000,这个数字超出了int16_t的范围,intset会自动升级编码方式到合适的大小。以当前案例来说流程如下

升级编码为INTSET_ENC_INT32,每个整数占4字节,并按照新的编码方式及元素个数扩容数组
倒序依次将数组中的元素拷贝到扩容后的正确位置
将待添加的元素放入数组末尾
最后,将inset的encoding属性改为INTSET_ENC_INT32,将length属性改为4

typedef struct intset {
    uint32_t encoding;
    uint32_t length;
    int8_t contents[];
} intset;

intset *intsetAdd(intset *is, int64_t value, uint8_t *success);
intset *intsetAdd(intset *is, int64_t value, uint8_t *success)
{
    // 获取当前元素的编码,如果是16位的就用16位的编码,超过就用32位,依次这样下去
    // 应该要知道传入进来的value值要用什么编码
    uint8_t valenc = _intsetValueEncoding(value);
    // 要插入位置
    uint32_t pos;
    if (success)
        *success = 1;

    /* Upgrade encoding if necessary. If we need to upgrade, we know that
     * this value should be either appended (if > 0) or prepended (if < 0),
     * because it lies outside the range of existing values. */
    // 判断valenc编码是不是超过了当前intSet的编码
    if (valenc > intrev32ifbe(is->encoding))
    {
        /* This always succeeds, so we don't need to curry *success. */
        // 超出编码,需要升级
        return intsetUpgradeAndAdd(is, value);
    }
    else
    {
        /* Abort if the value is already present in the set.
         * This call will populate "pos" with the right position to insert
         * the value when it cannot be found. */
        // 在当前intSet中查找值与value一样的元素角标pos
        if (intsetSearch(is, value, &pos))
        {
            // 如果找到了就直接返回,因为intSet是不能重复元素存在的
            if (success)
                *success = 0;
            return is;
        }
        // 数组扩容
        is = intsetResize(is, intrev32ifbe(is->length) + 1);
        if (pos < intrev32ifbe(is->length))
            intsetMoveTail(is, pos, pos + 1);
    }

    _intsetSet(is, pos, value);
    is->length = intrev32ifbe(intrev32ifbe(is->length) + 1);
    return is;
}

/* Upgrades the intset to a larger encoding and inserts the given integer. */
static intset *intsetUpgradeAndAdd(intset *is, int64_t value)
{
    // 获取当前intSet编码
    uint8_t curenc = intrev32ifbe(is->encoding);
    // 获取最新的编码
    uint8_t newenc = _intsetValueEncoding(value);
    // 获取元素个数
    int length = intrev32ifbe(is->length);
    // 判断新元素是大于0还是小于0,小于0插入队首,大于0插入队尾
    int prepend = value < 0 ? 1 : 0;

    /* First set new encoding and resize */
    // 重新设置编码格式
    is->encoding = intrev32ifbe(newenc);
    // 重置数组的大小
    is = intsetResize(is, intrev32ifbe(is->length) + 1);

    /* Upgrade back-to-front so we don't overwrite values.
     * Note that the "prepend" variable is used to make sure we have an empty
     * space at either the beginning or the end of the intset. */
    // 倒序遍历,逐个搬运元素到新的位置
    while (length--)
        _intsetSet(is, length + prepend, _intsetGetEncoded(is, length, curenc));

    /* Set the value at the beginning or the end. */
    // 插入新元素,prepend决定了是队首还是队尾
    if (prepend)
        _intsetSet(is, 0, value);
    else
        _intsetSet(is, intrev32ifbe(is->length), value);
    // 修改数组长度
    is->length = intrev32ifbe(intrev32ifbe(is->length) + 1);
    return is;
}

/* Upgrades the intset to a larger encoding and inserts the given integer. */
static intset *intsetUpgradeAndAdd(intset *is, int64_t value)
{
    // 获取当前intSet编码
    uint8_t curenc = intrev32ifbe(is->encoding);
    // 获取最新的编码
    uint8_t newenc = _intsetValueEncoding(value);
    // 获取元素个数
    int length = intrev32ifbe(is->length);
    // 判断新元素是大于0还是小于0,小于0插入队首,大于0插入队尾
    int prepend = value < 0 ? 1 : 0;

    /* First set new encoding and resize */
    // 重新设置编码格式
    is->encoding = intrev32ifbe(newenc);
    // 重置数组的大小
    is = intsetResize(is, intrev32ifbe(is->length) + 1);

    /* Upgrade back-to-front so we don't overwrite values.
     * Note that the "prepend" variable is used to make sure we have an empty
     * space at either the beginning or the end of the intset. */
    // 倒序遍历,逐个搬运元素到新的位置
    while (length--)
        _intsetSet(is, length + prepend, _intsetGetEncoded(is, length, curenc));

    /* Set the value at the beginning or the end. */
    // 插入新元素,prepend决定了是队首还是队尾
    if (prepend)
        _intsetSet(is, 0, value);
    else
        _intsetSet(is, intrev32ifbe(is->length), value);
    // 修改数组长度
    is->length = intrev32ifbe(intrev32ifbe(is->length) + 1);
    return is;
}

static uint8_t intsetSearch(intset *is, int64_t value, uint32_t *pos)
{
    // 初始化二分查找,min max mid
    int min = 0, max = intrev32ifbe(is->length) - 1, mid = -1;
    int64_t cur = -1;

    /* The value can never be found when the set is empty */
    // 数组不为空,判断value是否大于最大值,小于最小值
    if (intrev32ifbe(is->length) == 0)
    {
        // 数组位空,插入第一个元素
        if (pos)
            *pos = 0;
        return 0;
    }
    else
    {
        /* Check for the case where we know we cannot find the value,
         * but do know the insert position. */
        // 数组不位空,值是否大于最大值,大于最大值,插入队尾
        if (value > _intsetGet(is, max))
        {
            if (pos)
                *pos = intrev32ifbe(is->length);
            return 0;
        }
        // 小于最小值,不用找了,插入队首
        else if (value < _intsetGet(is, 0))
        {
            if (pos)
                *pos = 0;
            return 0;
        }
    }
    // 二分查找
    while (max >= min)
    {
        mid = ((unsigned int)min + (unsigned int)max) >> 1;
        cur = _intsetGet(is, mid);
        if (value > cur)
        {
            min = mid + 1;
        }
        else if (value < cur)
        {
            max = mid - 1;
        }
        else
        {
            break;
        }
    }

    if (value == cur)
    {
        if (pos)
            *pos = mid;
        return 1;
    }
    else
    {
        if (pos)
            *pos = min;
        return 0;
    }
}

Intset可以看做是特殊的整数数组,具备一些特点:

Redis会确保Intset中的元素唯一、有序
具备类型升级机制(如上面由原来的2byte - 变成4byte),可以节省内存空间
底层采用二分查找方式来查询

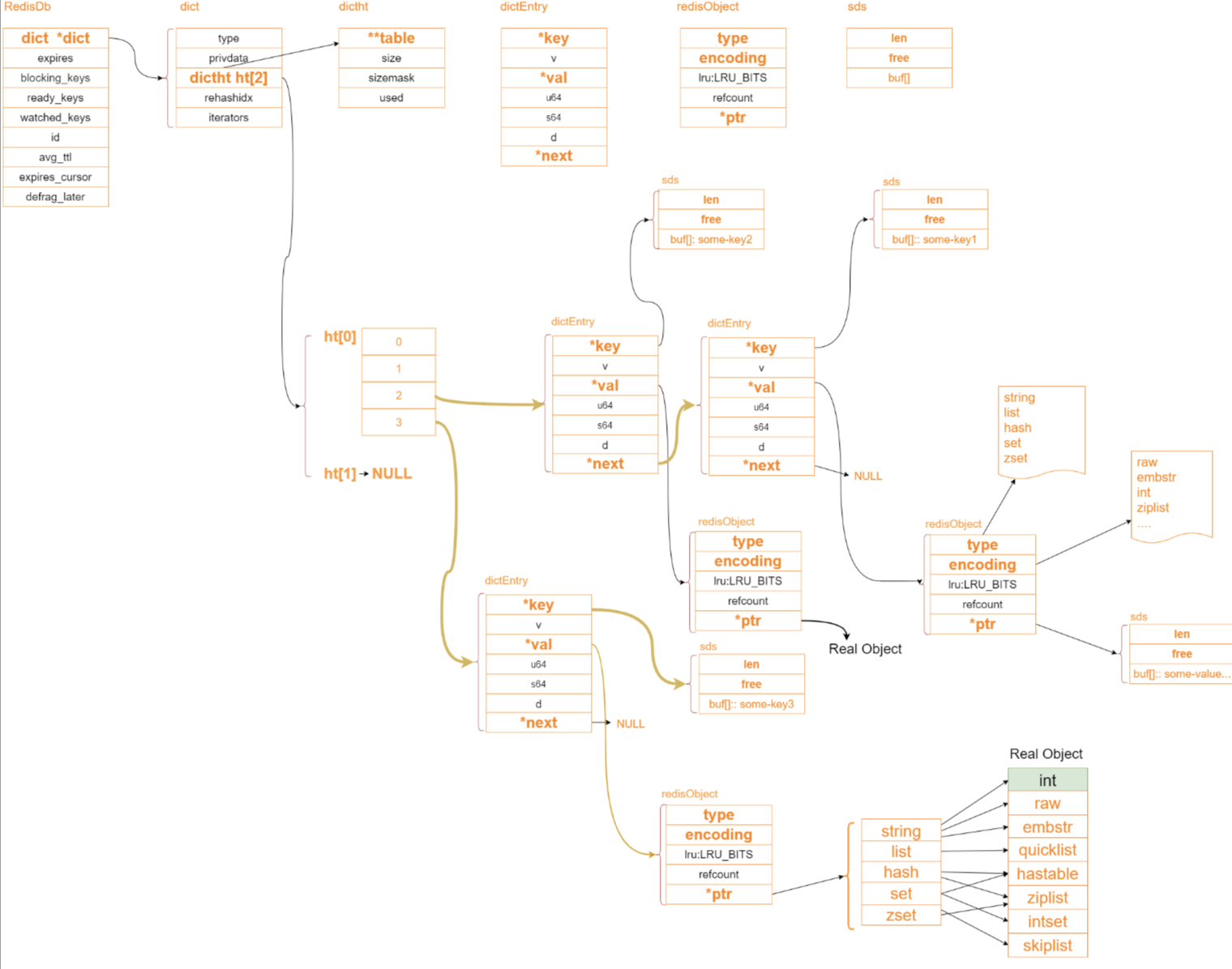

Dict - DictTb - DictEntry

Dict :字典,用于保存键值数组,以及数据库扩容

typedof struct dict{
	dictType *type;// dict类型,内置不同的hash函数
	void *privdata; // 私有数据,在做特殊hash运算时用
	dictht ht[2]; // 一个Dict包含两个哈希表,其中一个是当前数据,另一个一般是空,rehash是使用
	long rehashidx; // rehash的进度,-1表示未进行
	int16_t pauserehash; // rehash是否暂停,1则暂停,0则继续
}dict;

dictht:保存数据的hashTable,默认大小4

存在2个是因为在扩容时需要保持旧和新的数组

typedef struct dictht{
	//entry数组
	//数组中保存的是指向entry的指针
	dictEntry **table;
	// 哈希表大小
	unsigned long size;
	// 哈希表大小的掩码,总等于size-1
	unsigned long sizemask;
	// entry个数
	unsigned long used;
}dictht;

dictEntry:存储键值对的数据类型,保存单个键值的数据

typedef struct dictEntry {
    void *key; // key 存储redis中的K,该类型即为SDS
    union {
        void *val; // 引用类型
        uint64_t u64;// 无符号
        int64_t s64; // 有符号
        double d;  // double类型
    } v;// val 存储redis中的V,该类型为redisObject
    struct dictEntry *next; // 下一个Entry的指针
} dictEntry;

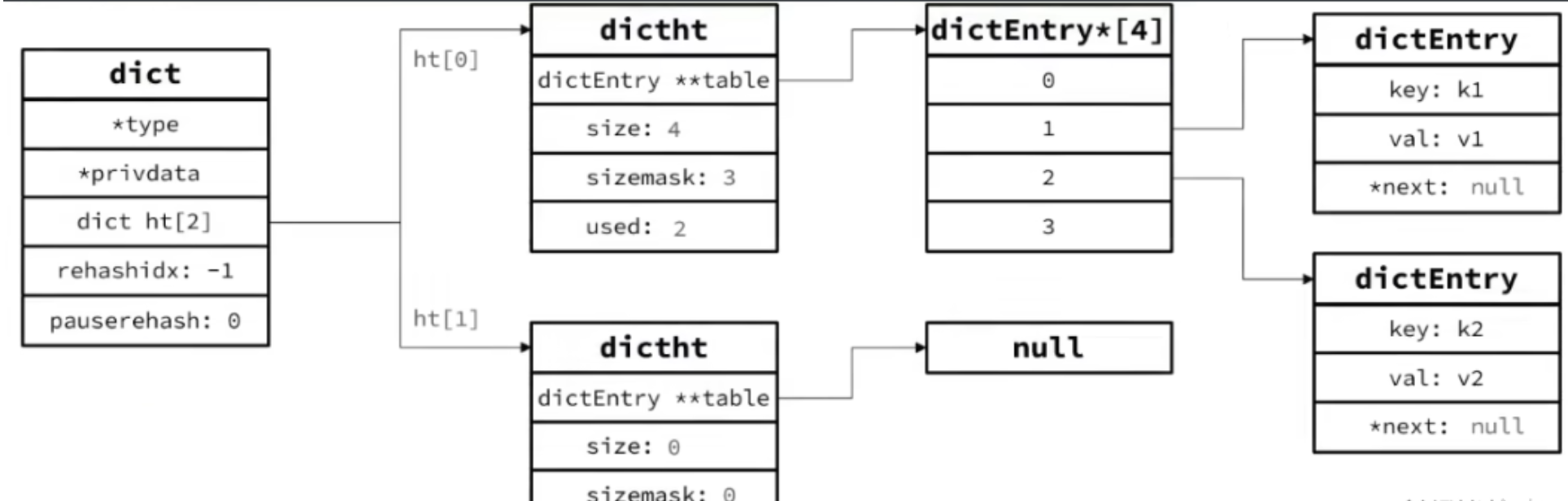

对字典(Dict)、哈希表(DictHashTable)、哈希节点(DictEntry)小结:

比如:当我们向Dict添加键值对时,Redis首先根据key计算出hash值(h),然后利用h&sizemask来计算元素应该存储到数组中的哪个索引位置。我们存储k1=v1,假设k1的哈希值h =1,则1&3 =1,因此k1=v1要存储到数组角标1位置

typedef struct dict{
	dictType *type; // dict类型,内置不同的hash函数
	void *privdata; // 私有数据,在做特殊hash运算时用
	dictht ht[2]; // 一个Dict包含两个哈希表,其中一个是当前数据,另一个一般是空,rehash时使用
	long rehashidx; // rehash的进度,-1表示未进行
	int16_t pauserehash; // rehash是否暂停,1则暂停,0则继续
}dict;

typedef struct dictht{
	//entry数组
	//数组中保存的是指向entry的指针
	dictEntry **table;
	// 哈希表大小
	unsigned long size;
	// 哈希表大小的掩码,总等于size - 1
	unsigned long sizemask;
	// entry 个数
	unsigned long used;
}dictht;

typedef struct dictEntry{
	void *key; //键
	union{
		void *val;
		uint64_t u64;
		int64_t s64;
		double d;
	}v;//值
	//下一个Entry的指针
	struct dictEntry *next;
}dictEntry;

Dict的扩缩容机制

Dict中的HashTable就是数组结合单向链表的实现,当集合中元素较多时,必然导致哈希冲突增多,链表过长,则查询效率会大大降低
Dict在每次新增键值对时都会检查负载因子(LoadFactor = used/size) ,满足以下两种情况时会触发哈希表扩容:

哈希表的LoadFactor >= 1,并且服务器没有执行BGSAVE或者 BGREWRITEAOF等后台进程(相当于是CPU不忙的时候才会进行扩容处理)
哈希表的LoadFactor > 5

扩容源码分析:

static int _dictExpandIfNeeded(dict *d){
	//如果正在rehash,则返回ok
	if(dictIsRehashing(d))return DICK_OK;
	//如果哈希表为空,则初始化哈希表为默认大小:4
	if(d>ht[0].size == 0)return dictExpand(d,DICT_HT_INITIAL_SIZE);
	//当负载因子(used/size)达到1以上,并且当前没有进行bgrewrite等子进程操作
	//或者负载因子超过5,则进行dictExpand,也就是扩容
	if(d->ht[0].used >= d->ht[0].size &&
	  (dict_can_resize || d->ht[0].used/d ->ht[0].size > dict_force_resize_ratio)){
			//扩容大小为used +1,底层会对扩容大小做判断,实际上找的是第一个大于等于 used+1 的 2^n
			return dictExpand(d,d->ht[0].used +1);
	}
	return DICT_OK;
}

Dict除了扩容以外,每次删除元素时,也会对负载因子做检查,当LoadFactor < 0.1 时,会做哈希表收缩

// t_hash.c #hashTypeDeleted()
if(dictDelete((dict*)o->prt,field)==C_OK){
	delete = 1;
	// 删除成功后,检查是否需要重置Dict大小,如果需要则调用dictResize重置
	if(htNeedsResize(o->ptr))dictResize(o->ptr);
}

// server.c文件
int htNeedsResize(dict *dict){
	long long size,used;
	// 哈希表大小
	size = dictSlots(dict);
	// entry数量
	used = dictSize(dict);
	// siez > 4(哈希表初始大小) 并且负载因子低于0.1
  return (size>DICT_HT_INITIAL_SIZE && (used*100/size < HASHTABLE_MIN_FILL))
}

int dictResize(dict *d){
	unsigned long minimal;
	// 如果正在做bgsave或bgrewrireof或rehash,则返回错误
	if(!dict_can_resize || dictIsRehashing(d))
	return DICT_ERR;
	// 获取used,也就是entry个数
	minimal = d ->ht[0].used;
	// 如果used小于4,则重置为4
	if(minimal < DICT_HT_INITIAL_SIZE)
		minimal = DICT_HT_INITLAL_SIZE;
		// 重置大小为minimal,其实是第一个大于等于minimal的2^n
		return dictExpand(d,minimal );
}

Dict的渐进性rehash

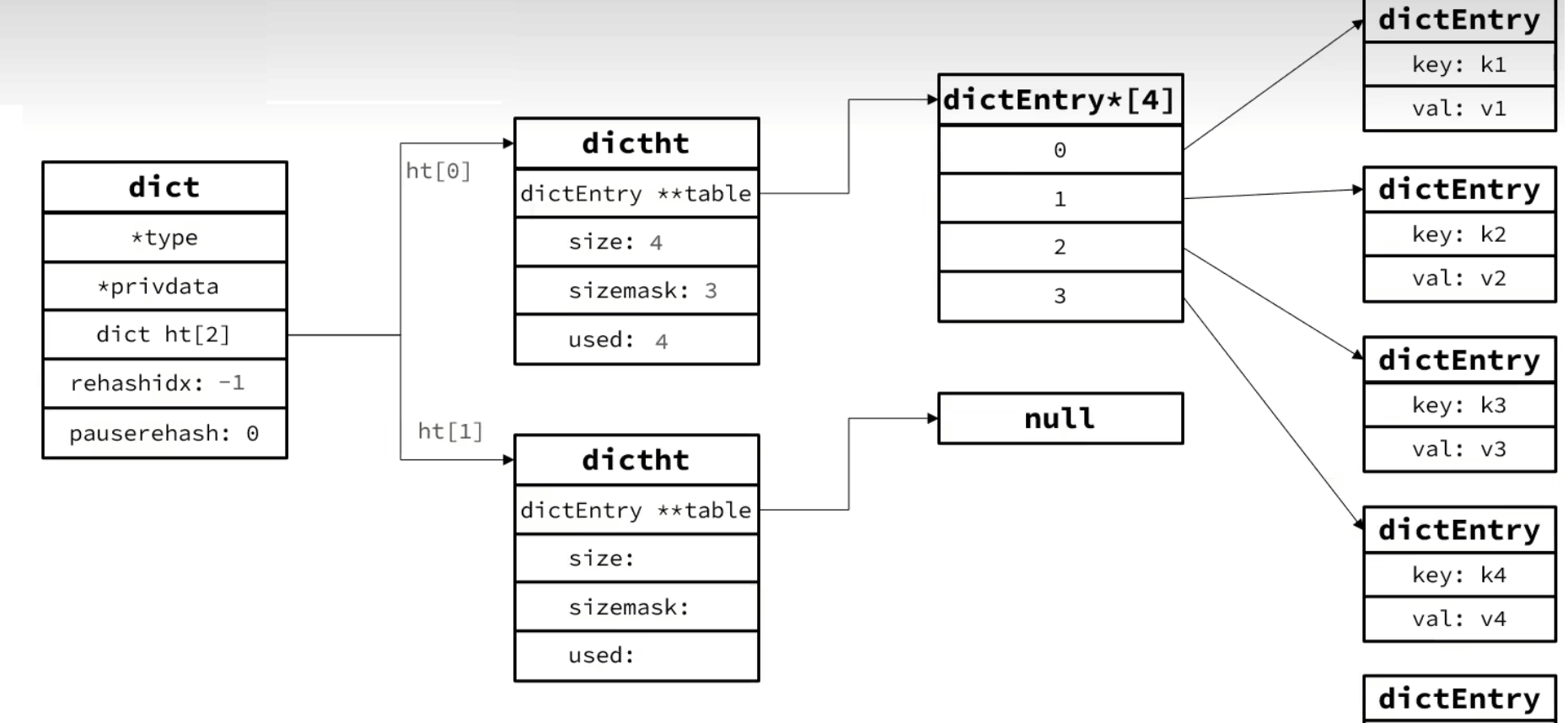

Dict的rehash并不是一次性完成的。试想一下,如果Dict中包含数百万的entry,要在一次rehash完成,极有可能导致主线程阻塞。因此Dict的rehash是分多次、渐进式的完成,因此称为渐进式rehash。流程如下:

1、计算新hash表的size,值取决于当前要做的是扩容还是收缩:

如果是扩容,则新size为第一个大于等于dict.ht[0].used + 1的2^n
如果是收缩,则新size为第一个大于等于dict.ht[0].used的2^n (不得小于4)

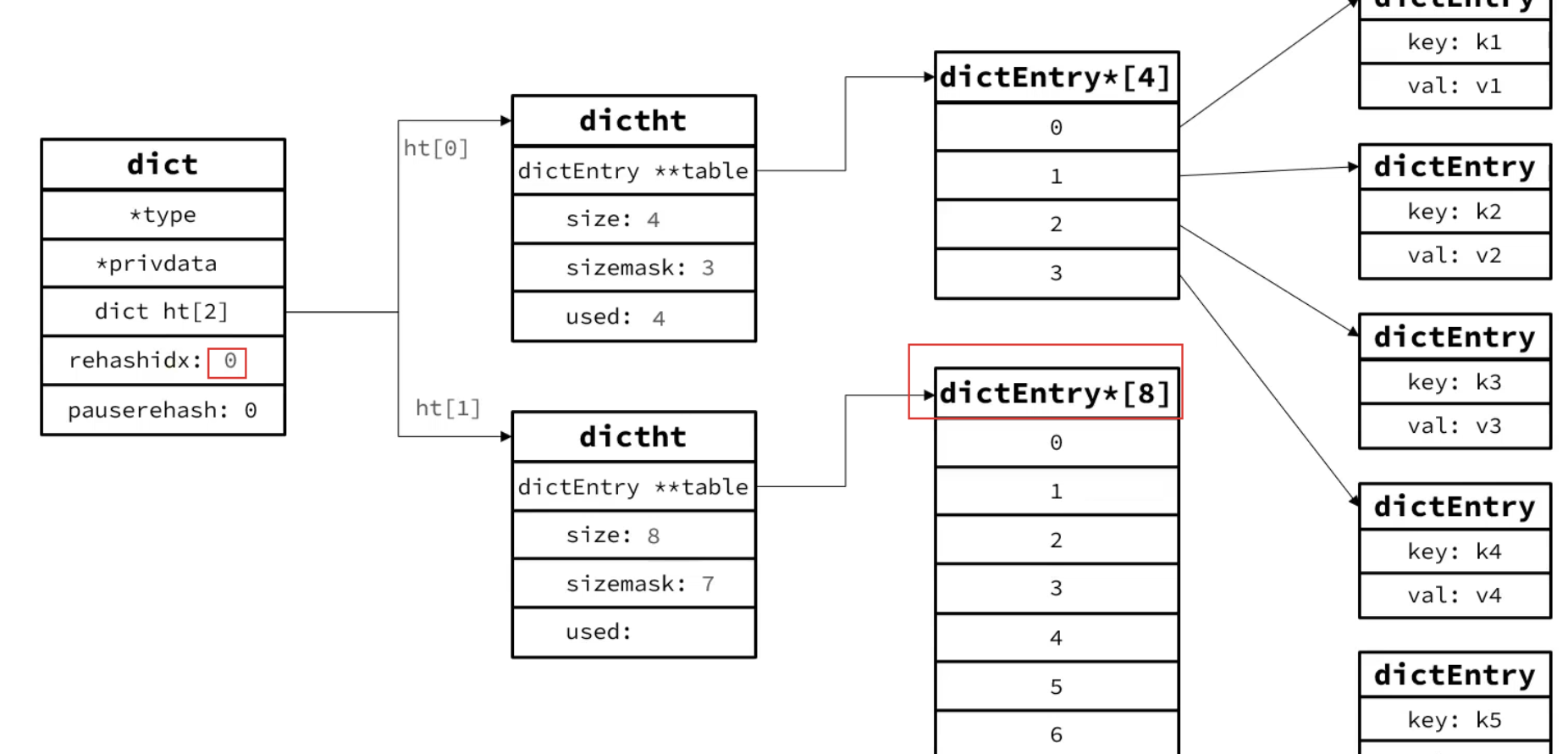

按照新的size申请内存空间,创建dictht,并赋值给dict.ht[1]

2、设置dict.rehashidx = 0,标示开始rehash

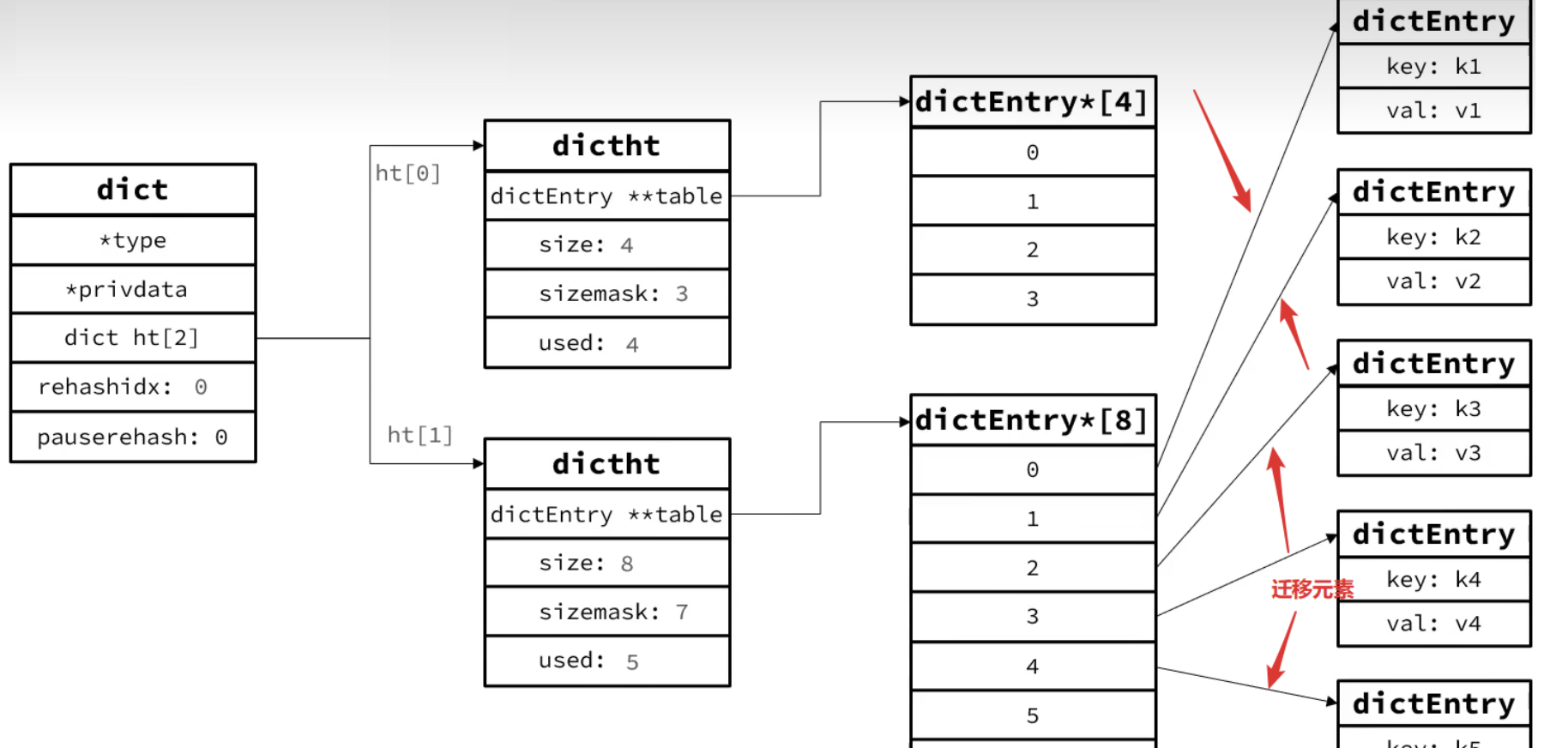

3、每次执行新增、查询、修改、删除操作时,都检查一下dict.rehashidx是否大于-1,如果是则将dict.ht[0].table[rehashidx]的entry链表rehash到dict.ht[1],并且将rehashidx++。直至dict.ht[0]的所有数据都rehash到dict.ht[1]

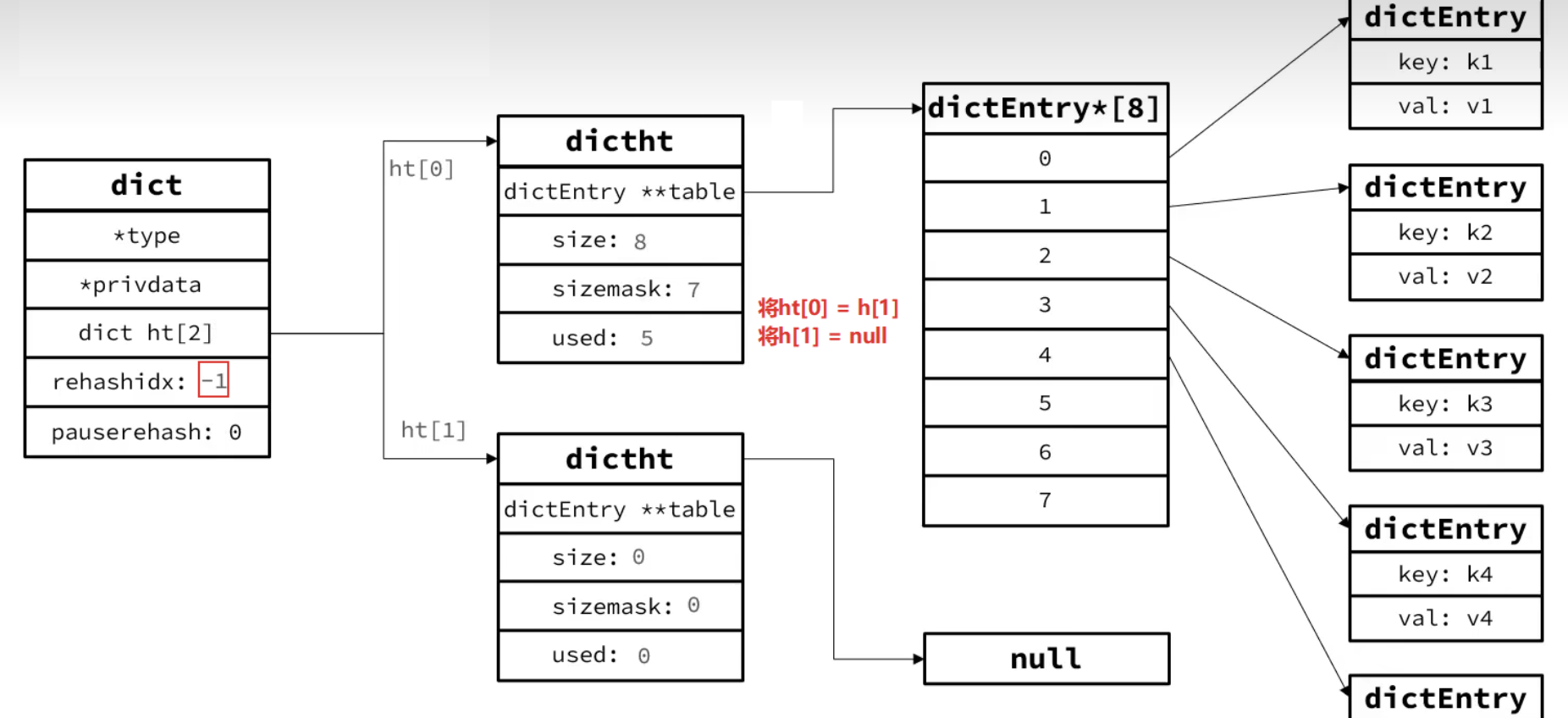

4、将dict.ht[1]赋值给dict.ht[0],给dict.ht[1]初始化为空哈希表,释放原来的dict.ht[0]的内存

5、将rehashidx赋值为-1,代表rehash结束

6、在rehash过程中,新增操作,则直接写入ht[1],查询、修改和删除则会在dict.ht[0]和dict.ht[1]依次查找并执行。这样可以确保ht[0]的数据只减不增,随着rehash最终为空
