1. 技术背景

在现代软件开发中，我们经常需要处理具有层次结构的数据，如文件系统、组织架构、GUI组件树、菜单系统等。这些场景都具有一个共同特点：它们都是树形结构，包含叶子节点和容器节点，并且客户端希望能够统一地处理这些不同类型的节点。

传统的面向对象设计中，我们往往需要分别处理单个对象和对象集合，这会导致客户端代码复杂且难以维护。为了解决这个问题，GoF设计模式中的组合模式（Composite Pattern）提供了一种优雅的解决方案。

组合模式的核心思想是"部分-整体"层次结构的表示，它使得客户端可以一致地处理单个对象和对象组合。在企业级应用开发中，组合模式被广泛应用于：

文件系统管理：文件和文件夹的统一操作
组织架构系统：员工和部门的层次结构管理
GUI框架设计：窗口、面板、控件的组合处理
权限管理系统：权限和权限组的递归处理
表达式解析器：操作符和操作数的统一处理
菜单系统设计：菜单项和子菜单的层次管理

2. 概念定义

2.1 组合模式定义

组合模式（Composite Pattern）是一种结构型设计模式，它将对象组合成树形结构以表示"部分-整体"的层次结构。组合模式使得用户对单个对象和组合对象的使用具有一致性，客户端可以统一地处理单个对象和对象组合。

2.2 核心组成要素

组合模式主要包含以下几个核心角色：

抽象构件（Component）：定义参与组合的对象的共同接口，声明了访问和管理子构件的接口
叶子构件（Leaf）：表示组合中的叶子节点对象，叶子节点没有子节点
容器构件（Composite）：表示容器节点对象，容器节点包含子节点，实现了在抽象构件中定义的行为
客户端（Client）：通过抽象构件接口操纵组合部件的对象

2.3 模式特征

组合模式具有以下特征：

统一接口：叶子对象和容器对象实现相同的接口
递归结构：容器对象可以包含其他容器对象或叶子对象
透明性：客户端无需区分叶子对象和容器对象
灵活性：可以动态地增加新的构件类型

3. 原理剖析

3.1 工作机制

组合模式通过递归组合的方式构建树形结构，每个节点都实现相同的接口，使得客户端可以统一处理。当对容器对象进行操作时，会递归地对其子对象进行相同的操作。

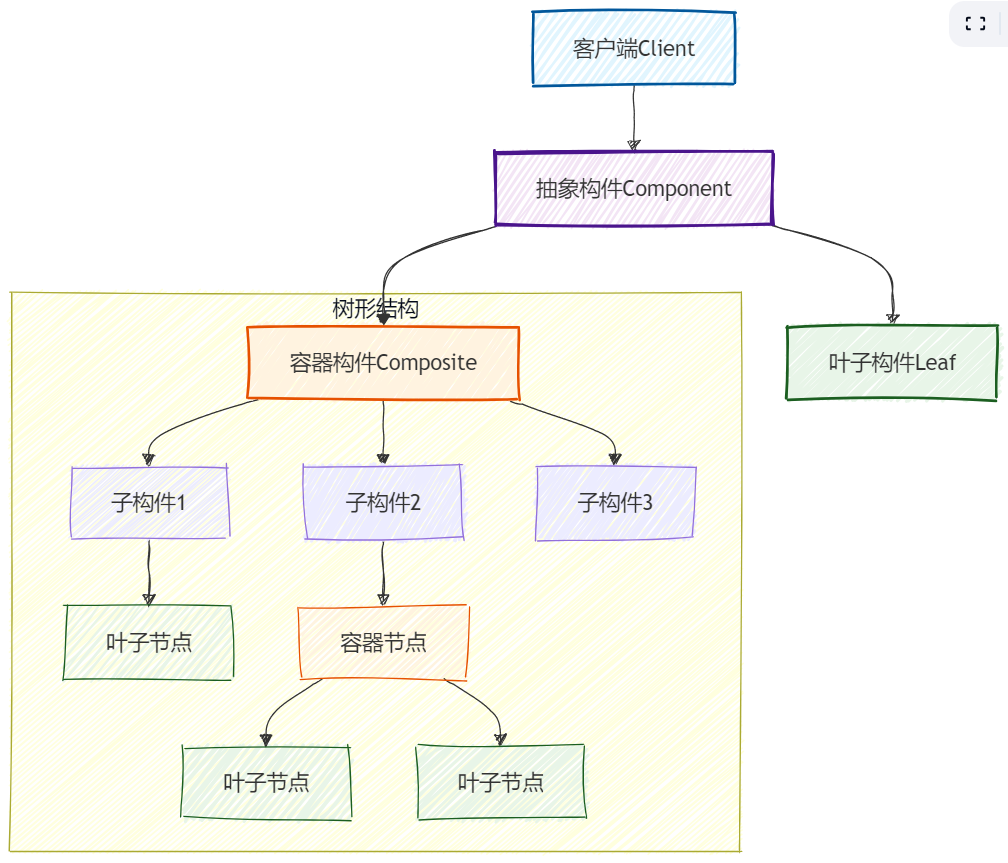

图1 组合模式结构关系图

3.2 透明方式vs安全方式

组合模式有两种实现方式：透明方式和安全方式。

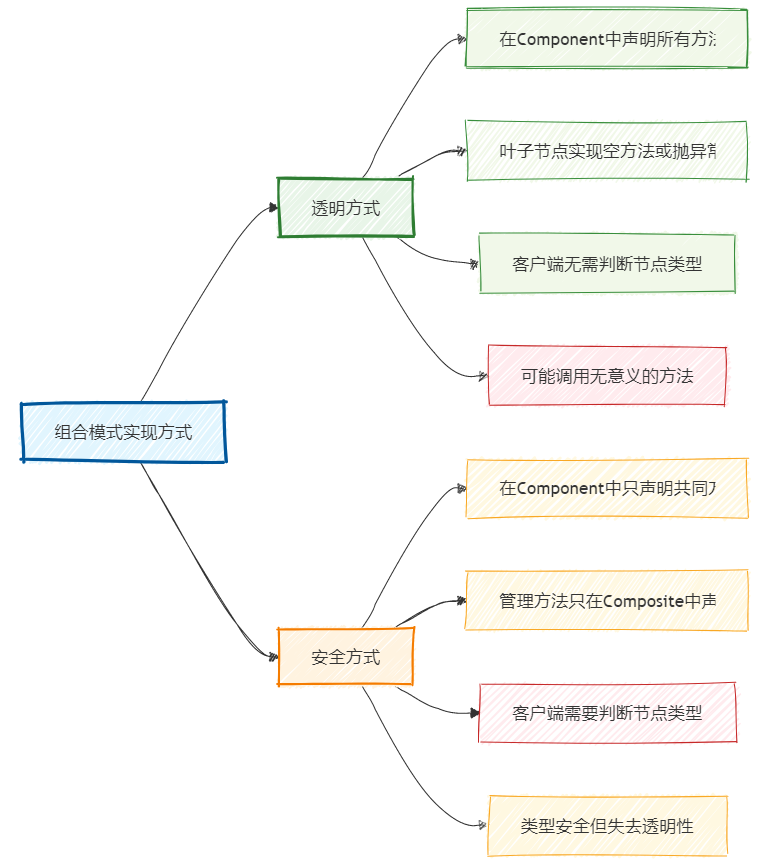

图2 组合模式实现方式对比图

4. 技术实现

4.1 基础组合模式实现

/**
 * 抽象构件：文件系统构件
 * 定义文件和目录的共同接口
 */
public abstract class FileSystemComponent {
    protected String name;

    public FileSystemComponent(String name) {
        this.name = name;
    }

    /**
     * 获取组件名称
     */
    public String getName() {
        return name;
    }

    /**
     * 抽象方法：显示组件信息
     * @param depth 显示深度，用于缩进
     */
    public abstract void display(int depth);

    /**
     * 抽象方法：获取大小
     */
    public abstract long getSize();

    // 容器操作方法（透明方式）
    public void add(FileSystemComponent component) {
        throw new UnsupportedOperationException("不支持添加操作");
    }

    public void remove(FileSystemComponent component) {
        throw new UnsupportedOperationException("不支持删除操作");
    }

    public FileSystemComponent getChild(int index) {
        throw new UnsupportedOperationException("不支持获取子组件操作");
    }
}

/**
 * 叶子构件：文件
 * 表示文件系统中的文件对象
 */
public class File extends FileSystemComponent {
    private long size;

    public File(String name, long size) {
        super(name);
        this.size = size;
    }

    @Override
    public void display(int depth) {
        // 根据深度添加缩进
        StringBuilder indent = new StringBuilder();
        for (int i = 0; i < depth; i++) {
            indent.append("  ");
        }
        System.out.println(indent + "📄 " + name + " (" + size + " bytes)");
    }

    @Override
    public long getSize() {
        return size;
    }
}

/**
 * 容器构件：目录
 * 表示文件系统中的目录对象
 */
public class Directory extends FileSystemComponent {
    private List<FileSystemComponent> children;

    public Directory(String name) {
        super(name);
        this.children = new ArrayList<>();
    }

    @Override
    public void add(FileSystemComponent component) {
        children.add(component);
    }

    @Override
    public void remove(FileSystemComponent component) {
        children.remove(component);
    }

    @Override
    public FileSystemComponent getChild(int index) {
        if (index >= 0 && index < children.size()) {
            return children.get(index);
        }
        throw new IndexOutOfBoundsException("索引超出范围");
    }

    @Override
    public void display(int depth) {
        // 显示目录名称
        StringBuilder indent = new StringBuilder();
        for (int i = 0; i < depth; i++) {
            indent.append("  ");
        }
        System.out.println(indent + "📁 " + name + "/");

        // 递归显示所有子组件
        for (FileSystemComponent child : children) {
            child.display(depth + 1);
        }
    }

    @Override
    public long getSize() {
        long totalSize = 0;
        // 递归计算所有子组件的大小总和
        for (FileSystemComponent child : children) {
            totalSize += child.getSize();
        }
        return totalSize;
    }

    /**
     * 获取子组件数量
     */
    public int getChildCount() {
        return children.size();
    }

    /**
     * 搜索指定名称的组件
     */
    public FileSystemComponent search(String targetName) {
        if (this.name.equals(targetName)) {
            return this;
        }

        for (FileSystemComponent child : children) {
            if (child.getName().equals(targetName)) {
                return child;
            }
            // 如果是目录，递归搜索
            if (child instanceof Directory) {
                FileSystemComponent result = ((Directory) child).search(targetName);
                if (result != null) {
                    return result;
                }
            }
        }
        return null;
    }
}

4.2 增强版组合模式实现

/**
 * 增强版抽象构件：组织架构组件
 * 支持更多的操作和属性
 */
public abstract class OrganizationComponent {
    protected String name;
    protected String description;
    protected Map<String, Object> properties;

    public OrganizationComponent(String name, String description) {
        this.name = name;
        this.description = description;
        this.properties = new HashMap<>();
    }

    // 基本属性访问方法
    public String getName() { return name; }
    public String getDescription() { return description; }

    public void setProperty(String key, Object value) {
        properties.put(key, value);
    }

    public Object getProperty(String key) {
        return properties.get(key);
    }

    // 抽象方法
    public abstract void display(int depth);
    public abstract int getEmployeeCount();
    public abstract double calculateBudget();

    // 容器操作方法（安全方式 - 只在需要的地方声明）
    public boolean isComposite() {
        return false;
    }

    /**
     * 访问者模式支持
     */
    public abstract void accept(OrganizationVisitor visitor);
}

/**
 * 组织访问者接口
 * 支持对组织结构的各种操作
 */
public interface OrganizationVisitor {
    void visitEmployee(Employee employee);
    void visitDepartment(Department department);
}

/**
 * 叶子构件：员工
 */
public class Employee extends OrganizationComponent {
    private String position;
    private double salary;

    public Employee(String name, String position, double salary) {
        super(name, "员工");
        this.position = position;
        this.salary = salary;
        setProperty("position", position);
        setProperty("salary", salary);
    }

    @Override
    public void display(int depth) {
        StringBuilder indent = new StringBuilder();
        for (int i = 0; i < depth; i++) {
            indent.append("  ");
        }
        System.out.println(indent + "👤 " + name + " (" + position + ") - ¥" + salary);
    }

    @Override
    public int getEmployeeCount() {
        return 1;
    }

    @Override
    public double calculateBudget() {
        return salary;
    }

    @Override
    public void accept(OrganizationVisitor visitor) {
        visitor.visitEmployee(this);
    }

    // Getter方法
    public String getPosition() { return position; }
    public double getSalary() { return salary; }
}

/**
 * 容器构件：部门
 */
public class Department extends OrganizationComponent {
    private List<OrganizationComponent> members;
    private double operatingCost;

    public Department(String name, String description, double operatingCost) {
        super(name, description);
        this.members = new ArrayList<>();
        this.operatingCost = operatingCost;
        setProperty("operatingCost", operatingCost);
    }

    @Override
    public boolean isComposite() {
        return true;
    }

    public void add(OrganizationComponent component) {
        members.add(component);
    }

    public void remove(OrganizationComponent component) {
        members.remove(component);
    }

    public OrganizationComponent getChild(int index) {
        if (index >= 0 && index < members.size()) {
            return members.get(index);
        }
        throw new IndexOutOfBoundsException("索引超出范围");
    }

    @Override
    public void display(int depth) {
        StringBuilder indent = new StringBuilder();
        for (int i = 0; i < depth; i++) {
            indent.append("  ");
        }
        System.out.println(indent + "🏢 " + name + " (" + description + ")");
        System.out.println(indent + "   员工数: " + getEmployeeCount() +
                          ", 总预算: ¥" + calculateBudget());

        // 递归显示所有成员
        for (OrganizationComponent member : members) {
            member.display(depth + 1);
        }
    }

    @Override
    public int getEmployeeCount() {
        int totalCount = 0;
        for (OrganizationComponent member : members) {
            totalCount += member.getEmployeeCount();
        }
        return totalCount;
    }

    @Override
    public double calculateBudget() {
        double totalBudget = operatingCost;
        for (OrganizationComponent member : members) {
            totalBudget += member.calculateBudget();
        }
        return totalBudget;
    }

    @Override
    public void accept(OrganizationVisitor visitor) {
        visitor.visitDepartment(this);
        // 递归访问所有成员
        for (OrganizationComponent member : members) {
            member.accept(visitor);
        }
    }

    /**
     * 按职位搜索员工
     */
    public List<Employee> findEmployeesByPosition(String position) {
        List<Employee> result = new ArrayList<>();
        for (OrganizationComponent member : members) {
            if (member instanceof Employee) {
                Employee emp = (Employee) member;
                if (emp.getPosition().equals(position)) {
                    result.add(emp);
                }
            } else if (member instanceof Department) {
                result.addAll(((Department) member).findEmployeesByPosition(position));
            }
        }
        return result;
    }
}

4.3 具体访问者实现

/**
 * 薪资统计访问者
 * 统计组织中的薪资信息
 */
public class SalaryStatisticsVisitor implements OrganizationVisitor {
    private double totalSalary = 0;
    private int employeeCount = 0;
    private double maxSalary = 0;
    private double minSalary = Double.MAX_VALUE;

    @Override
    public void visitEmployee(Employee employee) {
        double salary = employee.getSalary();
        totalSalary += salary;
        employeeCount++;
        maxSalary = Math.max(maxSalary, salary);
        minSalary = Math.min(minSalary, salary);
    }

    @Override
    public void visitDepartment(Department department) {
        // 部门访问时不做特殊处理，子组件会被递归访问
    }

    public void printStatistics() {
        if (employeeCount > 0) {
            System.out.println("\n=== 薪资统计报告 ===");
            System.out.println("员工总数: " + employeeCount);
            System.out.println("薪资总额: ¥" + totalSalary);
            System.out.println("平均薪资: ¥" + (totalSalary / employeeCount));
            System.out.println("最高薪资: ¥" + maxSalary);
            System.out.println("最低薪资: ¥" + minSalary);
        }
    }
}

5. 应用场景

5.1 主要应用场景分析

组合模式在软件开发中有着广泛的应用场景，特别是在需要处理树形结构的系统中：

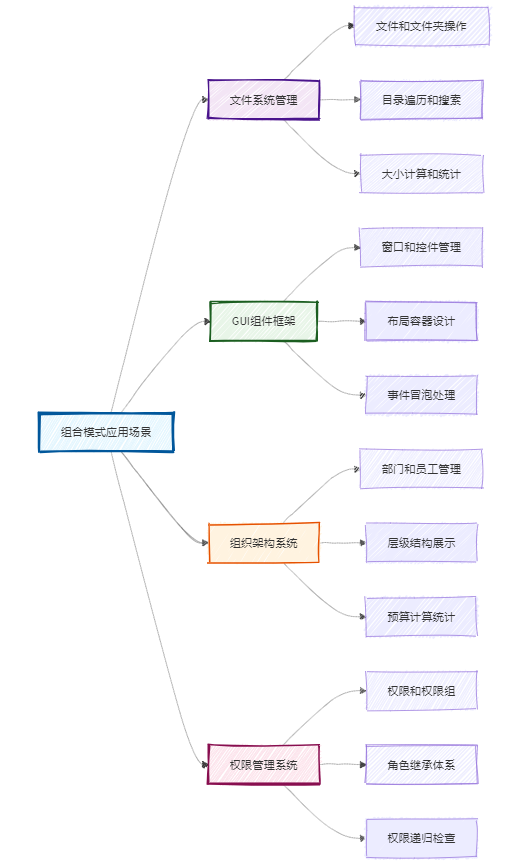

图3 组合模式应用场景分析图

5.2 典型使用场景

文件系统场景：

文件和文件夹的统一操作
目录树的遍历和搜索
磁盘空间统计和清理

GUI框架场景：

容器控件和叶子控件的统一管理
布局管理器的递归布局
事件处理的冒泡机制

企业管理场景：

组织架构的层次展示
部门预算的递归计算
员工信息的统计分析

6. 实际案例

6.1 菜单系统案例

/**
 * 抽象菜单组件
 * 定义菜单项和菜单的共同接口
 */
public abstract class MenuComponent {
    protected String name;
    protected String description;
    protected String icon;
    protected boolean enabled;

    public MenuComponent(String name, String description, String icon) {
        this.name = name;
        this.description = description;
        this.icon = icon;
        this.enabled = true;
    }

    // 基本属性访问方法
    public String getName() { return name; }
    public String getDescription() { return description; }
    public String getIcon() { return icon; }
    public boolean isEnabled() { return enabled; }
    public void setEnabled(boolean enabled) { this.enabled = enabled; }

    // 抽象方法
    public abstract void display(int depth);
    public abstract void execute();

    // 容器操作方法（默认实现）
    public void add(MenuComponent component) {
        throw new UnsupportedOperationException("不支持添加操作");
    }

    public void remove(MenuComponent component) {
        throw new UnsupportedOperationException("不支持删除操作");
    }

    public MenuComponent getChild(int index) {
        throw new UnsupportedOperationException("不支持获取子组件操作");
    }

    public int getChildCount() {
        return 0;
    }
}

/**
 * 叶子构件：菜单项
 */
public class MenuItem extends MenuComponent {
    private Runnable action;
    private String shortcut;

    public MenuItem(String name, String description, String icon,
                   String shortcut, Runnable action) {
        super(name, description, icon);
        this.shortcut = shortcut;
        this.action = action;
    }

    @Override
    public void display(int depth) {
        StringBuilder indent = new StringBuilder();
        for (int i = 0; i < depth; i++) {
            indent.append("  ");
        }
        String status = enabled ? "" : " (禁用)";
        String shortcutText = (shortcut != null && !shortcut.isEmpty()) ?
            " [" + shortcut + "]" : "";
        System.out.println(indent + icon + " " + name + shortcutText + status);
    }

    @Override
    public void execute() {
        if (enabled && action != null) {
            System.out.println("执行菜单项: " + name);
            action.run();
        } else {
            System.out.println("菜单项 " + name + " 不可用或未设置操作");
        }
    }

    public String getShortcut() { return shortcut; }
}

/**
 * 容器构件：菜单
 */
public class Menu extends MenuComponent {
    private List<MenuComponent> menuComponents;

    public Menu(String name, String description, String icon) {
        super(name, description, icon);
        this.menuComponents = new ArrayList<>();
    }

    @Override
    public void add(MenuComponent component) {
        menuComponents.add(component);
    }

    @Override
    public void remove(MenuComponent component) {
        menuComponents.remove(component);
    }

    @Override
    public MenuComponent getChild(int index) {
        if (index >= 0 && index < menuComponents.size()) {
            return menuComponents.get(index);
        }
        throw new IndexOutOfBoundsException("索引超出范围");
    }

    @Override
    public int getChildCount() {
        return menuComponents.size();
    }

    @Override
    public void display(int depth) {
        StringBuilder indent = new StringBuilder();
        for (int i = 0; i < depth; i++) {
            indent.append("  ");
        }
        String status = enabled ? "" : " (禁用)";
        System.out.println(indent + icon + " " + name + status);

        // 递归显示所有子菜单组件
        for (MenuComponent component : menuComponents) {
            component.display(depth + 1);
        }
    }

    @Override
    public void execute() {
        if (!enabled) {
            System.out.println("菜单 " + name + " 不可用");
            return;
        }

        System.out.println("展开菜单: " + name);
        // 菜单的执行通常是展开子菜单
        for (MenuComponent component : menuComponents) {
            if (component.isEnabled()) {
                component.display(1);
            }
        }
    }

    /**
     * 根据名称搜索菜单组件
     */
    public MenuComponent findByName(String targetName) {
        if (this.name.equals(targetName)) {
            return this;
        }

        for (MenuComponent component : menuComponents) {
            if (component.getName().equals(targetName)) {
                return component;
            }
            if (component instanceof Menu) {
                MenuComponent result = ((Menu) component).findByName(targetName);
                if (result != null) {
                    return result;
                }
            }
        }
        return null;
    }
}

6.2 表达式计算器案例

/**
 * 抽象表达式组件
 * 定义表达式的统一接口
 */
public abstract class ExpressionComponent {
    /**
     * 计算表达式的值
     */
    public abstract double evaluate();

    /**
     * 获取表达式的字符串表示
     */
    public abstract String toString();

    /**
     * 检查表达式是否有效
     */
    public abstract boolean isValid();
}

/**
 * 叶子构件：数字表达式
 */
public class NumberExpression extends ExpressionComponent {
    private double value;

    public NumberExpression(double value) {
        this.value = value;
    }

    @Override
    public double evaluate() {
        return value;
    }

    @Override
    public String toString() {
        return String.valueOf(value);
    }

    @Override
    public boolean isValid() {
        return !Double.isNaN(value) && !Double.isInfinite(value);
    }

    public double getValue() { return value; }
}

/**
 * 容器构件：二元操作表达式
 */
public class BinaryOperationExpression extends ExpressionComponent {
    private ExpressionComponent left;
    private ExpressionComponent right;
    private String operator;

    public BinaryOperationExpression(ExpressionComponent left, String operator,
                                   ExpressionComponent right) {
        this.left = left;
        this.operator = operator;
        this.right = right;
    }

    @Override
    public double evaluate() {
        if (!isValid()) {
            throw new IllegalStateException("无效的表达式");
        }

        double leftValue = left.evaluate();
        double rightValue = right.evaluate();

        switch (operator) {
            case "+":
                return leftValue + rightValue;
            case "-":
                return leftValue - rightValue;
            case "*":
                return leftValue * rightValue;
            case "/":
                if (rightValue == 0) {
                    throw new ArithmeticException("除零错误");
                }
                return leftValue / rightValue;
            case "^":
                return Math.pow(leftValue, rightValue);
            default:
                throw new UnsupportedOperationException("不支持的操作符: " + operator);
        }
    }

    @Override
    public String toString() {
        return "(" + left.toString() + " " + operator + " " + right.toString() + ")";
    }

    @Override
    public boolean isValid() {
        return left != null && left.isValid() &&
               right != null && right.isValid() &&
               operator != null && !operator.trim().isEmpty();
    }

    // Getter方法
    public ExpressionComponent getLeft() { return left; }
    public ExpressionComponent getRight() { return right; }
    public String getOperator() { return operator; }
}

/**
 * 容器构件：一元操作表达式
 */
public class UnaryOperationExpression extends ExpressionComponent {
    private ExpressionComponent operand;
    private String operator;

    public UnaryOperationExpression(String operator, ExpressionComponent operand) {
        this.operator = operator;
        this.operand = operand;
    }

    @Override
    public double evaluate() {
        if (!isValid()) {
            throw new IllegalStateException("无效的表达式");
        }

        double operandValue = operand.evaluate();

        switch (operator) {
            case "-":
                return -operandValue;
            case "+":
                return operandValue;
            case "sqrt":
                if (operandValue < 0) {
                    throw new ArithmeticException("负数不能开平方根");
                }
                return Math.sqrt(operandValue);
            case "sin":
                return Math.sin(operandValue);
            case "cos":
                return Math.cos(operandValue);
            case "log":
                if (operandValue <= 0) {
                    throw new ArithmeticException("对数的真数必须大于0");
                }
                return Math.log(operandValue);
            default:
                throw new UnsupportedOperationException("不支持的一元操作符: " + operator);
        }
    }

    @Override
    public String toString() {
        return operator + "(" + operand.toString() + ")";
    }

    @Override
    public boolean isValid() {
        return operand != null && operand.isValid() &&
               operator != null && !operator.trim().isEmpty();
    }

    // Getter方法
    public ExpressionComponent getOperand() { return operand; }
    public String getOperator() { return operator; }
}

/**
 * 表达式计算器
 * 使用组合模式构建和计算数学表达式
 */
public class ExpressionCalculator {

    /**
     * 构建一个示例表达式: (5 + 3) * 2 - sqrt(16)
     */
    public static ExpressionComponent buildSampleExpression() {
        // 构建 (5 + 3)
        ExpressionComponent five = new NumberExpression(5);
        ExpressionComponent three = new NumberExpression(3);
        ExpressionComponent addition = new BinaryOperationExpression(five, "+", three);

        // 构建 (5 + 3) * 2
        ExpressionComponent two = new NumberExpression(2);
        ExpressionComponent multiplication = new BinaryOperationExpression(addition, "*", two);

        // 构建 sqrt(16)
        ExpressionComponent sixteen = new NumberExpression(16);
        ExpressionComponent sqrt = new UnaryOperationExpression("sqrt", sixteen);

        // 构建最终表达式: (5 + 3) * 2 - sqrt(16)
        return new BinaryOperationExpression(multiplication, "-", sqrt);
    }

    /**
     * 计算表达式并显示结果
     */
    public static void calculateAndDisplay(ExpressionComponent expression) {
        System.out.println("表达式: " + expression.toString());
        System.out.println("是否有效: " + expression.isValid());

        if (expression.isValid()) {
            try {
                double result = expression.evaluate();
                System.out.println("计算结果: " + result);
            } catch (Exception e) {
                System.out.println("计算错误: " + e.getMessage());
            }
        }
    }
}

7. 优缺点分析

7.1 组合模式优缺点对比

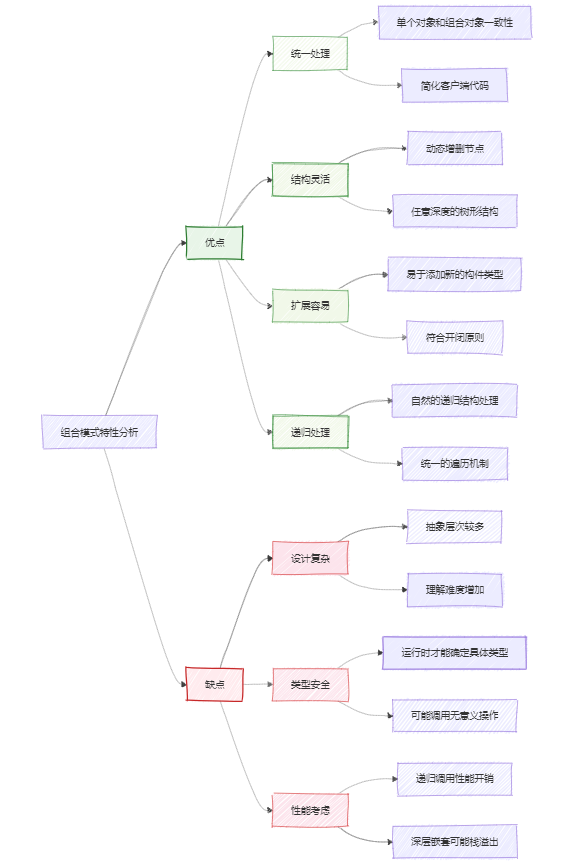

图4 组合模式优缺点分析图

7.2 详细分析

主要优点：

统一处理：客户端可以一致地处理单个对象和组合对象
结构灵活：可以动态地组合对象，形成任意深度的树形结构
扩展容易：增加新的构件类型不会影响现有代码
递归处理：自然地支持递归结构的处理

主要缺点：

设计复杂：系统中的对象类型不容易限制
类型安全：很难在编译时限制容器中的构件类型
性能考虑：递归调用可能带来性能开销

8. 纵横对比

8.1 与其他结构型模式对比

对比维度	组合模式	装饰器模式	桥接模式	外观模式
主要目的	树形结构处理	功能动态扩展	抽象实现分离	简化复杂接口
结构特点	递归组合结构	包装链式结构	桥接分离结构	封装统一结构
使用时机	部分-整体关系	需要动态添加功能	多维度变化	接口过于复杂
对象关系	容器包含子组件	装饰器包装组件	抽象持有实现	外观封装子系统
透明性	叶子和容器统一接口	保持被装饰对象接口	客户端透明切换实现	隐藏子系统复杂性

8.2 模式选择指导

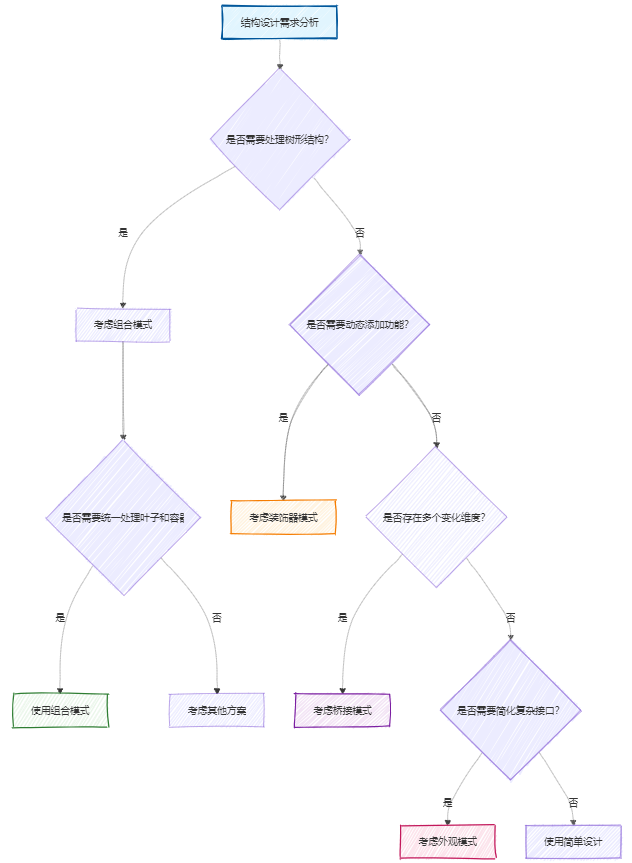

图5 结构型模式选择指导图

9. 实战思考

9.1 最佳实践建议

1. 合理设计抽象构件接口

/**
 * 组合模式最佳实践：清晰的接口设计
 * 区分通用操作和容器特有操作
 */
public abstract class Component {
    // 所有构件共有的基本操作
    public abstract String getName();
    public abstract void display();

    // 可选的通用操作，子类可以重写
    public void operation() {
        // 默认实现
    }

    // 容器特有操作，使用安全方式
    public boolean isComposite() {
        return false;
    }

    // 只有容器类才应该实现这些方法
    public void add(Component component) {
        throw new UnsupportedOperationException(
            "叶子节点不支持添加操作");
    }

    public void remove(Component component) {
        throw new UnsupportedOperationException(
            "叶子节点不支持删除操作");
    }

    public Component getChild(int index) {
        throw new UnsupportedOperationException(
            "叶子节点不支持获取子组件操作");
    }
}

2. 实现高效的树遍历

/**
 * 高效的树遍历实现
 * 支持深度优先和广度优先遍历
 */
public class TreeTraversal {

    /**
     * 深度优先遍历
     */
    public static void depthFirstTraversal(Component root,
                                         Consumer<Component> visitor) {
        if (root == null) return;

        visitor.accept(root);

        if (root.isComposite()) {
            Composite composite = (Composite) root;
            for (int i = 0; i < composite.getChildCount(); i++) {
                depthFirstTraversal(composite.getChild(i), visitor);
            }
        }
    }

    /**
     * 广度优先遍历
     */
    public static void breadthFirstTraversal(Component root,
                                           Consumer<Component> visitor) {
        if (root == null) return;

        Queue<Component> queue = new LinkedList<>();
        queue.offer(root);

        while (!queue.isEmpty()) {
            Component current = queue.poll();
            visitor.accept(current);

            if (current.isComposite()) {
                Composite composite = (Composite) current;
                for (int i = 0; i < composite.getChildCount(); i++) {
                    queue.offer(composite.getChild(i));
                }
            }
        }
    }
}

9.2 性能优化策略

缓存机制优化：

/**
 * 带缓存的组合组件
 * 缓存计算结果以提高性能
 */
public abstract class CachedComponent extends Component {
    private Map<String, Object> cache = new ConcurrentHashMap<>();
    private volatile boolean dirty = true;

    protected void invalidateCache() {
        this.dirty = true;
        cache.clear();
        // 通知父节点缓存失效
        if (parent != null) {
            parent.invalidateCache();
        }
    }

    @SuppressWarnings("unchecked")
    protected <T> T getCachedValue(String key, Supplier<T> supplier) {
        if (dirty) {
            cache.clear();
            dirty = false;
        }

        return (T) cache.computeIfAbsent(key, k -> supplier.get());
    }

    // 子类重写时应该调用invalidateCache()
    @Override
    public void add(Component component) {
        super.add(component);
        invalidateCache();
    }

    @Override
    public void remove(Component component) {
        super.remove(component);
        invalidateCache();
    }
}

9.3 常见问题与解决方案

1. 循环引用检测

/**
 * 防止循环引用的安全组合实现
 */
public class SafeComposite extends Component {
    private List<Component> children = new ArrayList<>();

    @Override
    public void add(Component component) {
        // 检查是否会造成循环引用
        if (wouldCreateCycle(component)) {
            throw new IllegalArgumentException("添加组件会造成循环引用");
        }
        children.add(component);
    }

    private boolean wouldCreateCycle(Component component) {
        Set<Component> visited = new HashSet<>();
        return checkCycle(component, visited);
    }

    private boolean checkCycle(Component component, Set<Component> visited) {
        if (component == this) {
            return true;
        }

        if (visited.contains(component) || !component.isComposite()) {
            return false;
        }

        visited.add(component);

        SafeComposite composite = (SafeComposite) component;
        for (Component child : composite.children) {
            if (checkCycle(child, visited)) {
                return true;
            }
        }

        return false;
    }
}

2. 线程安全实现

/**
 * 线程安全的组合实现
 */
public class ThreadSafeComposite extends Component {
    private final List<Component> children =
        Collections.synchronizedList(new ArrayList<>());
    private final ReadWriteLock lock = new ReentrantReadWriteLock();

    @Override
    public void add(Component component) {
        lock.writeLock().lock();
        try {
            children.add(component);
        } finally {
            lock.writeLock().unlock();
        }
    }

    @Override
    public void remove(Component component) {
        lock.writeLock().lock();
        try {
            children.remove(component);
        } finally {
            lock.writeLock().unlock();
        }
    }

    @Override
    public void display() {
        lock.readLock().lock();
        try {
            System.out.println(getName());
            for (Component child : children) {
                child.display();
            }
        } finally {
            lock.readLock().unlock();
        }
    }
}

10. 总结

组合模式作为一种重要的结构型设计模式，在现代软件开发中具有重要的地位和价值。通过本文的深度解析，我们可以得出以下核心要点：

10.1 核心价值

统一处理价值： 组合模式最大的价值在于它能够让客户端统一地处理单个对象和对象组合，这种透明性大大简化了客户端代码的复杂度。

递归结构价值： 在处理具有层次结构的数据时，组合模式提供了自然且优雅的解决方案，使得复杂的树形结构操作变得简单直观。

扩展性价值： 组合模式符合开闭原则，新增构件类型不会影响现有代码，为系统的扩展提供了良好的支持。

10.2 适用边界

最佳适用场景：

需要表示对象的"部分-整体"层次结构
希望用户忽略组合对象与单个对象的不同
系统中存在明显的树形结构数据
需要对树形结构进行统一操作

不建议使用场景：

系统结构简单，没有明显的层次关系
对象间的关系比较固定，不需要动态组合
对性能要求极高，不能容忍递归调用开销
系统中缺乏明确的"容器"和"叶子"概念

10.3 发展趋势

随着现代软件架构的发展，组合模式在以下领域的应用将更加广泛：

微服务架构： 在微服务的服务治理中，服务和服务组合可以使用组合模式来统一管理。

配置管理系统： 复杂的配置项层次结构可以通过组合模式来统一处理。

数据可视化： 在构建复杂的图表和仪表板时，组合模式可以统一处理各种图形元素。

10.4 实践建议

在实际项目中应用组合模式时，需要注意以下几个关键点：

合理选择透明性vs安全性：根据具体需求选择透明方式或安全方式的实现
重视性能优化：在深层嵌套的结构中考虑缓存和优化策略
防止循环引用：在动态组合场景中实现循环引用检测
考虑线程安全：在多线程环境中提供适当的同步机制

组合模式体现了"整体大于部分之和"的系统思维，它教会我们在面对复杂的层次结构时，要善于抽象出共同的接口，通过统一的方式来处理不同层次的对象。这种思想不仅适用于软件设计，也为我们解决现实世界中的复杂问题提供了重要启示。

通过深入理解和合理应用组合模式，我们能够构建更加优雅、可维护、易扩展的软件系统，为处理复杂的层次结构数据提供有效的解决方案。

参考资料：

Design Patterns: Elements of Reusable Object-Oriented Software - GoF设计模式经典著作
Java Platform Documentation - Oracle官方Java文档
Head First Design Patterns - 设计模式入门经典
Effective Java Third Edition - Java最佳实践指南
GitHub - Java Design Patterns - 组合模式Java实现示例

关键词标签： #组合模式 #设计模式 #Java #树形结构 #结构型模式 #递归处理 #软件架构 #编程实践
🌟 嗨，我是IRpickstars！如果你觉得这篇技术分享对你有启发： 🛠️ 点击【点赞】让更多开发者看到这篇干货 🔔 【关注】解锁更多架构设计&性能优化秘籍 💡 【评论】留下你的技术见解或实战困惑作为常年奋战在一线的技术博主，我特别期待与你进行深度技术对话。每一个问题都是新的思考维度，每一次讨论都能碰撞出创新的火花。

本文参与腾讯云自媒体同步曝光计划，分享自作者个人站点/博客。

原始发表：2025-06-13，如有侵权请联系 cloudcommunity@tencent.com 删除

架构设计
