前言
发表了此系列第二篇文章后，有粉丝要求更新，今天写第三篇，相对来说比较简单，可以分为两个部分，一个为分割线的实现，另一个是条形跳转框，需组合搭配使用，这两类在设置，个人中心等界面中使用非常广泛
以下是本篇文章正文内容 提示：此文章部分工具类需借鉴第一篇，第二篇文章。

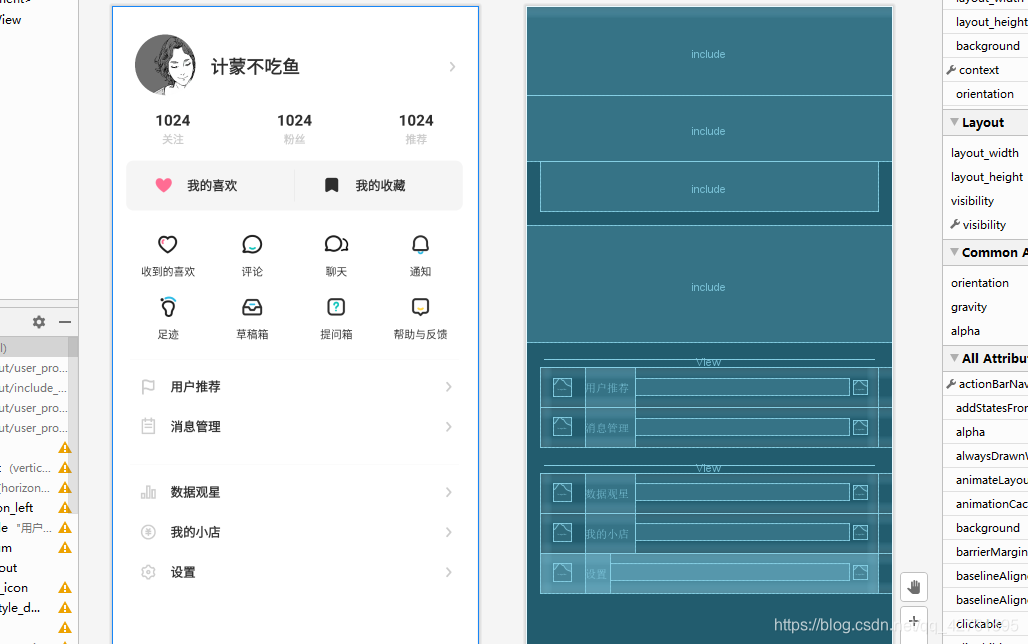

一、先看看实现的效果（与发表前文章的基础上）
二、实现前准备
1.dimens.xml文件内容（与第一个案例为同文件）
不占字了，请于第一篇自取
2.ids.xml文件内容（此案例可用）
<item type="id" name="user_game_layout" />
<item type="id" name="iv_game_icon_left" />
<item type="id" name="iv_game_icon" />
<item type="id" name="iv_hint_style_default" />
<item type="id" name="tv_game_num" />
<item type="id" name="tv_game_title" />3.colors.xml文件内容（此案例可用）
无特殊颜色，于第一篇，第二篇自取
4.bg_set_item_selector1.xml
<?xml version="1.0" encoding="utf-8"?>
<selector
xmlns:android="http://schemas.android.com/apk/res/android">
<item android:state_pressed="true" android:drawable="@color/jimeng_gray05" />
<item android:drawable="@color/jimeng_white" />
</selector>5.user_profile_item_background.xml
<?xml version="1.0" encoding="utf-8"?>
<shape android:shape="rectangle"
xmlns:android="http://schemas.android.com/apk/res/android">
<solid android:color="@color/color_ffffff" />
<stroke android:width="1.0dip" android:color="@color/color_ffffff" />
<corners android:radius="8.0dip" />
</shape>三、实现
1.分割线（一个为例）
<View
android:layout_width="fill_parent"
android:layout_height="1.0px"
android:layout_marginLeft="@dimen/jimeng_dp_20"
android:layout_marginTop="@dimen/jimeng_dp_20"
android:layout_marginRight="@dimen/jimeng_dp_20"
android:layout_marginBottom="@dimen/jimeng_dp_8"

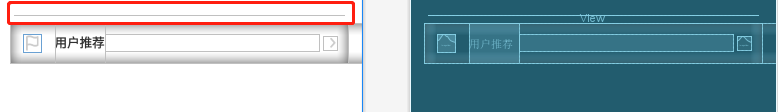

android:background="@color/jimeng_gray05" />效果图：
2.条形跳转框（一个为例）
<LinearLayout
android:id="@id/user_game_layout"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:layout_marginLeft="16.0dip"
android:background="@drawable/user_profile_item_background"
android:orientation="vertical">
<LinearLayout
android:layout_width="fill_parent"
android:layout_height="@dimen/jimeng_dp_45"
android:layout_marginRight="16.0dip"
android:background="@drawable/bg_set_item_selector1"
android:orientation="horizontal">
<ImageView
android:id="@id/iv_game_icon_left"
android:layout_width="20.0dip"
android:layout_height="20.0dip"
android:layout_gravity="center_vertical"
android:layout_marginLeft="15.0dip"
android:src="@drawable/account_icon_activity_stats" />
<TextView
android:id="@id/tv_game_title"
android:layout_width="wrap_content"
android:layout_height="fill_parent"
android:layout_marginLeft="15.0dip"
android:duplicateParentState="true"
android:ellipsize="end"
android:gravity="center_vertical"
android:maxLength="6"
android:maxLines="1"
android:singleLine="true"
android:text="数据观星"
android:textColor="@color/jimeng_text_primary_light"
android:textSize="14.0dip"
android:textStyle="bold" />
<TextView
android:id="@id/tv_game_num"
android:layout_width="0.0dip"
android:layout_height="wrap_content"
android:layout_gravity="center_vertical"
android:layout_marginRight="5.0dip"
android:layout_weight="1.0"
android:ellipsize="end"
android:gravity="right"
android:maxLength="12"
android:maxLines="1"
android:text=""
android:textColor="@color/jimeng_gray03"
android:textSize="14.0dip" />
<RelativeLayout
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center_vertical">
<ImageView
android:id="@id/iv_game_icon"
android:layout_width="25.0dip"
android:layout_height="25.0dip"
android:layout_marginTop="2.5dip"
android:layout_marginRight="15.0dip"
android:visibility="gone" />
<ImageView
android:id="@id/iv_hint_style_default"
android:layout_width="9.0dip"
android:layout_height="9.0dip"
android:layout_alignParentTop="true"
android:layout_marginLeft="22.0dip"
android:background="@drawable/common_icon_notification_small"
android:visibility="gone" />
</RelativeLayout>
<ImageView
android:layout_width="@dimen/jimeng_dp_16"
android:layout_height="@dimen/jimeng_dp_16"
android:layout_gravity="center_vertical"
android:layout_marginRight="12.0dip"
android:src="@drawable/common_icon_arrow_next_medium" />
</LinearLayout>

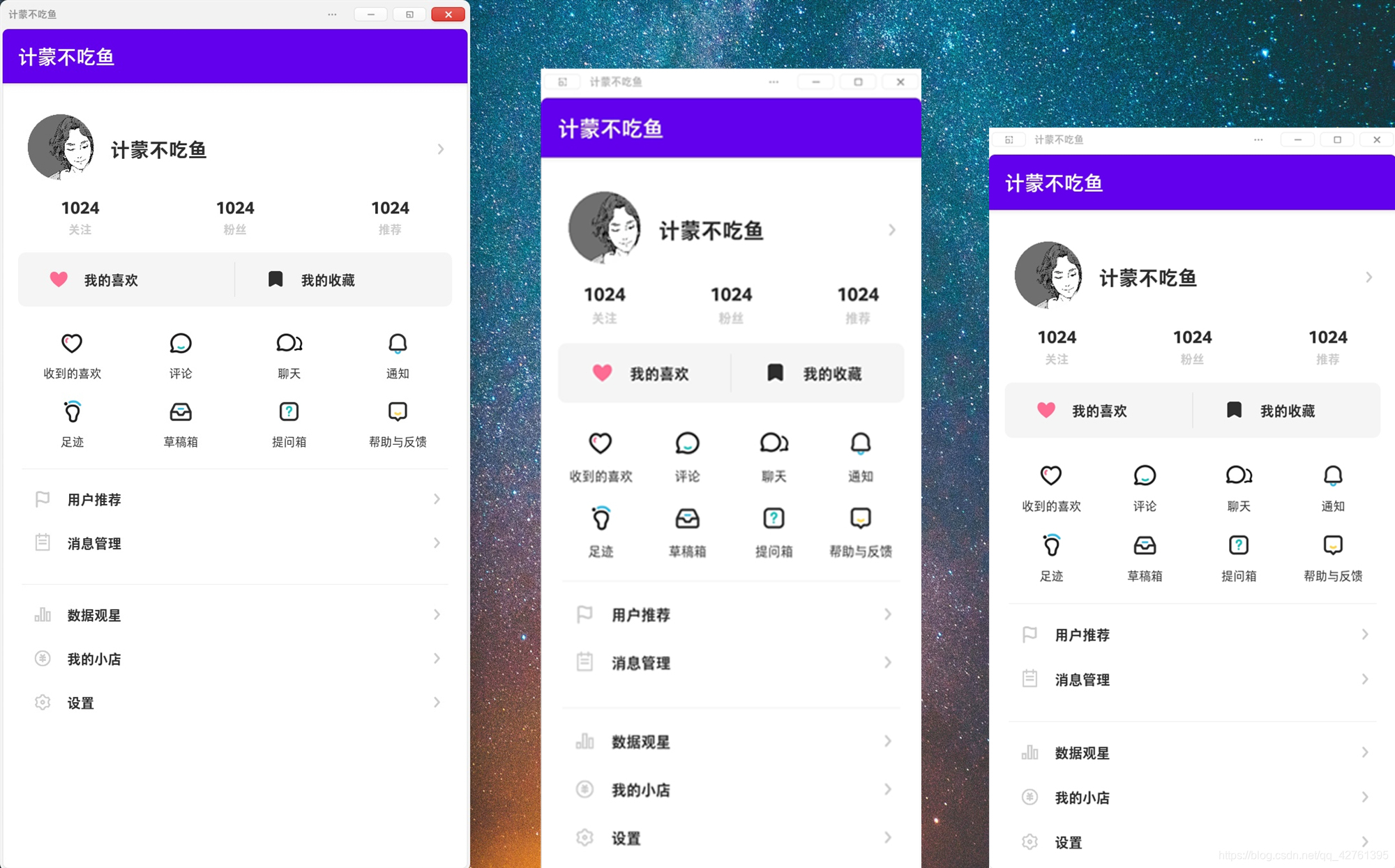

</LinearLayout>效果图
四、使用
//将两个模块组合使用即可，可与效果图为例。本文参与 腾讯云自媒体同步曝光计划，分享自作者个人站点/博客。
