到深圳这边后比较忙，很久没有更新了，今天写的这篇博客是因为在面试的过程中问到了约束布局。所以简单提一下约束布局。这边文章会分为如下几点 1.ConstraintLayout是什么 2.为什么要用ConstraintLayout 3.ConstraintLayout的简单使用

1.ConstraintLayout是什么 ConstraintLayout 是Google在2016年推出的一种布局，是一个ViewGroup它的出现主要是为了解决布局嵌套过多的问题，以灵活的方式定位和调整小部件。

2.为什么要用ConstraintLayout 可以有效地解决布局嵌套过多的问题（设备绘制视图所需的时间和计算功耗）性能比较结果表明： ConstraintLayout在测量/布局阶段的性能比相对布局大约高40%

3.ConstraintLayout的简单使用以前在新建一个项目后，发现已经默认是ConstraintLayout布局了，如下：

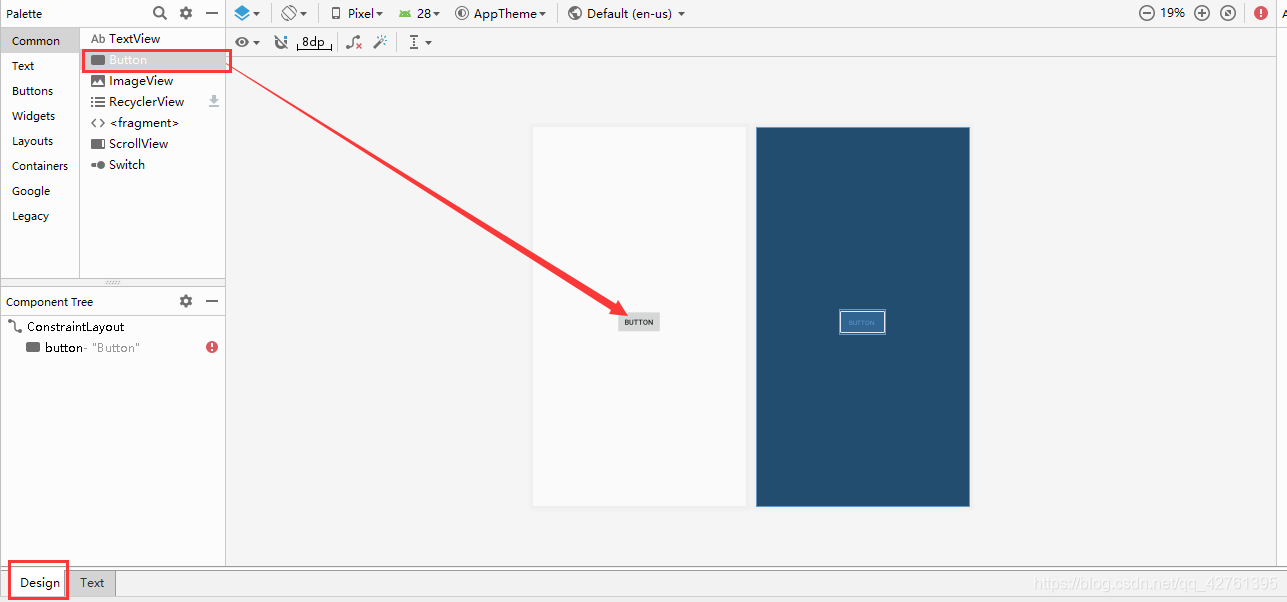

ConstraintLayout的基本用法也很简单，比如我们想要向布局中添加一个按钮，那么只需要从左侧的Palette区域拖一个Button进去就可以了，如下图所示。

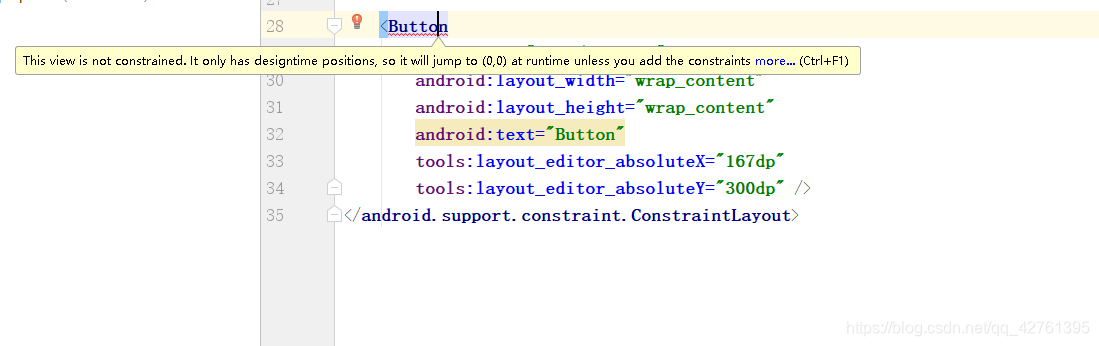

然后会发现xml代码中Button标签爆红

这句话的意思是：此视图不受约束。它只有设计时的位置，所以它将在运行时跳到(0.0)，除非你添加更多的约束Ctrl+F1)。 那么接下来就是添加约束了：（设置参照物）

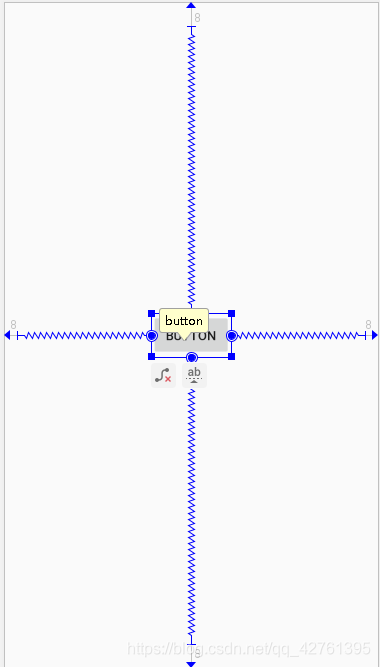

（通过四个点来确定其布局）首先来个最简单的，上下左右都拉一次。

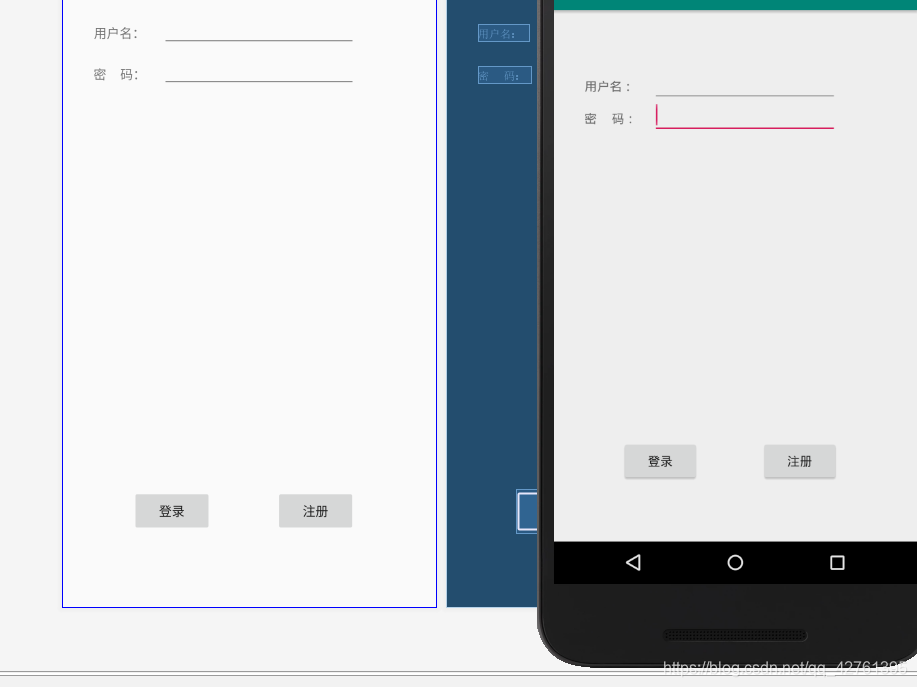

然后就不爆红了，这就是最基础的使用了（这时通过鼠标可以直接移动控件的位置），下面通过一个小Demo，来拓展一下

layout_constraintStart_toEndOf :同left_toRightOf layout_constraintStart_toStartOf :同left_toLeftOf layout_constraintEnd_toStartOf :同right_toLeftOf layout_constraintEnd_toEndOf :同right_toRightOf layout_constraintLeft_toLeftOf :当前View的左侧和另一个View的左侧位置对齐 layout_constraintLeft_toRightOf :当前view的左侧会在另一个View的右侧位置 layout_constraintRight_toLeftOf :当前view的右侧会在另一个View的左侧位置 layout_constraintRight_toRightOf :当前View的右侧和另一个View的右侧位置对齐 layout_constraintTop_toTopOf :头部对齐 layout_constraintTop_toBottomOf :当前View在另一个View的下侧 layout_constraintBottom_toTopOf :当前View在另一个View的上方 layout_constraintBottom_toBottomOf ：底部对齐 layout_constraintBaseline_toBaselineOf :文字底部对齐

Demo代码如下：

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">


    <EditText
        android:id="@+id/main_et_user"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="32dp"
        android:layout_marginLeft="32dp"
        android:layout_marginTop="8dp"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        android:layout_marginBottom="8dp"
        android:ems="10"
        android:inputType="textMultiLine"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.493"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.164" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginLeft="8dp"
        android:layout_marginTop="8dp"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        android:layout_marginBottom="8dp"
        android:text="密     码："
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.079"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.185" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginLeft="8dp"
        android:layout_marginTop="8dp"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        android:layout_marginBottom="8dp"
        android:text="登录"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.224"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.89" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginLeft="8dp"
        android:layout_marginTop="8dp"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        android:layout_marginBottom="8dp"
        android:text="注册"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.739"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.89" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginLeft="8dp"
        android:layout_marginTop="8dp"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        android:layout_marginBottom="8dp"
        android:text="用户名："
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.08"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.12" />

    <EditText
        android:id="@+id/main_et_pwd"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="32dp"
        android:layout_marginLeft="32dp"
        android:layout_marginTop="8dp"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        android:layout_marginBottom="8dp"
        android:ems="10"
        android:inputType="textMultiLine"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.493"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.097" />
</android.support.constraint.ConstraintLayout>
