Ⅰ. WebSocket

1、简介

WebSocket 是从 HTML5 开始支持的一种网页端和服务端保持长连接的消息推送机制。

传统的 web 程序都是属于 “⼀问⼀答” 的形式，即客户端给服务器发送了⼀个 HTTP 请求，服务器给客户端返回⼀个 HTTP 响应。这种情况下服务器是属于被动的一方，如果客户端不主动发起请求服务器就无法主动给客户端响应
像网页即时聊天或者我们做的五子棋游戏这样的程序都是非常依赖 “消息推送” 的，即需要服务器主动推动消息到客户端。如果只是使用原生的 HTTP 协议，要想实现消息推送⼀般需要通过 “轮询” 的⽅式实现，而轮询的成本比较高并且也不能及时的获取到消息的响应。

基于上述两个问题，就产生了 WebSocket 协议。WebSocket 更接近于 TCP 这种级别的通信⽅式，⼀旦连接建立完成客户端或者服务器都可以主动的向对方发送数据。

并且要注意，WebSocket 和我们平时说的 Socket 是没有半毛钱关系的，注意区分开来！

2、特点

建立在 TCP 协议之上，支持双向通信，实时性更强。
与 HTTP 协议有着良好的兼容性，握手阶段采用 HTTP 协议，默认端口是 80 和 443。
数据格式比较轻量，性能开销小、通信高效。
可以发送文本，也可以发送二进制数据。
没有同源限制，客户端可以与任意服务器通信。
协议标识符是 ws（如果加密，则为 wss），形式：ws://echo.websocket.org。
支持扩展。ws 协议定义了扩展，用户可以扩展协议，或者实现自定义的子协议。（比如支持自定义压缩算法等）

3、原理解析

WebSocket 协议本质上是⼀个基于 TCP 的协议。为了建立⼀个 WebSocket 连接，客户端浏览器首先要向服务器发起⼀个 HTTP 请求，这个请求和通常的 HTTP 请求不同，包含了⼀些附加头信息，通过这个附加头信息完成握手过程并升级协议的过程。

通过一些抓包来分析一下切换过程中 HTTP 请求和 HTTP 响应的包有何不同：

HTTP请求：

GET /ws hTTP/1.1								// URL通常会设置为/ws表示这是websocket
Host: localhost:2021
Upgrade: websocket                              // 希望升级的协议格式
Connection: Upgrade								// 希望升级协议
Sec-Websocket-Key: mViTimINUhcF0fBHeX+wqA==		// 是客户端发送的一个base64编码的秘文，
Sec-Websocket-Version: 13						// 该websocket的版本

Sec-Websocket-Key 是客户端发送的一个 base64 编码的秘文，要求服务端返回一个对应加密的 Sec-Websocket-Accept 应答，否则客户端会抛出 “Error during WebSocket handshake” 错误，并关闭连接。
Sec-Websocket-Version: 13 表示 websocket 的版本，如果服务端不支持该版本，需要返回一个 Sec-Websocket-Version 里面包含服务端支持的版本号。

HTTP响应：

HTTP/1.1 101 Switching Protocols                       // 表示服务端接受websocket协议的
Connection: Upgrade									   // 升级协议
Upgrade: websocket									   // 升级的协议格式
Sec-Websocket-Accept: YLcYR/p/mS8hENqlgMXtFTggdv8=

Sec-Websocket-Accept 是服务端采用与客户端一致的秘钥计算出来后返回客户端。
HTTP/1.1 101 Switching Protocols 表示服务端接受 WebSocket 协议的客户端连接。

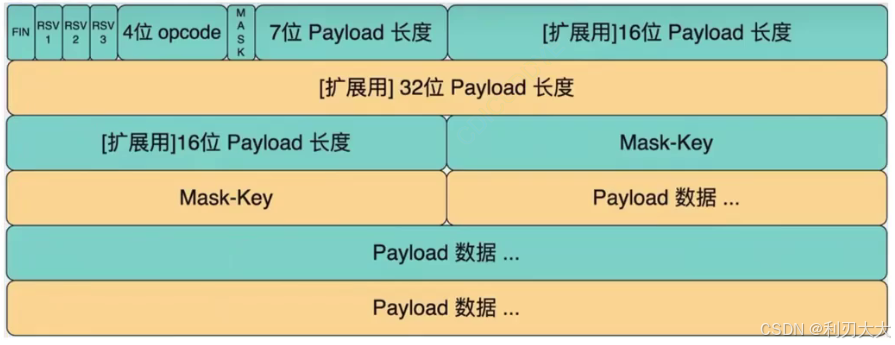

4、报文格式

报文字段比较多，我们重点关注这几个字段：

FIN：
- WebSocket 协议传输数据以消息为概念单位，⼀个消息有可能由⼀个或多个帧组成
- 占 1 个比特大小：
  - 如果是 1，表示这是消息的最后一个分片
  - 如果是 0，表示这不是消息的最后一个分片
RSV1、RSV2、RSV3：
- 各占 1 个比特大小：
  - 保留字段，只在扩展时使用，若未启用扩展则应置 1，若收到不全为 0 的数据帧，且未协商扩展则立即终止连接。
Opcode：
- 占 4 个比特，标志当前数据帧的类型：
  - 0x0：表示一个延续帧。当 Opcode 为 0 时，表示本次数据传输采用了数据分片，当前收到的数据帧为其中一个数据分片。
  - 0x1：表示这是一个文本帧（frame）
  - 0x2：表示这是一个二进制帧（frame）
  - 0x3-0x7：保留的操作代码，用于后续定义的非控制帧
  - 0x8：表示连接断开
  - 0x9：表示这是一个 ping 操作
  - 0xA：表示这是一个 pong 操作
  - 0xB-0xF：保留的操作代码，用于后续定义的控制帧
Mask：
- 表示是否要对数据载荷也就是 Payload数据 字段进行掩码操作：
  - 从客户端向服务端发送数据时，需要对数据进行掩码操作。如果服务端接收到的数据没有进行掩码操作，服务端需要断开连接！
  - 从服务端向客户端发送数据时，不需要对数据进行掩码操作。
- 占 1 个比特大小：
  - 如果为 1，那么 Masking-key 字段中会定义一个掩码键，并用这个掩码键对数据载荷进行反掩码。
Payload length：
- 数据载荷的长度，单位是字节。有可能为 7 位、7+16 位、7+64 位，假设 x 为数据载荷的长度，则其表示如下：
  - x 在[0,126) 内：数据的长度就是 Payload length 表示的大小
  - x 为 126：后续 2 个字节代表⼀个 16 位的无符号整数，该无符号整数的值为数据的长度
  - x 为 127：后续 8 个字节代表⼀个 64 位的无符号整数（最高位为 0），该无符号整数的值为数据的长度
Masking-key：
- 占 0 或 4 字节
  - Mask 为 1，则包含 4 字节的 Masking-key
  - Mask 为 0，则不包含 Masking-key
Payload data：
- 报文携带的载荷数据
  - 如果没有协商使用扩展的话，扩展数据为 0 字节。所有的扩展都必须声明扩展数据的长度，扩展如何使用必须在握手阶段就协商好

Ⅱ. WebSocketpp

1、认识

WebSocketpp 是⼀个跨平台的开源（BSD许可证）头部 专用C++库，它实现了 RFC6455（WebSocket协议）和 RFC7692（WebSocketCompression Extensions）。它允许将 WebSocket 客户端和服务器功能集成到 C++ 程序中。在最常见的配置中，全功能网络 I/O 由 Asio 网络库提供。

WebSocketpp 的主要特性包括：

事件驱动的接口
⽀持 HTTP/HTTPS、WS/WSS、IPv6
灵活的依赖管理，如 Boost 库/ C++11标准库
可移植性：Posix/Windows、32/64bit、Intel/ARM
线程安全

WebSocketpp 同时支持 HTTP 和 Websocket 两种网络协议，比较适用于我们本次的项目，所以我们选用该库作为项目的依赖库用来搭建 HTTP 和 WebSocket 服务器。

下面是该项目的⼀些常用网站：

2、常用接口

这里做一下下面接口和类的大概介绍：

下面的几个指定事件的回调事件，如 set_open_handler() 函数，它们都是用来设置针对不同事件而设置的处理函数，而处理函数是由我们自己来写的，因为 WebSocketpp 负责搭建服务器，它给不同的事件分配了不同的处理函数指针，比如 open_handler 其实就是握手成功后处理函数的指针，当服务器收到了指定的数据，触发了指定的事件之后，就会通过函数指针去调用我们自己写的那些处理函数！
server 类是继承于 endpoint 类的，我们后面也是通过创建 server 类来完成搭建服务器的操作。
connection 这个类也很重要，它提供了一些接口，用于处理连接的事件和状态，而 connection_hdl 是一个指向 connection 对象的轻量级句柄。它的作用是在 WebSocket 库内部，用于管理和操作 connection 对象，以及在回调函数中传递连接对象的引用。
- 一般来说我们通过 server 类的 get_con_from_hdl() 函数，通过 connection_hdl 就能获得 connection_ptr 从而来操作 connection 类的函数！
通常如 connection、message_buffer 等类都是用于在回调函数中请求和响应的类！

namespace websocketpp
{
    typedef lib::weak_ptr<void> connection_hdl;

    template <typename config>
    class endpoint
        : public config::socket_type
    {
        typedef lib::shared_ptr<lib::asio::steady_timer> timer_ptr;
        typedef typename connection_type::ptr connection_ptr;
        typedef typename connection_type::message_ptr message_ptr;

        typedef lib::function<void(connection_hdl)> open_handler;
        typedef lib::function<void(connection_hdl)> close_handler;
        typedef lib::function<void(connection_hdl)> http_handler;
        typedef lib::function<void(connection_hdl, message_ptr)> message_handler;

        // websocketpp::log::alevel::none 禁止打印所有日志
        void set_access_channels(log::level channels);   // 设置⽇志打印等级
        void clear_access_channels(log::level channels); // 清除指定等级的⽇志

        // 设置指定事件的回调函数
        void set_open_handler(open_handler h);       // websocket握⼿成功回调处理函数
        void set_close_handler(close_handler h);     // websocket连接关闭回调处理函数
        void set_message_handler(message_handler h); // websocket消息回调处理函数
        void set_http_handler(http_handler h);       // http请求回调处理函数

        // 发送数据接⼝
        void send(connection_hdl hdl, std::string& payload, frame::opcode::value op);
        void send(connection_hdl hdl, void* payload, size_t len, frame::opcode::value op);

        // 关闭连接接⼝
        void close(connection_hdl hdl, close::status::value code, std::string& reason);

        // 获取connection_hdl 对应连接的connection_ptr
    	connection_ptr get_con_from_hdl(connection_hdl hdl);

        // websocketpp基于asio框架实现，init_asio⽤于初始化asio框架中的io_service调度器
    	void init_asio();

        // 设置是否启用地址重⽤
        void set_reuse_addr(bool value);

        // 设置endpoint的绑定监听端⼝
        void listen(uint16_t port);

        // 对io_service对象的run接⼝封装，⽤于启动服务器
        std::size_t run();

        // websocketpp提供的定时器，以毫秒为单位
        timer_ptr set_timer(long duration, timer_handler callback);

        // 取消定时器，立刻触发之前设置的callback函数
        std::size_t cancel();
	};

    template <typename config>
    class server
        : public endpoint<connection<config>, config>
    {
        // 初始化并启动服务端监听连接的accept事件处理
        void start_accept();
    }；

    template <typename config>
    class connection
    	: public config::transport_type::transport_con_type
 		, public config::connection_base
    {
        // 发送数据接⼝
        error_code send(std::string& payload, frame::opcode::value op=frame::opcode::text);

        // 获取http请求头部中key关键字的
        std::string const& get_request_header(std::string const& key)

        // 获取请求正文
        std::string const& get_request_body();

    	// 设置响应状态码
        void set_status(http::status_code::value code);

        // 设置http响应正文
        void set_body(std::string const& value);

        // 添加http响应头部字段
        void append_header(std::string const& key, std::string const& val);

        // 获取http请求对象
        request_type const& get_request();

        // 获取connection_ptr对应的connection_hdl
        connection_hdl get_handle();
    };

    namespace http
    {
        namespace parser
        {
            class parser
            {
            	std::string const& get_header(std::string const& key)
        	};

            class request
                : public parser
            {
                // 获取请求方法
                std::string const& get_method()
                // 获取请求uri接口
                std::string const& get_uri()
        	};
    	}
    }

    namespace message_buffer
    {
        // 获取websocket请求中的payload数据类型
        frame::opcode::value get_opcode();

        // 获取websocket中payload数据
        std::string const& get_payload();
    }

    namespace log
    {
        // 日志等级
        struct alevel
        {
            static level const none = 0x0;
            static level const connect = 0x1;
            static level const disconnect = 0x2;
            static level const control = 0x4;
            static level const frame_header = 0x8;
            static level const frame_payload = 0x10;
            static level const message_header = 0x20;
            static level const message_payload = 0x40;
            static level const endpoint = 0x80;
            static level const debug_handshake = 0x100;
            static level const debug_close = 0x200;
            static level const devel = 0x400;
            static level const app = 0x800;
            static level const http = 0x1000;
            static level const fail = 0x2000;
            static level const access_core = 0x00003003;
            static level const all = 0xffffffff;
        };
    }

    namespace http
    {
        // 状态码
        namespace status_code
        {
            enum value
            {
                					uninitialized = 0,
                				  continue_code = 100,
        					switching_protocols = 101,
                							 ok = 200,
                						created = 201,
                                       accepted = 202,
                  non_authoritative_information = 203,
                					 no_content = 204,
                            	  reset_content = 205,
                				partial_content = 206,
                               multiple_choices = 300,
                              moved_permanently = 301,
                                          found = 302,
                                      see_other = 303,
                                   not_modified = 304,
                                      use_proxy = 305,
                			 temporary_redirect = 307,
                					bad_request = 400,
                                   unauthorized = 401,
                               payment_required = 402,
                                      forbidden = 403,
                                      not_found = 404,
                             method_not_allowed = 405,
                				 not_acceptable = 406,
                  proxy_authentication_required = 407,
                				request_timeout = 408,
                                       conflict = 409,
                                           gone = 410,
                				length_required = 411,
                			precondition_failed = 412,
                       request_entity_too_large = 413,
                           request_uri_too_long = 414,
                		 unsupported_media_type = 415,
                  request_range_not_satisfiable = 416,
                			 expectation_failed = 417,
                					im_a_teapot = 418,
                			   upgrade_required = 426,
                		  precondition_required = 428,
                			  too_many_requests = 429,
                request_header_fields_too_large = 431,
                		  internal_server_error = 500,
                				not_implemented = 501,
                					bad_gateway = 502,
                			service_unavailable = 503,
                				gateway_timeout = 504,
                	 http_version_not_supported = 505,
                				   not_extended = 510,
                network_authentication_required = 511
    		};
        }
    }

    namespace frame
    {
        namespace opcode
        {
            enum value
            {
                continuation = 0x0,
                        text = 0x1,
                      binary = 0x2,
                        rsv3 = 0x3,
                        rsv4 = 0x4,
                        rsv5 = 0x5,
                        rsv6 = 0x6,
                        rsv7 = 0x7,
                       close = 0x8,
                        ping = 0x9,
                        pong = 0xA,
                control_rsvb = 0xB,
                control_rsvc = 0xC,
                control_rsvd = 0xD,
                control_rsve = 0xE,
                control_rsvf = 0xF,
            };
        }
    }
}

3、websocketpp库搭建服务器

搭建流程

一般我们搭建服务器都是统一形式的，大概流程如下：

实例化 server 对象
- 实例化的时候，因为命名空间一般我们不展开，所以要引用命名空间 websocketpp 里面的 server，注意不要落了模板，一般模板里面的 config 这里都是使用 websocketpp::config::asio
设置日志等级
初始化 asio 调度器和启用地址重用
设置回调函数
- 设置回调函数的时候，connection_hdl 类型是要通过命名空间 websocketpp 来引入的，就是 websocketpp::connection_hdl。而对于 set_http_handler() 函数来说，它还多了一个函数指针 message_ptr，因为它是属于 endpoint 类，或者它的子类 server 的，所以通过我们 typedef 的 server 类型 wsserver_t 来取出这个函数指针，就是 wsserver_t::message_ptr。
设置监听窗口
获取新连接
启动服务器

主体框架

我们先将主体框架搭起来，其中头文件我们要使用的是 server.hpp 和 asio_no_tls.hpp，因为 websocketpp 库是放在 /usr/include/ 中的，所以要使用这些头文件的话还得进入它们对应的路径下面引入。

#include <iostream>
#include <string>
#include <websocketpp/server.hpp>
#include <websocketpp/config/asio_no_tls.hpp>

using wsserver_t = websocketpp::server<websocketpp::config::asio>;

void open_callback(websocketpp::connection_hdl hdl)
{}
void close_callback(websocketpp::connection_hdl hdl)
{}
void http_callback(websocketpp::connection_hdl hdl)
{}
void message_callback(websocketpp::connection_hdl hdl, wsserver_t::message_ptr msgptr)
{}
int main()
{
    // 1.实例化server对象
    wsserver_t server;

    // 2.设置日志等级
    server.set_access_channels(websocketpp::log::alevel::none);

    // 3.初始化asio调度器和地址重用
    server.init_asio();
    server.set_reuse_addr(true);

    // 4.设置回调函数
    server.set_open_handler(open_callback);
    server.set_close_handler(close_callback);
    server.set_message_handler(message_callback);
    server.set_http_handler(http_callback);

    // 5.设置监听窗口
    server.listen(8080);

    // 6.开始获取新连接
    server.start_accept();

    // 7.启动服务器
    server.run();

    return 0;
}

但是一般我们在回调函数中还需要用到 server 对象的指针或者引用，所以要多传一个参数，但是我们不希望影响到这些函数的参数列表，因为比如这里的 typedef lib::function<void(connection_hdl)> open_handler 等函数已经要求参数中只能有一个参数，那要是我们想多传一个参数又不想影响包装器，怎么办呢❓❓❓

此时就需要使用 std::bind 绑定器，终于有用武之地了哈哈！

绑定器的作用就是可以将一些参数直接绑定到形参，相当于让计算机帮我们自动填我们预先设置好的参数，就仿佛这个参数不存在一样，有点像缺省参数，但不同的是，绑定器绑定的函数可以生成一个新的函数指针进行返回！

下面我们就给每个回调函数多传一个 server 对象的指针，然后在设置回调函数那里进行参数绑定：

void open_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{}
void close_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{}
void http_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{}
void message_callback(wsserver_t* server, websocketpp::connection_hdl hdl, wsserver_t::message_ptr msgptr)
{}
int main()
{
    ......
    // 4.设置回调函数
    server.set_open_handler(std::bind(open_callback, &server, std::placeholders::_1));
    server.set_close_handler(std::bind(close_callback, &server, std::placeholders::_1));
    server.set_message_handler(std::bind(message_callback, &server, std::placeholders::_1, std::placeholders::_2));
    server.set_http_handler(std::bind(http_callback, &server, std::placeholders::_1));
    ......
}

填充回调函数细节

http_callback() 函数

// 任务：打印请求内容，并且设置响应内容
void http_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{
    // 首先将一些请求内容打印到终端
    wsserver_t::connection_ptr conn_ptr = server->get_con_from_hdl(hdl); // 获取connection_ptr
    std::cout << "body: " << conn_ptr->get_request_body() << std::endl;  // 打印请求正文

    websocketpp::http::parser::request req = conn_ptr->get_request();    // 获取http请求对象
    std::cout << "method: " << req.get_method() << std::endl;            // 打印请求方法
    std::cout << "uri: " << req.get_uri() << std::endl;                  // 打印请求路径资源
    std::cout << "version: " << req.get_version() << std::endl;          // 打印请求版本

    // 然后填充响应资源
    std::string body = "<html><body><h1>Hello Liren!</h1></body></html>"; // 写一个简单的html页面格式
    conn_ptr->set_body(body);                                             // 设置响应正文
    conn_ptr->append_header("Content-Type", "text/html");                 // 设置响应头部
    conn_ptr->set_status(websocketpp::http::status_code::ok);             // 设置响应状态码
}

open_callback 函数

void open_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{
    std::cout << "websocket握手成功！" << std::endl;
}

close_callback 函数

void close_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{
    std::cout << "websocket断开连接！" << std::endl;
}

message_callback 函数

// 任务：收到一个消息进行打印，然后进行响应
void message_callback(wsserver_t* server, websocketpp::connection_hdl hdl, wsserver_t::message_ptr msgptr)
{
    // 打印获取的消息
    wsserver_t::connection_ptr conn_ptr = server->get_con_from_hdl(hdl); // 获取connection_ptr
    std::cout << "message: " << msgptr->get_payload() << std::endl;      // 打印消息

    // 响应
    std::string callback = "server say: client say " + msgptr->get_payload(); // 创建响应内容
    conn_ptr->send(callback, websocketpp::frame::opcode::text);               // 发送响应
}

4、编写 makefile 文件

因为 websocketpp 用到了 pthread 和 boost_system，所以要在编译的时候指定：

server:wsserver.cpp
	g++ -o $@ $^ -std=c++11 -lboost_system -lpthread

.PHONY:clean
clean:
	rm -f server

5、websocket客户端

如果使用的是 http 客户端，也就是直接用浏览器输入 ip + 端口号，那么就能直接访问了。其连接等时候 触发的是 http_callback() 函数。

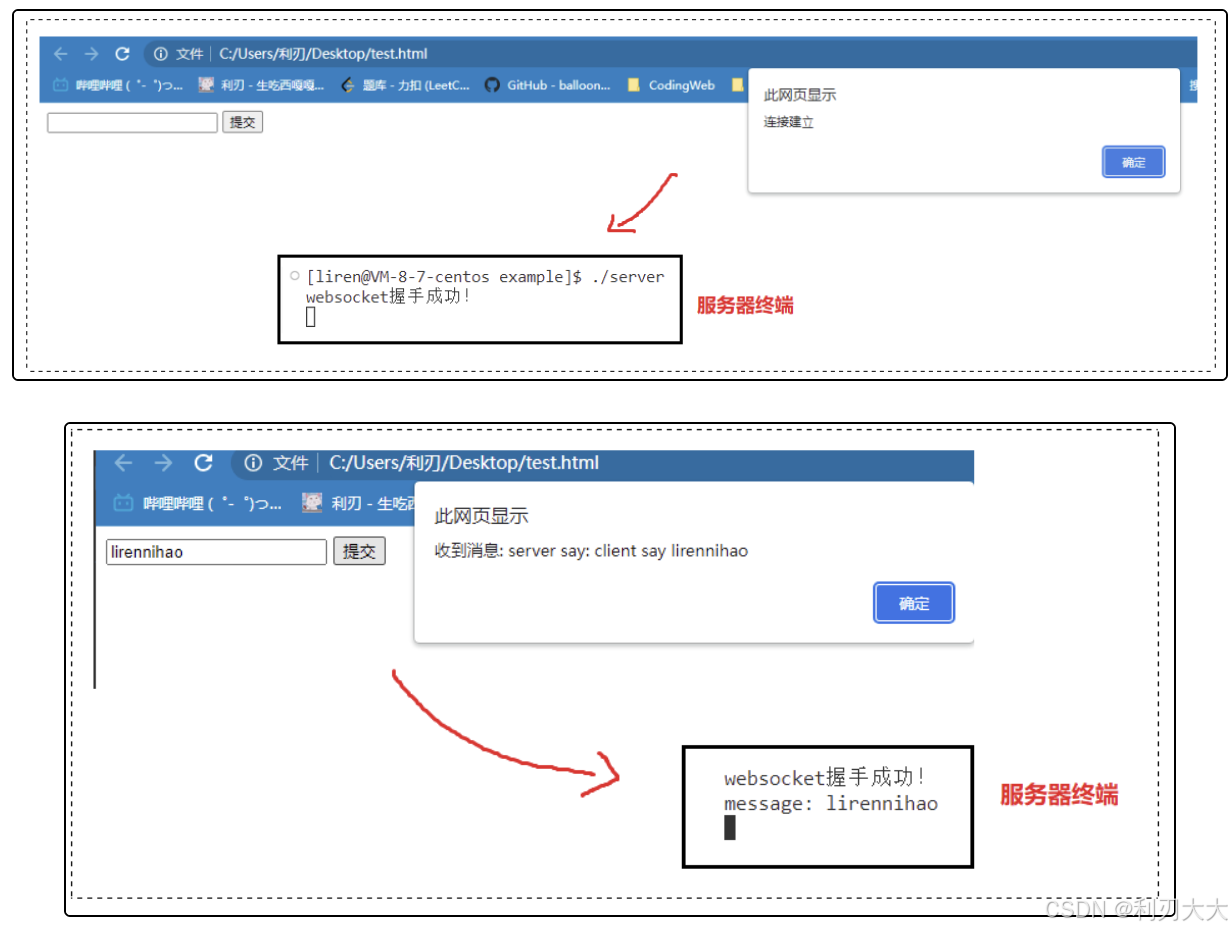

而这里我们用自己写一个 html 页面来充当 websocket 客户端，来测试一下服务器是否能正确的收发信息，其 触发的是 message_callback() 函数！

<!DOCTYPE html>
<html lang="en">
    <head>
        <meta charset="UTF-8">
        <meta http-equiv="X-UA-Compatible" content="IE=edge">
        <meta name="viewport" content="width=device-width, initial-scale=1.0">
        <title>Test Websocket</title>
    </head>
    <body>
        <input type="text" id="message">
        <button id="submit">提交</button>
        <script>
            // 创建 websocket 实例
            // ws://192.168.51.100:8888
            // 类比http：
            // ws表示websocket协议
            // 192.168.51.100 表示服务器地址
            // 8888表⽰服务器绑定的端⼝
            let websocket = new WebSocket("ws://81.71.97.127:8080/");

            // 处理连接打开的回调函数
            websocket.onopen = function() {
                alert("连接建⽴");
            }
            // 处理收到消息的回调函数
            // 控制台打印消息
            websocket.onmessage = function(e) {
                alert("收到消息: " + e.data);
            }
            // 处理连接异常的回调函数
            websocket.onerror = function() {
                alert("连接异常");
            }
            // 处理连接关闭的回调函数
            websocket.onclose = function() {
                alert("连接关闭");
            }
            // 实现点击按钮后, 通过 websocket实例 向服务器发送请求
            let input = document.querySelector('#message');
            let button = document.querySelector('#submit');
            button.onclick = function() {
                console.log("发送消息: " + input.value);
                websocket.send(input.value);
            }
        </script>
    </body>
</html>
