简述DEVICENET转MODBUS TCP网关配置与应用实例

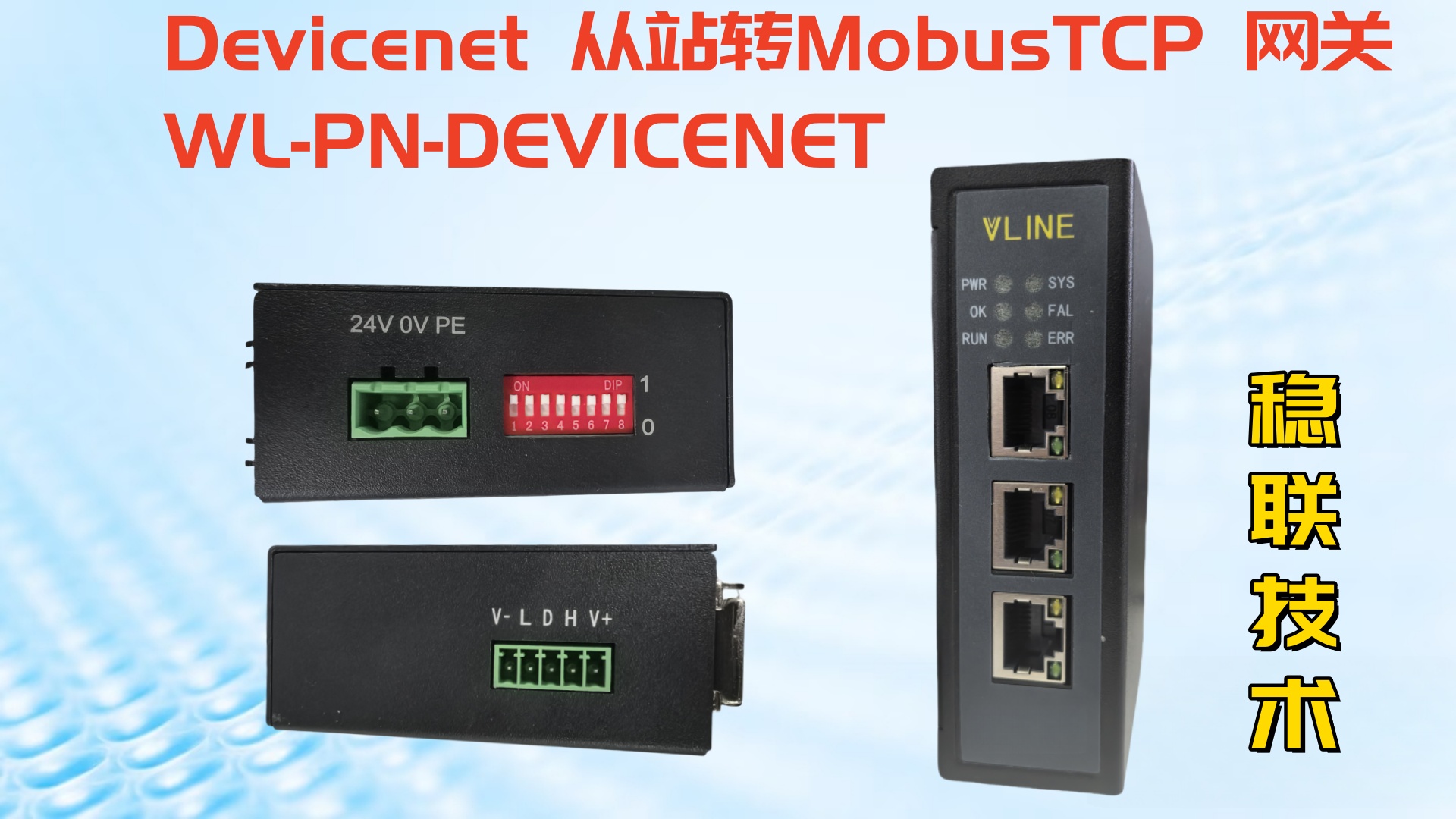

稳联技术所研发的DEVICENET转MODBUS TCP网关（型号WL-PN-DVNM）是一款具备DEVICENET从站通讯功能的转换设备。该设备的核心功能在于实现DEVICENET总线与MODBUS TCP网络之间的互联互通。

在具体应用中，该网关设备可作为DEVICENET总线系统中的从站节点进行接入，同时，它亦能作为MODBUS TCP网络中的主站或从站节点，从而完成数据的双向转换与传输。

一、网关做为MODBUS主站

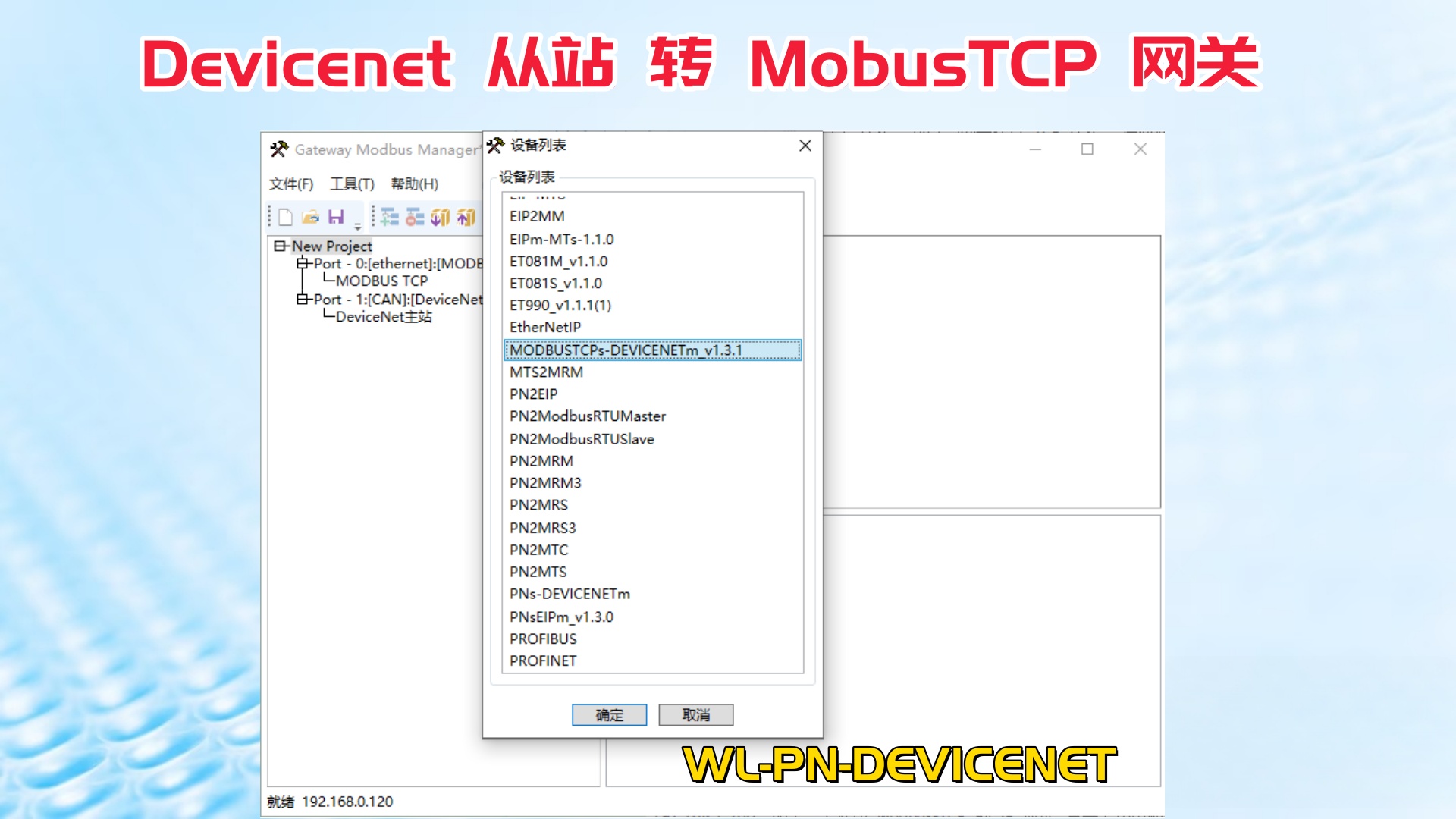

将电脑用网线连接至网关的第一个或者第二个网口上，作为MODBUS TCP通讯传输网口。启动DEVICENET转MODBUS TCP网关的第三方配载软件，创建项目

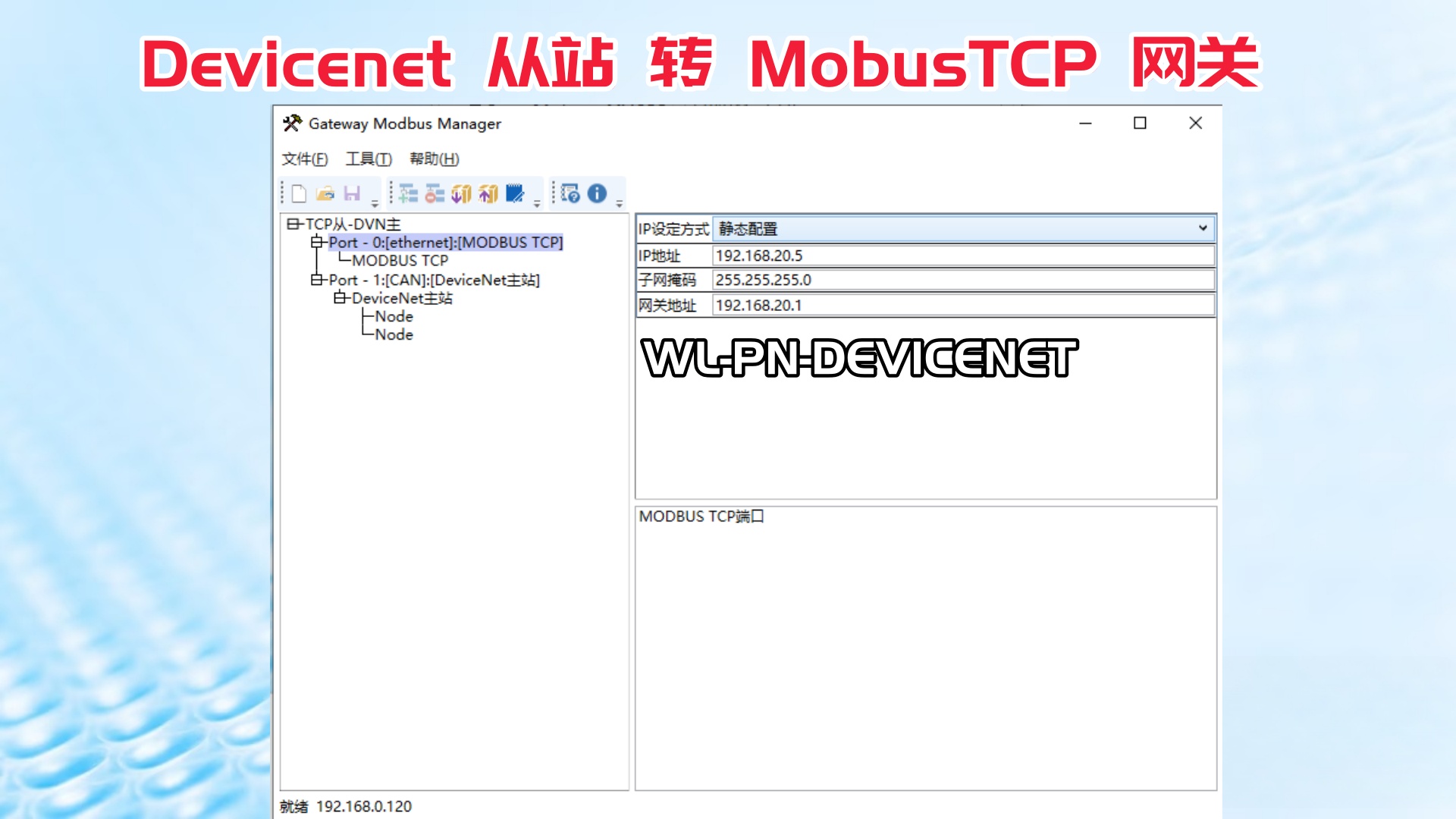

开始对MODBUS TCP端参数进行配属，MODBUS TCP的IP地址网段要和子站一致。

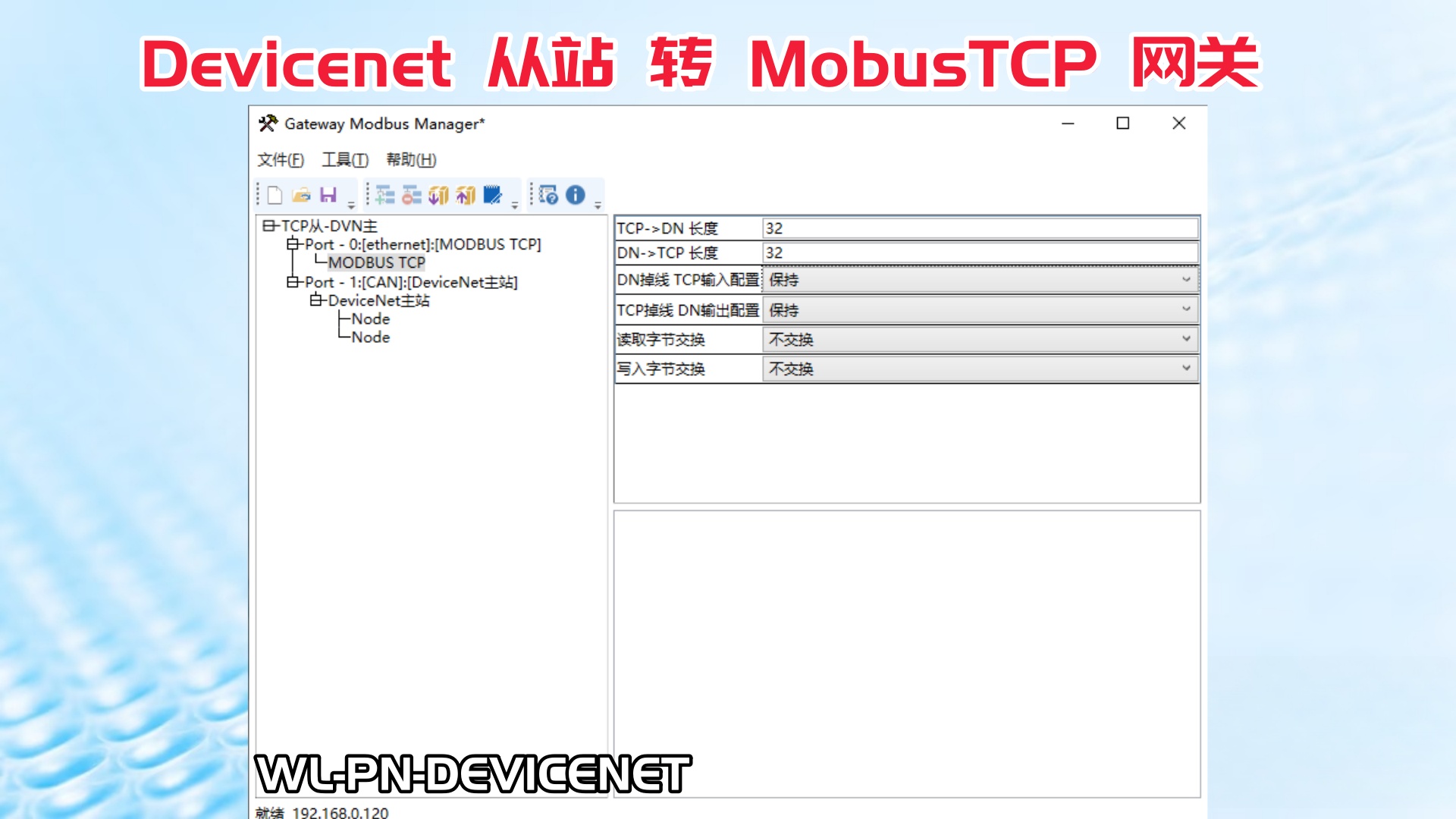

配属PN-DVN，DVN-PN的字节量，此处的字节量是所有子站的总和。

最后，配属Devicenet子站的具体参数。其中包括：节点地址、O-T、T-O等需要用专业软件解析的数据。DEVICENET转MODBUS TCP网关

配置DEVICENET从站

以台达PLC为例进行介绍。首先打开DEVICENET通讯驱动软件。

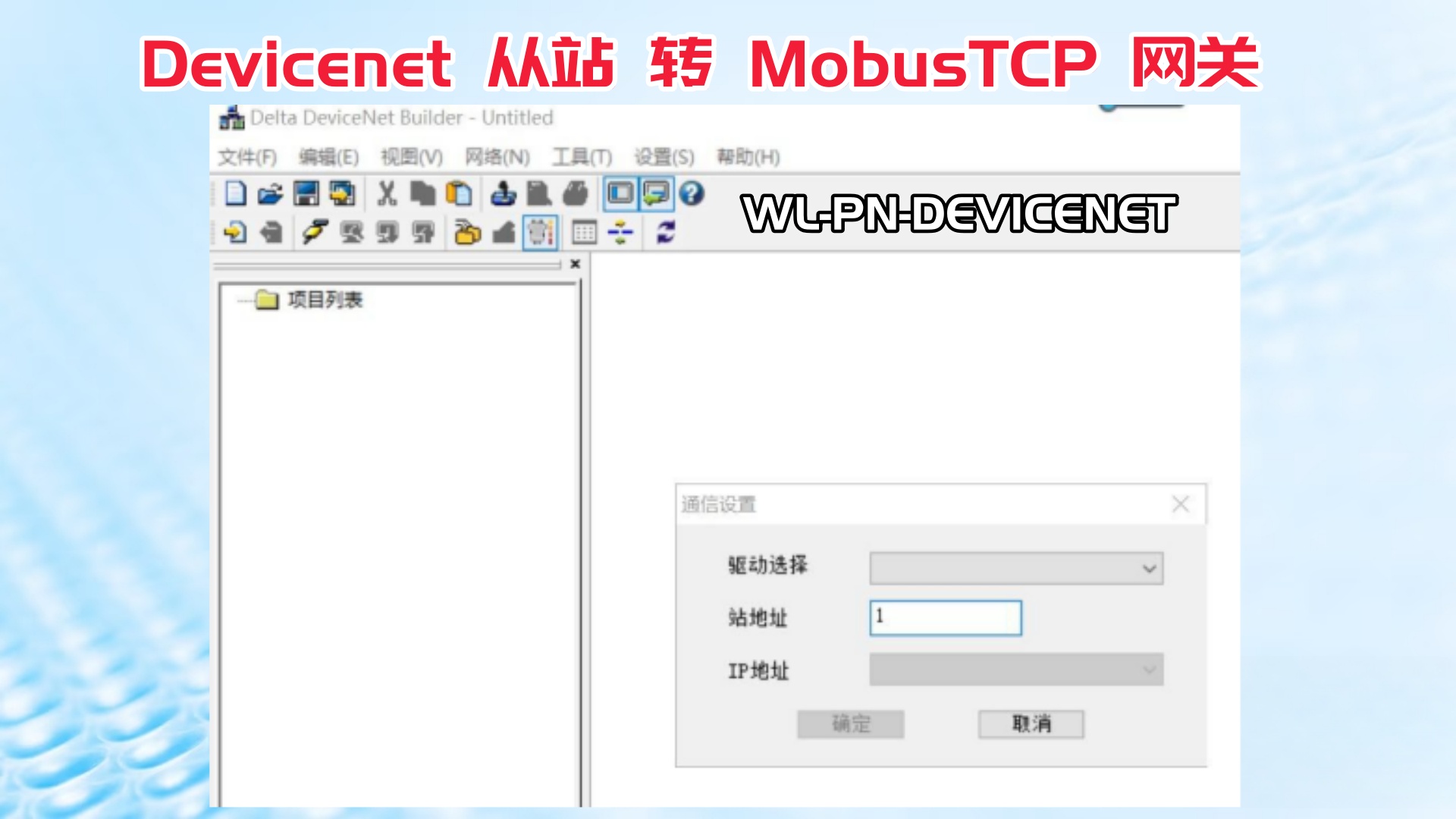

将通讯端口按照实际设备进行连接。打开DeviceNetBuilder，点击菜单栏：设置/通讯设置，驱动选择

COMMGR里添加的通讯接口

把EDS文件导入DeviceNet配置软件，点击菜单栏工具/EDS操作

安装EDS完毕后，可以在设备中找到DEVICENET转MODBUS TCP网关设备

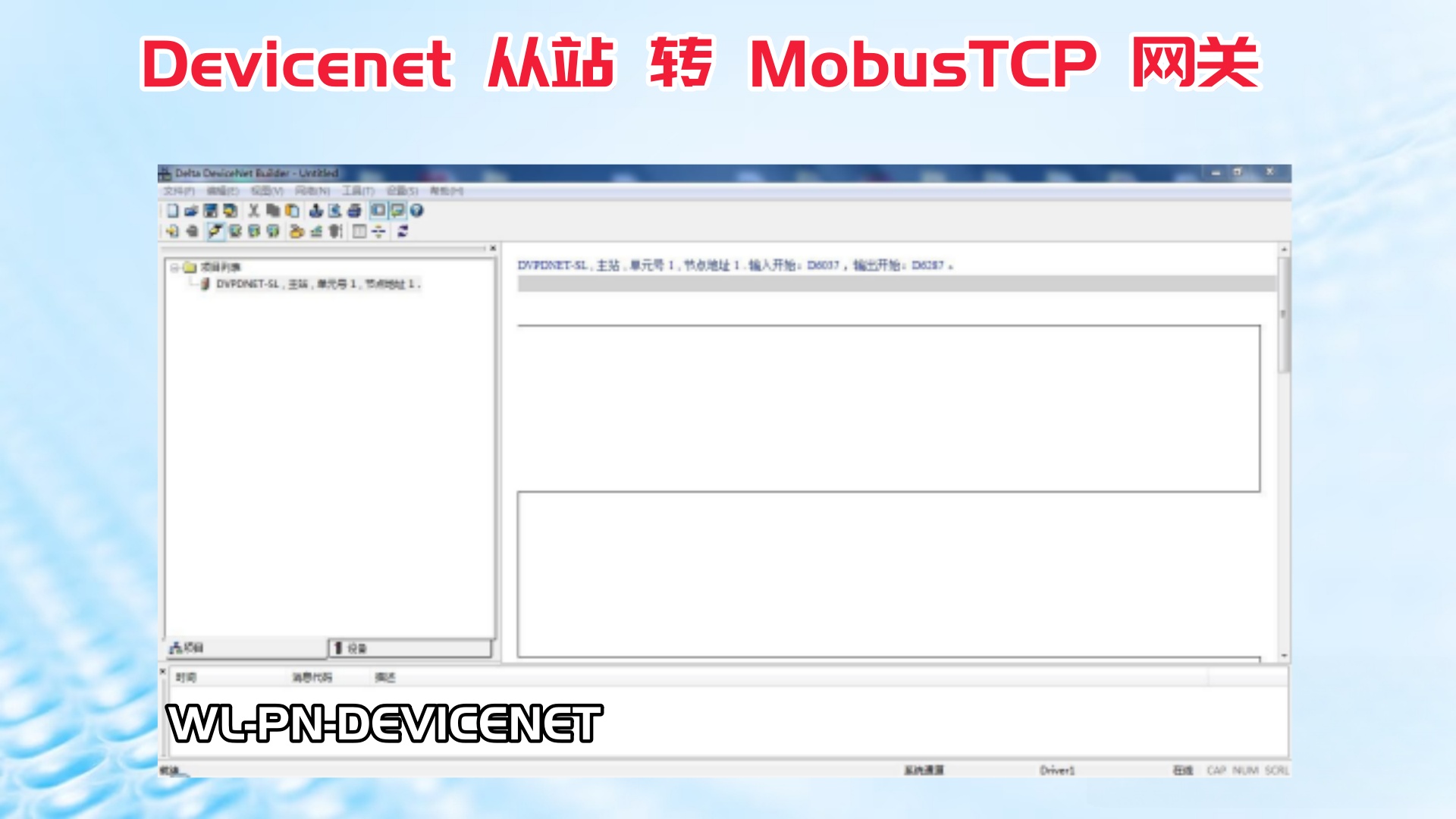

点击菜单网络/在线，扫描到DeviceNet主站

点击网络/扫描网络，双击从站图标，进行参数设置。按照实际需求配置节点地址、输入长度、输出长度，然后点击确认

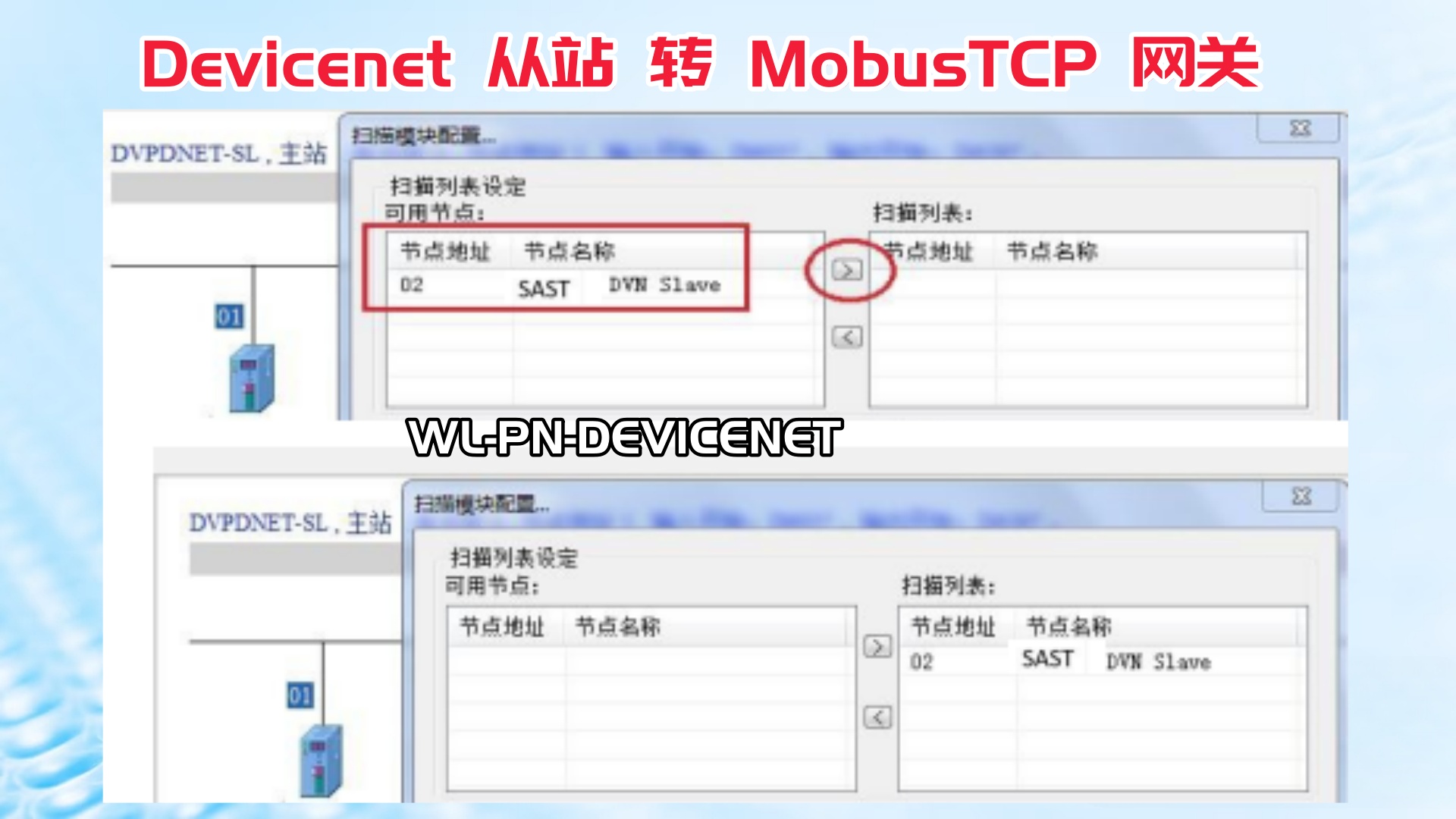

双击主站图标，将从站添加到主站扫描列表，确定

点击菜单网络/下载，将配置下载到主站模块

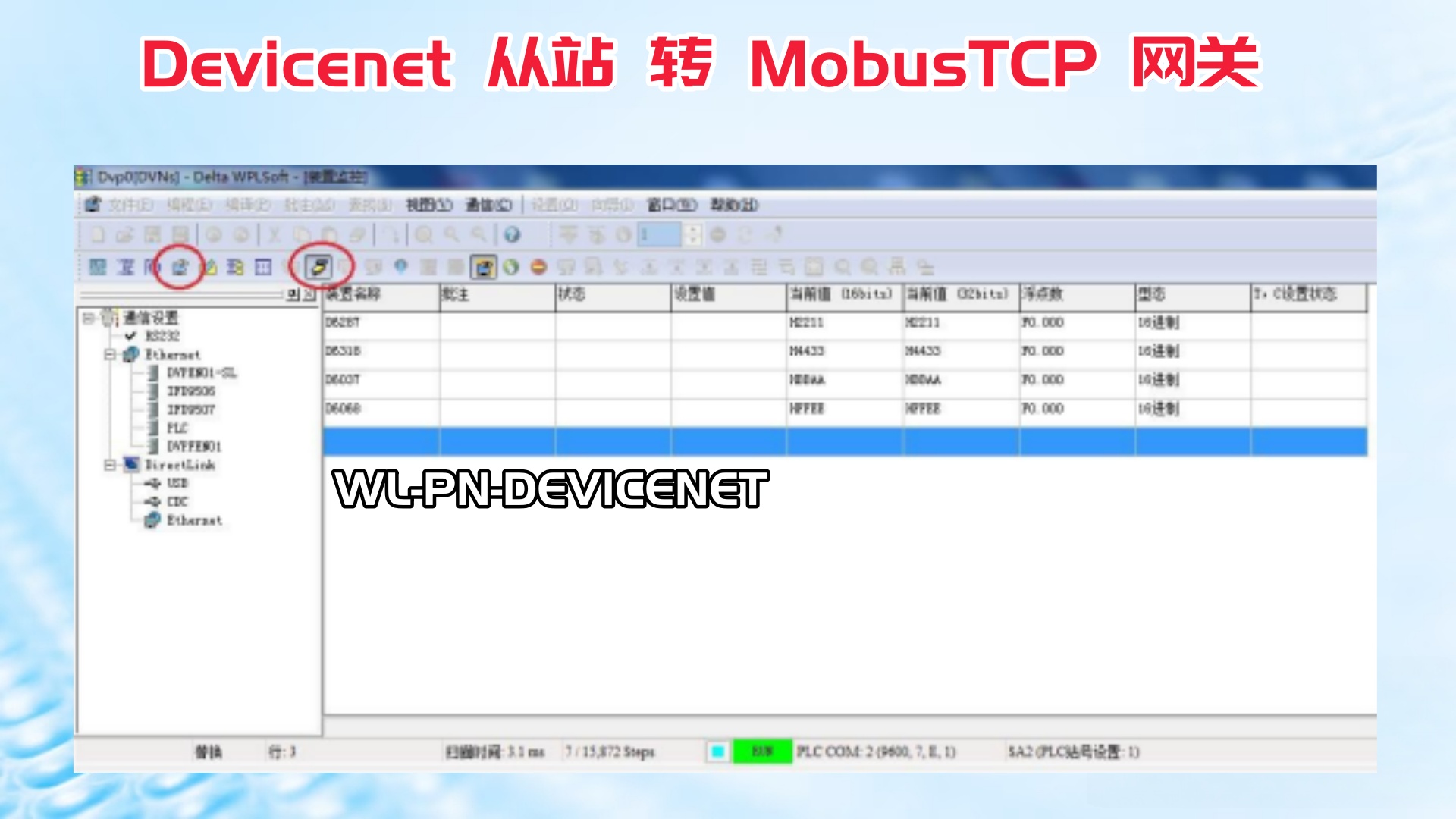

打开PLC软件WPL，可以通过监控表进行数据的监控和操作。

本案例提出的DEVICENET至MODBUS TCP网关转换装置，其设计目标在于实现DEVICENET从站设备接口与MODBUS TCP协议之间的转换，从而促进不同协议设备间的通信能力。借助该网关，用户能够便捷地完成DEVICENET与MODBUS TCP之间的无缝连接及数据交换。
