第四章 RocketMQ集群理论

集群搭建理论

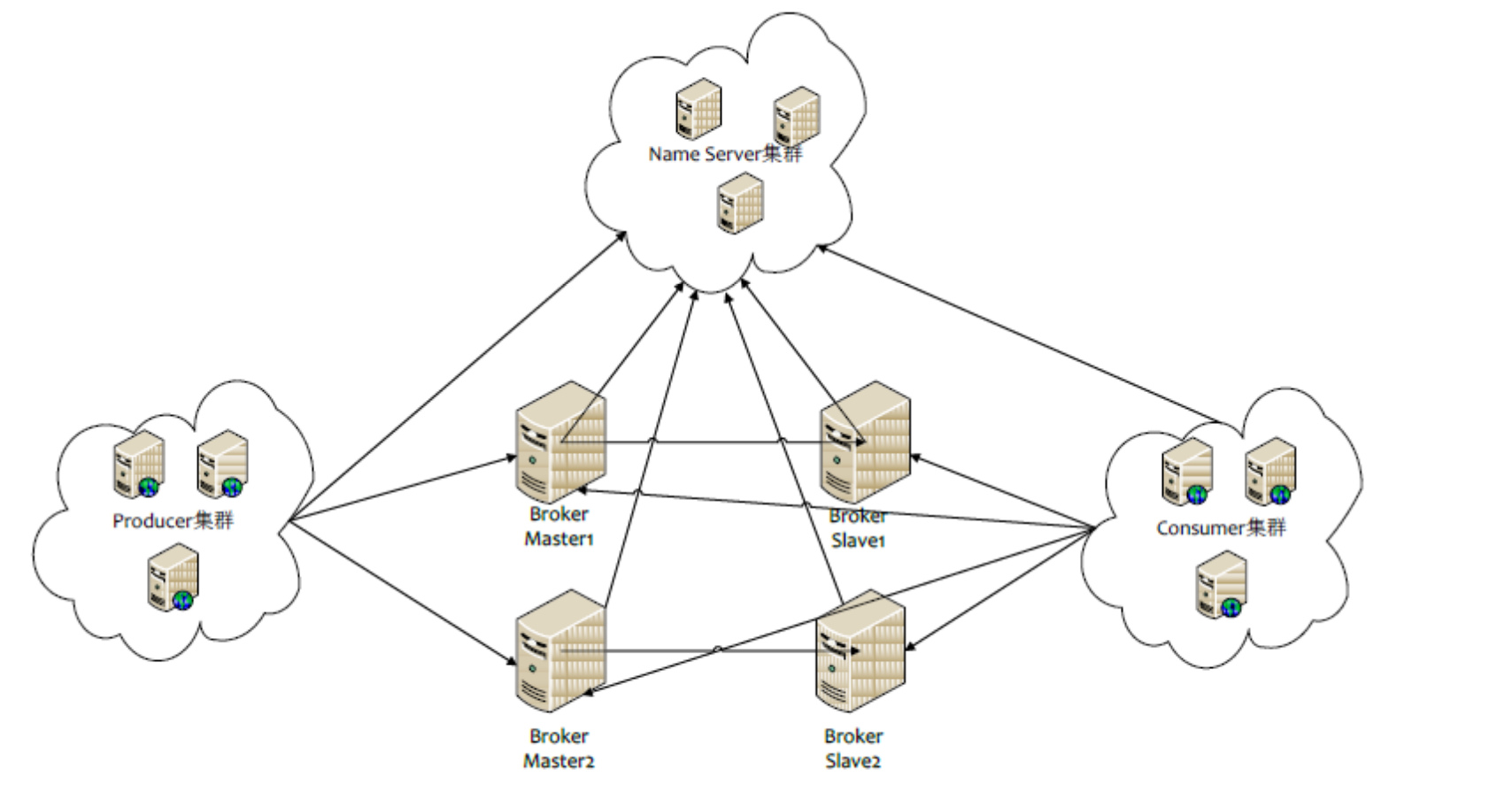

集群物理架构

1 数据复制与刷盘策略

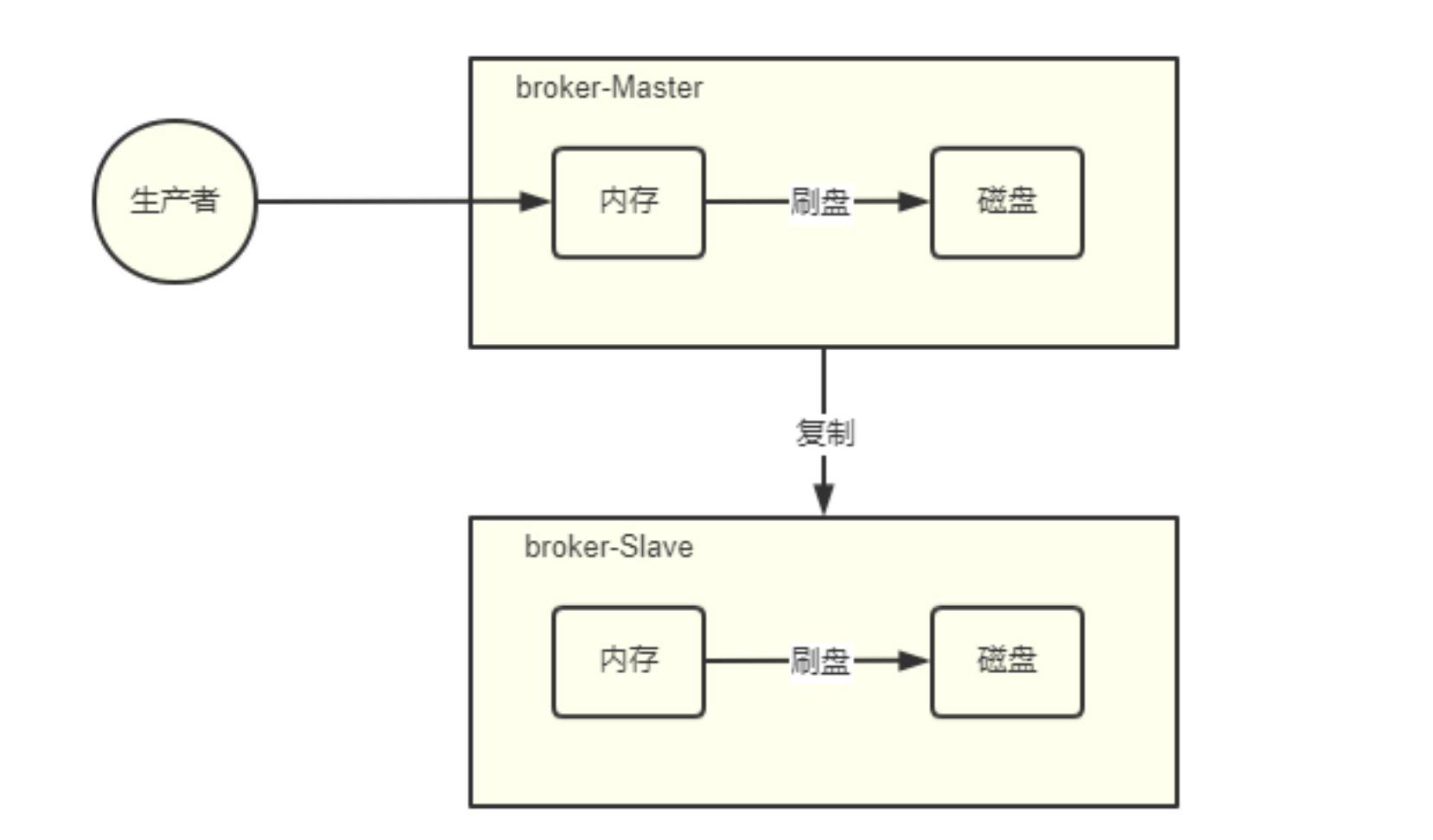

复制与刷盘的区别

复制策略

复制策略是Broker的Master与Slave间的数据同步方式。分为同步复制与异步复制：

• 同步复制：消息写入master后，master会等待slave同步数据成功后才向producer返回成功ACK
• 异步复制：消息写入master后，master立即向producer返回成功ACK，无需等待slave同步数据成功

异步复制策略会降低系统的写入延迟，RT变小，提高了系统的吞吐量

刷盘策略

刷盘策略指的是broker中消息的落盘方式，即消息发送到broker内存后消息持久化到磁盘的方式。分为同步刷盘与异步刷盘：

• 同步刷盘：当消息持久化到broker的磁盘后才算是消息写入成功。
• 异步刷盘：当消息写入到broker的内存后即表示消息写入成功，无需等待消息持久化到磁盘。

1）异步刷盘策略会降低系统的写入延迟，RT变小，提高了系统的吞吐量
2）消息写入到Broker的内存，一般是写入到了PageCache
3）对于异步刷盘策略，消息会写入到PageCache后立即返回成功ACK。但并不会立即做落盘操作，而是当PageCache到达一定量时会自动进行落盘。

2 Broker集群模式

根据Broker集群中各个节点间关系的不同，Broker集群可以分为以下几类：

单Master

只有一个broker（其本质上就不能称为集群）。这种方式也只能是在测试时使用，生产环境下不能使用，因为存在单点问题。

多Master

broker集群仅由多个master构成，不存在Slave。同一Topic的各个Queue会平均分布在各个master节点上。

• 优点：配置简单，单个Master宕机或重启维护对应用无影响，在磁盘配置为RAID10时，即使机器宕机不可恢复情况下，由于RAID10磁盘非常可靠，消息也不会丢（异步刷盘丢失少量消息，同步刷盘一条不丢），性能最高；
• 缺点：单台机器宕机期间，这台机器上未被消费的消息在机器恢复之前不可订阅（不可消费），消息实时性会受到影响。

以上优点的前提是，这些Master都配置了RAID磁盘阵列。如果没有配置，一旦出现某Master宕机，则会发生大量消息丢失的情况。

多Master多Slave模式-异步复制

broker集群由多个master构成，每个master又配置了多个slave（在配置了RAID磁盘阵列的情况下，一个master一般配置一个slave即可）。master与slave的关系是主备关系，即master负责处理消息的读写请求，而slave仅负责消息的备份与master宕机后的角色切换。 异步复制即前面所讲的复制策略中的异步复制策略，即消息写入master成功后，master立即向producer返回成功ACK，无需等待slave同步数据成功。该模式的最大特点之一是，当master宕机后slave能够自动切换为master。不过由于slave从master的同步具有短暂的延迟（毫秒级），所以当master宕机后，这种异步复制方式可能会存在少量消息的丢失问题。

Slave从Master同步的延迟越短，其可能丢失的消息就越少对于Master的RAID磁盘阵列，若使用的也是异步复制策略，同样也存在延迟问题，同样也可能会丢失消息。但RAID阵列的秘诀是微秒级的（因为是由硬盘支持的），所以其丢失的数据量会更少。

多Master多Slave模式-同步双写

该模式是多Master多Slave模式的同步复制实现。所谓同步双写，指的是消息写入master成功后，master会等待slave同步数据成功后才向producer返回成功ACK，即master与slave都要写入成功后才会返回成功ACK，也即双写。该模式与异步复制模式相比，优点是消息的安全性更高，不存在消息丢失的情况。但单个消息的RT略高，从而导致性能要略低（大约低10%）。

该模式存在一个大的问题：对于目前的版本，Master宕机后，Slave不会自动切换到Master。

最佳实践

一般会为Master配置RAID10磁盘阵列，然后再为其配置一个Slave。即利用了RAID10磁盘阵列的高效、安全性，又解决了可能会影响订阅的问题。

1）RAID磁盘阵列的效率要高于Master-Slave集群。因为RAID是硬件支持的。也正因为如此，所以RAID阵列的搭建成本较高。

2）多Master+RAID阵列，与多Master多Slave集群的区别是什么？

多Master+RAID阵列，其仅仅可以保证数据不丢失，即不影响消息写入，但其可能会影响到消息的订阅。但其执行效率要远高于多Master多Slave集群，多Master多Slave集群，其不仅可以保证数据不丢失，也不会影响消息写入。其运行效率要低于多Master+RAID阵列

磁盘阵列RAID

1、RAID历史

1988 年美国加州大学伯克利分校的 D. A. Patterson 教授等首次在论文 “A Case of Redundant Array of Inexpensive Disks” 中提出了 RAID 概念 ，即廉价冗余磁盘阵列（ Redundant Array of Inexpensive Disks ）。由于当时大容量磁盘比较昂贵， RAID 的基本思想是将多个容量较小、相对廉价的磁盘进行 有机组合，从而以较低的成本获得与昂贵大容量磁盘相当的容量、性能、可靠性。随着磁盘成本和价格的不断降低， “廉价” 已经毫无意义。因此， RAID 咨询委员会（ RAID Advisory Board, RAB ）决定用“ 独立 ” 替代 “ 廉价 ” ，于时 RAID 变成了独立磁盘冗余阵列（ Redundant Array of Independent Disks ）。但这仅仅是名称的变化，实质内容没有改变。

Version:0.9 StartHTML:0000000105 EndHTML:0000007061 StartFragment:0000000141 EndFragment:0000007021

2 RAID等级

RAID 这种设计思想很快被业界接纳， RAID 技术作为高性能、高可靠的存储技术，得到了非常广泛的应用。 RAID 主要利用镜像、数据条带和数据校验三种技术来获取高性能、可靠性、容错能力和扩展性，根据对这三种技术的使用策略和组合架构，可以把 RAID 分为不同的等级，以满足不同数据应用的需求。 D. A. Patterson 等的论文中定义了 RAID0 ~ RAID6 原始 RAID 等级。随后存储厂商又不断推出 RAID7、 RAID10、RAID01 、 RAID50 、 RAID53 、 RAID100 等 RAID 等级，但这些并无统一的标准。目前业界与学术界公认的标准是 RAID0 ~ RAID6 ，而在实际应用领域中使用最多的 RAID 等级是 RAID0 、RAID1 、 RAID3 、 RAID5 、 RAID6 和 RAID10。RAID 每一个等级代表一种实现方法和技术，等级之间并无高低之分。在实际应用中，应当根据用户的数据应用特点，综合考虑可用性、性能和成本来选择合适的 RAID 等级，以及具体的实现方式。

Version:0.9 StartHTML:0000000105 EndHTML:0000003204 StartFragment:0000000141 EndFragment:0000003164

3 关键技术

镜像技术

镜像技术是一种冗余技术，为磁盘提供数据备份功能，防止磁盘发生故障而造成数据丢失。对于 RAID而言，采用镜像技术最典型地的用法就是，同时在磁盘阵列中产生两个完全相同的数据副本，并且分布在两个不同的磁盘上。镜像提供了完全的数据冗余能力，当一个数据副本失效不可用时，外部系统仍可正常访问另一副本，不会对应用系统运行和性能产生影响。而且，镜像不需要额外的计算和校验，故障修复非常快，直接复制即可。镜像技术可以从多个副本进行并发读取数据，提供更高的读 I/O 性能，但不能并行写数据，写多个副本通常会导致一定的 I/O 性能下降。镜像技术提供了非常高的数据安全性，其代价也是非常昂贵的，需要至少双倍的存储空间。高成本限制了镜像的广泛应用，主要应用于至关重要的数据保护，这种场合下的数据丢失可能会造成非常巨大的损失。

数据条带技术

数据条带化技术是一种自动将 I/O操作负载均衡到多个物理磁盘上的技术。更具体地说就是，将一块连续的数据分成很多小部分并把它们分别存储到不同磁盘上。这就能使多个进程可以并发访问数据的多个不同部分，从而获得最大程度上的 I/O 并行能力，极大地提升性能。

数据校验技术

数据校验技术是指， RAID 要在写入数据的同时进行校验计算，并将得到的校验数据存储在 RAID 成员磁盘中。校验数据可以集中保存在某个磁盘或分散存储在多个不同磁盘中。当其中一部分数据出错时，就可以对剩余数据和校验数据进行反校验计算重建丢失的数据。 数据校验技术相对于镜像技术的优势在于节省大量开销，但由于每次数据读写都要进行大量的校验运算，对计算机的运算速度要求很高，且必须使用硬件 RAID 控制器。在数据重建恢复方面，检验技术比镜像技术复杂得多且慢得多。

Version:0.9 StartHTML:0000000105 EndHTML:0000003971 StartFragment:0000000141 EndFragment:0000003931

4 RAID分类

从实现角度看， RAID 主要分为软 RAID、硬 RAID 以及混合 RAID 三种。

软 RAID

所有功能均有操作系统和 CPU 来完成，没有独立的 RAID 控制处理芯片和 I/O 处理芯片，效率自然最低。

硬 RAID

配备了专门的 RAID 控制处理芯片和 I/O 处理芯片以及阵列缓冲，不占用 CPU 资源。效率很高，但成本也很高。

混合 RAID

具备 RAID 控制处理芯片，但没有专门的I/O 处理芯片，需要 CPU 和驱动程序来完成。性能和成本在软RAID 和硬 RAID 之间。

5 常见RAID等级详解

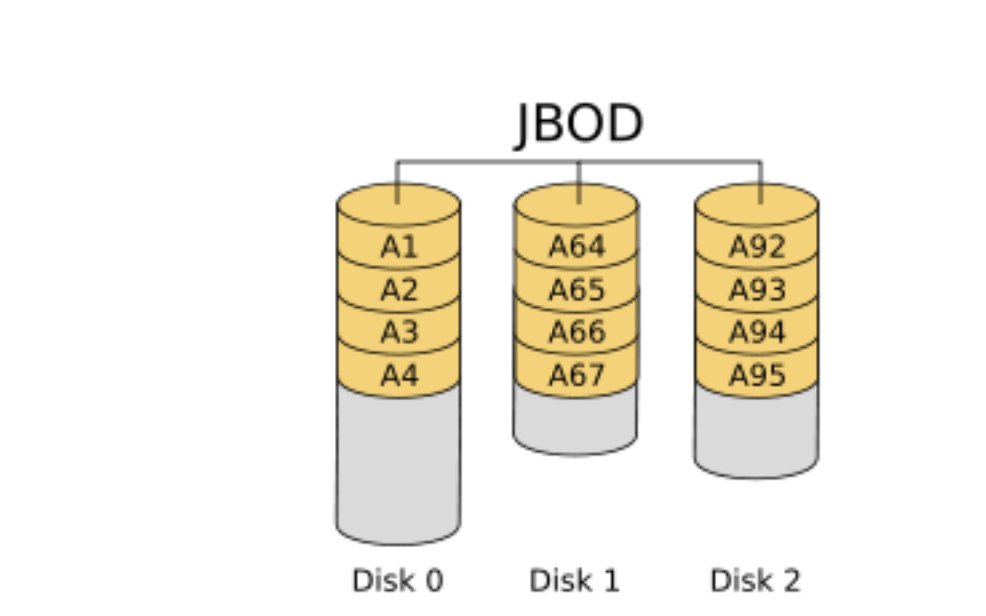

JBOD

JBOD ，Just a Bunch of Disks，磁盘簇。表示一个没有控制软件提供协调控制的磁盘集合，这是 RAID区别与 JBOD 的主要因素。 JBOD 将多个物理磁盘串联起来，提供一个巨大的逻辑磁盘。

JBOD 的数据存放机制是由第一块磁盘开始按顺序往后存储，当前磁盘存储空间用完后，再依次往后面的磁盘存储数据。 JBOD 存储性能完全等同于单块磁盘，而且也不提供数据安全保护。

其只是简单提供一种扩展存储空间的机制，JBOD可用存储容量等于所有成员磁盘的存储空间之和

JBOD 常指磁盘柜，而不论其是否提供 RAID 功能。不过，JBOD并非官方术语，官方称为Spanning。

JBOD

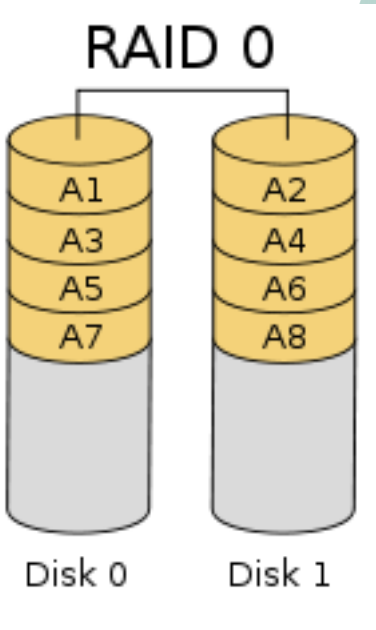

RAID0

RAID0

RAID0 是一种简单的、无数据校验的数据条带化技术。实际上不是一种真正的 RAID ，因为它并不提供任何形式的冗余策略。 RAID0 将所在磁盘条带化后组成大容量的存储空间，将数据分散存储在所有磁盘中，以独立访问方式实现多块磁盘的并读访问。

理论上讲，一个由 n 块磁盘组成的 RAID0 ，它的读写性能是单个磁盘性能的 n 倍，但由于总线带宽等多种因素的限制，实际的性能提升低于理论值。由于可以并发执行 I/O 操作，总线带宽得到充分利用。再加上不需要进行数据校验，RAID0 的性能在所有 RAID 等级中是最高的。RAID0 具有低成本、高读写性能、 100% 的高存储空间利用率等优点，但是它不提供数据冗余保护，一旦数据损坏，将无法恢复。

应用场景：对数据的顺序读写要求不高，对数据的安全性和可靠性要求不高，但对系统性能要求很高的场景。

RAID0与JBOD相同点：
1）存储容量：都是成员磁盘容量总和
2）磁盘利用率，都是100%，即都没有做任何的数据冗余备份
RAID0与JBOD不同点：
1）JBOD：数据是顺序存放的，一个磁盘存满后才会开始存放到下一个磁盘
2）RAID：各个磁盘中的数据写入是并行的，是通过数据条带技术写入的。其读写性能是JBOD的n倍

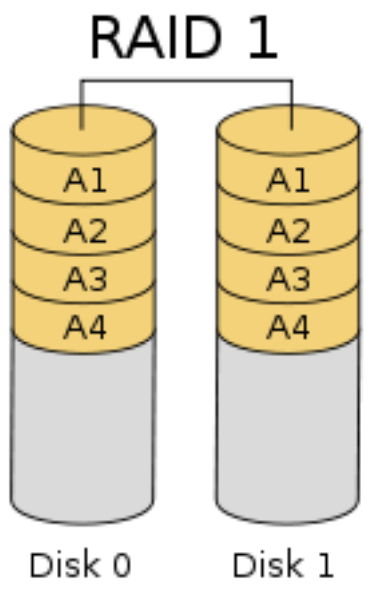

RAID1

RAID1

RAID1 就是一种镜像技术，它将数据完全一致地分别写到工作磁盘和镜像磁盘，它的磁盘空间利用率为 50% 。 RAID1 在数据写入时，响应时间会有所影响，但是读数据的时候没有影响。

RAID1 提供了最佳的数据保护，一旦工作磁盘发生故障，系统将自动切换到镜像磁盘，不会影响使用。RAID1是为了增强数据安全性使两块磁盘数据呈现完全镜像，从而达到安全性好、技术简单、管理方便。 RAID1 拥有完全容错的能力，但实现成本高。

应用场景：对顺序读写性能要求较高，或对数据安全性要求较高的场景。

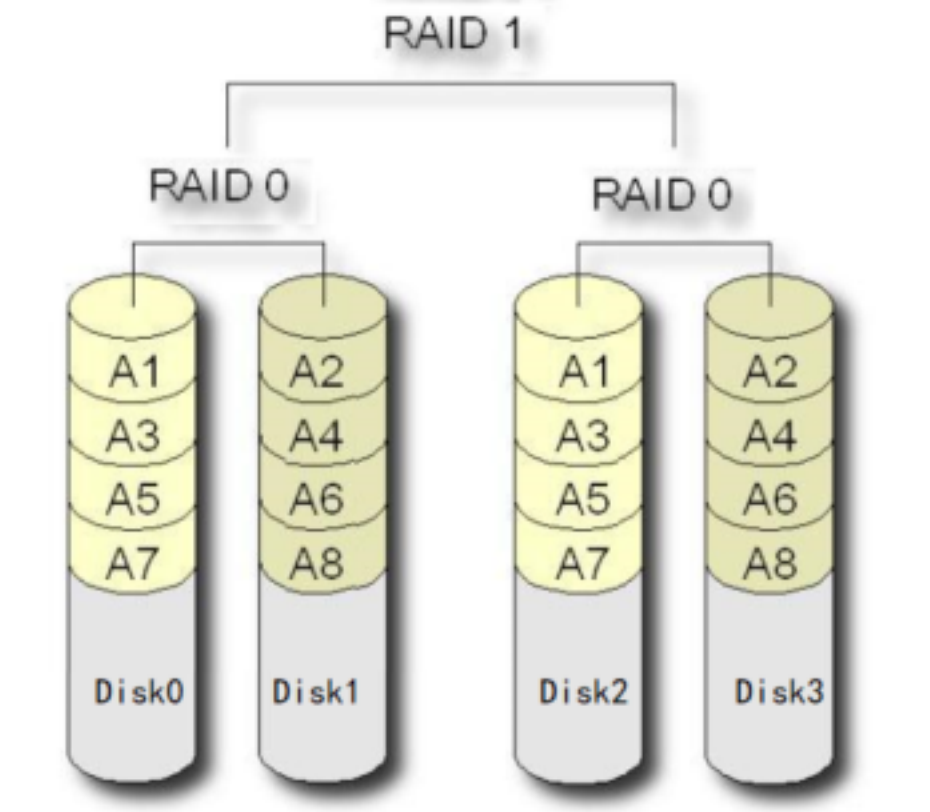

RAID10

RAID10

RAID10是一个RAID1与RAID0的组合体，所以它继承了RAID0的快速和RAID1的安全。简单来说就是，先做条带，再做镜像。即将进来的数据先分散到不同的磁盘，再将磁盘中的数据做镜像。

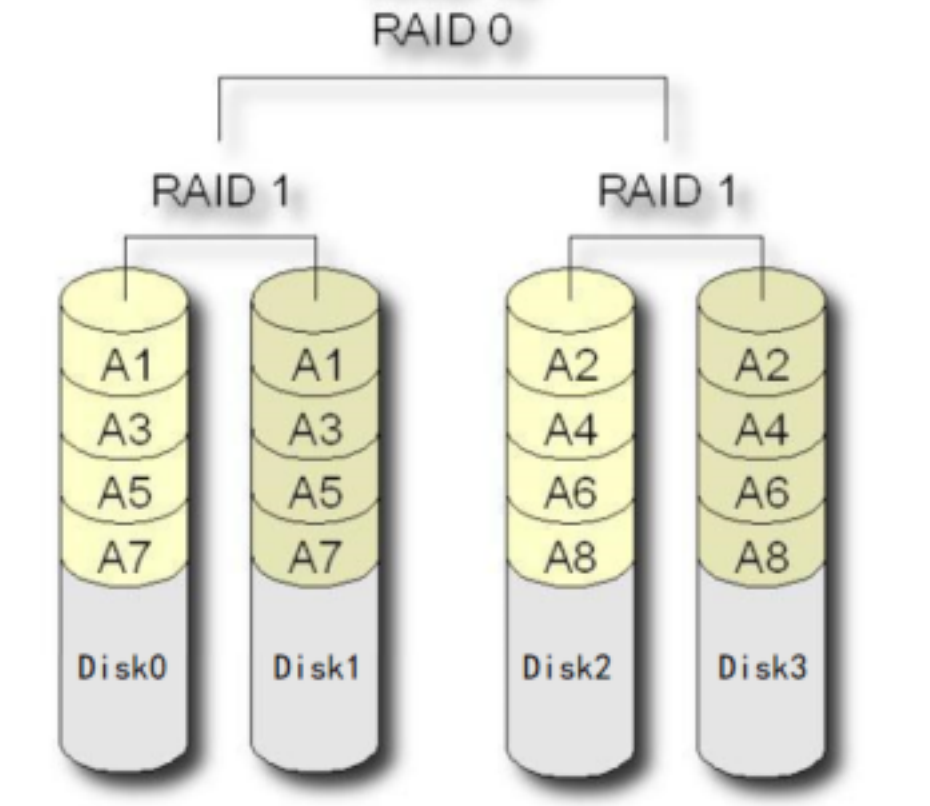

RAID01

RAID01

RAID01是一个RAID0与RAID1的组合体，所以它继承了RAID0的快速和RAID1的安全。简单来说就是，先做镜像再做条带。即将进来的数据先做镜像，再将镜像数据写入到与之前数据不同的磁盘，即再做条带。

RAID10要比RAID01的容错率再高，所以生产环境下一般是不使用RAID01的。
