36.[HarmonyOS NEXT Row案例四] 打造精美图标按钮：垂直对齐与视觉平衡的艺术

全栈若城

发布于 2025-06-02 09:30:16

21300

代码可运行

文章被收录于专栏：若城技术专栏若城技术专栏

运行总次数：0

代码可运行

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ，欢迎fork & star

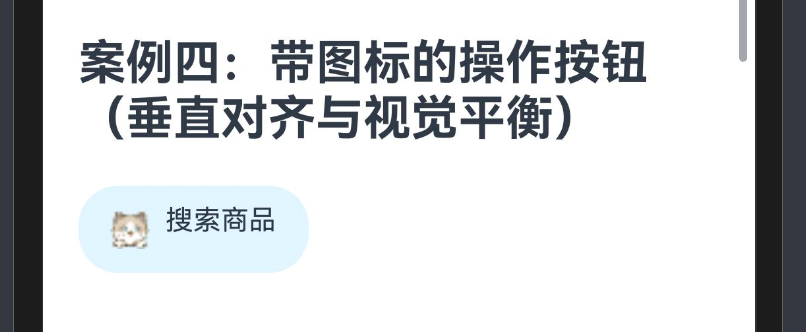

效果演示

1. 概述

在移动应用界面设计中，带图标的操作按钮是一种常见且实用的UI元素，它结合了图标的直观性和文本的描述性，能够有效提升用户体验。本教程将详细讲解如何使用HarmonyOS NEXT的Row组件创建一个带图标的操作按钮，重点介绍垂直对齐与视觉平衡的实现技巧，帮助开发者打造出专业、美观的交互界面。

2. 图标按钮的设计原则

在设计带图标的操作按钮时，需要考虑以下几个关键原则：

视觉平衡：图标与文本的大小、间距和位置需要保持适当的平衡，避免一方过于突出或压抑。
垂直对齐：图标与文本在垂直方向上需要对齐，通常是居中对齐，以保持整体的一致性和美观性。
适当间距：图标与文本之间需要保持适当的间距，既不过于拥挤，也不过于疏远。
一致性：在整个应用中，图标按钮的样式应保持一致，包括间距、对齐方式、颜色等。

3. 案例分析：带图标的操作按钮

本案例展示了如何创建一个带搜索图标的操作按钮，通过Row组件实现图标与文本的水平排列，并通过垂直对齐属性确保视觉平衡。

3.1 完整代码

@Component
export struct IconButtonExample {
    build() {
        Row({ space: 8  }) // 间距8vp，垂直居中
            {

            Image($r('app.media.02'))
                .width(20)
                .height(20)

            Text('搜索商品')
                .fontSize(14)
                .lineHeight(1.2)
        } .padding({ left: 16,right : 16, top: 12, bottom:12 })
        .backgroundColor(0xE0F5FF)
        .borderRadius(20)
        .alignItems(VerticalAlign.Center)
    }
}

3.2 代码详解

3.2.1 组件声明

@Component
export struct IconButtonExample {
    build() {
        // 组件内容
    }
}

这部分代码声明了一个名为IconButtonExample的自定义组件，使用@Component装饰器标记，并通过export关键字导出，使其可以在其他文件中被引用。

3.2.2 Row容器设置

Row({ space: 8  }) // 间距8vp，垂直居中
    {
    // 子组件
} .padding({ left: 16,right : 16, top: 12, bottom:12 })
.backgroundColor(0xE0F5FF)
.borderRadius(20)
.alignItems(VerticalAlign.Center)

这部分代码创建了一个Row容器，用于水平排列图标和文本。Row容器的属性设置如下：

属性	值	说明
space	8	子组件之间的间距为8vp
padding	{ left: 16, right: 16, top: 12, bottom: 12 }	设置内边距，使按钮内容不会过于贴近边缘
backgroundColor	0xE0F5FF	设置背景色为浅蓝色
borderRadius	20	设置边框圆角为20vp，使按钮呈现为胶囊形状
alignItems	VerticalAlign.Center	子组件在垂直方向上居中对齐

这些设置确保了按钮在视觉上的美观和一致性，同时提供了良好的点击区域。

3.2.3 图标组件

Image($r('app.media.02'))
    .width(20)
    .height(20)

这部分代码创建了一个图标组件，使用Image组件显示搜索图标。图标的属性设置如下：

属性	值	说明
资源	$r(‘app.media.02’)	使用资源引用加载图标
width	20	图标宽度为20vp
height	20	图标高度为20vp

图标大小设置为20x20vp，这是一个常用的图标大小，既不会过大占用过多空间，也不会过小难以辨认。

3.2.4 文本组件

Text('搜索商品')
    .fontSize(14)
    .lineHeight(1.2)

这部分代码创建了一个文本组件，显示"搜索商品"文字。文本的属性设置如下：

属性	值	说明
fontSize	14	文字大小为14fp
lineHeight	1.2	行高为字体大小的1.2倍，提高可读性

文字大小设置为14fp，这是一个适中的大小，既不会过大占用过多空间，也不会过小难以阅读。行高设置为1.2倍，可以提高文本的可读性，同时保持紧凑的布局。

4. 垂直对齐与视觉平衡的实现技巧

4.1 垂直对齐的实现

在本案例中，垂直对齐主要通过Row容器的alignItems属性实现：

.alignItems(VerticalAlign.Center)

VerticalAlign.Center表示子组件在垂直方向上居中对齐，这确保了图标和文本在视觉上处于同一水平线上，提供了整齐、一致的外观。

HarmonyOS NEXT中，VerticalAlign枚举提供了三种垂直对齐方式：

值	说明	适用场景
Top	顶部对齐	当子组件高度不一致，需要从顶部开始排列时
Center	居中对齐	当需要子组件在垂直方向上居中，提供平衡的视觉效果时
Bottom	底部对齐	当子组件高度不一致，需要从底部开始排列时

在图标按钮中，通常使用Center对齐方式，以确保图标和文本在视觉上处于同一水平线上。

4.2 视觉平衡的实现

视觉平衡是指图标与文本在视觉上的协调与平衡，主要通过以下几个方面实现：

4.2.1 大小平衡

图标大小与文本大小需要保持适当的比例关系。在本案例中：

图标大小：20x20vp
文本大小：14fp

这种比例关系使图标略大于文本，但不会过于突出，保持了整体的视觉平衡。

4.2.2 间距平衡

图标与文本之间的间距需要适当，既不过于拥挤，也不过于疏远。在本案例中，通过Row容器的space属性设置间距为8vp，这是一个常用的间距值，提供了良好的视觉分隔。

Row({ space: 8 })

4.2.3 内边距平衡

按钮的内边距需要均衡，确保内容不会过于贴近边缘。在本案例中，通过padding属性设置内边距：

.padding({ left: 16, right: 16, top: 12, bottom: 12 })

左右内边距（16vp）略大于上下内边距（12vp），这是因为在水平方向上，文本需要更多的呼吸空间，而在垂直方向上，过大的内边距会使按钮过高，影响整体布局。

5. 常见图标按钮样式变体

基于本案例的基本结构，我们可以创建多种样式的图标按钮：

5.1 填充式图标按钮

填充式图标按钮具有完整的背景色，通常用于强调重要操作。

Row({ space: 8 }) {
    Image($r('app.media.02'))
        .width(20)
        .height(20)

    Text('搜索商品')
        .fontSize(14)
        .lineHeight(1.2)
}
.padding({ left: 16, right: 16, top: 12, bottom: 12 })
.backgroundColor(0x007DFF) // 深蓝色背景
.borderRadius(20)
.alignItems(VerticalAlign.Center)

5.2 描边式图标按钮

描边式图标按钮只有边框而没有背景色，通常用于次要操作。

Row({ space: 8 }) {
    Image($r('app.media.02'))
        .width(20)
        .height(20)

    Text('搜索商品')
        .fontSize(14)
        .lineHeight(1.2)
}
.padding({ left: 16, right: 16, top: 12, bottom: 12 })
.borderRadius(20)
.border({ width: 1, color: 0x007DFF }) // 添加边框
.alignItems(VerticalAlign.Center)

5.3 微型图标按钮

微型图标按钮尺寸较小，通常用于工具栏或紧凑布局。

Row({ space: 4 }) { // 减小间距
    Image($r('app.media.02'))
        .width(16) // 减小图标尺寸
        .height(16)

    Text('搜索')
        .fontSize(12) // 减小文字尺寸
        .lineHeight(1.2)
}
.padding({ left: 12, right: 12, top: 8, bottom: 8 }) // 减小内边距
.backgroundColor(0xE0F5FF)
.borderRadius(16) // 减小圆角
.alignItems(VerticalAlign.Center)

6. 图标按钮的交互优化

为了提升用户体验，可以为图标按钮添加交互效果：

6.1 点击反馈

通过添加onClick事件处理器，可以为按钮添加点击反馈：

Row({ space: 8 }) {
    // 图标和文本
}
.onClick(() => {
    // 处理点击事件
    console.info('搜索按钮被点击')
})

6.2 状态变化

可以通过状态变量控制按钮的外观，实现不同状态下的样式变化：

@Component
export struct IconButtonExample {
    @State isPressed: boolean = false

    build() {
        Row({ space: 8 }) {
            // 图标和文本
        }
        .backgroundColor(this.isPressed ? 0x007DFF : 0xE0F5FF) // 根据状态改变背景色
        .fontColor(this.isPressed ? 0xFFFFFF : 0x000000) // 根据状态改变文字颜色
        .onTouch((event) => {
            if (event.type === TouchType.Down) {
                this.isPressed = true
            } else if (event.type === TouchType.Up) {
                this.isPressed = false
            }
        })
    }
}

7. 图标按钮的组件化与复用

为了提高代码复用性，可以将图标按钮封装为一个独立的组件：

@Component
export struct IconButton {
    icon: Resource
    text: string
    backgroundColor?: Color = 0xE0F5FF
    onTap?: () => void

    build() {
        Row({ space: 8 }) {
            Image(this.icon)
                .width(20)
                .height(20)

            Text(this.text)
                .fontSize(14)
                .lineHeight(1.2)
        }
        .padding({ left: 16, right: 16, top: 12, bottom: 12 })
        .backgroundColor(this.backgroundColor)
        .borderRadius(20)
        .alignItems(VerticalAlign.Center)
        .onClick(() => {
            if (this.onTap) {
                this.onTap()
            }
        })
    }
}

然后在应用中使用这个组件：

@Entry
@Component
struct MyPage {
    build() {
        Column({ space: 16 }) {
            IconButton({
                icon: $r('app.media.search'),
                text: '搜索商品',
                onTap: () => console.info('搜索按钮被点击')
            })

            IconButton({
                icon: $r('app.media.filter'),
                text: '筛选',
                backgroundColor: 0xF0F0F0,
                onTap: () => console.info('筛选按钮被点击')
            })
        }
        .width('100%')
        .padding(16)
    }
}

8. 总结

本教程详细讲解了如何使用HarmonyOS NEXT的Row组件创建带图标的操作按钮，重点介绍了垂直对齐与视觉平衡的实现技巧。通过本案例，我们学习了：

图标按钮的设计原则
Row组件的基本用法和参数设置
垂直对齐的实现方法
视觉平衡的关键要素
常见图标按钮样式变体
图标按钮的交互优化
图标按钮的组件化与复用

掌握这些知识点后，你可以设计出美观、易用、一致的图标按钮，提升应用的用户体验。在实际开发中，可以根据具体需求调整图标大小、文本样式、间距和颜色，创建符合应用设计风格的图标按钮。
