【MYSQL】手把手教你设计数据库：从范式到 ER 图，轻松入门核心逻辑！

前言： 在数字时代，数据已成为驱动业务发展的核心引擎，而数据库作为数据的 “栖息地”，其设计质量直接决定着系统的稳定性、扩展性与性能上限。无论是电商平台的订单流转、社交应用的用户交互，还是企业级系统的复杂业务逻辑，背后都依赖着一套科学、健壮的数据库架构。 设计数据库的过程，本质是将现实世界的业务需求抽象为结构化数据模型的创造性工作 —— 既要用规范化规则（如三大范式）规避数据冗余与异常，又要结合业务场景灵活权衡性能与可维护性；既要通过实体 - 关系图（ER 图）理清数据间的关联脉络，又要在物理设计阶段选择合适的存储引擎与优化策略。让我们一起走进数据库设计的世界，解锁高效管理数据的核心技能。

一、为什么说数据库设计是技术人的「必修课」？

想象一个场景：你负责开发一个电商系统，上线初期业务简单，随便设计了几张表存储数据。但随着用户量激增，系统频繁出现「查询超时」「数据混乱」等问题，甚至某次大促时数据库直接崩溃——而这一切，可能只是因为设计阶段没搞懂范式规则，表结构存在致命缺陷。

数据库设计是所有软件系统的「底层基建」，它的好坏直接决定了系统的稳定性、性能和可维护性。对于新手来说，掌握三大范式、设计流程和ER图绘制这三大核心技能，是踏入数据库领域的第一步。本文将带你从0搭建数据库设计思维框架，即使是零基础也能轻松上手！

二、数据库设计的「底层逻辑」：三大范式详解

什么是范式？

数据库的范式是⼀组规则。在设计关系数据库时，遵从不同的规范要求，设计出合理的关系型数据库，这些不同的规范要求被称为不同的范式目的是减少数据冗余、避免插入/更新/删除异常。就像写作文需要遵守语法规则一样，设计数据库也要遵守范式，否则会导致数据混乱。

1. 第一范式（1NF）：字段必须「原子化」

核心规则：

数据库表的每⼀列都是不可分割的原⼦数据项，⽽不能是集合，数组，对象等⾮原⼦数据。

🌰 反例：在「员工表」中用一个字段存储“地址+电话”（如“北京市朝阳区138XXXX1234”）。 ❌ 问题：无法单独查询“北京市的员工”或“电话以138开头的员工”。

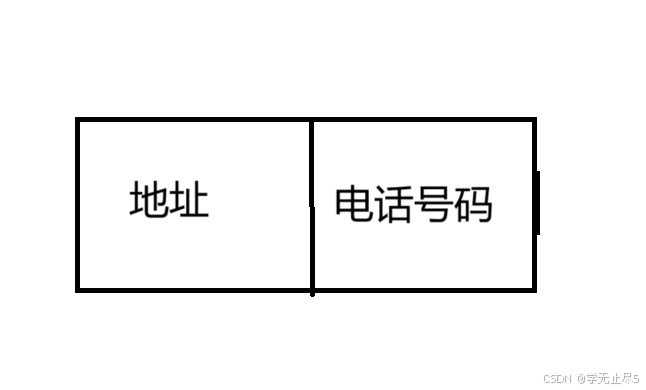

✅ 优化：拆分为“地址”和“电话号码”两个独立字段。

2. 第二范式（2NF）：消除「部分依赖」，依赖主键整体

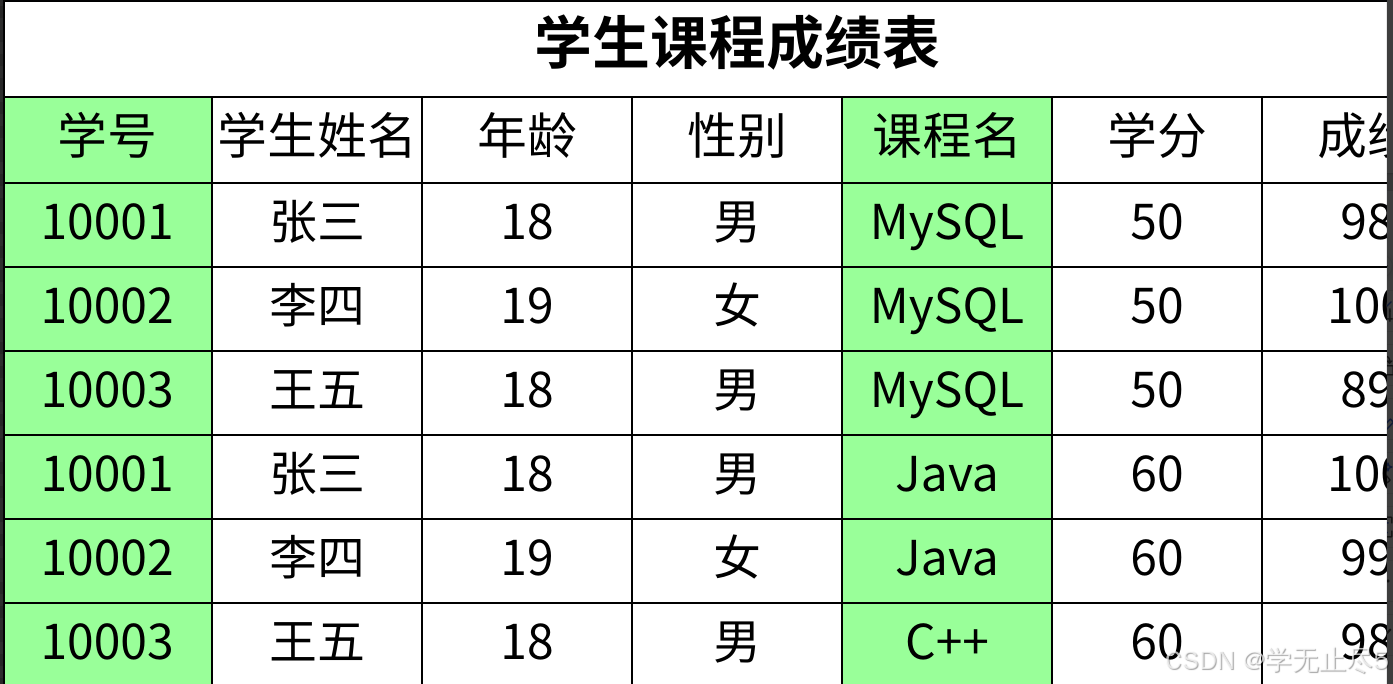

核心规则：非主键字段必须完全依赖于主键，而不是主键的一部分。在满⾜第⼀范式的基础上，不存在⾮关键字段对任意候选键的部分函数依赖。存在于表中定义了复合主键的情况下 。 🌰 场景：需求：学⽣可以选修课程，课程有对应的学分，学⽣考试后每⻔课程会产⽣相应的成绩 ❌ 问题反例：⽤⼀张表记录所有信息

这张表中使⽤学号+课程名定义复合主键来唯⼀标识⼀个学⽣某⻔课程的成绩，这也是这张表的主要作⽤ • 学⽣是通过学号来确定的，学⽣的姓名、年龄和性别和课程没有关系，即学⽣的信息只依赖学号，不依赖课程名； • 学分是通过课程来确定的，课程的学分与学⽣没有关系，即学分只依赖课程名，不依赖学⽣； • 对于使⽤复合主键的表，如果⼀⾏数据中的有些列只与复合主键中的⼀个或其中⼏个列有关系，那么就说他存在部分函数依赖，也就不满⾜第⼆范式 ✅ 优化：

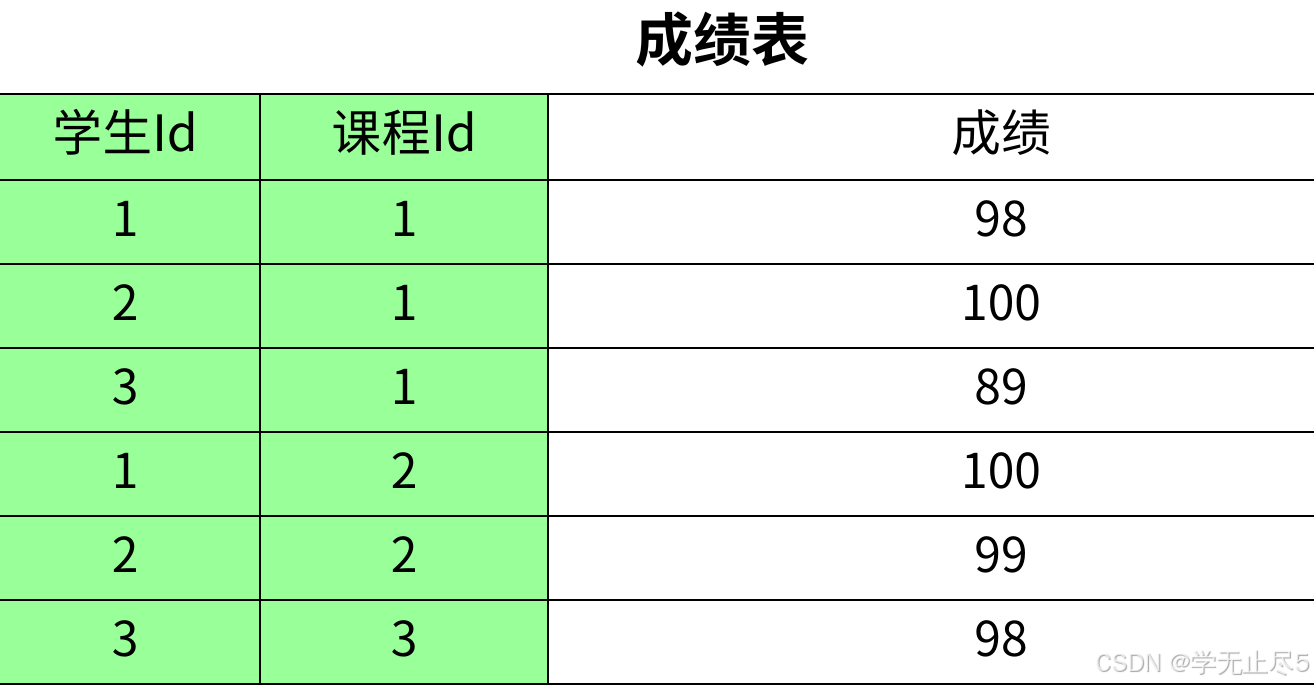

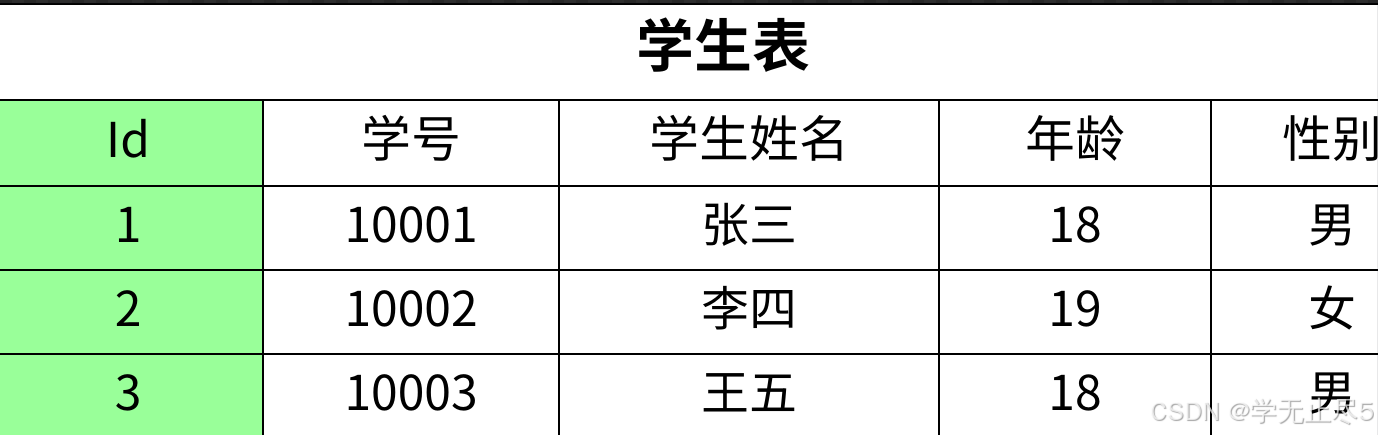

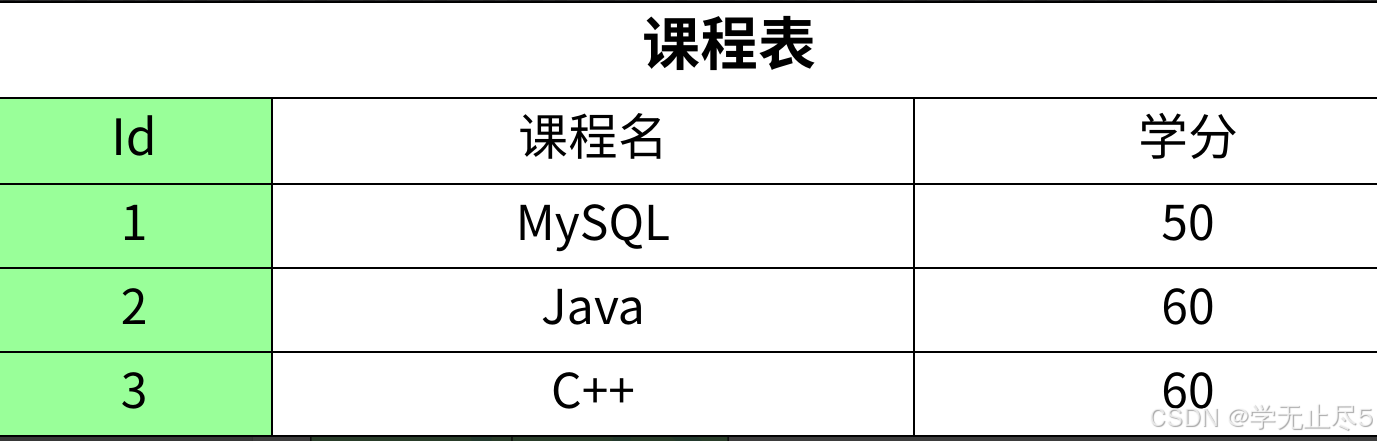

• 设计表：针对需求应该设计三张表，即：学⽣表、课程表和成绩表

3. 第三范式（3NF）：消除「传递依赖」，直接依赖主键

核心规则：非主键字段之间不能存在依赖关系（即字段A依赖字段B，字段B依赖主键）。 🌰 场景：“员工表”字段包含员工ID（主键）、部门ID、部门地址。 ❌ 问题：“部门地址”依赖“部门ID”（传递依赖于主键员工ID）。 ✅ 优化：

• 新建“部门表”（主键部门ID，字段部门地址）；
• “员工表”保留员工ID、部门ID（外键关联部门表）。

💡 关键提醒：范式不是“金科玉律”！在高并发场景下（如秒杀系统），可能需要通过反规范化（允许适当冗余）来提升查询性能，这需要根据业务场景灵活权衡。

三、数据库设计全流程：从需求到模型的5步实战法

第1步：需求分析——把业务语言「翻译」成数据需求

核心动作：

1. 访谈业务方：明确系统需要“存储什么数据”和“数据之间的关系”。 🌰 例：设计一个“在线学习系统”，需存储用户、课程、章节、学习记录等数据，关系包括“用户购买课程”“课程包含多个章节”“用户学习章节生成记录”。
2. 列数据清单：用表格梳理实体和属性。 实体属性举例用户用户ID、姓名、手机号、注册时间课程课程ID、课程名称、价格、讲师

第2步：概念设计——用ER图画出数据蓝图

◦ 类对应了数据库设计中的实体，实体对应了数据库中的表 ◦ 类中的属性对应实体中的属性，实体的属性对应了表中的列 实体-关系图ER图是数据库设计的可视化工具，包含三大要素：

• 实体（矩形）：如用户、课程、章节；
• 属性（椭圆）：如用户的“手机号”、课程的“价格”；
• 关系（菱形）：如“用户-购买-课程”（1个用户购买N门课程，关系为1:N）。

关系类型说明：

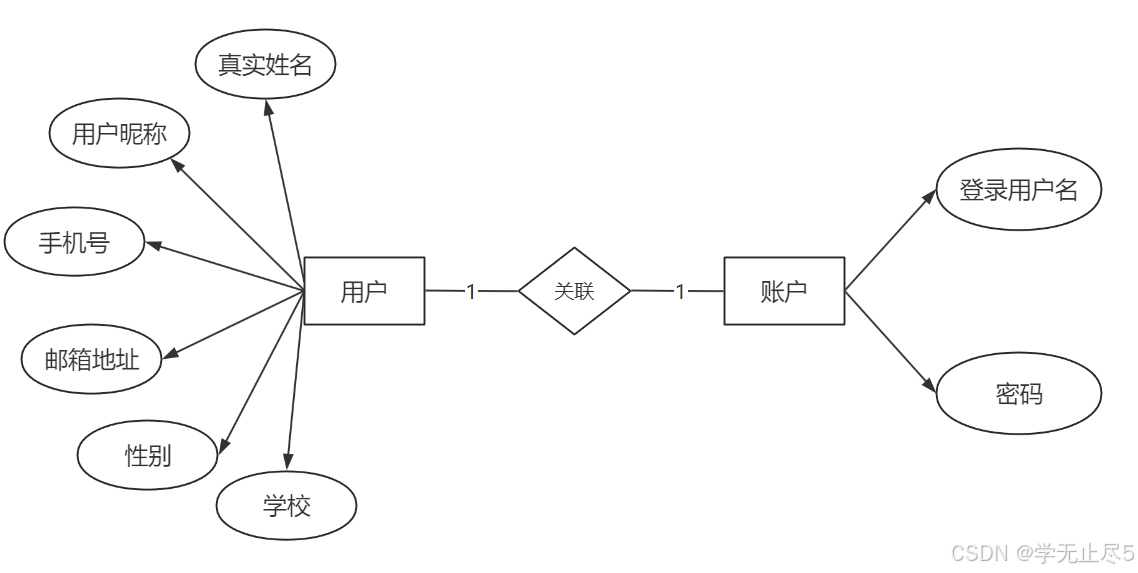

• 1:1（一对一）：如“用户-身份证”（一个用户对应一个身份证号）； ⽤⼾实体与账⼾实体是⼀对⼀的关系，⽤E-R图表⽰如下：

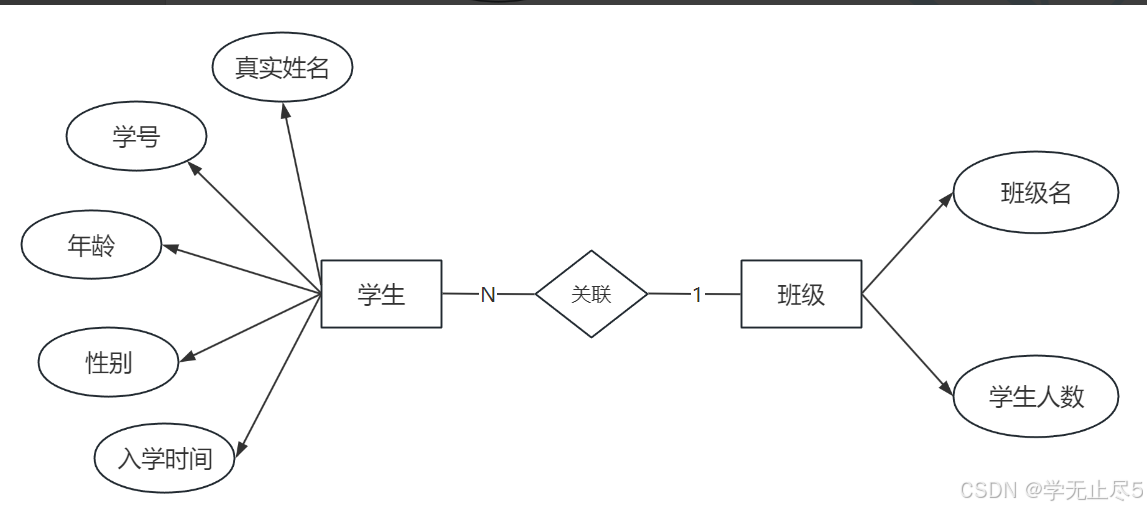

• 1:N（一对多）： • ⼀个学⽣实体包含的属性有：真实姓名，学号，年龄，性别，⼊学时间 • ⼀个班级实体包含的属性有：班级名，学⽣⼈数 • ⼀个班级中有多个学⽣，所以班级实体与学⽣实体是⼀对多的关系，反过来说学⽣实体与班级实体是多对⼀着么，⽤E-R图表⽰如下

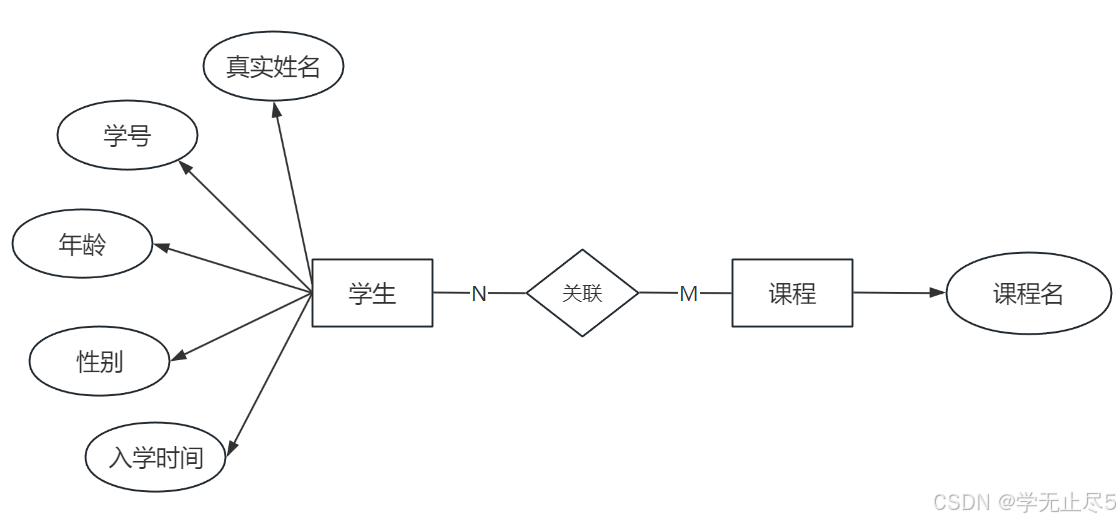

• M:N（多对多）：如“学生-课程”（一个学生选多门课，一门课有多个学生），需引入中间表“选课记录”。 ⼀个学⽣可以选修改多⻔课程，⼀⻔课程也可以被多名学⽣选修改，所以学⽣与课程之间是多对多关系，⽤E-R图表⽰如下：

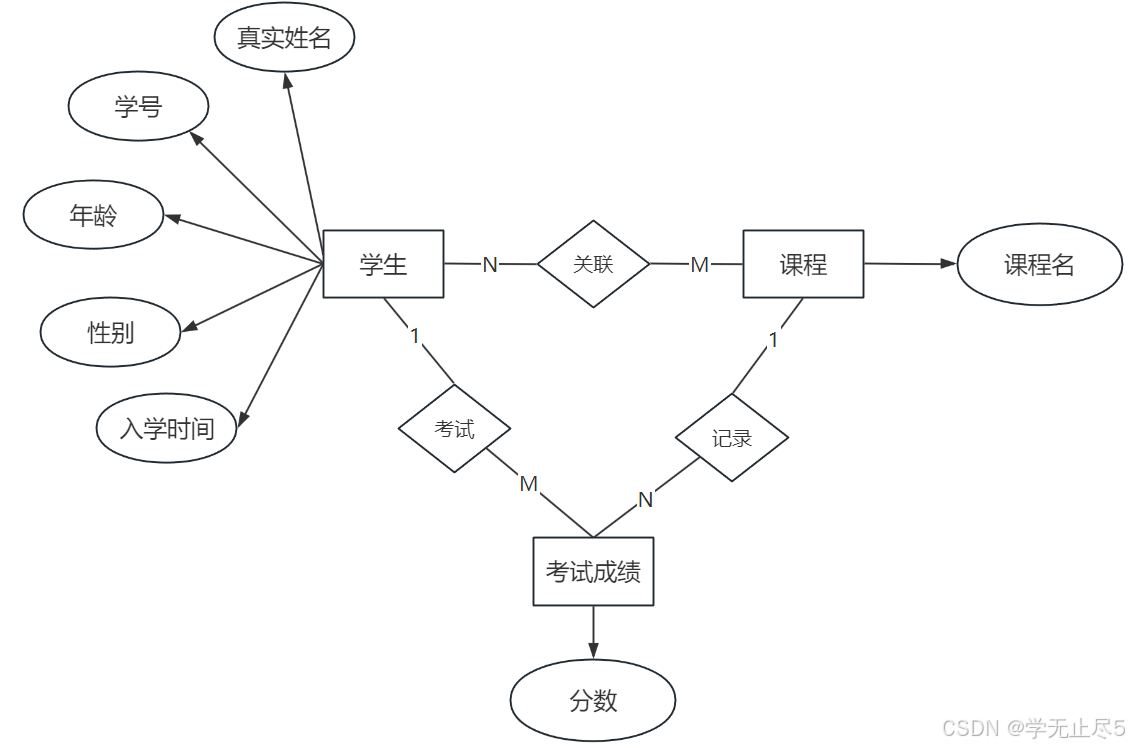

对于多对多关系，可以使⽤中间表进⾏记录，⽐如⼀个学⽣参加了某⼀⻔课程的考试得到了相应的成绩，⽤E-R图表⽰如下：

第3步：逻辑设计——将ER图转化为数据表

任务：根据ER图和范式规则，设计具体的表结构，包含字段、主键、外键。 🌰 在线学习系统表结构（部分）：

第4步：验证与迭代——让设计经得起考验

自查清单：

• 是否符合范式？（允许必要冗余，如电商订单表存储用户昵称避免跨表查询）；
• ER图中的关系是否全部转化为表？（避免遗漏M:N关系的中间表）；
• 极端场景测试：10万用户同时选课，数据库写入是否会阻塞？

四、0代码画ER图：工具推荐与实操教程

Draw.io（开源免费）：轻量级，支持导出为PDF、PNG等格式。

五、新手避坑指南：3个关键提醒

1. 不要过度设计：初期优先满足业务功能，性能优化可后续迭代（过早优化可能导致系统复杂度过高）；
2. 字段命名遵循「业务语言」：用user_phone而非u_tel，提高可读性和可维护性；
3. 预留扩展字段：在表中添加extra_info（JSON类型），用于存储未来可能新增的非结构化数据。

六、总结：从新手到高手的成长路径

• 入门阶段：掌握三大范式，能独立绘制简单ER图；
• 进阶阶段：学习反规范化设计、索引优化，挑战高并发场景；
• 高手阶段：理解分布式数据库架构（如分库分表、读写分离），主导复杂系统设计。

数据库设计的核心是平衡——在业务需求、性能、可维护性之间找到最优解。多动手练习（推荐用Excel模拟表结构）、多分析开源项目（如论坛、电商系统）的数据库设计，你会逐渐建立起“数据思维”。
