0 前言

UDP包括传输层所必须的端口字段。它相信“网之初，性本善，不丢包，不乱序”。

后来，我们慢慢长大，了解社会残酷，变得复杂成熟，就像TCP协议。它之所以复杂，因为它秉承“性恶论”。它认为网络环境天生恶劣的，丢包、乱序、重传，拥塞都是常事，一言不合就可能送达不了，要从算法层保证可靠性。

1 TCP包头格式

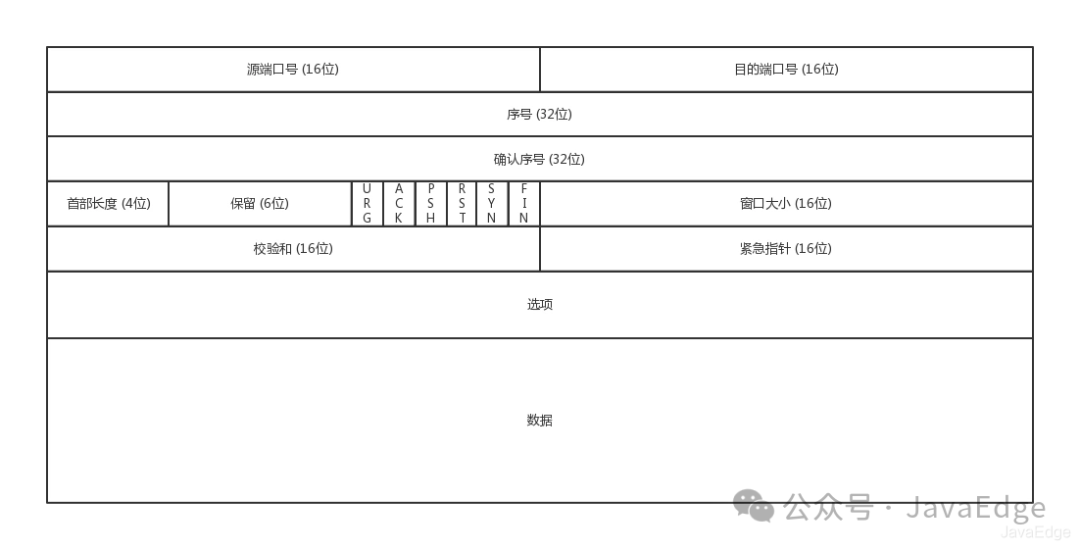

1.1 TCP头


① 源、目标端口号

和UDP一样。没这俩端口号，数据就不知该发给哪个应用。

② 包的序号

为啥要给包编号？解决乱序。不编号，咋确认哪个该先来，哪个该后到？

③ 确认序号

发出去的包应该有确认。若没收到就该重发，直到送达，以不丢包。

TCP是靠谱协议，但不代表它所处的网络环境很好。IP层来看，若网络状况差，无任何可靠性保证，即使是IP的上一层TCP也无能为力，能做的只是更努力，不断重传，通过各种算法尽量保证。即对于TCP，IP层你丢不丢包，我管不着，但在我TCP层会尽力保证可靠性。

④ 状态位

• SYN：发起一个连接
• ACK：回复
• RST：重新连接
• FIN：结束连接

TCP是面向连接，因而双方要维护连接状态，这些带状态位的包的发送，会引起双方状态变更。

⑤ 窗口大小

TCP要做流量控制，通信双方各声明一个窗口，标识自己当前能够的处理能力，别发送太快或太慢。 拥塞控制，对于真正的通路堵车不堵车，它无能为力，唯一能做的就是控制自己，也即控制发送的速度。

2 三次握手

先建立一个连接，TCP的连接建立，称为三次握手。

• A：你好，我是A
• B：你好A，我是B
• A：你好B

也常称“请求->应答->应答之应答”的三回合。

2.1 为啥三次，两次不够吗？

生活里两人打招呼，一来一回就够，那既然为了可靠，为啥不四次？

假设这个通路非常不可靠，A要发起一个连接，当发了第一个请求，无响应，会有很多可能性：

• 第一个请求包丢了
• 没丢，但绕了弯路，超时了
• B没响应，不想和我连接

A不能确认结果，于是再发发发。终于有个请求包到了B，但请求包到了B这件事，A还不知道，所以A可能再发。

B收到请求包，就知道了A的存在，且知道A要和它建立连接。若B：

• 不情愿建立连接，则A会重试一阵后放弃，连接建立失败
• 乐意建立连接，则会发送应答包给A

对于B，这个应答包也不知道能否到达A。这时B自然也不能认为连接是建立好了，因为应答包可能：

• 会丢
• 会绕弯路
• A挂了

网络延迟或包丢失

这时B还能碰到诡异现象：A和B原来建立了连接，简单通信后，结束了连接。

假设A和B之间已经建立过一次连接，并且这次连接已经顺利地建立并结束了。在连接结束后，网络中的某个节点因为某种原因出现了延迟，导致A最初发送的一个“连接请求”包（SYN）绕了一大圈，直到连接结束后才被B收到。这时B收到这个延迟的SYN包，会认为这是A再次发起的连接请求，而B并不知道这是一个“历史遗留”的请求包。

此时B基于这个延迟到达的SYN包，重新建立了一个新的连接。这就是所谓的“单相思”现象：实际上A已经结束了连接，但由于网络延迟，B误以为A重新发起了连接请求，于是建立了一个新的连接。但因为A其实并没有发起新的连接，所以B的这个连接不会真正进行下去，导致一种“诡异”的情况——B在与一个“已经结束通信的A”进行通信。

所以两次握手不够！

B发送的应答可能发送多次，但只要一次到达A，A就认为连接已建立，因为对于A，他的消息【有去有回，请求响应】。A会给B发送应答的应答，而B也在等这个消息，才能确认连接建立了，只有等到这消息，对于B，才算它的消息【有去有回，请求响应】。

当然A发给B的应答的应答也可能：

• 丢了
• 绕路
• B挂了

看起来应该还有个应答的应答的应答，但这样下去就没底。所以四次握手可，四十次都可，关键四百次你也不能保证就真可靠。所以只要保证：双方的消息都有去有回即可。

大部分情况下，AB建立连接后，A会马上发数据，一旦A发数据，则很多问题都得到解决。 如A发给B的应答丢了，当A后续发送的数据到达时，B可认为该连接已建立，或B就是挂了，A发送的数据，会报错，说明B不可达，A就知道B有异常。

当然你可以说A比较坏，就不发数据，建立连接后一直空着。可开启keepalive机制，即使没有真实数据包，也有探活包。作为服务端B的开发人员，对于A这种长时间不发包的客户端，可主动关闭，从而空出资源响应其它客户端。

三次握手还为了解决：

2.2 TCP包的序号问题

A要告诉B，我这面发起的包的序号起始号，B也要告诉A，B发起的包的序号起始号。

为啥序号不都从1开始？

会出现冲突。如A连上B后，发1、2、3三包。发3时，中间丢了或绕路了，于是重发。

后来A掉线了，重连上B后，序号又从1开始，然后发送2，但没想过发送3，但上次绕路的那个3又回来了，发给了B，B自然认为，这就是下一个包，发生错误！

所以每个连接要有不同序号。序号的起始序号随时间变化，可看成一个32位计数器，每4ms加一。稍稍计算，若重复，需4h+，那个绕路的包也早就没了，因为IP包头里有个TTL。

最后双方终于成功建立连接。为维护该连接，双方都要维护一个状态机。

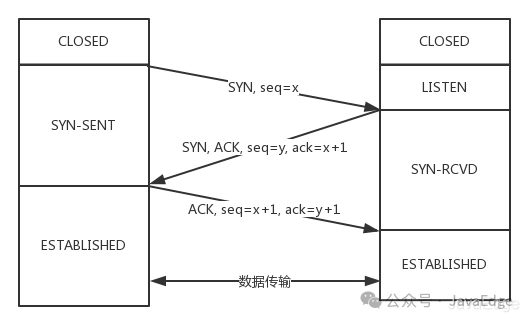

2.3 连接建立过程中的双方状态变化时序图


• 起初，客户端（Client）、服务端（Server）处CLOSED态
• Server主动监听某端口，处LISTEN态
• 然后Client主动发起连接SYN，之后处于SYN-SENT状态
• Server收到发起的连接，返回SYN，并ACK客户端的SYN，之后处于SYN-RCVD态
• Client收到Server发送的SYN和ACK后，发送ACK的ACK，之后处ESTABLISHED态，因为它一发一收成功了
• 服务端收到ACK的ACK后，处于ESTABLISHED状态，因为它也一发一收

★ TCP协议中，**监听某端口（Listen on a port）**是指服务器端准备接收来自客户端的连接请求。更具体地说，服务器会在某个特定的端口上开启一个监听进程，等待客户端发起的连接。 详解

1. 端口：

• 端口号是计算机网络中用来标识网络进程或服务的逻辑编号。
• 每个网络服务（例如HTTP、FTP、SSH）都在特定的端口号上运行，比如HTTP服务通常运行在80端口，HTTPS服务运行在443端口。

监听：

• 当服务端程序希望接受客户端的连接时，它会对某个端口执行“监听”操作。这意味着服务端在这个端口上“等待”客户端的连接请求。
• 监听的含义就是服务端程序告知操作系统，它准备好在这个特定的端口上接收新的网络连接。

如何监听：

• 服务器通常会调用系统的listen()函数来使自己进入监听状态。当服务端处于LISTEN状态时，它会接收进入该端口的连接请求，并且在收到来自客户端的SYN（连接请求）时响应。

例子 假设有一个Web服务器，它运行在80号端口并开始监听：

• 服务器调用listen()函数，告诉操作系统它准备在80号端口接收客户端的连接。
• 当客户端发起请求，例如通过浏览器访问一个网页时，客户端会向服务器的IP地址和80号端口发送一个SYN包（连接请求）。
• 服务器收到请求后，确认连接请求并与客户端建立连接。

总结 监听某端口就是服务器在某个端口上开启服务，等待客户端的连接请求。当服务端进入LISTEN状态时，它已经准备好处理任何发往该端口的连接请求。 ”

3 四次挥手

好说好散，四次挥手。

• A：B啊，我不想玩了
• B：哦，你不想玩了啊，我知道了

这时，还只是A不想玩了，即A不会再发数据，但B能在ACK时直接关闭吗？

当然不可以，很可能A发完最后的数据就准备不玩，但B还没做完自己的事，还是可发送数据，所以称半关闭状态。这时A可选择：

• 不再接收数据
• 或最后再接收一段数据，等待B也主动关闭

B：A啊，好吧，我也不玩了，拜拜 A：好的，拜拜

这样整个连接就关闭了。这才是和平分手。

A开始说“不玩了”，B说“知道了”，这没问题，因为此前，双方还处合作态。

若A说“不玩了”，没收到回复，则A会重发“不玩了”。但这回合结束后，可能出现异常，因为已有一方率先撕破脸：

• A说完“不玩了”后，直接跑路，就有问题，因为B还没发起结束，而若A跑路，B就算发起结束，也得不到回答，B就不知道该咋办了
• A说完“不玩了”，B直接跑路，也有问题，因为A不知道B是还有事要处理，还是过一会儿会发送结束回来

咋办？TCP协议专门设计几个状态处理这些问题。

3.1 断开连接时的状态时序图


断开时可见：

• 当A说“不玩了”，就进入FIN_WAIT_1态
• B收到“A不玩”消息后，发送知道了，进入CLOSE_WAIT态
• A收到“B说知道了”，就进入FIN_WAIT_2态。若此时B直接跑路，则A将永远在这状态。TCP协议里并没有对这个状态的处理，但Linux有，可调整tcp_fin_timeout参数，设置一个超时时间
• 若B没跑路，发送“B也不玩了”请求到达A时
• A发送“知道B也不玩了”ACK后，从FIN_WAIT_2态结束。按理说，A现在可以跑路了，但最后这ACK万一B收不到？则B会重发一个“B不玩了”，这时若A已跑路，B就再也收不到ACK，所以TCP协议要求A最后等待一段时间TIME_WAIT，这时间要够长，长到如果B没收到ACK，“B说不玩了”会重发的，A会重新发一个ACK且足够时间到达B

A直接跑路还有个问题：A的端口就直接空出，但B不知道，B原来发过的很多包可能还在路上。此时若A的端口被一个新应用占用，新应用会收到上个连接中B发过来的包，虽然序列号是重新生成的，但这里要上一个双保险，防止混乱，因而也要等够长时间，等原来B发送的所有的包都死翘翘，再空出端口。

MSL

等待的时间设为2MSL，MSL（Maximum Segment Lifetime，报文最大生存时间），是任何报文在网络上存在的最长时间，超过这时间，报文将被丢弃。因为TCP报文基于IP协议，而IP头有个TTL域，是IP数据报可经过的最大路由数，每经过一个处理他的路由器，此值-1，值为0则数据报将被丢弃，同时发送ICMP报文通知源主机。协议规定MSL为2min，实际应用中常用30s，1min和2min等。

Q：若B超过2MSL，依然没收到它发的FIN的ACK，咋办？ A：按TCP原理，B会重发FIN，这时A再收到这个包后，A就表示，我已在此等这么久，仁至义尽，之后的我也不认了，于是直接发送RST，B就知道A早已跑了。

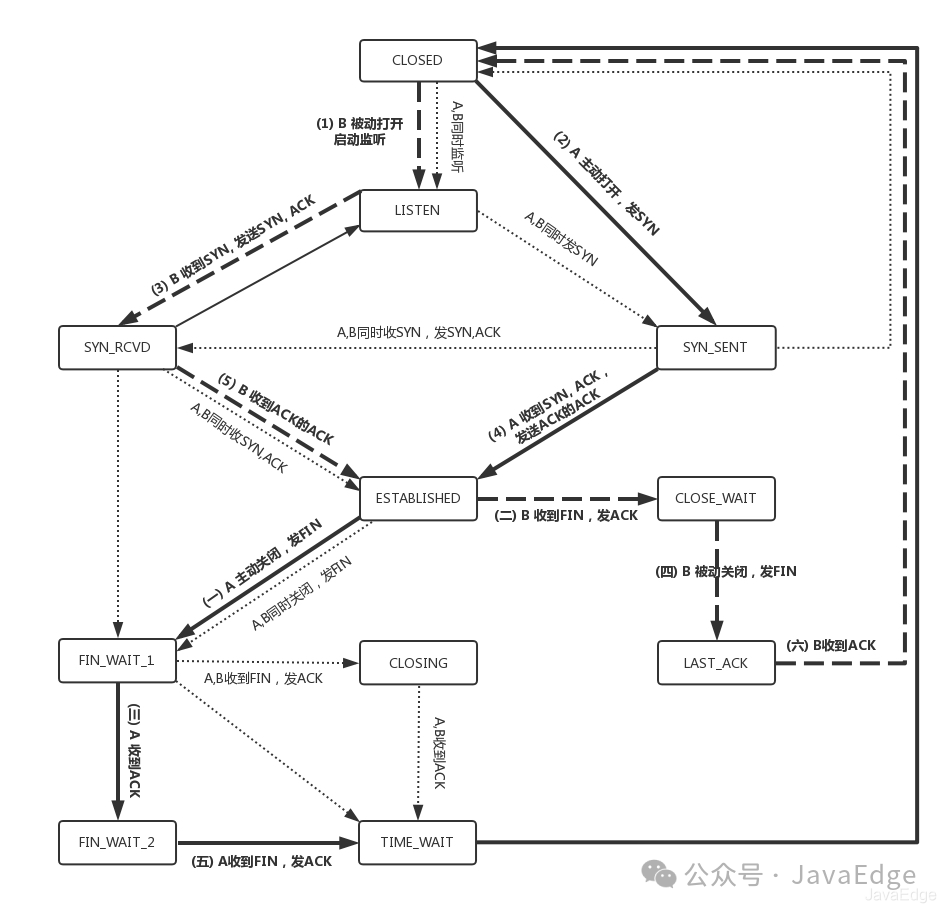

4 TCP状态机

综合连接建立、连接断开的时序状态图，就是著名的TCP状态机。建议将状态机和时序状态机对照着便于理解：


阿拉伯数字序号，是连接过程中的顺序，而大写中文数字的序号，是连接断开过程中的顺序。

• 粗实线：Client A的状态变迁
• 粗虚线：Server B的状态变迁

关注我，紧跟本系列专栏文章，咱们下篇再续！
