在验证立方根函数可导性的过程中，我意外掉进了数值计算的深坑。本文将记录从错误可视化到正确分析的全过程，特别强调使用不同计算方法的图像差异。

问题背景

当我们需要验证函数f(x) = x^(1/3)在x=0处的可导性时，直观的思路是：

绘制函数图像观察曲线形态
计算导数并验证极限是否存在

但在实际编码中，第一步就栽了跟头——绘制出的图像竟不是真正的立方根曲线！

踩坑实录：三种方法绘图的巨大差异

我的Matplotlib绘图模板代码

from __future__ import annotations , annotations

from fractions import Fraction

import matplotlib.pyplot as plt
import numpy as np

# ==================== 1. 数据生成 ====================
x_begin = -10
x_end = 10
numbers_count = 5000
y_begin = -2.5
y_end = 2.5
title = 'x^(1/3)'
curve_name = 'x^(1/3)'
x_label = 'x-axis'
y_label = 'y-axis'
x = np.linspace(x_begin , x_end , numbers_count)

# 生成多个 y 函数（可根据需要添加/修改）
# 同时定义每个函数曲线的绘图风格
y_functions = {
    curve_name:{
        'data': xxxxxxxxx, # 实际函数计算的逻辑
        'style':{ 'color':'blue' , 'linestyle':'-' , 'linewidth':1 } ,
        } ,
    }

# ==================== 高亮标记配置 ====================
# 情况1：直接指定 (x, y) 坐标点
highlight_points = [
    (0 , 0) ,
    (1 , 1) ,
    (-1 , -1) ,
    ]

# ==================== 2. 创建画布和坐标系 ====================
fig , ax = plt.subplots(figsize = (10 , 6) , dpi = 100)

# ==================== 3. 绘制多条曲线 ====================
for curve_func in y_functions:
    y = y_functions[ curve_func ][ 'data' ]
    if 'style' in y_functions[ curve_func ]:
        style = y_functions[ curve_func ][ 'style' ]
        ax.plot(x , y , label = curve_func , **style)
    else:
        ax.plot(x , y , label = curve_func)

# ==================== 4. 添加高亮标记 ====================
if highlight_points:
    # 相当于将列表展开为： (0, 0), (np.pi/2, 1)
    # zip( (0, 0), (np.pi/2, 1) ) 会按列对齐元素，重组数据
    # 得到迭代器：
    # ( (0, np.pi/2), (0, 1) )
    x_cords , y_cords = zip(*highlight_points)
    ax.scatter(
            x_cords , y_cords ,
            color = 'red' , marker = 'o' , s = 100 ,
            edgecolor = 'black' , zorder = 10 ,
            label = 'Specific Points' ,
            )

# ==================== 5. 添加图表元素 ====================
ax.legend(loc = 'upper right')
ax.set_title(title , fontsize = 14 , pad = 20)
ax.set_xlabel(x_label , fontsize = 12)
ax.set_ylabel(y_label , fontsize = 12)

# ==================== 6. 自定义样式 ====================
ax.grid(True , linestyle = '--' , alpha = 0.6)
ax.set_xlim(x_begin , x_end)
ax.set_ylim(y_begin , y_end)
ax.tick_params(axis = 'both' , labelsize = 10)

# ==================== 7. 显示/保存 ====================
plt.tight_layout()
plt.show()

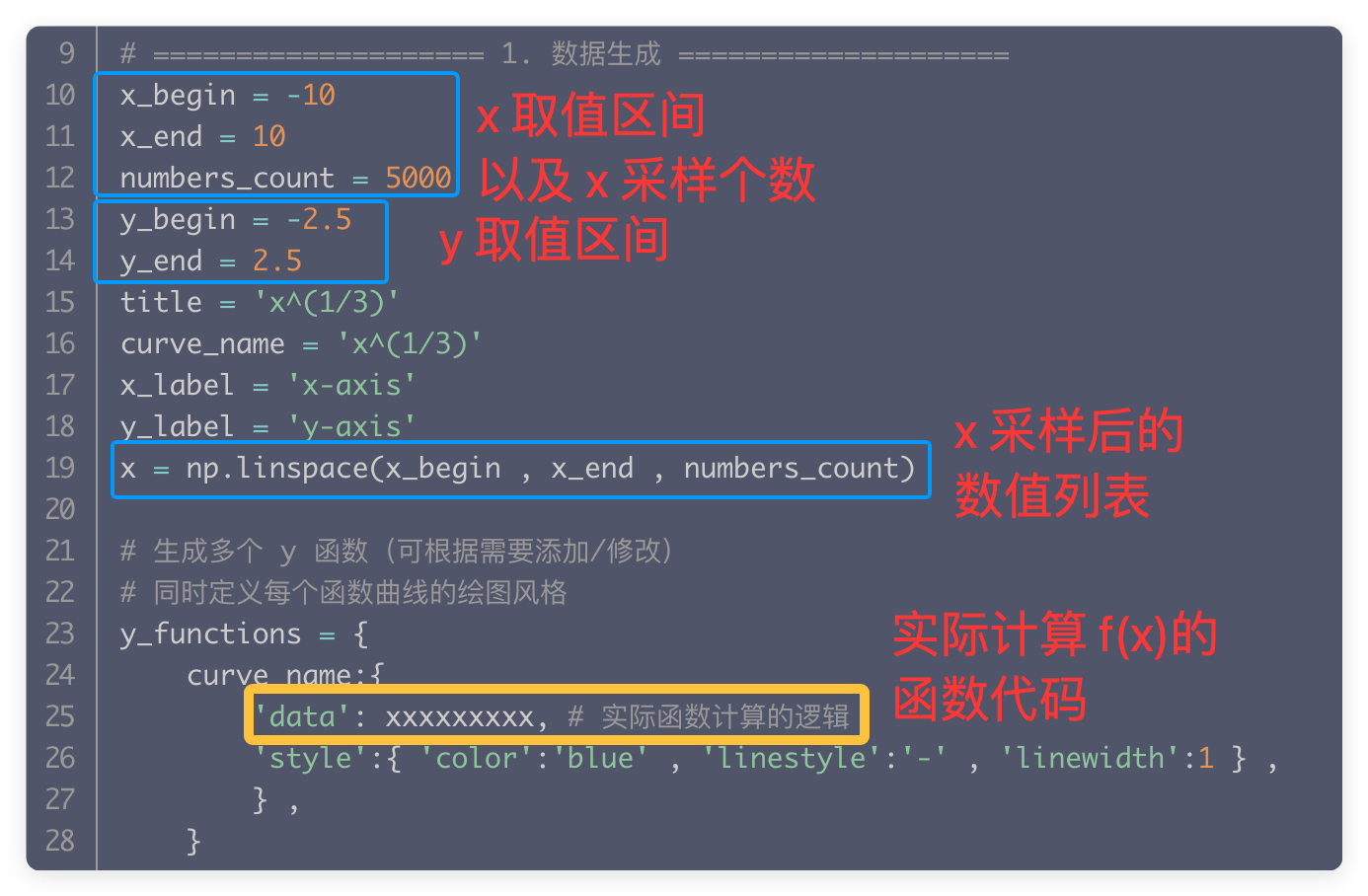

*在上述代码模板中，每次绘图时需要设置的参数如下图，

其中黄色框里面的代码片段是本次针对立方根函数绘图时需要特别注意的地方。

尝试1：直接使用指数运算符 `x**(1/3)`

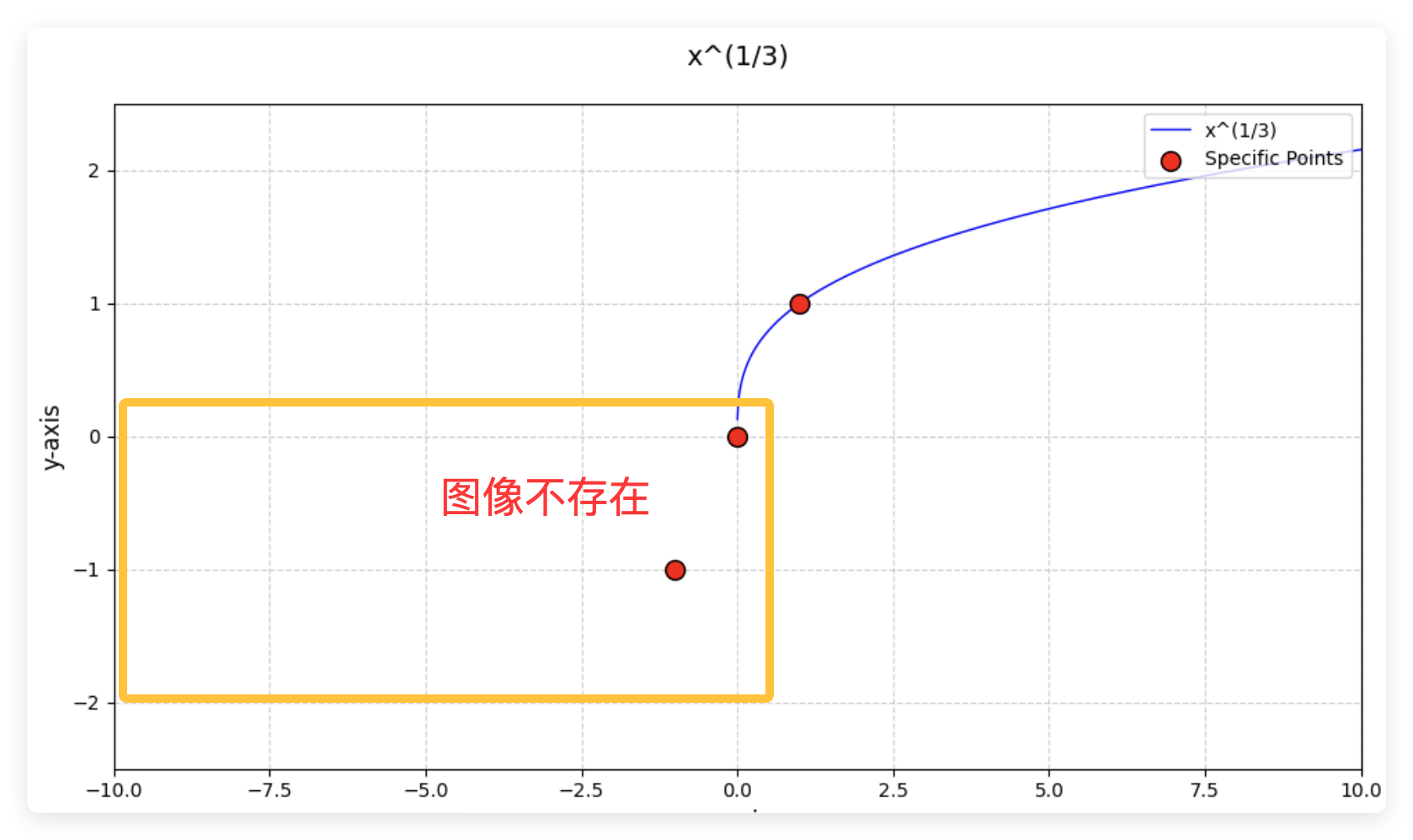

问题表现：

这张图像中：

x<0的部分出现巨大空档
Python输出RuntimeWarning：RuntimeWarning: invalid value encountered in power 'data': x ** (1 / 3) ,
实际只绘制了x≥0部分的曲线

原因分析：

Python在处理负数分数指数时：

当分数指数为1/3（奇数分母）时，数学上应有实数解
但Python的指数运算符默认返回复数值
Matplotlib无法绘制复数，导致负x值部分被跳过

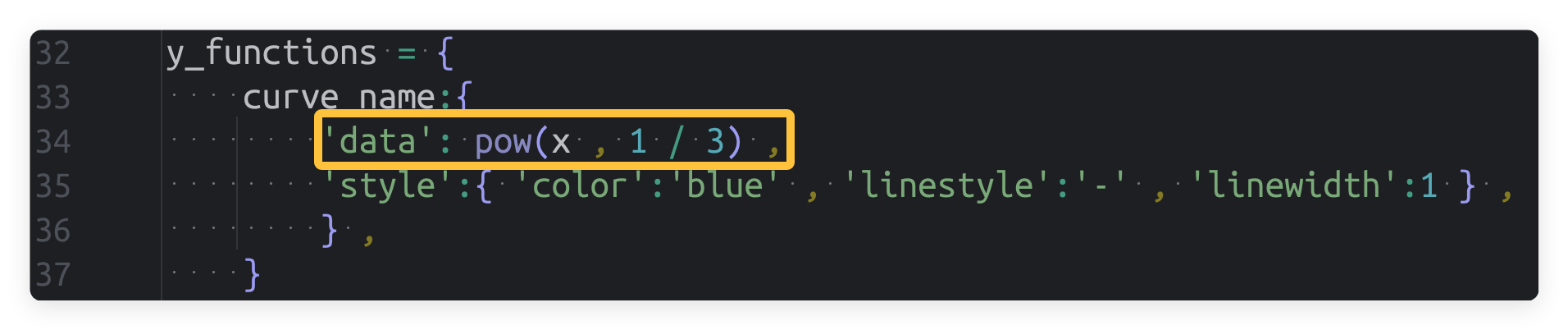

尝试2：使用math.pow函数

问题表现：

对每个x<0的值都抛出异常：

RuntimeWarning: invalid value encountered in power 'data': pow(x , 1 / 3) ,

原因分析：pow无法处理负数的分数次幂

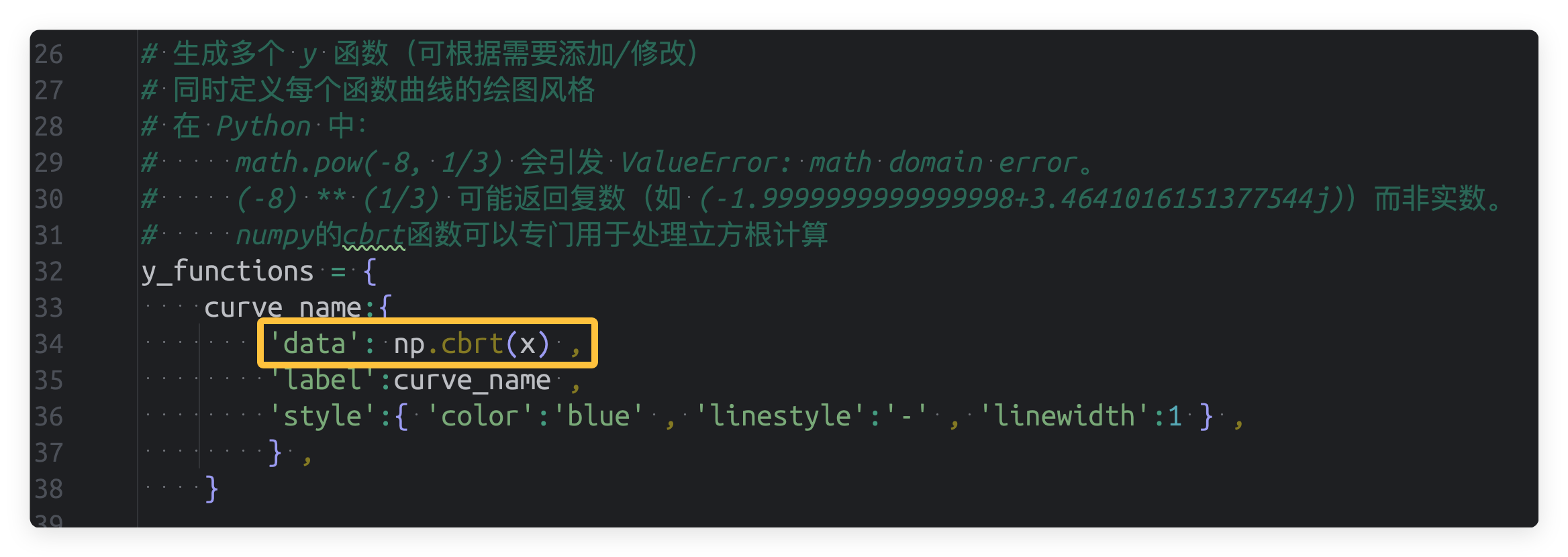

正确做法：使用NumPy的专用立方根函数

效果：

图中清晰显示：

x**(1/3)仅绘制了x≥0的部分曲线
math.pow方法导致程序崩溃，无法绘图
np.cbrt正确绘制整个实数域上的立方根曲线

函数绘图的建议

验证 x^(1/3)在 x=0 处是否可导

理论推导

代码实践

import sympy as sp
symbol_x = sp.symbols('x')
expr = symbol_x ** Fraction(1 , 3)
expr_prime = sp.diff(expr , symbol_x)
print(f'{sp.latex(expr)} 的导数函数是: {sp.latex(expr_prime)}')
right_limit = sp.limit(expr_prime , symbol_x , 0 , '+')
print(f'导数函数在 0 处的右极限为: {right_limit}')
left_limit = sp.limit(expr_prime , symbol_x , 0 , '-')
print(f'导数函数在 0 处的左极限为: {left_limit}')
zero_limit = sp.limit(expr_prime , symbol_x , 0 , '+-')
print(f'导数函数在 0 处于的极限为: {zero_limit}')
