在2025年的科技浪潮中，AI眼镜正以惊人的速度从概念走向现实。据行业预测，全球AI眼镜出货量将在2026年突破1000万副，2030年更将飙升至8000万副，市场规模超百亿美元。这一变革的背后，是两大核心技术—MK米客方德SD NAND存储芯片与绅聚高性能SOC芯片的深度融合。它们不仅重塑了AI眼镜的功能边界，更以黄金组合的姿态，开启了智能穿戴设备的新纪元。

一、SD NAND：智能眼镜的“记忆中枢”

突破空间限制的存储革命

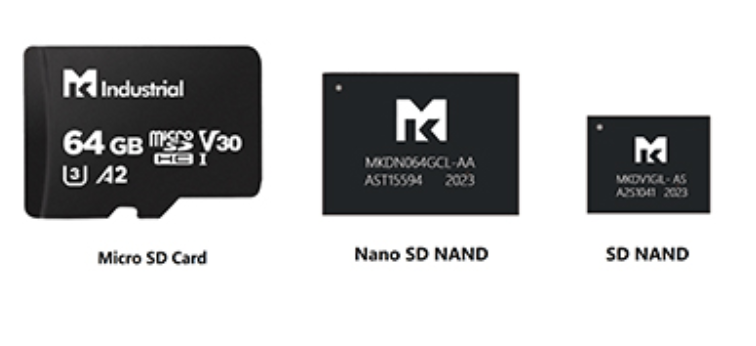

AI眼镜需实时处理高清视频、多模态传感器数据及预训练AI模型，传统存储方案难以平衡容量与体积的矛盾。米客MKDV32GCL-STPA的SD NAND凭借6.6×8mm微型封装，在指甲盖大小的空间内实现最高32Gb存储，为眼镜的轻量化设计扫清障碍。眼镜通过内置SD NAND，在不影响佩戴舒适度的前提下，支持720P视频录制.

性能与可靠性的双重保障

面对工业巡检、医疗辅助等严苛场景，SD NAND以-25℃~85℃低温耐受与防潮抗震设计脱颖而出。其待机功耗，配合动态电源管理技术，可将眼镜续航延长30%。

二、SOC芯片：AI眼镜的“智慧大脑”

从性能到能效的全面跃升

以高通AR1（4nm制程）为代表的SOC芯片，集成CPU、GPU、NPU与ISP模块，算力较前代提升5倍，功耗却降低40%。这使得AI眼镜可流畅运行通义千问等百亿参数大模型，实现实时翻译与物体识别。国产绅聚SOC芯片则以极致高性价比的优势成本，为入门产品提供语音交互与基础AR渲染能力，推动AI眼镜价格下探至千元区间。

多模态交互的底层支撑

SOC芯片通过异构计算架构，同步处理摄像头、麦克风、IMU传感器的多维度数据。

三、SD NAND+SOC：1+1＞2的协同效应

数据流水线的高效协同

在实时翻译场景中，SOC的NPU单元以20ms延迟完成语音识别，SD NAND可将用户拍摄的图片与视频同步放置在本地，再通过手机APP同步上传。

成本与可靠性的平衡

采用SOC+SD NAND组合方案，较eMMC+独立MCU方案节省200%的BOM成本。MK存储的SD NAND（5000 P/E周期）与绅聚SOC芯片搭配，可满足5年以上的日均10次全量数据写入需求，大幅降低运维成本。另外SD NAND的小尺寸更适合AI眼镜的应用。

场景化定制的无限可能

教育领域：32Gb SD NAND存储轻量化AI模型，SOC运行自适应学习算法，为学生提供个性化知识图谱。

消费娱乐：双芯片支持YUV422/444视频解码，配合Micro OLED显示模组，打造“口袋巨幕”观影体验。

图谱。

消费娱乐：双芯片支持YUV422/444视频解码，配合Micro OLED显示模组，打造“口袋巨幕”观影体验。

当SD NAND以“光速”存储世界，当SOC以“直觉”理解需求，AI眼镜不再是冰冷的设备，而是人类感官的延伸与思维的伙伴。在这场端侧智能的竞赛中，双芯组合正以“技术深潜+场景深耕”的策略，重新书写人机协同的规则。未来，随着开发者生态的繁荣与行业标准的建立，这一组合或将成为AI眼镜的“黄金架构”，开启万亿级智能穿戴市场的全新篇章。
