产品简介
Banana Pi BPI-Forge1采用瑞芯微RK3506J工业级芯片设计。
RK3506J是一款高性能的三核Cortex-A7应用处理器，专为智能语音交互、音频输入/输出处理、图像输出处理和其他数字多媒体应用而设计。 嵌入式2D硬件引擎和显示输出引擎，用于最小化CPU开销以满足图像显示要求。 嵌入丰富的周边接口，如SAI、PDM、SPDIF、Audio DSM、Audio ADC、USB2 OTG、RMII、CAN等，可以满足不同的应用开发需求，减少硬件开发复杂性和开发成本。
硬件

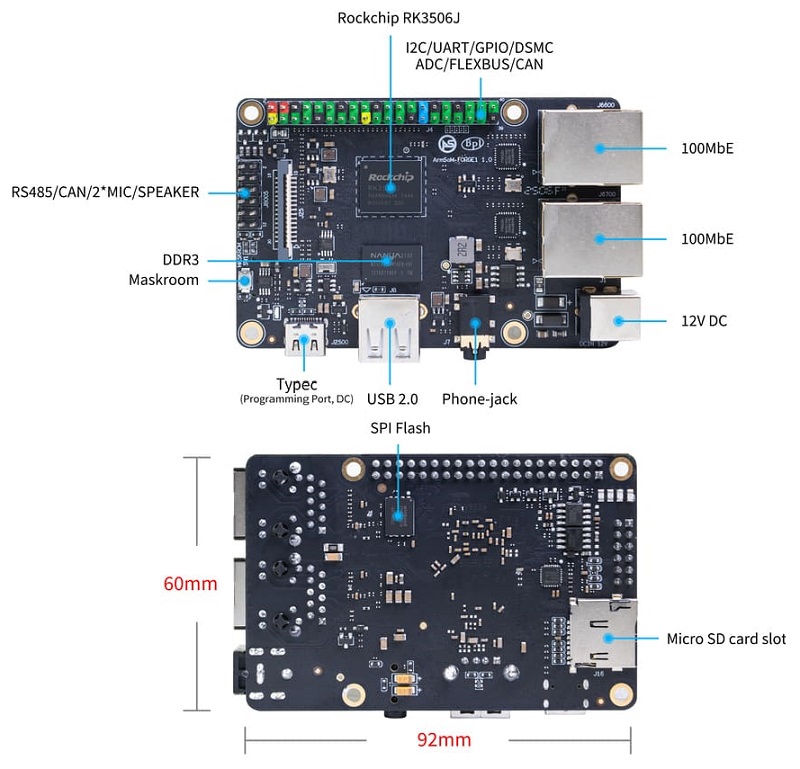

硬件接口
Hardware Specifications
BPI-Forge1 硬件规格 | |
|---|---|
SOC主控 | 瑞芯微 RK3506J |
CPU | RK3506 Triple-core Cortex-A7 处理器 |
GPU | 2D Graphic Engine |
内嵌高性能2D 加速硬件 | |
内存 | 512MB DDR3L |
存储 | 512MB NAND |
支持MicroSD卡扩展 | |
网络接口 | 2 × 百兆以太网 |
视频输出 | 1 x MIPI DSI (2Lane 1.5Gbps) |
语音接口 | 1 × Speaker |
1 × MIC | |
USB 接口 | 1 × Type C (PD & Programming only) |
1 × USB2.0 HOST | |
40-PIN | 和树莓派40pin兼容部分引脚功能，可接丰富的配件外设 |
支持 UART/SPI/I2C/I2S/PWM/5V Power/3.3V Power | |
供电 | 12V/2A |
按键 | 1x Maskrom键，支持进入maskrom烧录模式 |
操作系统 | Rockchip官方支持：buildroot |
尺寸 | 92 mm x 62mm |
操作温度 | -40℃ ~ 85℃ |
RK3506J 框架图
Pin 定义
40-PIN Header
40 GPIO define of Banana Pi BPI-Forge1 | |||||
|---|---|---|---|---|---|
GPIO Number | Function | Pin | Pin | Function | GPIO Number |
+3.3V | 1 | 2 | +5.0V | ||
130 | I2C1_SDA_M0 / UART3_RTSN / I2S1_SDI3 / GPIO4_A2_d | 3 | 4 | +5.0V | |
131 | I2C1_SCL_M0 / UART3_CTSN / I2S1_SDI2 / GPIO4_A3_d | 5 | 6 | GND | |
1 | REF_CLK_OUT_M0 / GPIO0_A1 | 7 | 8 | UART0_TX_M0 / JTAG_MCU_TCK_M1 / JTAG_CPU_TCK_M1 / GPIO4_D0_d | 152 |
GND | 9 | 10 | UART0_RX_M0 / JTAG_MCU_TMS_M1 / JTAG_CPU_TMS_M1 / GPIO4_C7_u | 151 | |
0 | GPIO0_A0 | 11 | 12 | I2S1_SCLK / UART1_RTSN / GPIO4_A5_d | 133 |
13 | 14 | GND | |||
15 | 16 | ||||
+3.3V | 17 | 18 | |||
138 | SPI0_MOSI / PDM_SDI0 / I2S1_SDO3 / GPIO4_B2_d | 19 | 20 | GND | |
139 | SPI0_MISO / PDM_SDI2 / I2S1_SDI1 / GPIO4_B3_d | 21 | 22 | ||
140 | SPI0_CLK / I2S1_SDI0 / GPIO4_B4_d | 23 | 24 | SPI0_CSN0 / PWR_CTRL1 / GPIO4_B6_u | 142 |
GND | 25 | 26 | PWM6_M0 / SPI0_CSN1 / PDM_SDI3 / GPIO4_C1_d | 145 | |
147 | I2C0_SDA_M0 / PWM0_M0 / GPU_AVS / GPIO4_C3_d | 27 | 28 | ARM_AVS / PWM1_M0 / I2C0_SCL_M0 / GPIO4_C4_d | 148 |
29 | 30 | GND | |||
31 | 32 | GPIO4_C0 / PWM5_M0 / FEPHY_LED_LINK_M0 / UART3_TX_M1 | 144 | ||
143 | GPIO4_B7 / PWM4_M0 / FEPHY_LED_SPD_M0 / UART3_RX_M1 | 33 | 34 | GND | |
134 | UART1_TX_M0 / I2S1_LRCK / GPIO4_A6_d | 35 | 36 | ||
37 | 38 | GPIO3_B2 / SPI0_CLK / I2S1_SDI0 | 106 | ||
GND | 39 | 40 | GPIO4_A7_d / UART1_RX_M0 / I2S1_SDO0 | 135 | |
软件源代码
- SDK 源代码下载: https://github.com/ArmSoM/rk3506-rkr4.2-sdk
参考资料
BPI-Forge1 原理图: https://drive.google.com/drive/folders/15uvc2lcOAKP0enXezASUhVFLuzkq3IEX
BPI-Forge1 2D filel: https://drive.google.com/drive/folders/15uvc2lcOAKP0enXezASUhVFLuzkq3IEX
BPI-Forge1 SMD : https://drive.google.com/drive/folders/15uvc2lcOAKP0enXezASUhVFLuzkq3IEX
镜像
官方镜像
BPI-Forge1 以 buildroot 为基础作为Forge1官方操作系统
How to Flash Image: https://docs.armsom.org/getting-start/flash-img
buildroot for Forge1:
- Linux Kernel 6.1, 支持RT-Thread 4.1,
- 支持裸机程, 序支持多核异构AMP,
- Preempt-RT/Xenomai实时补丁,
- 轻量级UI框架 LVGL。
以下系统已由官方测试验证：
https://drive.google.com/drive/folders/1x2KOX1F4-DVyyV_9qfdH28PWIORcWH56
