【愚公系列】2023年12月 WEBGL专题-图形平移矩阵

作者头像
愚公搬代码
发布于 2025-05-28 08:49:58
发布于 2025-05-28 08:49:58
6500
代码可运行
举报
文章被收录于专栏:历史专栏历史专栏
运行总次数:0
代码可运行

🚀前言

图形平移、缩放、旋转是计算机图形学中常用的操作,用来改变图像的位置、大小和方向。

  1. 平移:平移是将图形在二维平面上沿着一个方向移动一段距离,通常用一个二维向量表示平移的距离。在计算机图形学中,可以通过修改坐标系来实现平移操作。
  2. 缩放:缩放是将图形按照一定比例进行放大或缩小,在计算机图形学中,通常使用缩放矩阵来进行缩放操作。缩放矩阵中,对角线上的元素表示沿着坐标轴的缩放比例,非对角线上的元素表示斜线方向的缩放比例。
  3. 旋转:旋转是将图形围绕某个点或轴旋转一定角度,通常使用旋转矩阵来实现。旋转矩阵是一个二维矩阵,其中cos和sin分别表示旋转角度的余弦和正弦值。通过对图形中每个点进行旋转矩阵变换,可以实现旋转操作。

这些操作常常用于计算机图形学、图像处理等领域中的图像变换。图形平移、缩放、旋转是计算机图形学中常用的操作,用来改变图像的位置、大小和方向。

🚀一、图形平移矩阵

🔎1.矩阵的概念

矩阵是一个数学对象,由一组数排成的矩形排列组成。它可看作向量的扩展。通常表示为一个大写字母,如A、B等,其中每一个元素都用小写字母表示。一个矩阵包含了一定数量的行和列,并且每个元素都可以在矩阵中通过其行号和列号来确定其位置。

一般地,一个m×n矩阵A的元素可以表示为a[i,j],其中i表示该元素所在的行数,j表示该元素所在的列数。例如,对于一个3×3的矩阵A,其元素可以表示为:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
A = [ a[1,1]  a[1,2]  a[1,3] ]
    [ a[2,1]  a[2,2]  a[2,3] ]
    [ a[3,1]  a[3,2]  a[3,3] ]

矩阵广泛应用于线性代数、图论、概率论等许多数学分支领域,以及计算机科学、物理、经济学、工程学等其他学科中。

矩阵就是纵横排列的数据表格(m行n列),作用是把一个点转换到另一个点。

🔎2. 行主序和列主序

矩阵的行主序和列主序都是指存储顺序。

行主序指矩阵元素按行依次存储的方式,即先存储第一行的元素,再存储第二行的元素,以此类推,直到最后一行的元素。在计算机中,矩阵的行主序存储方式是一般的存储方式。

列主序指矩阵元素按列依次存储的方式,即先存储第一列的元素,再存储第二列的元素,以此类推,直到最后一列的元素。在计算机中,矩阵的列主序存储方式也常用于某些特定的应用场景,例如矩阵乘法算法的优化。

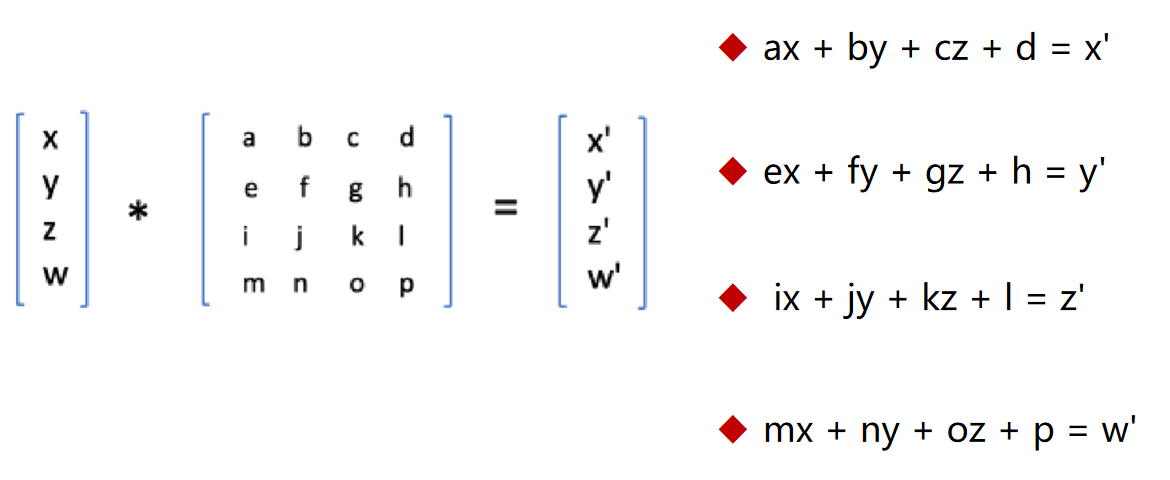

🔎3. 三维坐标平移

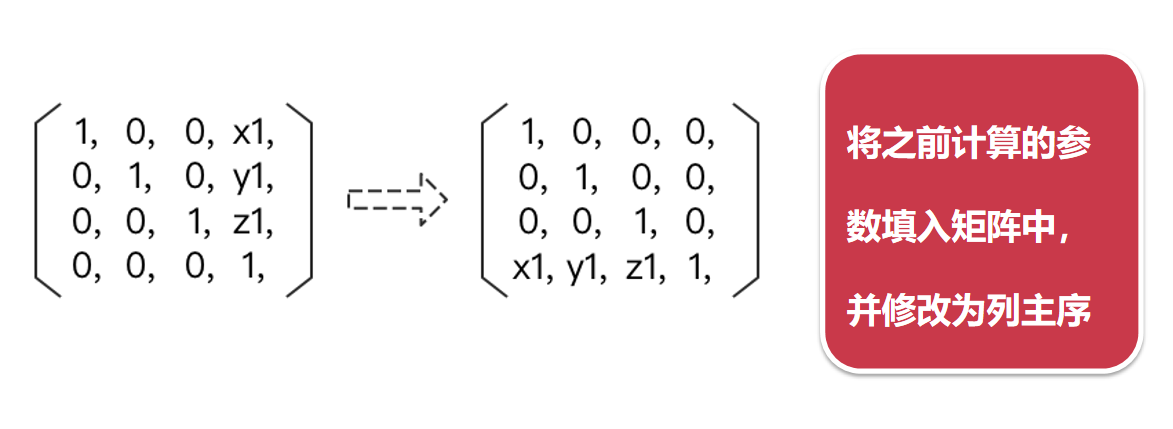

🔎4. 平移矩阵

1、ax + by + cz + d = x + x1: 只有当 a = 1,b = c = 0, d = x1 的时候,等式左右两边成⽴

2、ex + fy + gz + h = y + y1: 只有当 f = 1, e = g = 0, h = y1 的时候,等式左右两边成⽴

3、ix + jy + kz + l = z + z1: 只有当 k = 1,i = j = 0, l = z1 的时候,等式左右两边成⽴

4、mx + ny + oz + p = 1: 只有当 m = n = o = 0, p = 1 的时候,等式左右两边成⽴

🔎5. uniformMatrix4fv

uniformMatrix4fv是WebGL的一个函数,用于将四维矩阵数据传输到着色器中的uniform变量中。具体用法如下:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
uniformMatrix4fv(location, transpose, value);

其中,location是指uniform变量的存储位置,transpose是一个布尔值,表示是否要对矩阵进行转置操作,value是一个Float32Array类型的数组,表示要传输的矩阵数据。

例如,以下代码将一个4×4的单位矩阵传输到名为uModelViewMatrix的uniform变量中:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
var modelViewMatrix = mat4.create(); // 创建一个4x4的单位矩阵
gl.uniformMatrix4fv(uModelViewMatrixLoc, false, modelViewMatrix);

在着色器中,我们可以这样定义名为uModelViewMatrix的uniform变量:

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
uniform mat4 uModelViewMatrix;

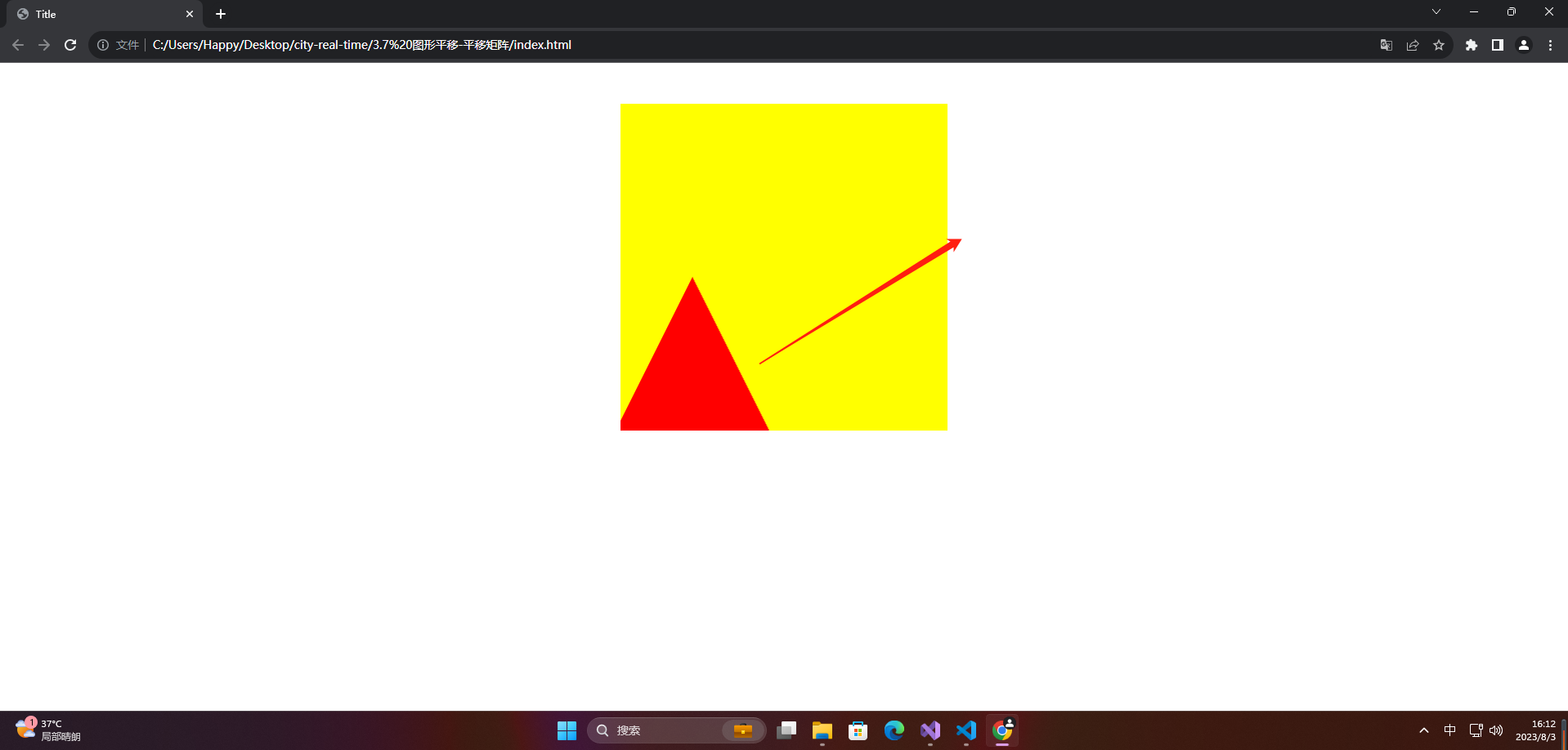

🔎6. 案例

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <title>Title</title>
  <script src="../lib/index.js"></script>
  <style>
    * {
      margin: 0;
      padding: 0;
    }

    canvas{
      margin: 50px auto 0;
      display: block;
      background: yellow;
    }
  </style>
</head>
<body>
  <canvas id="canvas" width="400" height="400">
    此浏览器不支持canvas
  </canvas>
</body>
</html>
<script>
  // 平移矩阵
  function getTranslateMatrix(x = 0,y = 0,z = 0) {
    return new Float32Array([
      1.0,0.0,0.0,0.0,
      0.0,1.0,0.0,0.0,
      0.0,0.0,1.0,0.0,
      x  ,y  ,z  , 1,
    ])
  }
  const ctx = document.getElementById('canvas')

  const gl = ctx.getContext('webgl')

  // 创建着色器源码
  const VERTEX_SHADER_SOURCE = `
    attribute vec4 aPosition;
    uniform mat4 mat;
    void main() {
      gl_Position = mat * aPosition;
      gl_PointSize = 10.0;
    }
  `; // 顶点着色器

  const FRAGMENT_SHADER_SOURCE = `
    void main() {
      gl_FragColor = vec4(1.0,0.0,0.0,1.0);
    }
  `; // 片元着色器

  const program = initShader(gl, VERTEX_SHADER_SOURCE, FRAGMENT_SHADER_SOURCE)

  const aPosition = gl.getAttribLocation(program, 'aPosition');
  const mat = gl.getUniformLocation(program, 'mat');

  const points = new Float32Array([
    -0.5, -0.5,
     0.5, -0.5,
     0.0,  0.5,
  ])

  const buffer = gl.createBuffer();

  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

  gl.vertexAttribPointer(aPosition, 2, gl.FLOAT, false, 0, 0);

  gl.enableVertexAttribArray(aPosition)

  let x = -1;
  function animation() {
    x += 0.01;
    if (x > 1) {
      x = -1;
    }

    const matrix = getTranslateMatrix(x, x);
    // gl.vertexAttrib1f(aTranslate, x);
    gl.uniformMatrix4fv(mat, false, matrix);
    gl.drawArrays(gl.TRIANGLES, 0, 3);

    requestAnimationFrame(animation);
  }

  animation()
</script>
