本研究案例主要关注变送器显示与报警功能的监控。所采用的系统主PLC为罗克韦尔（AB）PLC1769-L32E，通过稳联技术MODBUSTCP转EtherNet IP网关（WL-ABC2004）实现变送器数据的采集。

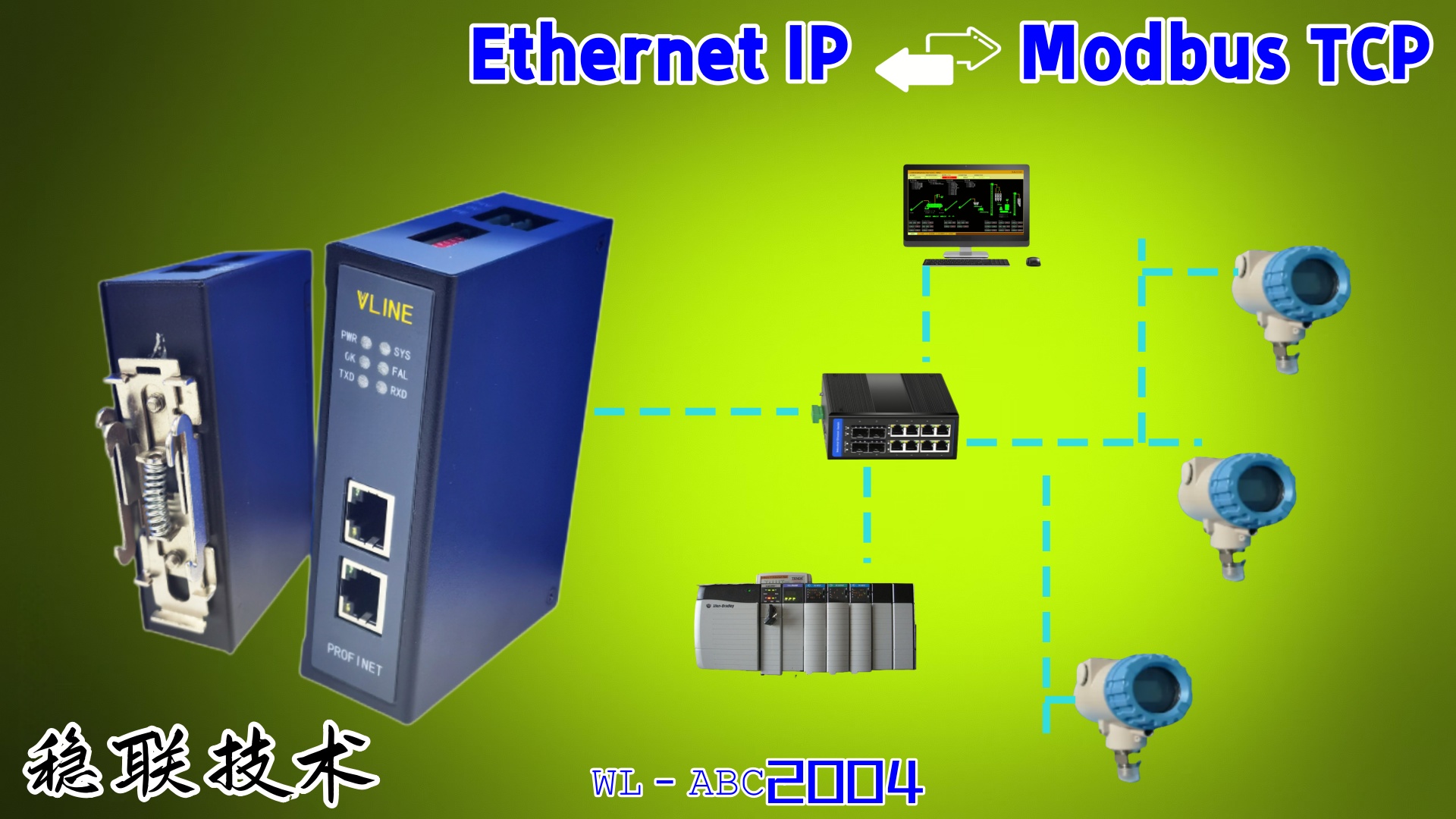

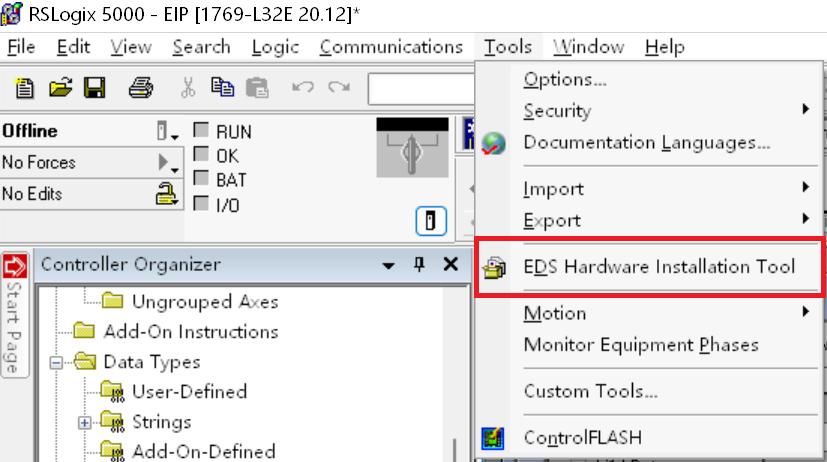

首先，需将稳联技术MODBUSTCP转EtherNet IP网关（WL-ABC2004）的EDS文件拷贝至任意指定位置,启动RSLogix5000软件，进行硬件配置，初始步骤为添加网关的EDS文件；

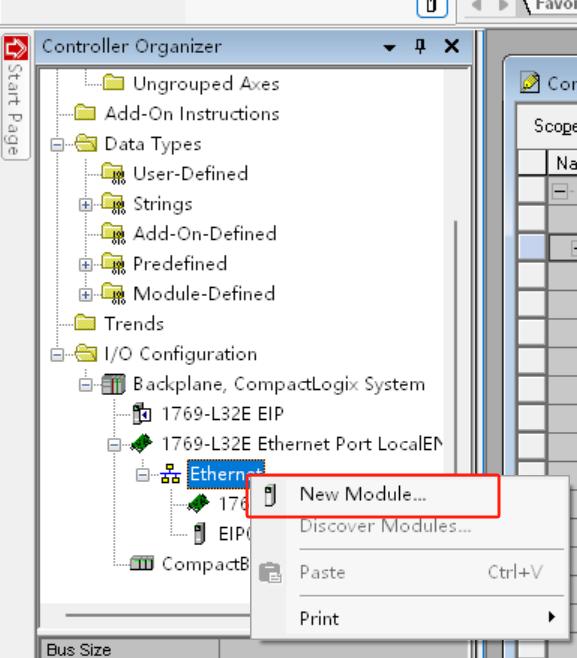

完成安装后，添加新模块，选择“NewModule”选项；

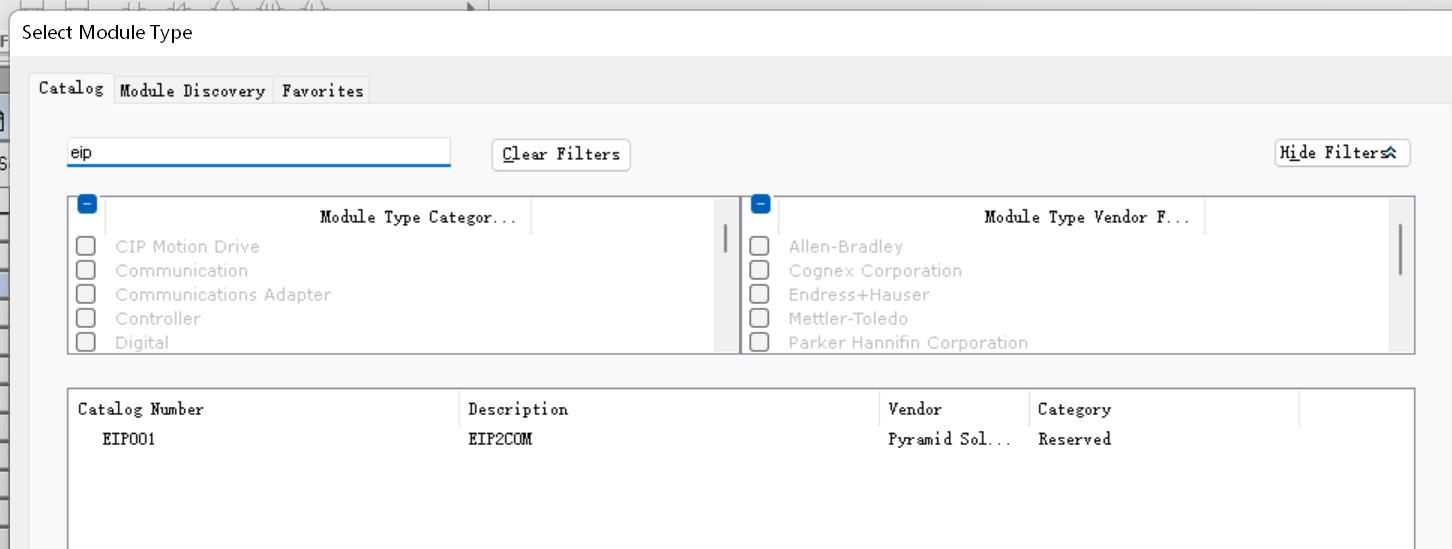

在EIP中搜索MODBUSTCP转EtherNet IP网关模块，模块名称显示为EIP001；

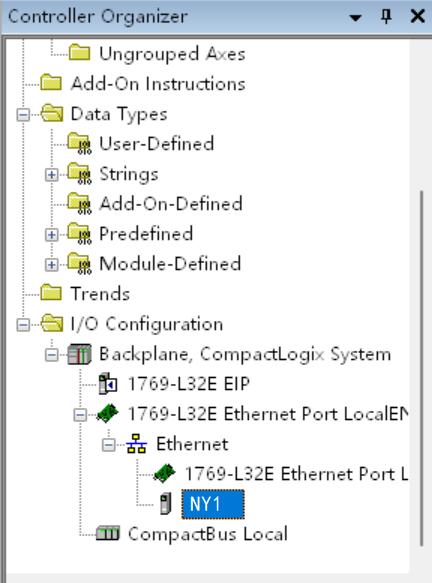

双击MODBUSTCP转EtherNet IP网关模块，进行参数布设；

在此步骤中，设定MODBUSTCP转EtherNet IP网关的设备名称及IP地址，本研究中设备名称为GW1，IP地址为192.168.1.11；

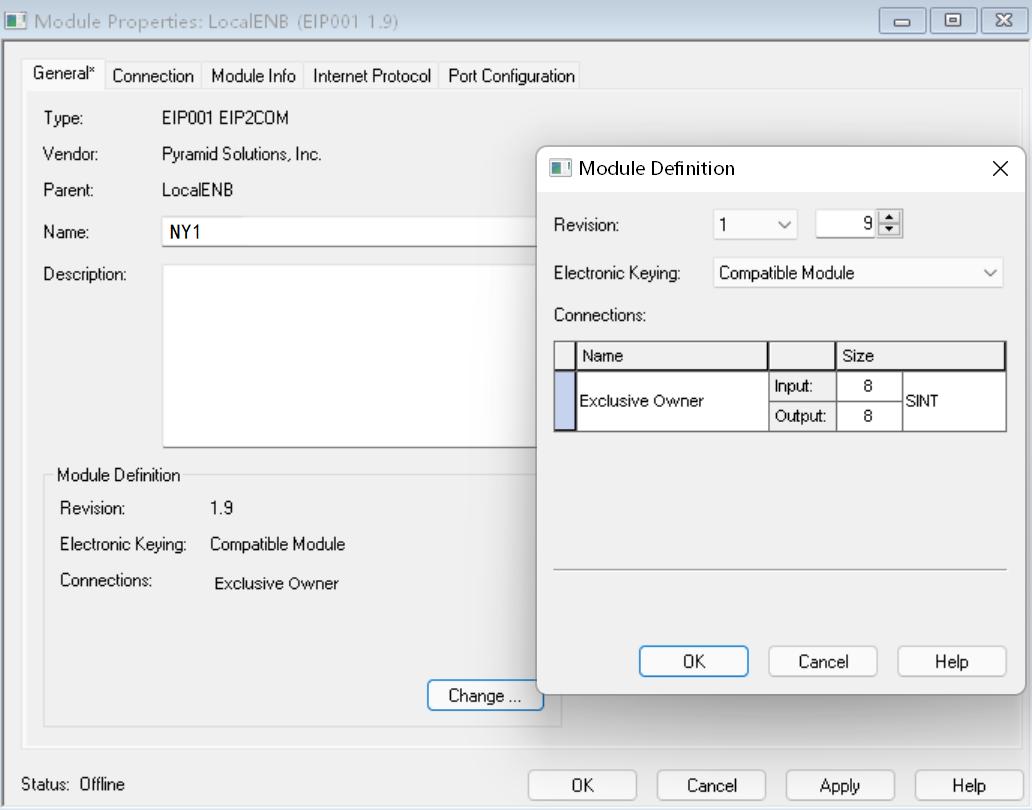

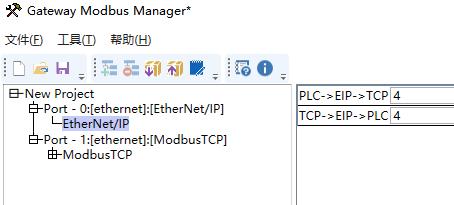

点击“Change”按钮，布设数据输入输出长度，本研究中长度为8字节；

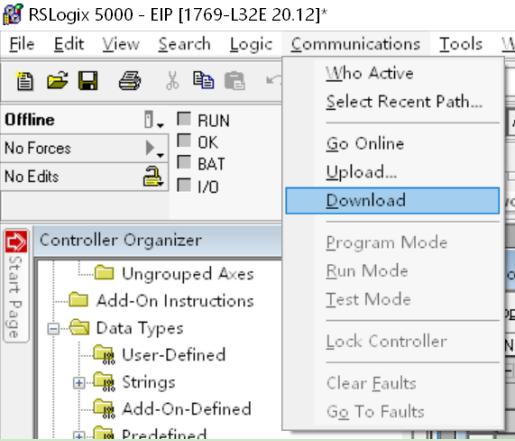

将配置信息下载至PLC；

组态配置完成后，将布设下载至PLC，并对变送器参数进行配置；

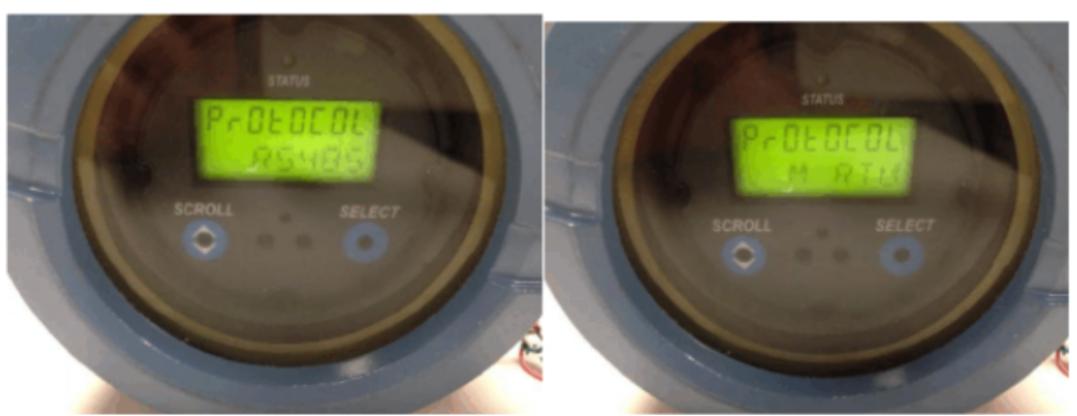

PROTOCOL---选择通讯协议为MTC(MODBUS TCP)

ADDRESSMBUS---设备地址(注意修改设备地址后要退出，需要两个键同时按，出现YES命令后，按右键保存)

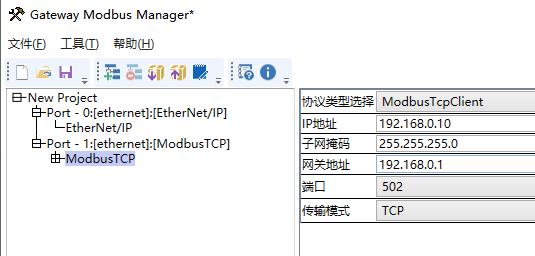

在本研究中，MODBUSTCP转EtherNet IP网关被布设为1号站地址，波特率为9600，数据位为8位，停止位为1位，无校验位，接下来，开始配置MODBUSTCP转EtherNet IP参数。首先安装MODBUSTCP转EtherNet IP网关配置软件，并新建项目，配置MODBUSTCP转EtherNet IP网关的IP地址确保与组态软件中的布设保持一致；

添加读写字节变量

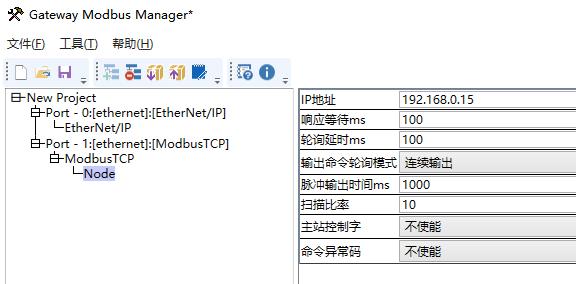

布设MODBUSTCP转EtherNet IP参数（输出命令轮询模式可根据实际需求选择单次发送、连续发送或脉冲发送等）；

布置子站的IP地址，同子站地址完全一致

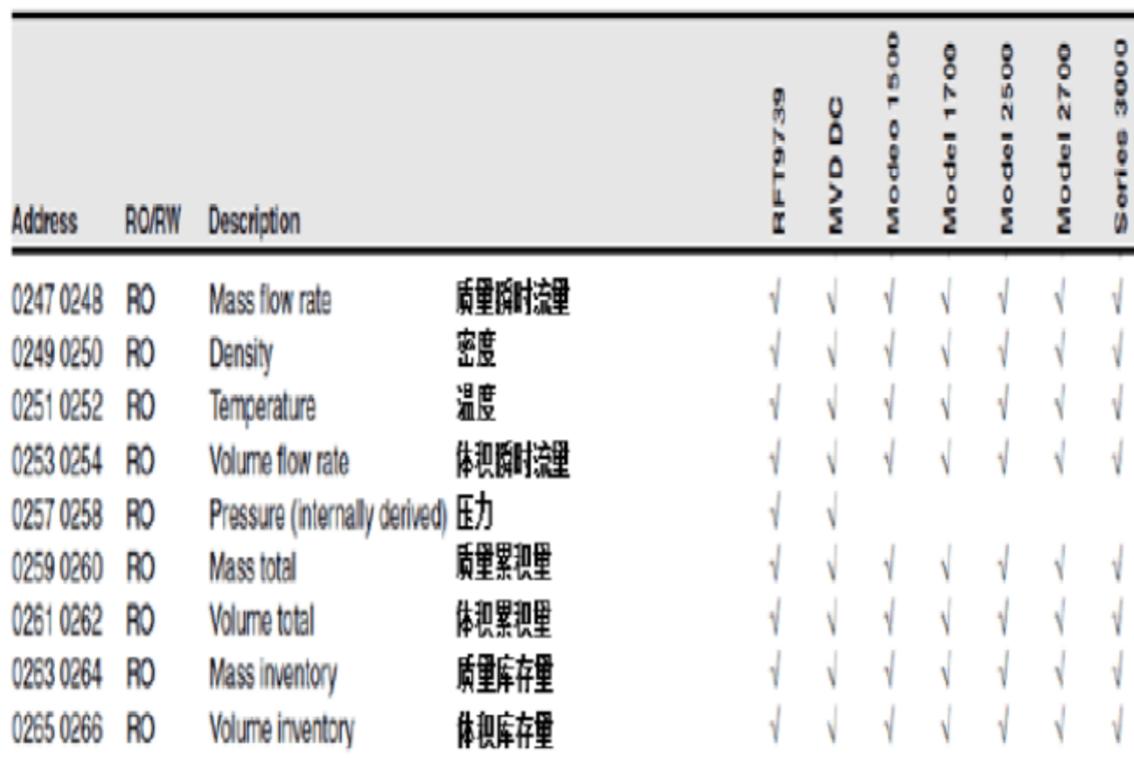

填写MODBUSTCP转EtherNet IP变频器的站号，MODBUSTCP转EtherNet IP从站寄存器地址如下所示，若需读取从站的质量瞬时流量，寄存器地址为247和248，但考虑到地址偏移，实际应使用地址246和247，从MODBUSTCP主站软件中可见，设备地址位于3区，采用04功能码，因此，稳联技术MODBUSTCP转EtherNet IP网关（WL-ABC2004）的MODBUSTCP布设应选择03功能码；

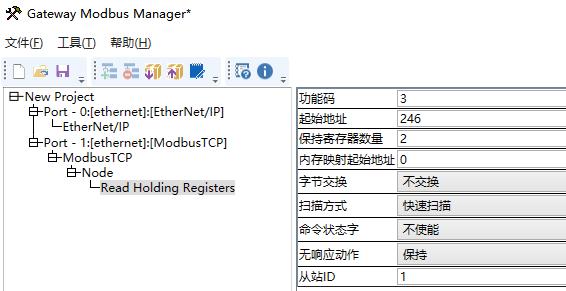

填写MODBUSTCP转EtherNet IP寄存器地址，地址设定为246，寄存器数量为两个。配置完成后保存并下载至网关，随后监控对应的I地址。

本研究案例展示了通过稳联技术MODBUSTCP转EtherNet IP网关（WL-ABC2004）将MODBUSTCP从站设备接入EtherNet IP主站罗克韦尔（AB）PLC1769-L32E通讯网络的具体操作方法，期待与同行进行交流与探讨。
