hysAnalyser特色的TS流编辑、剪辑和转存MP4功能说明

原创
作者头像
hybase
修改于 2025-05-23 16:35:11
修改于 2025-05-23 16:35:11
1080
举报
文章被收录于专栏:ts流分析ts流分析

摘要

hysAnalyser 是一款特色的 MPEG-TS 数据分析工具,融合了常规TS文件的剪辑,拼接,转存功能,可用于平常的视频开发和测试。

本文详细阐述了对MPEG-TS 流的节目ID,名称,PID,时间戳,流类型,裁剪,拼接、转存MP4或MKV格式的操作指南(版本v1.0.005),以便用户知悉和掌握它们,帮助用户快速制作和转存定制化的MPEG-TS素材。极大满足和支持用户全方位测试和验证视频转码,DVB直播、HLS直播推流,终端播放等业务系统的适应性能力。

hysAnalyser 支持主流的MP1/MP2/AAC/AC3/E-AC3,MPEG-1/2/4,H.264/AVC、H.265/HEVC等,另外工具还支持 H.266/VVC, AVS2, AVS3等编码格式。

关于 hysAnalyser 的详细介绍,感兴趣的网友可以参考以下地址

  1. 软件发布 https://zhuanlan.zhihu.com/p/1902174484636631934
  2. 腾讯云-flvAnalyser综述
  3. 腾讯云-hysAnalyser综述
  4. hysAnalyser 从MPEG-TS导出ES功能说明

软件官方地址

Github地址:https://github.com/zymill/hysAnalyser

功能和案例

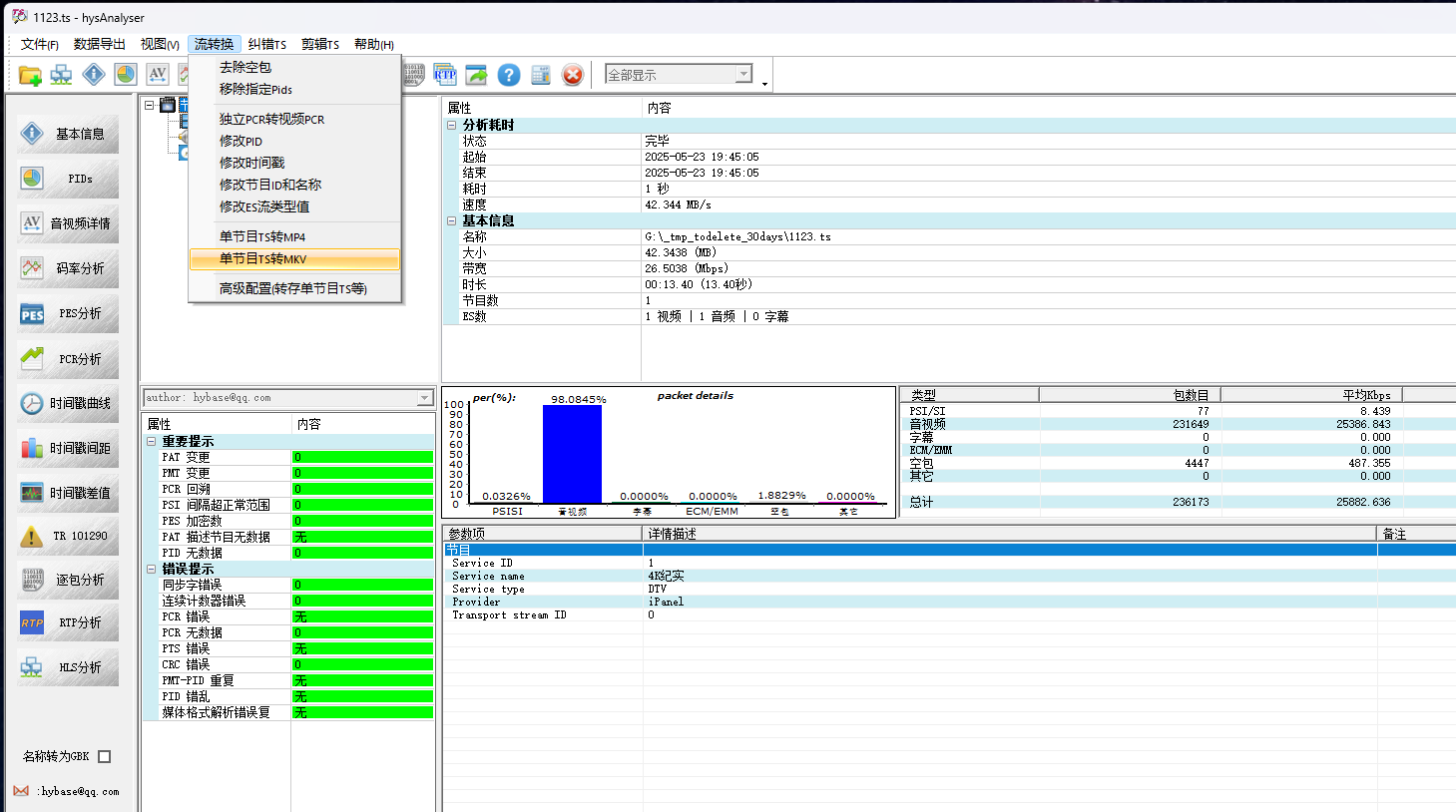

1.流转换总入口

任务启动成功后,从菜单栏的流转换可以进入多种 MPEG-TS的编辑和转换功能,如下图所示。

2.单节目转存MP4、MKV

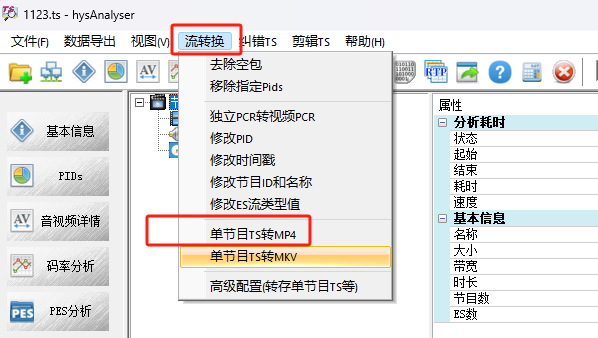

菜单入口

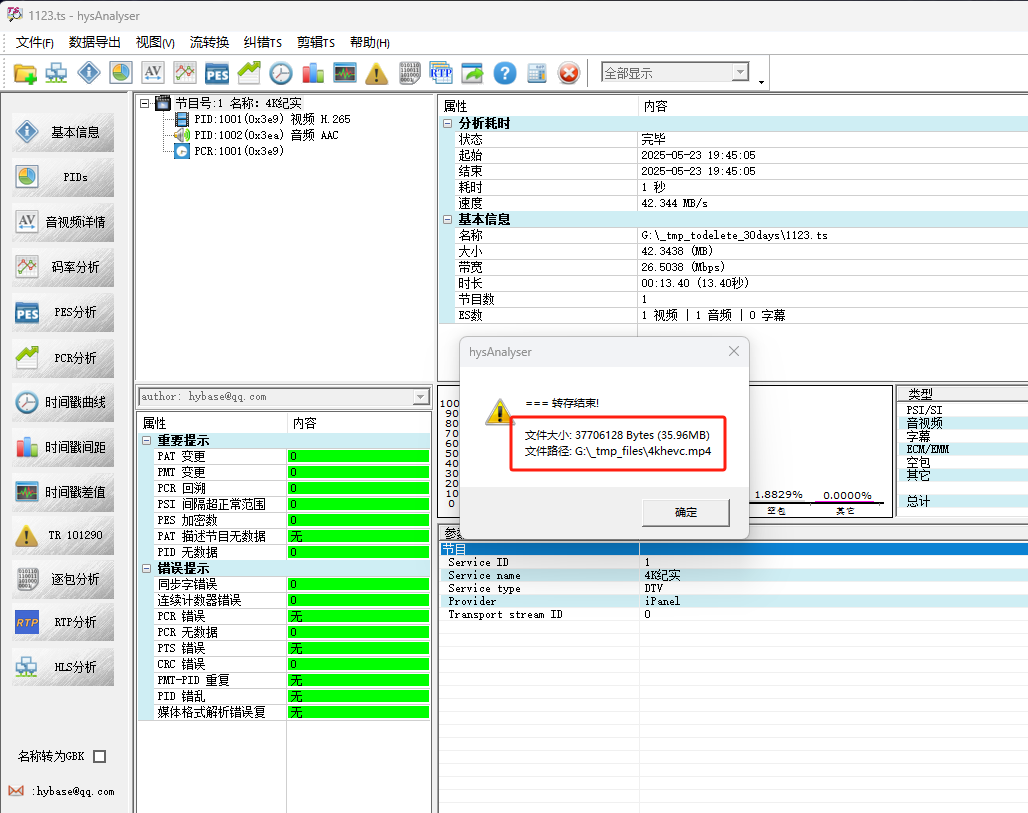

转存结果

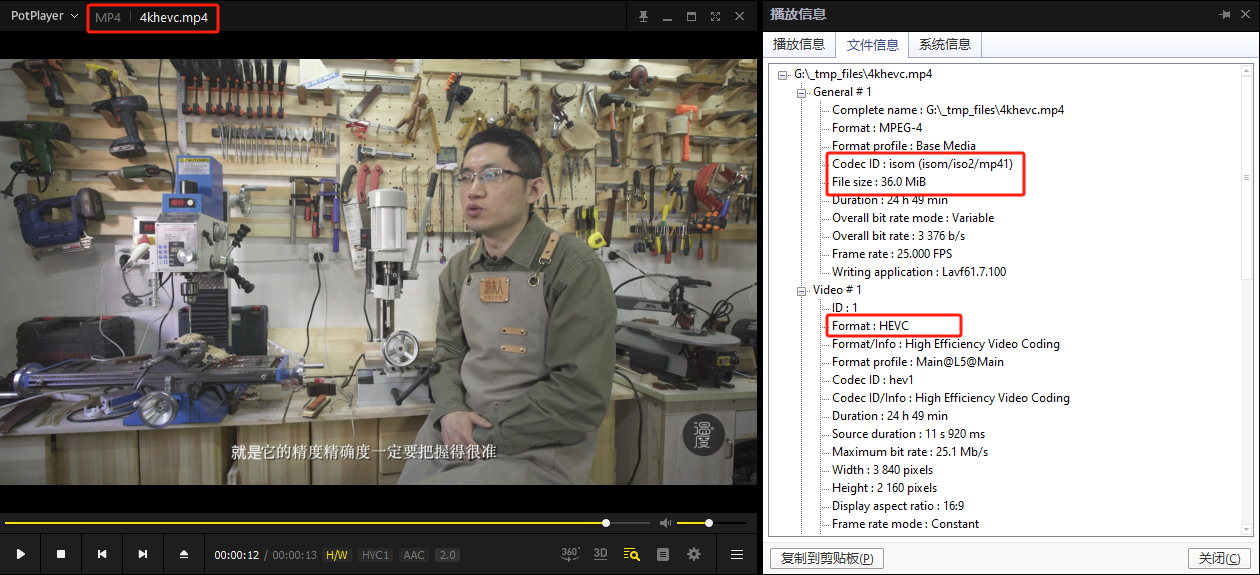

转存结果验证

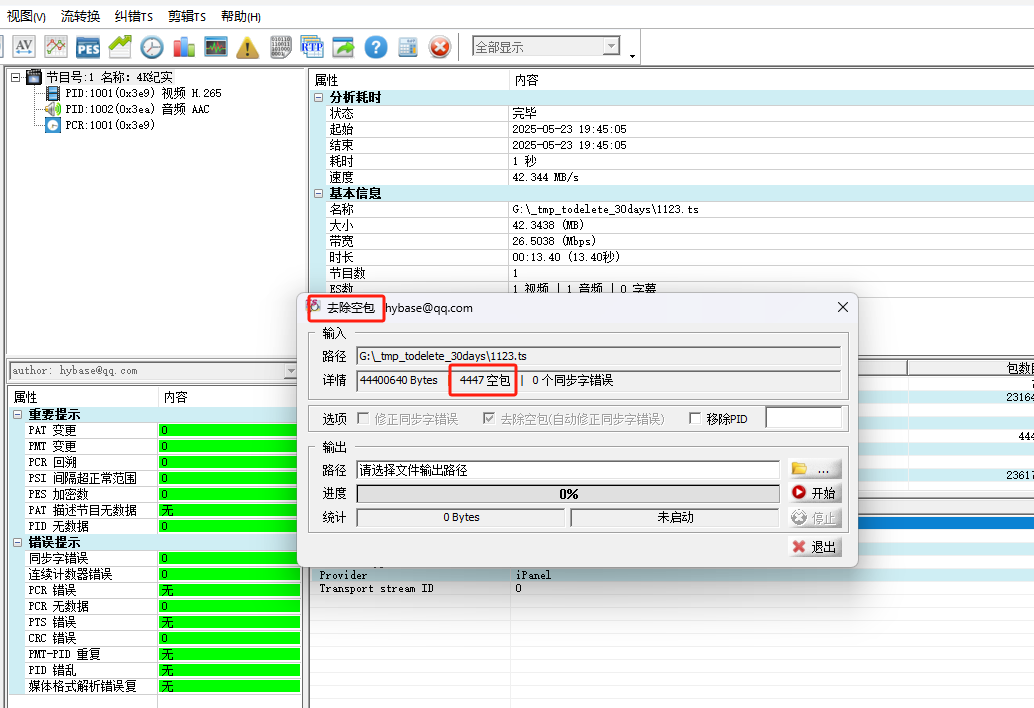

3.移除空包

简易功能之一,移除流中的空包

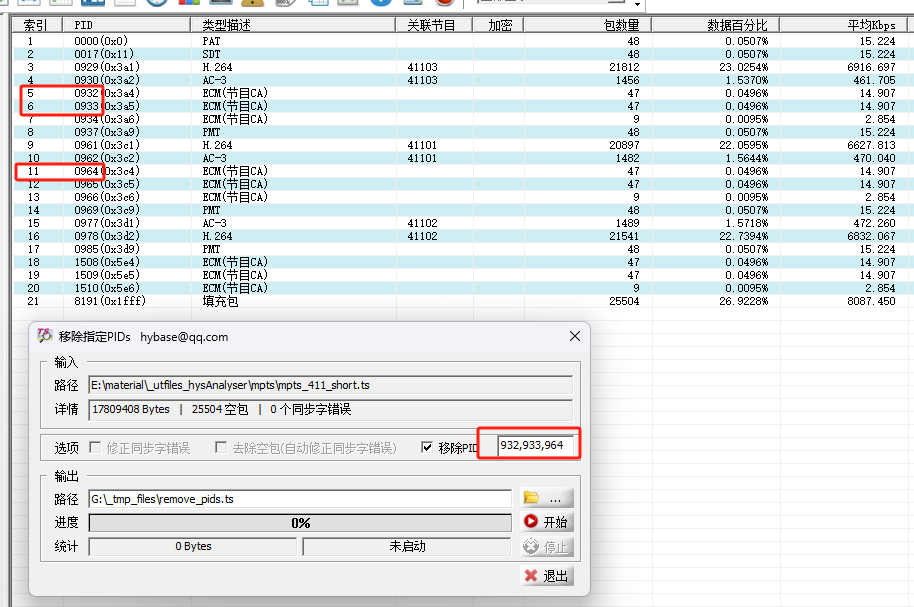

4.移除指定的PID

多个PID用逗号隔开。案例如下

移除前后的对比结果

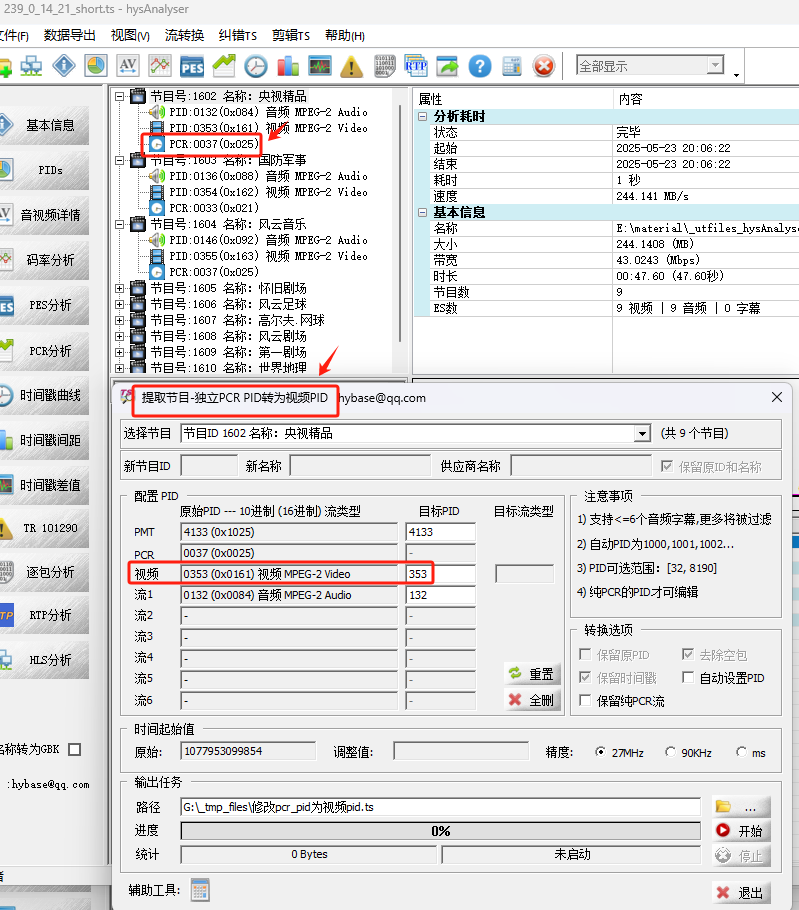

5.将独立PCR PID修改为视频PID

有时候 MPEG TS流的PCR是独立PID,下图是一个案例。如果用户需将PCR转换成视频PID,可以参考下面的方法做编辑。

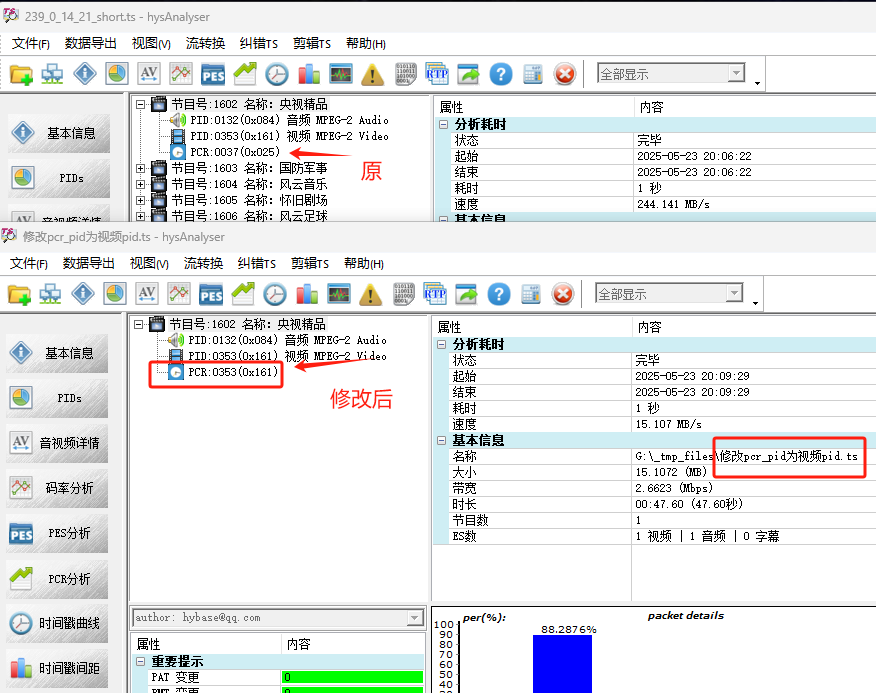

修改后的结果

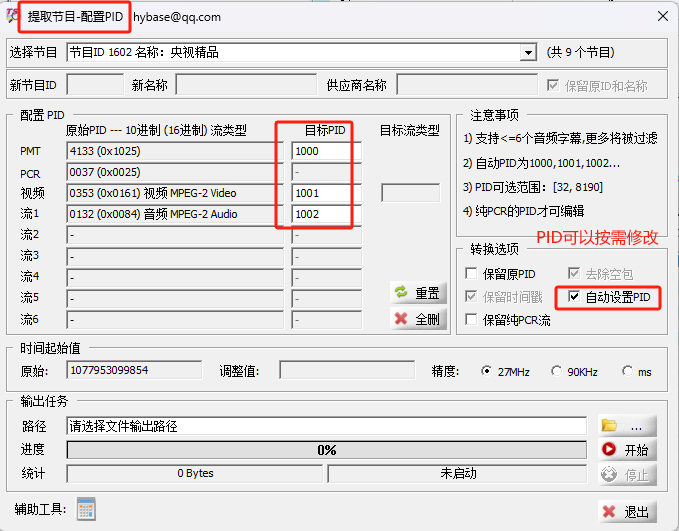

6.编辑节目的PID

如图所示,用户可以根据自身需要将节目PID重置(包括PMT,视频,音频,字幕等)

便捷方法:自动设置PID将从1000累加。

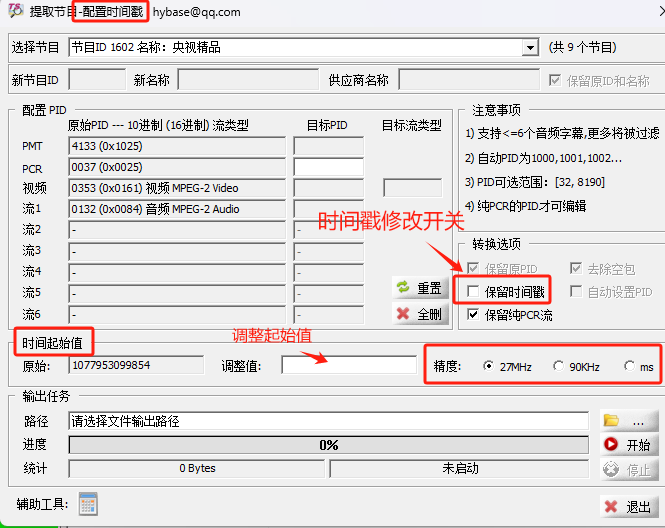

7.修改流的时间戳

如图所示,用户可以根据需要,修改编辑流时间戳的起始值(可以用于素材制作)

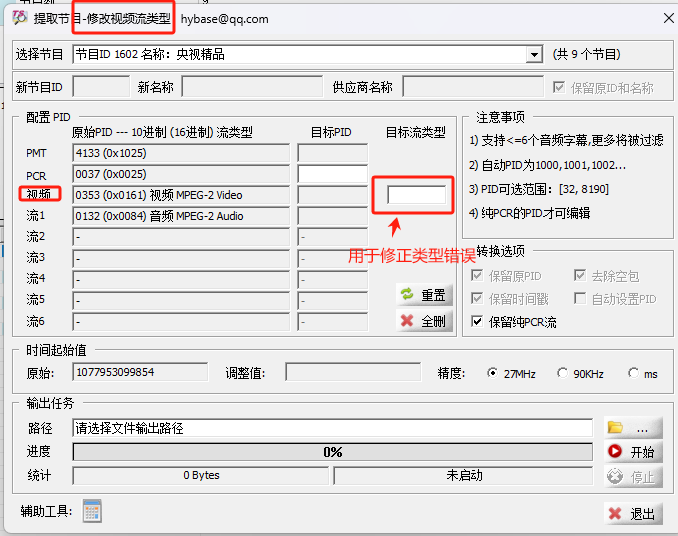

8.修改视频流类型(纠错功能)

遇到视频流类型错误的素材,可以通过下面方法做修改。比方说将 MPEG2-Video (2) 修改为 H.264 (27),该功能需要用户了解MPEG-2 system中的流类型定义值,这里提供一些基本类型。

代码语言:c++
AI代码解释
复制
	STREAM_TYPE_VIDEO_MPEG1          = 0x01,  /**< MPEG1 VIDEO (11172-2)                                       */
	STREAM_TYPE_VIDEO_MPEG2          = 0x02,  /**< MPEG2 VIDEO (13818-2)                                       */
	STREAM_TYPE_AUDIO_MPEG1          = 0x03,  /**< MPEG1 Layer 2 AUDIO(11172-3)                                */
	STREAM_TYPE_AUDIO_MPEG2          = 0x04,  /**< MPEG2 Layer 2 AUDIO(13818-3)                                */
	STREAM_TYPE_PRIVATE_SECTION      = 0x05,  /**< ITU-T Rec. H.222.0 | ISO/IEC 13818-1 private_sections         */
	STREAM_TYPE_PRIVATE_DATA         = 0x06,  /**< descriptor defined in EN 300468: maybe AC-3                   */
	STREAM_TYPE_AUDIO_MPEG2L3        = 0x07,  /**< MPEG2 Layer 3 AUDIO                                           */
	STREAM_TYPE_DSM_CC               = 0x08,  /**< Rec. ITU-T H.222.0 | ISO/IEC 13818-1 Annex A DSM-CC  */
	STREAM_TYPE_H222_ATM             = 0x09,  /**< Rec. ITU-T H.222.1  */
	STREAM_TYPE_DSM_CC_A             = 0x0A,  /**< ISO/IEC 13818-6 type A (DSM-CC)                               */
	STREAM_TYPE_DSM_CC_B             = 0x0B,  /**< ISO/IEC 13818-6 type B (DSM-CC)                               */
	STREAM_TYPE_DSM_CC_C             = 0x0C,  /**< ISO/IEC 13818-6 type C (DSM-CC)                               */
	STREAM_TYPE_DSM_CC_D             = 0x0d,  /**< ISO/IEC 13818-6(Extensions for DSM-CC) type D                 */
	STREAM_TYPE_H222_AUX             = 0x0e,  /**< Rec. ITU-T H.222.0 | ISO/IEC 13818-1 auxiliary                */
	STREAM_TYPE_AUDIO_AAC            = 0x0F,  /**< ISO/IEC 13818-7 Audio with ADTS transport syntax(usually AAC) */
	STREAM_TYPE_VIDEO_MPEG4          = 0x10,  /**< ISO/IEC 14496-2 Visual - MPEG4 Video                          */
	STREAM_TYPE_AUDIO_AAC_LATM       = 0x11,  /**< ISO/IEC 14496-3 Audio with LATM transport syntax(LATM AAC)    */

	STREAM_TYPE_MPEG4_PES            = 0x12,  /**< ISO/IEC 14496-1 SL-packetized stream or FlexMux stream carried in PES packets  */
	STREAM_TYPE_MPEG4_SECTIONS       = 0x13,  /**< ISO/IEC 14496-1 SL-packetized stream or FlexMux stream carried in ISO/IEC 14496_sections  */
	STREAM_TYPE_MPEG2_SDP            = 0x14,  /**< ISO/IEC 13818-6 Synchronized Download Protocol */
	STREAM_TYPE_META_PES             = 0x15,  /**< Metadata carried in PES packets */
	STREAM_TYPE_META_SECTION         = 0x16,  /**< Metadata carried in metadata_sections */
	STREAM_TYPE_META_DSMCC_DATA      = 0x17,  /**< Metadata carried in ISO/IEC 13818-6 Data Carousel */
	STREAM_TYPE_META_DSMCC_OBJECT    = 0x18,  /**< Metadata carried in ISO/IEC 13818-6 Object Carousel */
	STREAM_TYPE_META_DSMCC_SDP       = 0x19,  /**< Metadata carried in ISO/IEC 13818-6 Synchronized Download Protocol */
	STREAM_TYPE_MPEG2_IPMP           = 0x1a,  /**< IPMP stream (defined in ISO/IEC 13818-11, MPEG-2 IPMP) */
	STREAM_TYPE_VIDEO_H264           = 0x1B,  /**< ITU-T Rec.H.264 | ISO/IEC 14496-10 Video */
	STREAM_TYPE_AUDIO_MPEG4_AAC      = 0x1c,  /**< ISO/IEC 14496-3 Audio, without using any additional transport syntax, such as DST, ALS and SLS */
	STREAM_TYPE_MPEG4_TEXT           = 0x1d,  /**< ISO/IEC 14496-17 Text  */
	STREAM_TYPE_AUX_VIDEO            = 0x1e,  /**< Auxiliary video stream as defined in ISO/IEC 23002-3  */
	STREAM_TYPE_VIDEO_H264_SVC       = 0x1f,  /**< SVC video sub-bitstream of an AVC video stream conforming to one or more profiles defined in Annex G of Rec. ITU-T H.264 | ISO/IEC 14496-10 */
	STREAM_TYPE_VIDEO_H264_MVC       = 0x20,  /**< MVC video sub-bitstream of an AVC video stream conforming to one or more profiles defined in Annex H of Rec. ITU-T H.264 | ISO/IEC 14496-10 */
	STREAM_TYPE_VIDEO_JPEG_2000      = 0x21,  /**< Video stream conforming to one or more profiles as defined in Rec. ITU-T T.800 | ISO/IEC 15444-1  */
	STREAM_TYPE_VIDEO_MPEG2_3D       = 0x22,  /**< Additional view Rec. ITU-T H.262 | ISO/IEC 13818-2 video stream for service-compatible stereoscopic 3D services  */
	STREAM_TYPE_VIDEO_MPEG4_3D       = 0x23,  /**< Additional view Rec. ITU-T H.264 | ISO/IEC 14496-10 video stream conforming to one or more profiles defined in Annex A for service-compatible stereoscopic 3D services */
	STREAM_TYPE_VIDEO_H265           = 0x24,  /**< Rec. ITU-T H.265 | ISO/IEC 23008-2 video stream or an HEVC temporal video sub-bitstream */
	STREAM_TYPE_VIDEO_H265_SUBSET    = 0x25,  /**< HEVC temporal video subset of an HEVC video stream conforming to one or more profiles defined in Annex A of Rec. ITU-T H.265 | ISO/IEC 23008-2 */
	STREAM_TYPE_VIDEO_H264_MVCD      = 0x26,  /**< MVCD video sub-bitstream of an AVC video stream conforming to one or more profiles defined in Annex I of Rec. ITU-T H.264 | ISO/IEC 14496-10  */
	STREAM_TYPE_VIDEO_H266           = 0x32,  /**< VVC video stream or an VVC temporal video sub-bitstream conforming to one or more profiles defined Annex A of Rec. ITU-T H.266 | ISO/IEC 23090-3 Versatile video coding(VVC) */
	STREAM_TYPE_VIDEO_H266_SUBSET    = 0x33,  /**< VVC temporal video subset of an VVC video stream conforming to one or more profiles defined in Annex A of Rec. ITU-T H.266 | ISO/IEC 23090-3 Versatile video coding(VVC) */

	STREAM_TYPE_VIDEO_CAVS           = 0x42,  /**< CAVS                                                          */
	STREAM_TYPE_VIDEO_DIRAC          = 0xD1,  /**< Dirac                                                         */
	STREAM_TYPE_VIDEO_AVS2           = 0xD2,  /**< Video:AVS2-P2/IEEE1857.4                                      */
	STREAM_TYPE_VIDEO_AVS3           = 0xD4,  /**< Video:AVS3-P2/IEEE1857.10                                     */
	STREAM_TYPE_AUDIO_AVS3           = 0xD5,  /**< Video:AVS3-P2/IEEE1857.10                                     */
	STREAM_TYPE_VIDEO_VC1            = 0xEA,  /**< VC1                                                           */

	STREAM_TYPE_IPMP                 = 0x7F,  /**< IPMP stream                                                   */
	STREAM_TYPE_AUDIO_AC3            = 0x81,  /**< Audio per ATSC A/53B[2] Annex B: AC3 AUDIO                    */
	STREAM_TYPE_AUDIO_DTS            = 0x82,  /**< Audio: Digital Theater Systems                                */
	STREAM_TYPE_AUDIO_TRUEHD         = 0x83,  /**< Audio: true high definition                                   */
	STREAM_TYPE_AUDIO_EAC3           = 0x87,  /**< Audio per ATSC A/53B[2] Annex B: E-AC3 AUDIO                  */

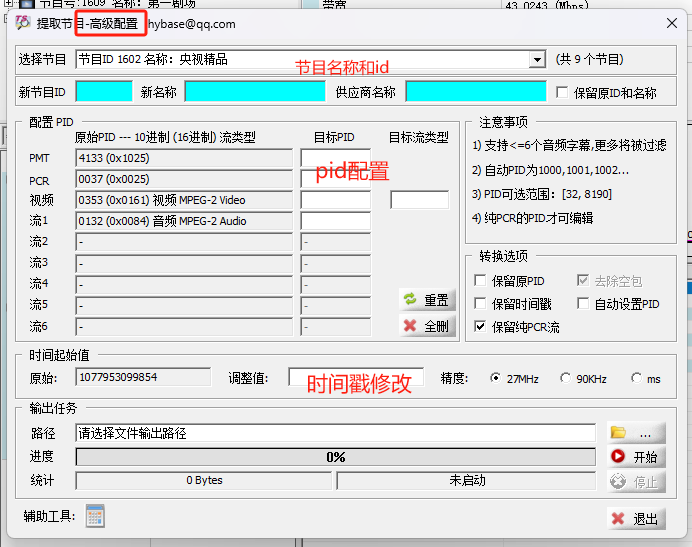

9.高级配置 (多功能组合)

前面依次是独个功能的说明,大部分情况下,用户可能需要多种功能的综合,常有:

  • 修改节目id和名称
  • pid配置
  • 时间戳修改(PCR、DTS,PTS)
  • 视频流类型的修改(这个通常不是必须的)

转换选项中提供了快捷开关,降低用户的配置难度。

具体功能,可以实际验证

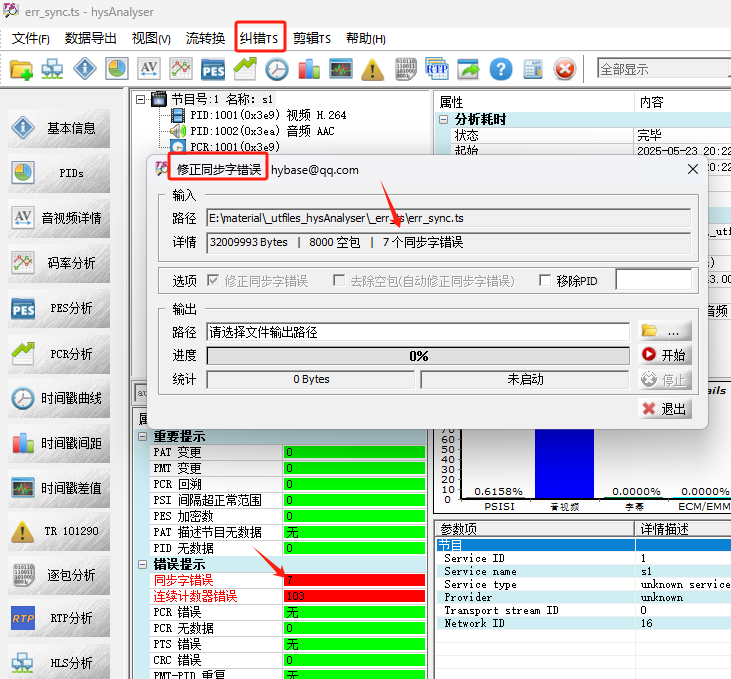

10.纠错TS

通过纠错,可以将文件中的同步字错误的数据删除,最终保存为新文件。

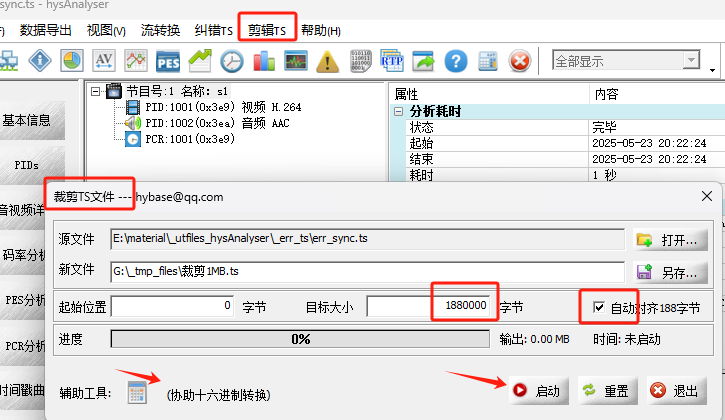

11.剪辑TS

TS文件的裁剪

可用于:

  • 大文件裁剪成小文件
  • 通过逐包分析,定位到关键帧位置,将不完整ES帧数据移除。
  • 该功能也可以用于其他文件类型的裁剪处理。
  • 188字节对齐仅仅是为了MPEG-TS裁剪

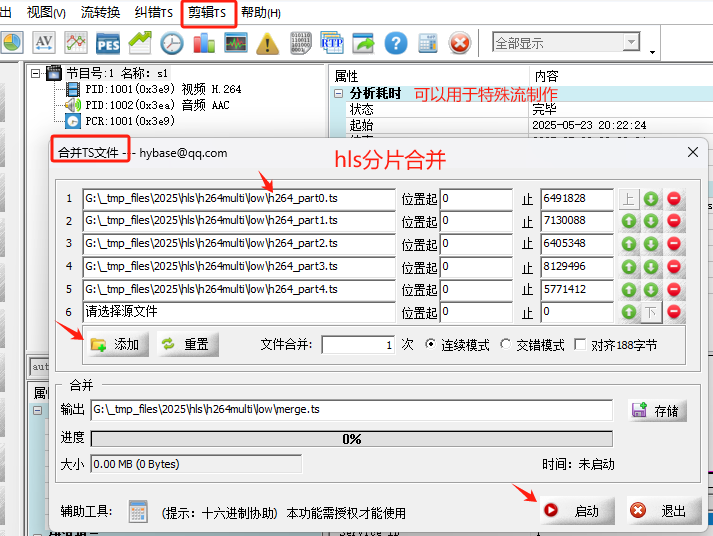

多个TS文件的简单拼接

可用于:

  • HLS分片的拼接,合成一个整体文件
  • 制作特殊素材
  • 结合前面的时间戳编辑,PID编辑,可以制作更多特色的测试素材。 比方:PAT变化,PMT变化,视频分辨率变化,音轨变化等等。 这些场景在实际商用环境都不少见。为了适应这些变化,这些素材可以用于检验自己的程序。

总之,上面介绍的功能,大部分都是笔者自身工作中常用的功能。希望对感兴趣的网友有所帮助。

这些功能都属于工具的附加功能,真正需要的网友,可以通过软件的注册授权后使用。注册和授权方法,可以点击下面知乎或GitHub的地址。

参考地址

  1. 软件发布 https://zhuanlan.zhihu.com/p/1902174484636631934
  2. 腾讯云-flvAnalyser综述
  3. 腾讯云-hysAnalyser综述 --- 一个特色 MPEG TS分析工具
  4. hysAnalyser 从MPEG-TS导出ES功能说明
  5. Github地址:https://github.com/zymill/hysAnalyser
