EtherCAT 网络拓扑结构

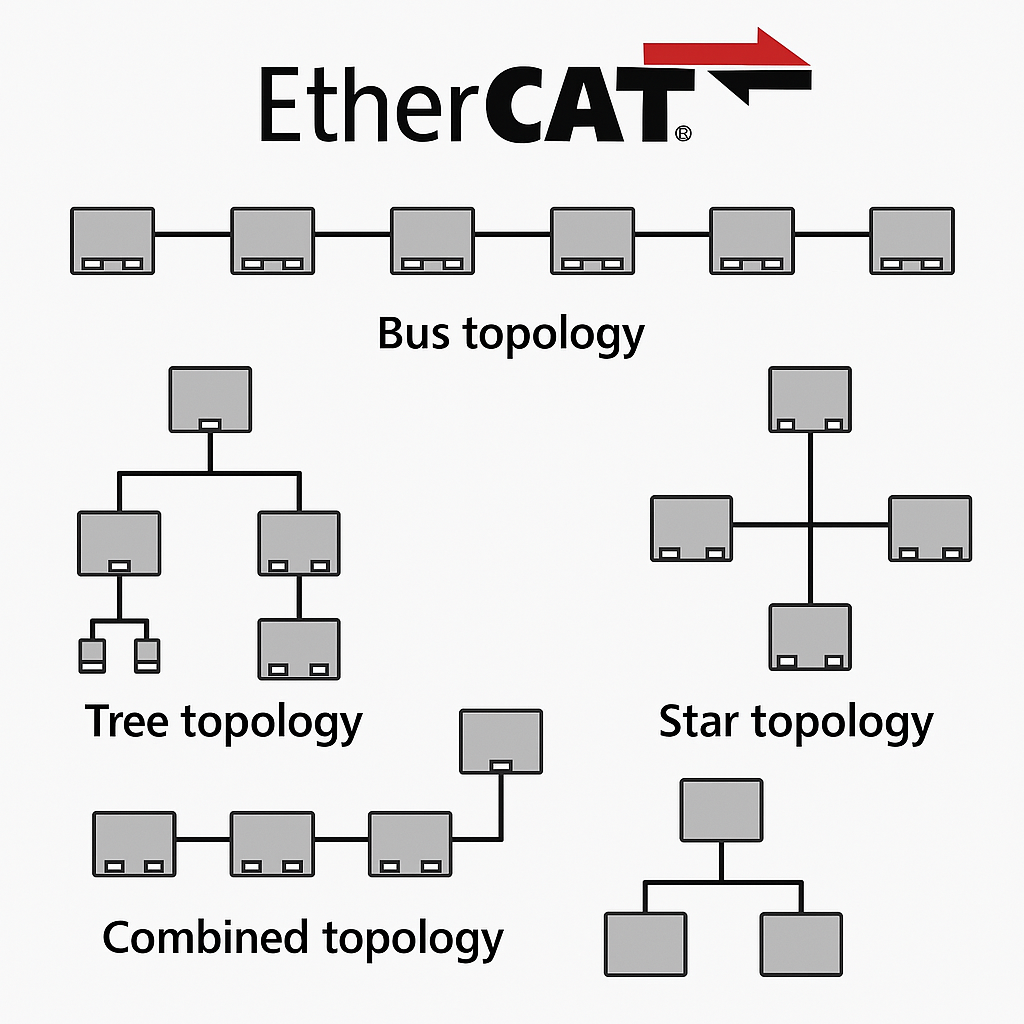

EtherCAT 网络拓扑结构具有极高的灵活性和适应性，能够支持多种拓扑形式，包括总线形、树形和星形，从而满足不同工业应用场景的需求。这种灵活性使得以太网的应用更加广泛，而不仅仅局限于现场总线系统。

灵活的拓扑选择

EtherCAT 可以采用总线形结构，这种结构源于传统的现场总线，特别适合工业自动化场景，在保持低成本的同时，确保通信的高效性。同时，还可以采用树形或星形结构，这些拓扑形态的组合有助于优化系统布线，使其更加适应复杂的生产环境。

所有的接口都集成在耦合器上，这意味着无需使用额外的交换机，即可完成整个网络的通信。当然，在一些特定应用中，EtherCAT 也可以采用传统的基于交换机的星形以太网拓扑，进一步拓展布线方式的可选范围。

多样化的传输媒介

为了提高系统布线的灵活性，EtherCAT 支持多种传输介质。例如：

标准以太网插接电缆：采用 100BaseTX 以太网模式或 E 总线进行数据传输，兼具成本优势和易用性。

光纤（PFO）：适用于特殊应用场景，特别是在高干扰环境下，其抗干扰能力较强。

铜缆与光纤的组合：可以结合交换机或媒介转换器，进一步优化网络连接。

在传输距离方面，快速以太网支持设备之间最长 100 米的通信，而E-bus则保证10 米的设备间隔。用户可以根据实际应用需求，自由选择合适的网络技术，以满足不同的安装要求。

可扩展性与自动化配置

EtherCAT 具有高度的可扩展性，整个系统最多可容纳 65535 个设备，理论上支持的网络规模近乎无限。这一特性使其成为大规模工业自动化系统的理想选择。

此外，EtherCAT 还具备自动地址分配功能，用户无需手动设置 IP 地址，即可完成设备的快速部署。这不仅降低了维护和配置的难度，还提升了整个系统的运行效率。

总结

EtherCAT 网络结构的可定制性极高，可以自由选择总线形、树形、星形或混合拓扑结构，适应各种工业场景。其灵活的布线方式、广泛的传输介质选择、高可扩展性以及自动化配置功能，使其成为现代工业自动化领域的重要技术之一，为提高生产效率和稳定性提供了强大的支持。
