BGP路由协议之联邦大法

用户5921339

发布于 2025-05-22 11:03:03

1640

在大型自治系统（AS）中，传统的iBGP全连接架构面临严峻挑战。当网络规模扩展到数百台路由器时，维护n(n-1)/2的会话连接不仅消耗设备资源，更增加了路由策略管理的复杂度。BGP联邦（BGP Confederation）作为解决这一难题的关键技术，通过逻辑分区的创新设计，在保持AS整体性的同时实现了路由管理的层级化。来自IT人家公众号

联邦的相关特性

在联邦内部保留联邦外部的NEXT HOP属性
公布给联邦的路由的MED属性在整个联邦范围内予以保留
路由的LOCAL_PREF属性在整个联邦范围内予以保留
在联邦范围内，将成员AS号压入AS PATH,但不公布到联邦外，并且使用TYPE3、4的AS PATH
AS PATH中的联邦AS号用于在联邦内部避免环路

通过将AS123定义为联邦AS（大AS），同时在联邦AS中创建成员AS（小AS：AS64512和64513），则可以解决IBGP路由传递的问题。

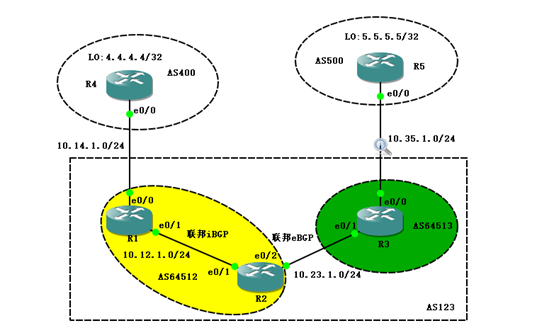

图中R1与R2之间是联邦iBGP关系，而R2与R3之间是联邦eBGP关系，在联邦内部，R1与R2都是属于AS64512，R3属于AS64513，但是对于联邦外部来说，R1、R2、R3都是AS123，外部根本不知道有AS64512和AS64513的存在。

R1、R2、R3、R4、R5之间使用全部直连口建立BGP邻居关系。

R1配置：

router bgp 64512  ! 使用联邦成员AS号（64512）建立BGP
 bgp log-neighbor-changes
 bgp confederation identifier 123 ! 对联邦外的AS通告自己的真实AS号
 no bgp default ipv4-unicast
 neighbor 10.12.1.2 remote-as 64512
 neighbor 10.14.1.4 remote-as 400
 !
 address-family ipv4
  redistribute connected
  neighbor 10.12.1.2 activate
  neighbor 10.14.1.4 activate
 exit-address-family
!

R2配置：

router bgp 64512
 bgp log-neighbor-changes
 bgp confederation identifier 123
 bgp confederation peers 64513
 no bgp default ipv4-unicast
 neighbor 10.12.1.1 remote-as 64512
 neighbor 10.23.1.3 remote-as 64513
 !
 address-family ipv4
  redistribute connected
  neighbor 10.12.1.1 activate
  neighbor 10.23.1.3 activate
 exit-address-family
!

对于R2而言，R2是一个普通的EBGP邻居（AS64513），而且跟我没有一点关系，联邦的建立就会有问题，因此还需要在R2上增加bgp confederation peers 64513命令，R2将AS64513视为它的联邦eBGP peer，如果联邦内有多个成员AS，那么本地需指定多个peers，命令：bgp confederation peers xx yy zz

R3配置：

router bgp 64513
 bgp log-neighbor-changes
 bgp confederation identifier 123
 bgp confederation peers 64512
 no bgp default ipv4-unicast
 neighbor 10.23.1.2 remote-as 64512
 neighbor 10.35.1.5 remote-as 500
 !
 address-family ipv4
  redistribute connected
  neighbor 10.23.1.2 activate
  neighbor 10.35.1.5 activate
 exit-address-family
!

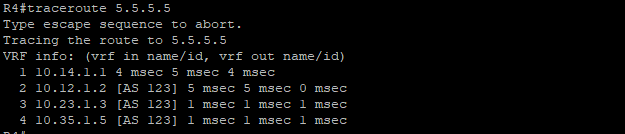

配置完成后在R4上trace到R5的lo接口地址：

AS_PATH路径属性的四种类型

AS_SEQUENCE：有序AS号集合
AS_CONFED_SEQUENCE：联邦有序AS号集合
AS_SET：无序AS号集合
AS_CONFED_SET：联邦无序AS号集合

在R4上启用loopback1接口，并分配IP地址

interface Loopback1
 ip address 44.1.1.1 255.255.255.255
!

R1上的BGP表：

     Network          Next Hop            Metric LocPrf Weight Path
*>  44.1.1.1/32      10.14.1.4                0             0 400 ?

R2上的BGP表：

     Network          Next Hop            Metric LocPrf Weight Path
 *>i 44.1.1.1/32      10.14.1.4                0    100      0 400 ?

R3上的BGP表：

     Network          Next Hop            Metric LocPrf Weight Path
 *>  44.1.1.1/32      10.14.1.4                0    100      0 (64512) 400 ?

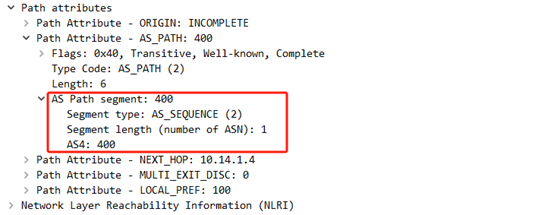

在R2的e0/1接口抓包，捕捉NLRI为44.1.1.1/32属性中携带的AS_PATH，AS号为400

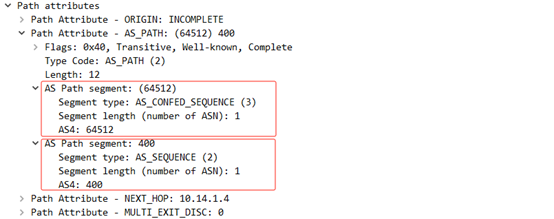

在R3的e0/1接口抓包，捕捉NLRI为44.1.1.1/32属性中携带的AS_PATH，AS号分别为64512，400

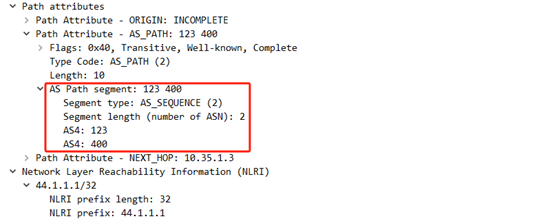

在R5的e0/0接口抓包，捕捉NLRI为44.1.1.1/32属性中携带的AS_PATH，AS号分别为123，400

可以看出AS_CONFED_SEQUENCE属性用于在联邦内防环（该属性不会出联邦），而上面的AS_SEQUENCE属性则会随着44.1.1.1/32的路由被传递给R5，因此在R5上抓包44.1.1.1/32的路由看不到AS_CONFED_SEQUENCE的属性，外部AS将联邦视为单个AS（外部并不知道联邦内部的情况）
