诊断仪进行CAN采样点测试的原理

上一篇分享了如何使用VH6501进行CAN采样点测试。

链接：如何使用VH6501进行CAN采样点测试

有粉丝对诊断仪进行CAN采样点测试的原理不太了解，本篇文章做一个补充说明。

1

初始干扰施加与错误帧记录

首先，通过 VH6501发送 ID 为 0 的报文，共计 100 帧。

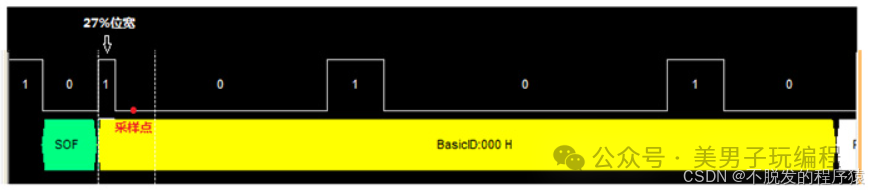

在每一帧报文的第一个 ID 位（即 SOF 后的首个数据位，选择干扰此位可有效降低重同步机制引入的误差）起始边沿的 0% 位置，施加一个宽度为 27% 位宽的干扰脉冲，如下图所示。

依据 CAN 总线三点采样机制，当干扰宽度超过 25% 位宽时（因位时间的最小时间量子 Tq 为 4，两个采样点最大间距为 1/4 位时间，故需干扰覆盖至少两个采样点以确保干扰生效），记录这 100 帧报文中的错误帧数。

由于此时干扰位置距离采样点较远，暂未对采样点产生实质影响，故不会出现错误帧。

2

干扰位置移动与错误帧产生

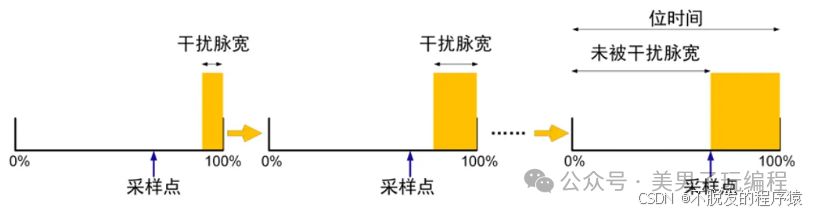

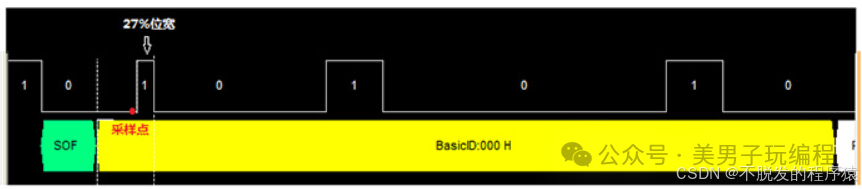

接下来，将 27% 位宽的干扰脉冲以 1% 位宽的步进沿位时间轴向右移动，即干扰脉冲的右边沿逐渐靠近采样点，如下图所示。

随着干扰右移，受总线信号传输延迟及节点内部处理延迟影响，DUT（被测设备）采样时刻的电平与 CANScope 发送的实际电平出现不一致。

这种电平差异会导致 DUT 接收到的 CRC 校验值与自身计算的 CRC 校验值不匹配，进而触发 DUT 主动发送错误帧。

在此过程中，需对每个不同干扰位置对应的错误帧数进行详细记录。随着干扰继续右移，更多采样点受到干扰影响，错误帧数会呈现逐渐增加的趋势。

3

确定采样点位置

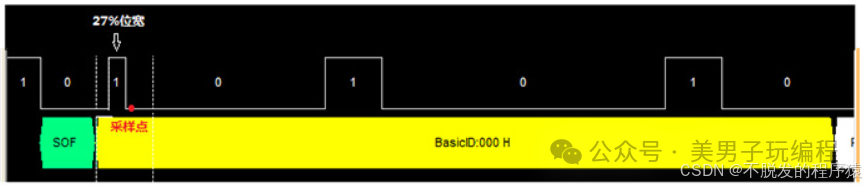

当干扰脉冲继续向右步进，直至其左边沿位置超过采样点时，此时干扰脉冲已完全越过采样点，不再对采样值产生影响，DUT 将不再出现错误帧，如下图所示。

在这一过程中，最后一个导致错误帧出现的干扰位置，即为我们所需确定的采样点位置。通过这种方式，能够精准定位 CAN 总线节点的采样点，为 CAN 总线通信的稳定性分析与优化提供关键依据。
