4G无线计量仪表在MyEMS开源能源管理系统中的应用

MyEMS开源项目简介

MyEMS是行业领先的开源能源管理系统，基于Python语言开发。用于工厂、建筑、商场、数据中心、园区等能源数据采集、处理、分析、报表和展示。还具有设备管理、故障诊断、工单管理、人工智能优化控制等功能。MyEMS由资深专业团队开发维护，源代码基于MIT开源软件许可协议发布。用开源助力实现碳达峰碳中和目标。


系统架构图

4G无线计量仪表简介

无线计量仪表为低压网络设计，用于准确测量三相有功电能。其小巧设计、高精度和丰富功能使其在能源管理中非常实用。支持多种通讯方式，包括RS485、Lora、NB、4G和wifi，用户可根据具体需求选择适合的通讯方式。新增的外置互感器电流采样模式使其安装更为灵活，可应用于各种场合。适合安装于配电箱内，实现对不同区域和负荷的分项电能计量，满足运维监管和电力监控的多样化需求。

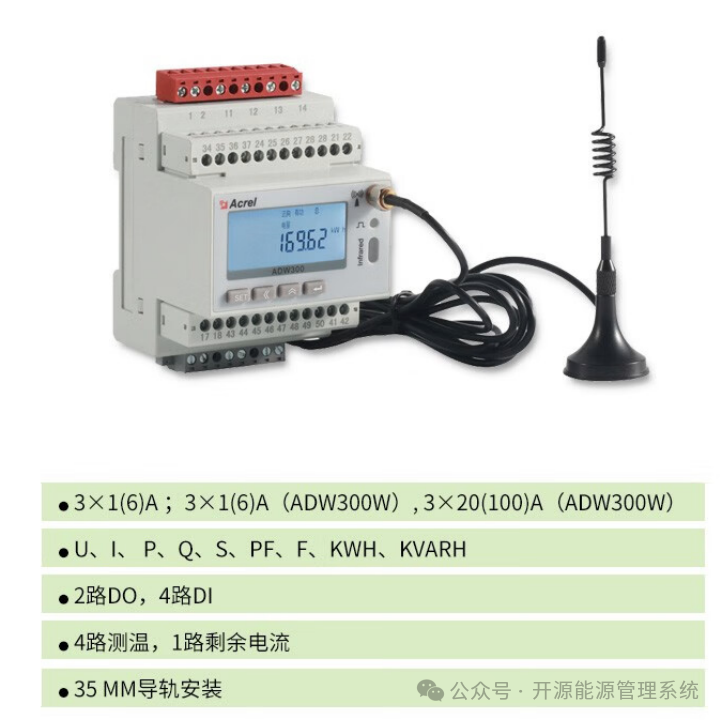

4G无线计量仪表图

本方案中使用4G无线计量仪表采集电量数据，转发为MQTT协议，平台端安装MyEMS开源能源管理系统，由于开源社区版只提供Modbus TCP协议，需采购MyEMS MQTT组件，使用容器化安装部署到服务器。

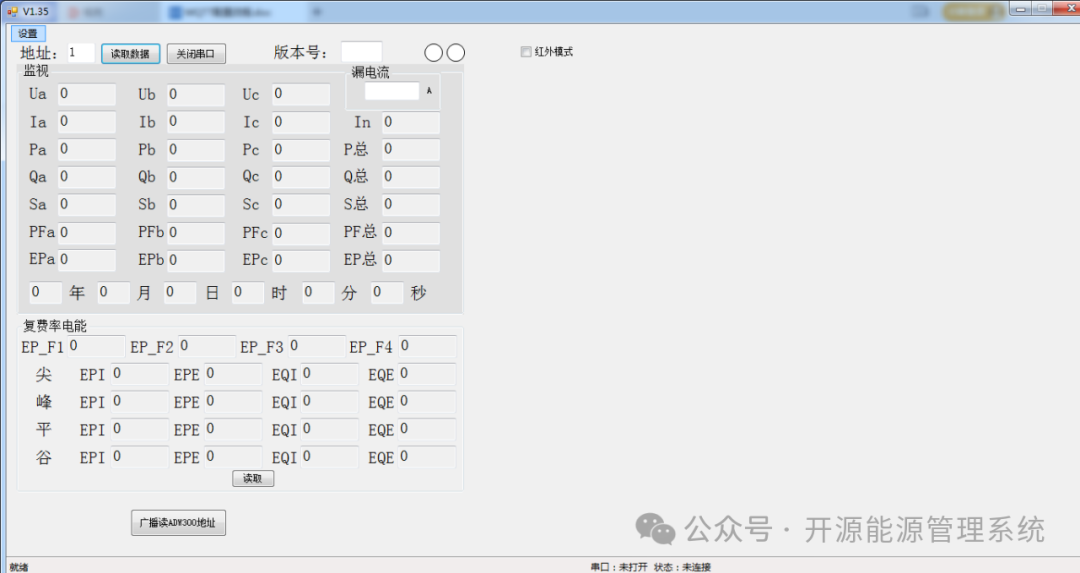

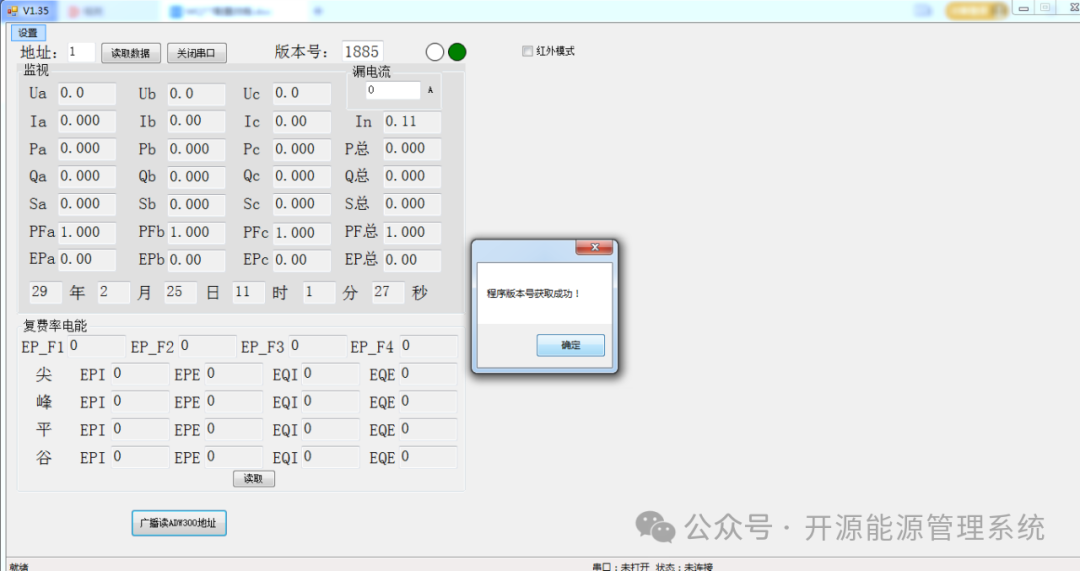

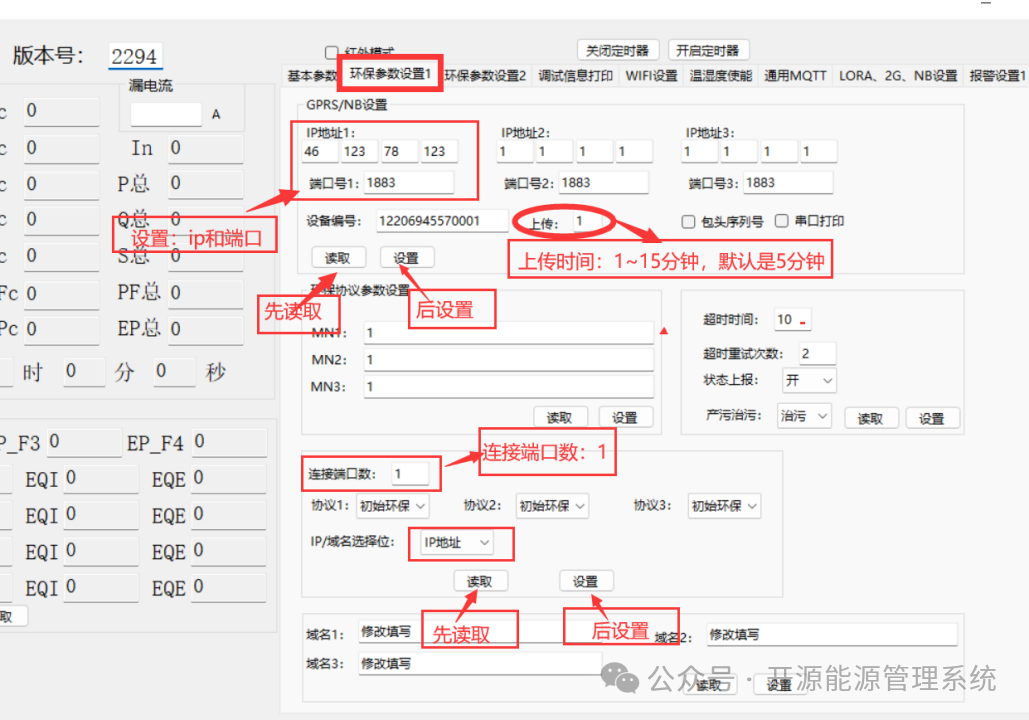

使用软件对4G无线计量仪表进行配置

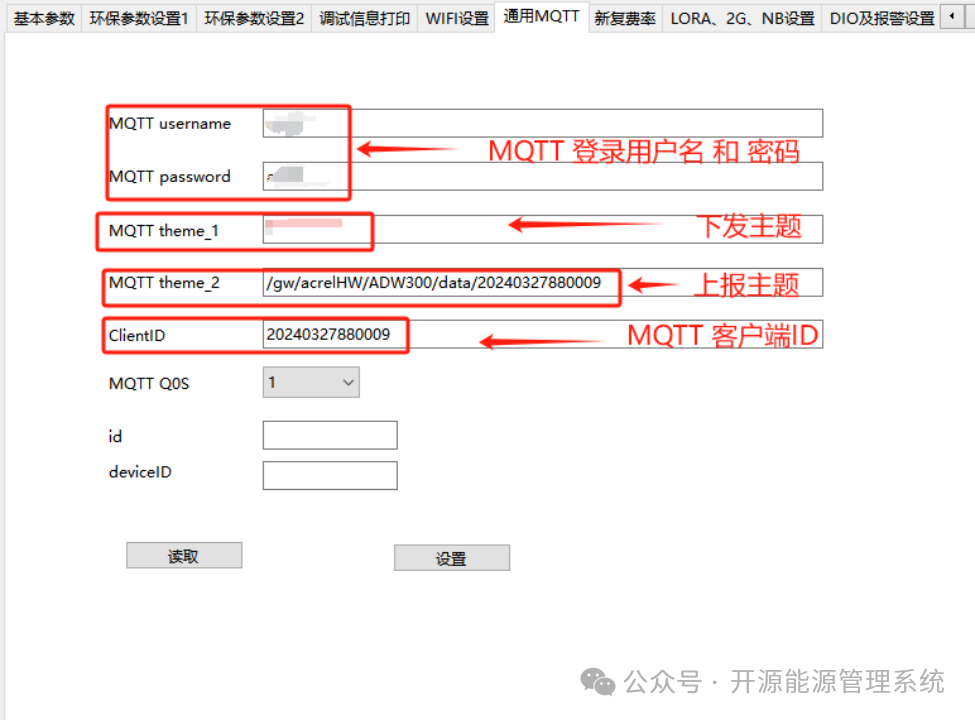

MQTT客户端规约参数图





找到通用MQTT该界面设置MQTT相关参数，同样设置前先读取一下，mqtt-theme1代表下发主题，mqtt-theme2代表上报主题。

MQTT username:MQTT服务器的登录用户名

MQTT password:MQTT服务器的登录密码

MQTT theme_1:平台下主题（默认是不具备改功能，该项需要提前与研发沟通协商定制）

MQTT theme_2:设备上报数据主题（平台可通过订阅该主题接收设备设备上报的实时数据）

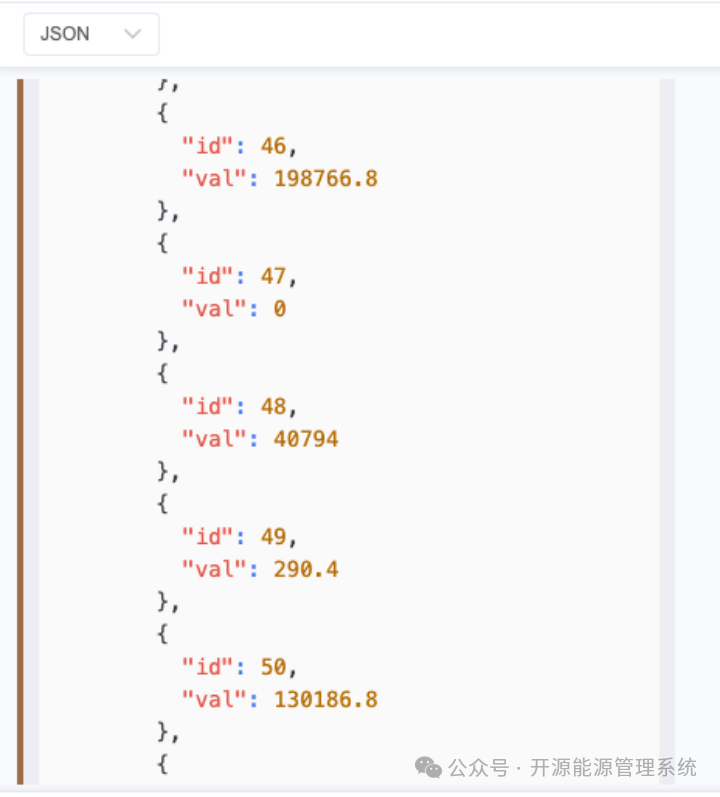

使用MQTTX测试成功收到上报数据


使用容器安装部署MyEMS MQTT数据订阅软件

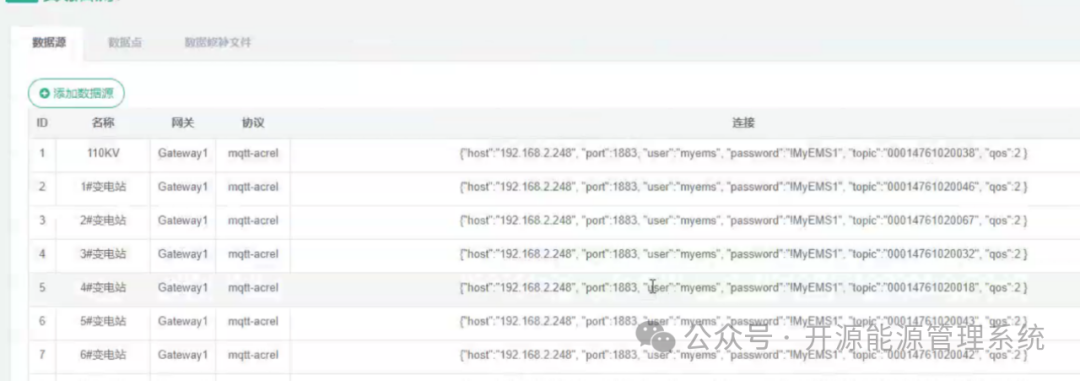

在MyEMS管理员后台配置MQTT数据源和数据点

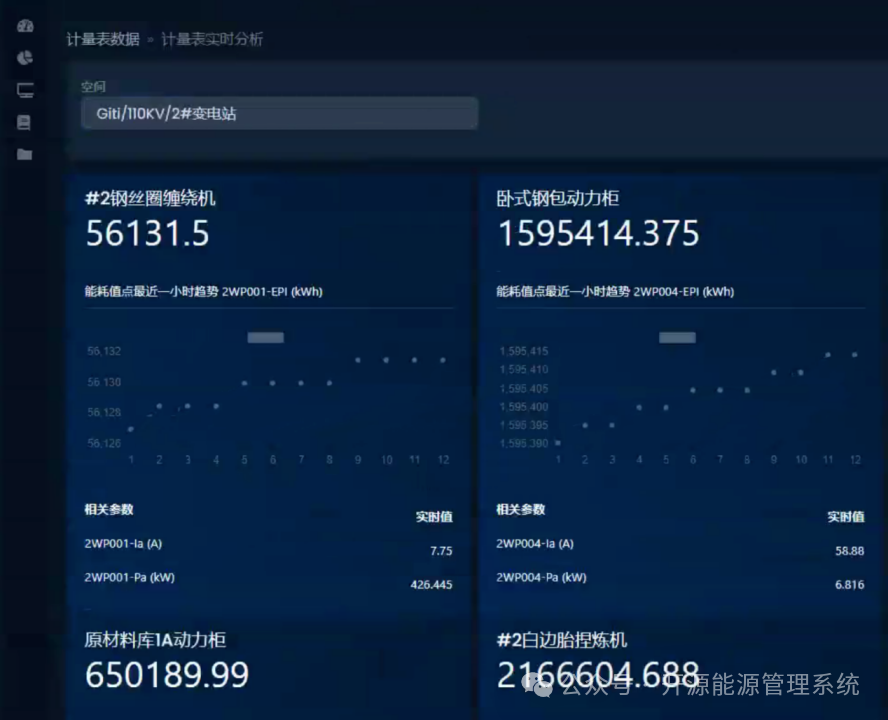

在MyEMS 计量表数据分析｜计量表实时分析功能中验证数据
