​解密prompt系列54.Context Cache代码示例和原理分析

Context Cache的使用几乎已经是行业共识，目标是优化大模型首Token的推理延时，在多轮对话，超长System Prompt，超长结构化JSON和Few-shot等应用场景，是不可或缺的。这一章我们主要从原理、一些论文提出的cache优化项和VLLM开源项目入手，分析下context Cache的实现和适合场景。

重温KV Cache

Context Cache的本质其实是KV Cache在多次请求之间的复用，所以我们先重温下KV Cache的原理。

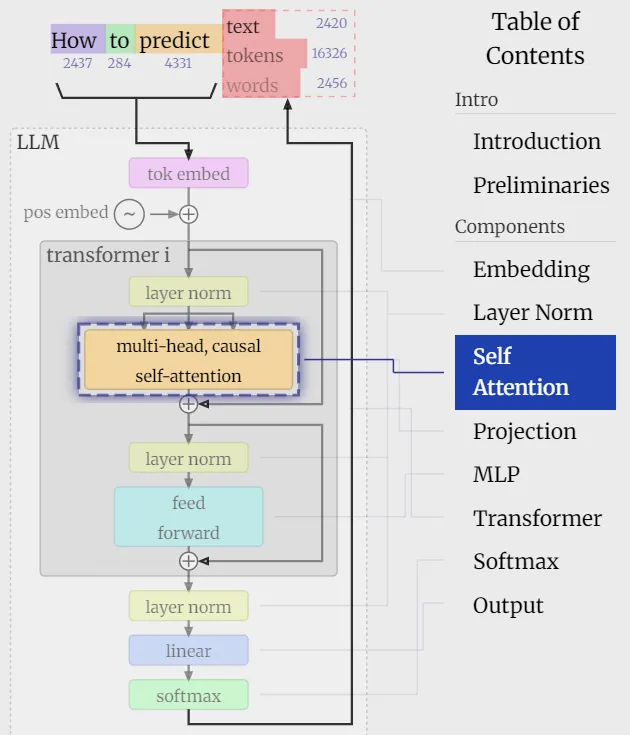

以下是Transformer的基础模型结构由多层layer串联构成，而KV缓存的是每一层用于Self-Attention计算的历史序列的Key和Value取值，所以缓存向量维度是batch_size seq_len num_head * head_dim,(以下可视化来自LLM Visualization和transformer-explainer )

只所以对self-attention的KV进行缓存，因为在Transformer的众多计算单元中只有self-attention是上下文依赖的，也就是在计算第k个token的输出时，需要使用第k个token（Query）和前面K-1个token的（K&V）进行内机计算，使得self-attention的计算复杂度随序列长度平方增长。而如果对历史序列中的KV进行缓存后，每次生成新token只需要计算当前token，这样时间复杂度就可以降为线性（O(n)），显著降低计算量。

而其他Linear, FFN层的计算都是针对dim层，每个token的计算独立，和历史token无关和序列长度无关，因此也没有缓存的必要。

当然KV Cache也不全是优点，虽然能显著降低推理延时，但是会带来较大的显存占用，占用显存和序列长度、模型层数成正比。

那现在众多大模型API厂商都支持的Context Cache能力和KV cache有哪些区别呢？

首先从cache共享上，因为KV cache只用于单一序列的推理过程中，因此没有任何共享问题，本次推理完成即释放，而context cache会在多次推理请求之间共享，因此对于如何命中Cache，管理Cache, 提升Cache的存储和使用效率，就需要更多的考虑。

其次从使用时机上，KV cache是用于首Token之后的增量预测（auto-regressive Phrase），而Context Cache是用于首Token之前的存量计算（Prompt Phrase）。在context cache出现之前这两个阶段其实有明确的划分，计算prompt的阶段需要对全部序列进行attention计算属于数据计算密集的任务，而解码阶段因为kV Cache的存在更多是存储密集型任务。因此Context Cache是面向首Token延时的优化方案。

KV Cache只是Context Cache的基础使用形式，下面我们会分别就Contxt Cache的几个核心问题包括命中率低，等讨论一些优化方案

并行效率更高: Chunk Attention

https://github.com/microsoft/chunk-attention/tree/main ChunkAttention: Efficient Self-Attention with Prefix-Aware KV Cache and Two-Phase Partition

微软的Chunk Attention通过对KV Cache分段存储，实现self-attention的并发计算，提升长序列self-attention计算效率，经评估自注意力内核的速度可以提高3.2-4.8倍。下面我们结合源码简单说下，源码chunk attention是C语言写的，这里简单转换成python pseudo

1. Prefix Aware KV Cache

传统的KV缓存以密集tensor形式存储，大小是batch head seq length dim，当多个序列共享相同的前缀（prompt）时这些kv缓存就是相同的，因此可以进行共享存储，共享存储的大小则是head chunk length * dim，这里论文选择使用前缀树进行存储。用前缀不用其他存储方式，主要是为了保证位置编码的可用性。这部分就不细说了，就是Trie树，child节点存储的是对应chunk 序列的kv tensor。而这里的分块存储，为后面推理阶段并行self-attention的计算提供了可能性。

1. Two-Phase Partition（TPP）

两阶段的推理算法则是如何更高效的使用以上共享前缀的KV Cache。第一步是共享前缀的部分，读取前缀树种存储的chunk KV Cache，进行chunk粒度的并行self-attention计算并存储多个partial attention。

然后剩余未命中前缀的部分，按序列计算剩余attention，之后通过attention合并把把一个序列的多段attention进行合并得到最终的attention.

以下是C转换成python的伪代码

# 伪代码体现两阶段推理核心逻辑
class PartialAttention:
    def __init__(self, chunk_size=64):
        self.chunk_size = chunk_size  # 分块大小
        self.scale = 1 / sqrt(d_head) # 缩放因子

    def chunk_first_phase(self, Q_shared, K_shared, V_shared):
        """
        分块优先阶段计算（对应论文Algorithm 1）
        Q_shared: [n_shared_seqs, n_heads, d_head]
        K_shared: [n_shared_seqs, chunk_size, d_head]
        V_shared: [n_shared_seqs, chunk_size, d_head]
        """
        # 步骤1: 计算分块注意力得分
        attn_scores = torch.einsum('bhd,bsd->bhs', Q_shared, K_shared) * self.scale

        # 步骤2: 在线计算局部softmax
        max_values = attn_scores.max(dim=-1, keepdim=True).values  # [b, h, 1]
        exp_scores = torch.exp(attn_scores - max_values)          # 数值稳定

        # 步骤3: 保存中间结果（对应论文公式1）
        partial_attn = {
            'exp_scores': exp_scores,      # [b, h, s]
            'max_values': max_values,      # [b, h, 1]
            'sum_exp': exp_scores.sum(-1), # [b, h]
            'partial_v': torch.einsum('bhs,bsd->bhd', exp_scores, V_shared)
        }
        return partial_attn

    def sequence_first_phase(self, Q_private, partial_results):
        """
        序列优先阶段（对应论文Algorithm 2）
        Q_private: [1, n_heads, d_head] (单个序列的查询)
        """
        # 步骤1: 初始化累计变量
        global_max = -float('inf')
        global_sum = 0
        merged_output = 0

        # 步骤2: 合并所有分块结果（对应论文公式2）
        for partial in partial_results:
            local_max = partial['max_values']
            local_exp = partial['exp_scores']
            local_sum = partial['sum_exp']
            local_v = partial['partial_v']

            # 调整指数差值
            adjust_factor = torch.exp(local_max - global_max)

            # 更新全局统计量
            new_global_max = torch.max(global_max, local_max)
            new_global_sum = global_sum * adjust_factor + local_sum * torch.exp(local_max - new_global_max)

            # 更新输出
            merged_output = merged_output * adjust_factor + local_v * torch.exp(local_max - new_global_max)

            # 保存新全局值
            global_max = new_global_max
            global_sum = new_global_sum

        # 步骤3: 最终归一化
        return merged_output / global_sum.unsqueeze(-1)

而之所以attention可以通过局部计算再合并后效果和原始attention一致，不过是因为指数计算的变换，我们抛开论文里面不太好理解的pseudo code，看一个具体的case

1. 步骤1：分块计算中间结果total_sum = α * sum₁ + β * sum₂ = e^{m₁ - M}*(e^{s₁ - m₁} + e^{s₂ - m₁}) + e^{m₂ - M}*(e^{s₃ - m₂} + e^{s₄ - m₂}) = e^{s₁ - M} + e^{s₂ - M} + e^{s₃ - M} + e^{s₄ - M}total_sum = α * sum₁ + β * sum₂ = e^{m₁ - M}*(e^{s₁ - m₁} + e^{s₂ - m₁}) + e^{m₂ - M}*(e^{s₃ - m₂} + e^{s₄ - m₂}) = e^{s₁ - M} + e^{s₂ - M} + e^{s₃ - M} + e^{s₄ - M}
   1. 块1（s₁, s₂）：
   • 计算局部最大值：m₁ = max(s₁, s₂)
   • 调整后指数：e^{s₁ - m₁}, e^{s₂ - m₁}
   • 局部分母：sum₁ = e^{s₁ - m₁} + e^{s₂ - m₁}
   1. 块2（s₃, s₄）：
   • 计算局部最大值：m₂ = max(s₃, s₄)
   • 调整后指数：e^{s₃ - m₂}, e^{s₄ - m₂}
   • 局部分母：sum₂ = e^{s₃ - m₂} + e^{s₄ - m₂}
2. 步骤2：合并中间结果
   1. 全局最大值：M = max(m₁, m₂)
   • 调整因子：
   • 块1调整因子：α = e^{m₁ - M}
   • 块2调整因子：β = e^{m₂ - M}
   1. 合并的分母
   2. 合并后的attention计算结果

空间利用更高：Radix Attention

SGLang Efficient Execution of Structured Language Model Programs. https://github.com/sgl-project/sglang

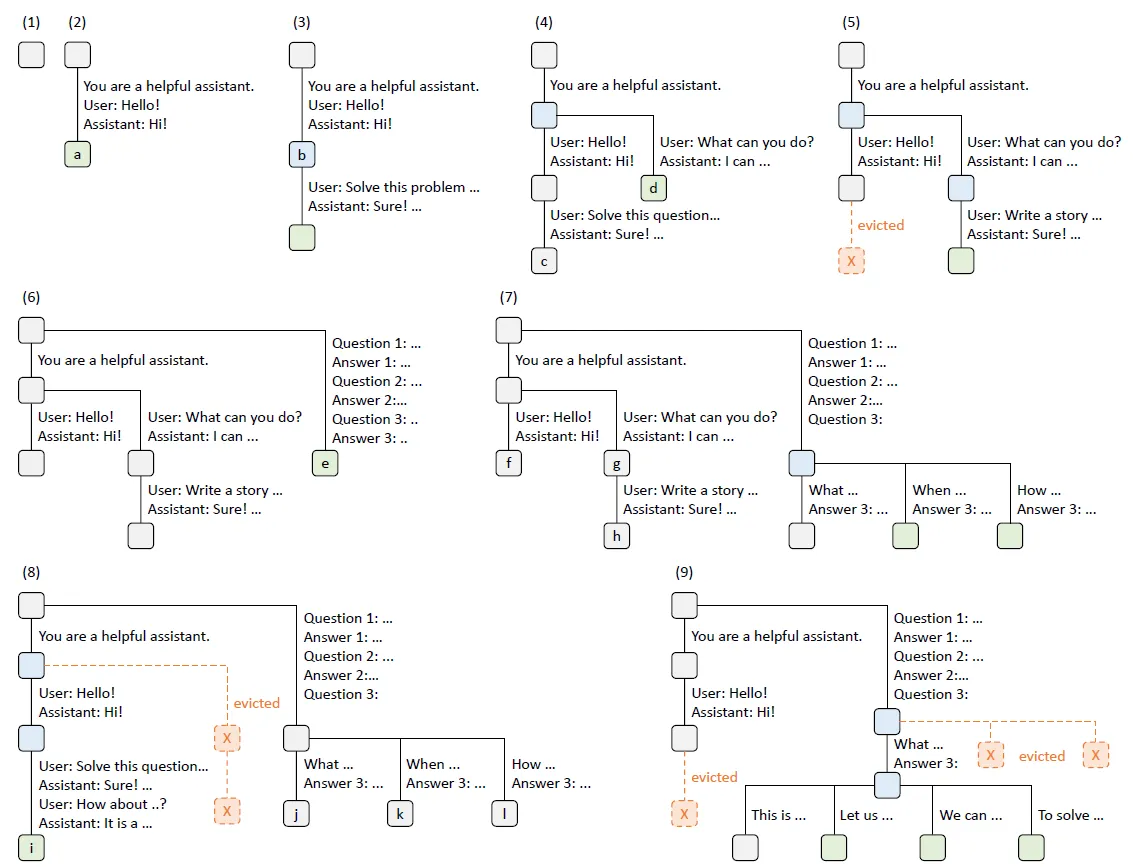

同样是使用树形存储，SGLang使用了Radix Tree结合LRU的存储策略（论文还有更多提高cache命中率之类的策略这里不予赘述）。所以其实核心就在Radix Tree和Prefix Tree的对比了。

像前缀树每个节点只能是单个Token，而Radix支持可变长的Token列表，因此可以节省大量节点指针是空间效率更高的存储模式，这里我们直接举个例子

存储以下键："test", "team", "slow", "slowly"。

• Trie Tree

root
├─ t
│  ├─ e
│  │  ├─ s → t
│  │  └─ a → m
└─ s
   └─ l → o → w
         └─ l → y

• Radix Tree

root
├─ te
│  ├─ "st"  → [leaf: "test"]
│  └─ "am" → [leaf: "team"]
└─ "slow"
   └─ "ly" → [leaf: "slowly"]

整体上对比下ChunkAttention是固定长度的分块，树结构是静态的，对于类似超长systemt prompt、multiple few-shot、超长contxt的场景更加合适，因为能通过多chunk实现self-attention的并发计算。而Radix Attention基于Radix Tree，支持动态可变长的前缀，自然更适合类似多轮对话，multi-step思维链推理等动态前缀场景。

显式管理Cache：PML

PROMPT CACHE: MODULAR ATTENTION REUSE FOR LOW-LATENCY INFERENCE

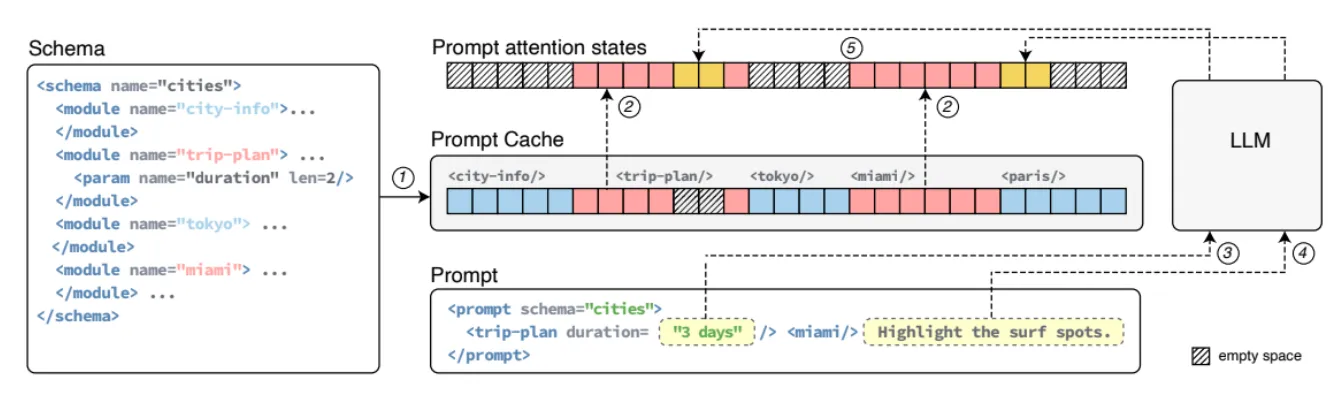

Prompt Cache则是提出了标记语言PML，支持用户显示标记输入内容中，哪些内容是需要被cache的。这里包含3个主要机制

1. 通过XML语言标记的cache模块

如上图所示，每个module本身就是一个存储块，被XML包裹的内容会分别进行KV cache存储。下次在推理时会根据XML的tag进行对应Key，Value Tensor Cache的获取。

1. 不连续的位置编码ID

但这就和前面的chunk Attention，Radix Attention有了显著的差异，就是PML支持非连续位置的缓存。这也引出了一个问题，只要不是从头开始的Prompt Cache，都会存在缓存cache的位置编码和使用该cache所在位置不同的问题。

论文给出的解释是他们经过实际测试，发现模型对非连续位置编码有包容性，只要cache的的模块内容部相对位置编码正确即可，即便下一次Cache出现的位置和它被缓存的绝对位置不同，也不会影响推理效果。但个人认为这依赖用户PML定义的极端合理化，也就是每个XML包裹的内容都是一个完整的语义内容，且彼此之间相对独立。例如多个few-shot使用这个模式就是可以的，一个system prompt里面\<requirement>和\<output foramt>用这种方式应该也可以。但要是放在多轮对话场景，或者multi-step思考推理场景，我感觉会出现问题。

1. 缓存模块的拼接与新内容的计算

当一个用户提示由多个模块（有些是缓存的，有些是新的）组成时，Prompt Cache 会：

• 从缓存中检索已缓存模块的KV状态
• 对于提示中未被缓存的新文本段（比如插入到两个缓存模块之间的文本，或者在缓存模块之后的新文本），系统会根据它们在最终完整提示中的实际位置，为这些新文本段计算新的KV状态和相应的位置ID。例如，如果一段新文本插入在起始位置为0的模块A和起始位置为110的模块C之间，且模块A长度为50，那么这段新文本的位置ID将从50开始。
• 最后，系统将这些来自缓存的、带有原始（可能不从0开始）位置ID的KV状态，与新计算的、带有新分配位置ID的KV状态，按照它们在完整提示中的正确顺序拼接起来 。

VLLM源码分析

https://github.com/vllm-project/vllm/blob/main/vllm/v1/core/kv_cache_manager.py https://docs.vllm.com.cn/en/latest/design/v1/prefix_caching.html

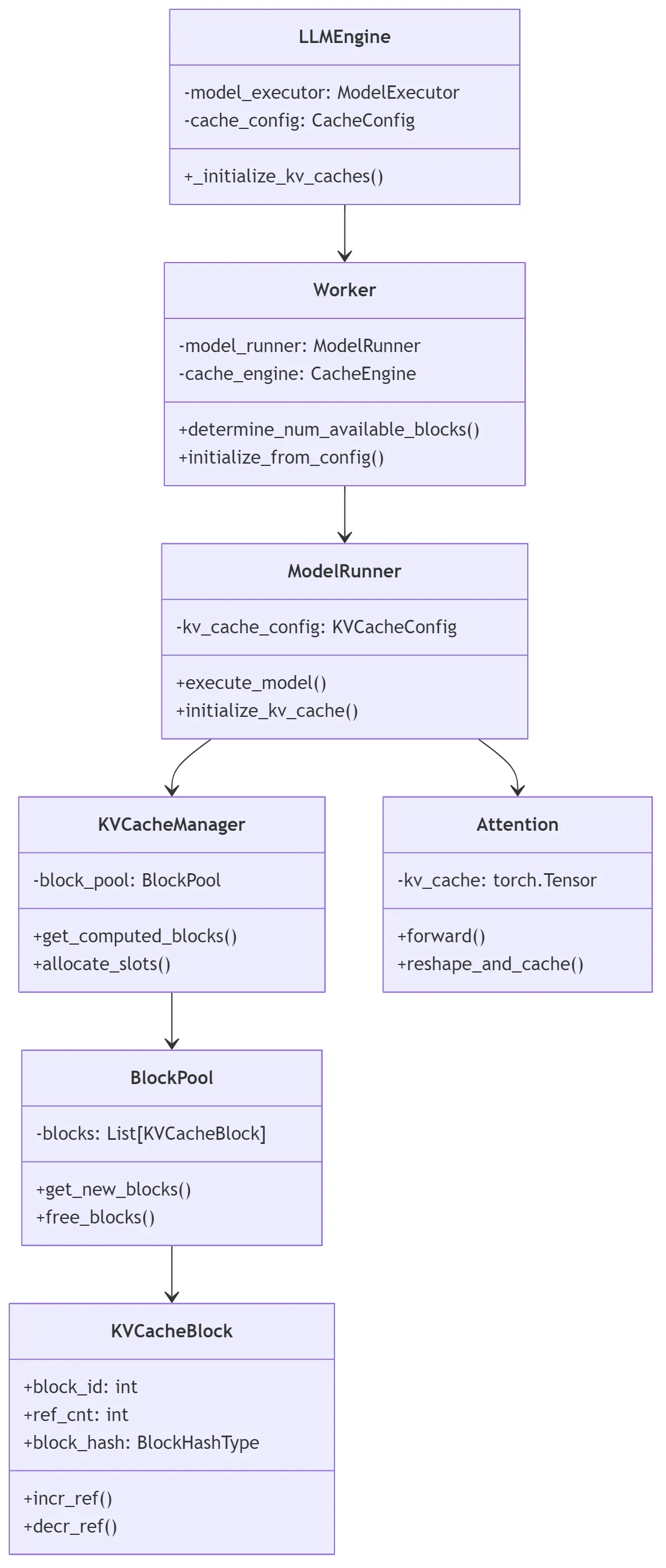

最后我们来直接看一个生产级别的源码实现。以下是VLLM中KV Cache的整个调用链路。整个调用链路如下

1. 初始化阶段
2. LLMEngine 初始化时调用 _initialize_kv_caches()
3. Worker 通过 determine_num_available_blocks() 计算可用的 GPU 和 CPU 块数
4. ModelRunner 初始化 KV 缓存配置
5. BlockPool 创建并管理 KVCacheBlock 对象
6. 推理阶段
7. 客户端发送推理请求
8. LLMEngine 接收请求并转发给 Worker
9. Worker 调用 ModelRunner 执行模型推理
10. ModelRunner 通过 KVCacheManager 获取或分配 KV 缓存块
11. KVCacheManager 从 BlockPool 获取新的缓存块
12. Attention 层使用 KV 缓存进行注意力机制

核心的KV Cache存储在KVCacheBlock类中，使用了和前面Chunk Attention相同的块存储机制，这里通过hash所有前缀token+当前块token得到block_hash

以下为cache存储、生成cache的哈希ID部分的核心代码。

@dataclass
class KVCacheBlock:
    block_id: int
    ref_cnt: int = 0
    _block_hash: Optional[BlockHashType] = None
    prev_free_block: Optional["KVCacheBlock"] = None
    next_free_block: Optional["KVCacheBlock"] = None


def hash_block_tokens(
    hash_function: Callable,
    parent_block_hash: Optional[int],
    curr_block_token_ids: Sequence[int],
    extra_keys: Optional[tuple[Any, ...]] = None) -> BlockHashType:
    """计算块的哈希值，用于前缀缓存"""
    if not parent_block_hash:
        parent_block_hash = NONE_HASH

    curr_block_token_ids_tuple = tuple(curr_block_token_ids)
    return BlockHashType(
        hash_function(
            (parent_block_hash, curr_block_token_ids_tuple, extra_keys)),
        curr_block_token_ids_tuple, extra_keys)

VLLM还使用了Radix Attention的LRU最少使用驱逐策略，通过ref_cnt的引用计数追踪不使用的cache。同时当计数归0，cache不会直接被释放，而是会被添加到evictor，当内存压力大时再进行释放，保证更大程度的cache复用，避免频繁地内存分配和释放，相关驱逐代码如下

def _decr_refcount_cached_block(self, block: Block) -> None:
  block_id = block.block_id
  assert block_id is not None

  refcount = self._refcounter.decr(block_id)
  if refcount > 0:
      block.block_id = None
      return
  else:
      assert refcount == 0

  # 将块添加到 evictor 而不是直接释放
  self.evictor.add(block_id, block.content_hash,
                  block.num_tokens_total,
                  self._block_tracker[block_id].last_accessed)

class LRUEvictor(Evictor):
    def evict(self) -> Tuple[int, int]:
        while self.priority_queue:
            last_accessed, _, block_id, content_hash = heapq.heappop(
                self.priority_queue)
            if (block_id in self.free_table and
                    self.free_table[block_id].last_accessed == last_accessed):
                self.free_table.pop(block_id)
                return block_id, content_hash

当用户的Query进来，会按照固定chunk大小进行切分，然后从左到右进行去寻找cache，实现最长前缀命中。不过这里命中都是整个Block命中，也就是不会像Radix Tree一样支持Token级别的命中。命中前缀部分的代码如下

def find_longest_cache_hit(self, block_hashes: list[BlockHashType], max_length: int) -> list[KVCacheBlock]:
    computed_blocks: list[KVCacheBlock] = []
    max_num_blocks = max_length // self.block_size
    for i in range(max_num_blocks):
        block_hash = block_hashes[i]
        if cached_block := self.block_pool.get_cached_block(block_hash):
            computed_blocks.append(cached_block)
        else:
            break
    if self.use_eagle and len(computed_blocks) > 0:
        computed_blocks.pop()
    return computed_blocks

闭源 context Cache文档

1. https://ai.google.dev/gemini-api/docs/caching?hl=zh-cn&lang=python
2. https://platform.openai.com/docs/guides/prompt-caching
3. https://docs.anthropic.com/en/docs/build-with-claude/prompt-caching
