热电偶工作原理详解

热电偶的工作原理

详解

热电偶的工作原理基于热电效应，这一效应在两种不同的导体或半导体A与B组成的回路中体现得尤为明显。当这两个导体的一端相互连接，而另一端的温度存在差异时，回路中便会产生一个电动势。这个电动势的特性与导体的材料以及两结点的温度紧密相关。在工业生产中，这种由两种导体组成的回路被称为“热电偶”，而这两种导体则被称为“热电极”。所产生的电动势则被称为“热电动势”。

1. 基础原理：热电效应

热电偶通过两种不同导体材料‌（如铂铑合金与镍铬合金）连接形成闭合回路，当两端的接合点（工作端与冷端）存在‌温度差（ΔT）‌时，回路中会产生‌热电动势（EMF）‌，这一现象称为‌塞贝克效应，是热电偶测温的核心物理基础‌。

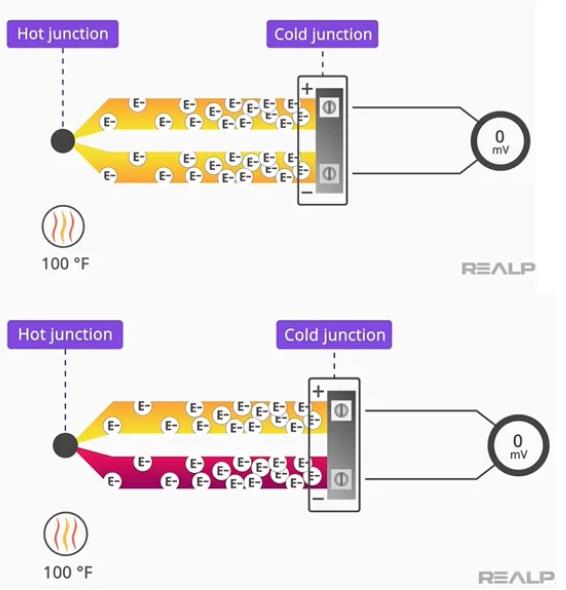

• 热电动势来源：高温端导体中自由电子因热能加速迁移，导致不同材料间电子浓度差异，形成电势差‌。
• 数学关系：热电动势大小与材料类型、温度差呈正相关，遵循国际标准分度表（如K型、S型热电偶）‌。

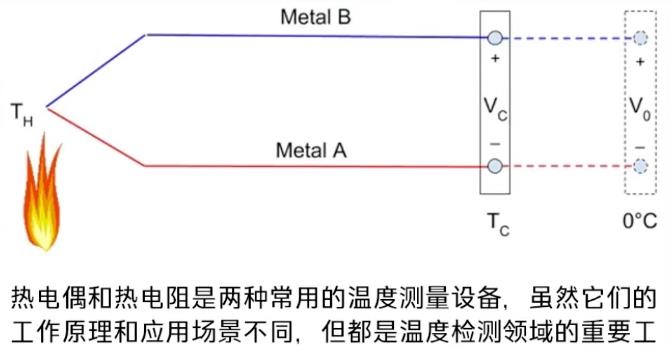

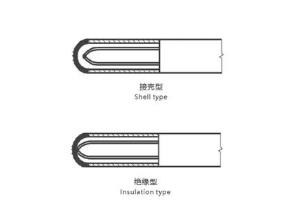

2. 结构与测量回路

• 工作端（热端）‌：直接接触被测高温环境，温度记为‌T1；
• 冷端（参考端）‌：连接至测量仪表或补偿电路，温度记为‌T2；
• 闭合回路：通过导线将热电动势传输至二次仪表（如温度变送器），转换为可读温度值‌。

3. 参考端温度补偿

由于冷端温度波动会影响测量精度，需采用以下补偿技术：

• 硬件补偿：使用冰点槽保持冷端恒温0℃‌；
• 软件补偿：通过冷端温度传感器（如Pt100）实时修正热电动势值‌。

4. 关键特性与优势

5. 典型应用场景

• 工业高温测量：冶金炉、燃气轮机等极端环境测温‌；
• 自动化控制：与PLC系统集成，实现温度闭环控制‌；
• 科研实验：用于瞬态温度场的高精度记录‌。

注：热电偶需定期校准以维持精度，校准周期根据使用环境（如通过深入研究热电动势与温度之间的函数关系，我们可以进一步制作出热电偶分度表。这个分度表是在自由端温度为0℃的条件下得到的，内蒙古德明电子科技有限公司产品解决方案并且不同的热电偶会拥有各自独特的分度表。值得注意的是，热电偶是一种无源传感器，这意味着在测量过程中无需外加电源，使用起来相当便捷。因此，它常被广泛应用于测量炉子、管道内的气体或液体温度，以及固体的表面温度。

热电偶的种类繁多，常见的包括K型、B型、E型、J型和T型热电偶。这些热电偶各有其特点，如K型热电偶线性度好、热电动势大，常用于工业级温度测量；B型热电偶准确度高、稳定性好，适用于高精度工业温度测量；E型热电偶灵敏度高、稳定性好，适用于快速响应的温度测量；J型热电偶价格实惠、性能稳定，常用于低廉金属的温度测量；而T型热电偶在廉金属热电偶中精确度等级最高，常用于测量低温环境下的温度。此外，热电偶还广泛应用于多个领域，包括工业生产、科研实验以及日常生活中的温度测量。

热电偶因其卓越性能和多样化应用而备受青睐，在众多领域中发挥着关键作用。在工业领域，热电偶被广泛用于监控和控制反应过程中的温度，包括炉膛温度、熔融温度等核心参数，确保生产过程的稳定性和安全性。同时，科研实验中也对温度测量有着严格的要求，热电偶的精确度恰好能满足这一需求，为实验提供可靠的温度控制。日常生活中，热电偶也扮演着不可或缺的角色，如电热水壶、电烤箱等家用电器，都离不开其精准的温度控制功能。此外，在能源管理和环保监测等方面，热电偶同样发挥着至关重要的作用。
