一款自研Python解释器

项目简介：

PikaScript是一个完全重写的超轻量级python引擎，具有完整的解释器，字节码和虚拟机架构，可以在少于4KB的RAM下运行，用于小资源嵌入式系统。相比同类产品，如MicroPython，LuaOS等，资源占用减少85%以上。 入选2021年度 Gitee最有价值开源项目，加入RT-Thread嵌入式实时操作系统编程语言类软件包。 在CH32V103 RISC-V开发板上完成了PikaScript的部署，并为CH32V103提交了PikaSciprt标准BSP和驱动模块包，并完成了交互式运行的驱动。

硬件说明：

RT-Thread使用情况概述：整个方案涉及的技术栈有：RT-Thread线程和定时器， 编译原理、字节码设计、虚拟机设计、PikaScript部署技术和驱动模块开发技术等等。通过这个作品，扩充了PikaScript的BSP支持列表，验证了PikaScript和rt-thread的兼容性，验证了PikaScript在小容量(64Kb)RISC-V架构的部署能力和兼容性。内核部分：使用了线程、定时器 。

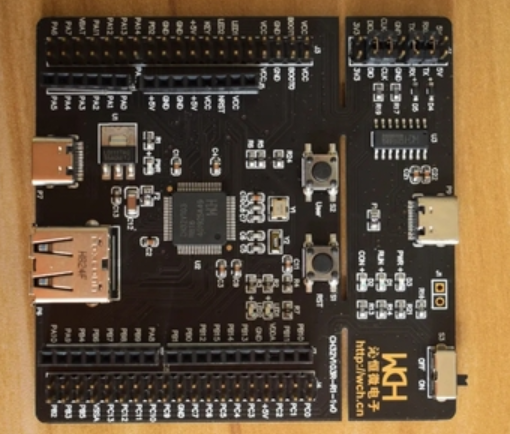

软件包：PikaScript软件包硬件使用了RTT大赛提供的CH32V103开发板，使用了板上的LED资源用于指示脚本运行状态，为GPIO硬件开发了Python脚本模块，用于测试脚本驱动拓展功能。

软件说明：

0.摘要PikaScript是一个完全重写的超轻量级python引擎，具有完整的解释器，字节码和虚拟机架构，可以在少于4KB的RAM下运行，用于小资源嵌入式系统。相比同类产品，如MicroPython，LuaOS等，资源占用减少85%以上。入选2021年度 Gitee最有价值开源项目，加入RT-Thread嵌入式实时操作系统编程语言类软件包。本项目在CH32V103 RISC-V开发板上完成了PikaScript的部署，为CH32V103提交了PikaSciprt标准BSP和驱动模块包，并完成了交互式运行的驱动。

1.方案选型——CH32V103运行Python脚本，并不好办

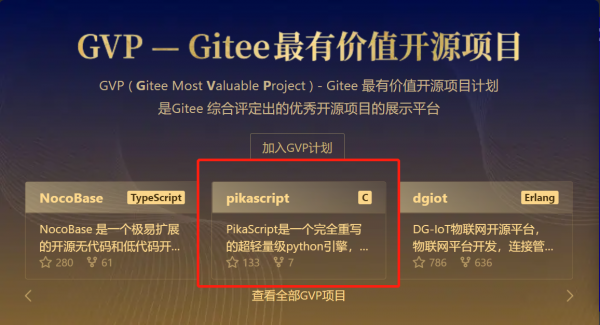

首先我们需要选择一个能够在CH32上运行的嵌入式Python解释器。能够在flash为64Kb的RISC-V MCU上部署Python解释器，需要有极小的编译体积，还不能依赖于ARM架构的独享技术。首先排除通用Python解释器CPython，不说CPython需要依赖linux，单是体积就可以排除。其次在嵌入式领域大火的MicroPython技术是有可能选用的备选项，但是MicroPython在ARM平台需要最少128Kb的体积，而RISC-V平台的GCC编译器优化成熟度不如ARM平台，所以编译体积只会更大不会更小，所以MicroPython不能在本次的CH32V103平台部署。好了，不卖关子了，能够在CH32V103平台部署的Python解释器，只有我目前在开发的PikaScript超轻量级Python解释器，（如果还有其他方案，请批评指正，我麻溜修改）。虽然相对于MicroPython，PikaScript没有那么完整的标准库支持，但基本的运行时对象、控制流、交互式运行都是可以实现的，且PikaScript的跨平台能力非常好，在极限的依赖管理策略下，PikaScript只依赖LibC，在任何平台都几乎没有依赖缺失问题，或许还能够运行在FPGA软核中（理论上可行，未验证）。另外感谢Gitee提供的开源平台，PikaScript刚刚被Gitee评委大佬们选入GVP——最有价值开源项目，所以如果你现在打开Gitee首页，大概率可以看到PikaScript的金色牌牌。

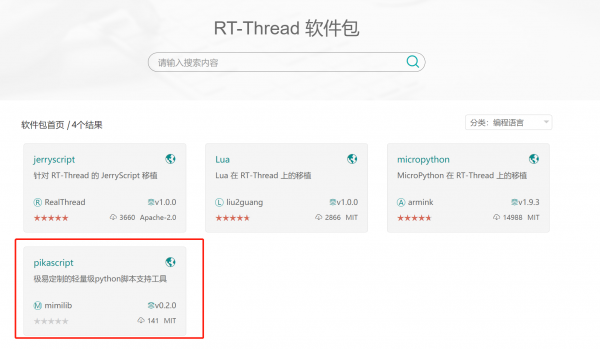

PikaScript还入选了rt-thread软件包，rt-thread真的是非常有活力的开源社区。

PikaScript严苛的依赖管理策略，使得部署非常轻松，这是跨平台，易部署的特点。但是单纯的易部署并没有什么用，如果难以拓展功能，就只是一个花瓶而已。我们知道在MCU开发领域，一直是C语言的天下，C语言的生态占据MCU开发的80%以上，大部分MCU都有厂家提供的C语言开发套件，因此MCU平台的Python解释器，最重要的拓展手段，就是绑定C语言的原生库，将C语言库绑定为Python模块，这通常被称为Python的C模块。为MicroPython绑定C语言模块与通用的CPython类似，需要将C库编译为静态库，再进行链接，链接时需要手动注册许多全局表，且制作C模块的过程中需要使用大量linux平***有的工具，这对于以Windows平台开发为主的MCU工程师来说，门槛很高。而PikaScript可以在MCU工程师熟悉的Windos平台完成C模块的开发，通过自研的模块预编译器，能够自动完成模块的注册工作，C模块的开发者需要提供的仅仅是一个用Python写成的模块的调用API而已，预编译器会自动将这个Python文件预编译为C文件，完成模块的链接和注册。而只要使用正确的命名，原生的C的函数就能够被自动注册进模块中，供解释器调用，也不需要编译静态库。让PikaScript在CH32V103跑起来，意思也就是开发一个能在CH32V103运行的PikaScript固件。我们先看一下一个PikaScript固件有哪些部分。

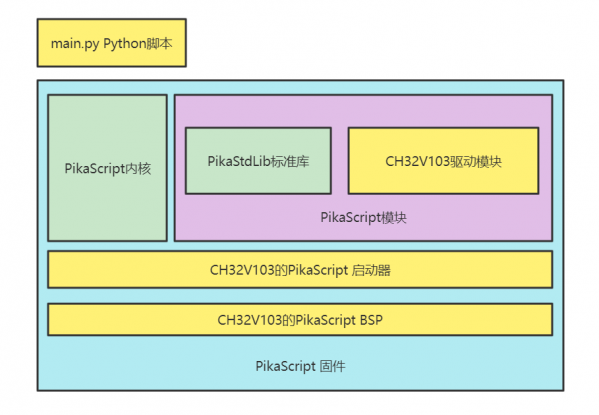

在图中标注黄色的部分是我们需要制作的，而绿色部分是跨平台的，我们只需要拉取源码进行编译即可，不需要修改。从下往上看，首先是需要一份PikaScript的BSP，BSP也就是板级支持包，这通常只要将厂商提供的MCU的标准库稍加整理即可获得。然后是PikaScript的启动器，这包含了固件入口main.c，以及基本的设备初始化代码，包括对printf的支持。有了BSP和启动器，就已经可以运行PikaScript的固件了，只不过还只能使用PikaScript提供的标准库功能和Python的基本语法，还不能使用MCU上搭载的外设资源。为了使用CH32V103的外设资源，我们还需要开发CH32V103的驱动模块，在这个项目中，我们开发了GPIO的驱动模块和基于rt-thread tick定时器的延时模块。最上层的就是我们要运行的Python脚本了，模块预编译器也可以处理Python脚本，根据脚本中导入的模块来自动裁剪固件，在脚本中没有import的固件会被自动裁剪掉，我们可以在main.py中选择要加入固件的模块，以及编写系统初始化后最先运行的Python脚本，将其烧录进固件中。

2.制作BSP和启动器——先跑起来再说

BSP通常是用芯片的原厂提供的例程制作的，在这个项目中，我们就使用CH32V103的官方例程中的uart_printf和MounRiver River Studio生成的rt-thread模板来制作。完成了对rt-thread模板的一些剪裁之后，再加入printf的初始化函数，对项目稍作整理，BSP部分就完成了。PikaScript的启动器的制作也比较简单，在main.c中添加#include “pikaScript.h”并调用pikaScriptInit()函数即可启动PikaScript。pikaScript.h和pikaScriptInit()都是由预编译器自动生成的，在制作启动器之前，需要拉取PikaScript的源码。PikaScript官方(其实就是我自己)提供了一个包管理工具，只需要编写requestment.txt，就可以从gitee中自动拉取相应版本的源码和模块。在拉取内核源码时，预编译器也会自动被拉取下来，我们在main.py中写入import PikaStdLib，然后用我们使用拉取下来的预编译器进行预编译，就能得到pikaScriptInit()函数了。包管理工具不仅可以拉取内核，还可以拉取模块，也就是说我们自己制作的CH32V103的驱动模块，也可以挂到PikaScript模块库中，进行自动拉取。

BSP和启动器的制作我录制了一个视频教程，想要了解细节或者想自己制作BSP的大佬可以看视频了解。PikaPython 中级 RISC-V部署Python引擎PikaScript CH32V103R8_哔哩哔哩_bilibili

3.制作CH32V103的驱动模块

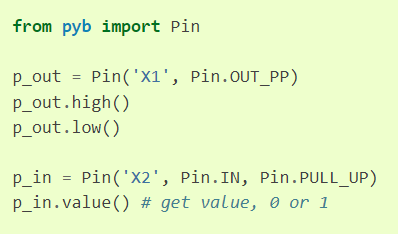

接下来我们制作CH32V103的驱动模块，使得CH32V103上面的外设资源能够被Python脚本调用到。在这个项目中，我们制作了一个PikaScript的标准设备驱动，什么是标准设备驱动呢？我们先从其他的脚本技术说起，比如MicroPython，并没有统一的外设调用API，这使得用户在使用不同的平台时，都需要重新学习API，比如下面这个是MicroPython在STM32F4平台驱动GPIO的代码。

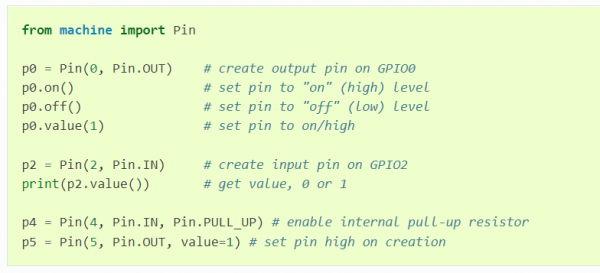

这个是ESP8266的

可以明显看到在选择pin的管脚时，一个用的是字符串，而另一个用的是整型数，驱动的API标准很混乱。有没有什么办法，能够统一外设的API，使得用户只需要熟悉一套API，就能够在任意平台通用呢？方法是有的，就是PikaStdDevice标准设备驱动模块！

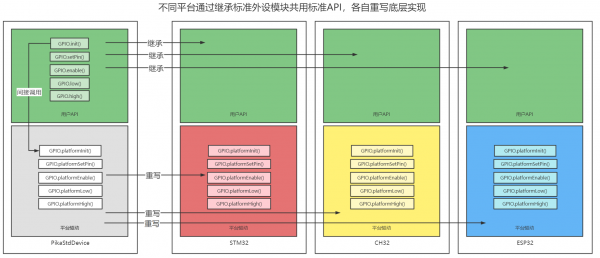

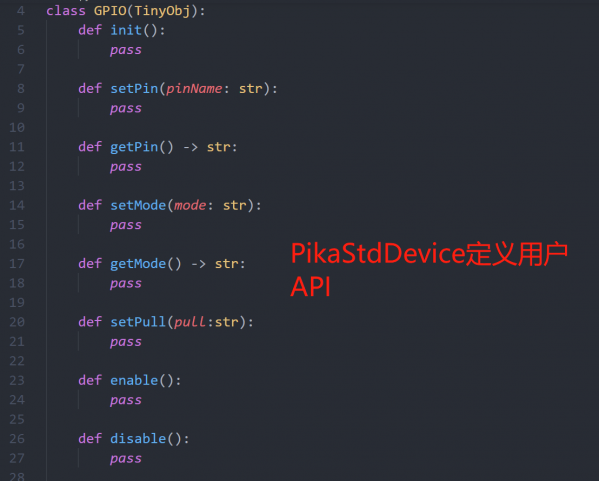

PikaStdDevice是一个抽象的设备驱动模块，定义了所有的用户API，而各个平台的驱动模块只要从PikaStdDevice继承，就能够获得一模一样的用户API，而PikaStdDevice内部会间接调用平台驱动，通过多态特性重写底层的平台驱动，就可以在不同的平台工作了！以GPIO模块为例，以下是PikaStdDevice定义的用户API。

以下是PikaStdDevice需要重写的平台驱动

而我们要制作的CH32V103的GPIO模块，就从标准驱动模块中继承。

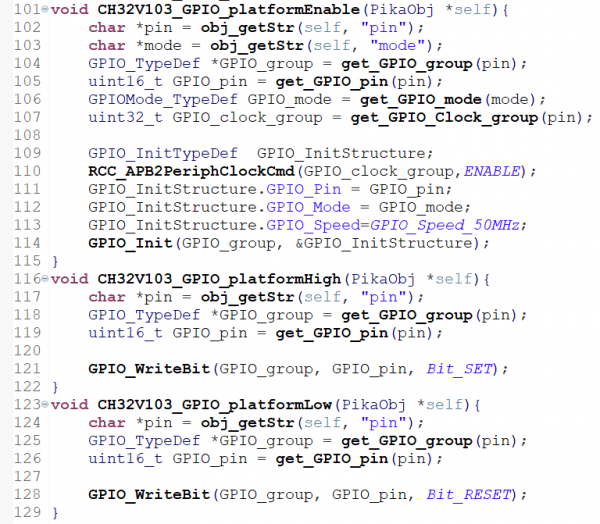

通过这个方法，我们就可以让STM32的驱动模块、CH32的驱动模块、ESP32的驱动模块有着一模一样的用户API！用户只要熟悉了一套API，就可以轻松使用支持了PikaScript标准驱动模块的所有平台！这才是真正的跨平台！下面是部分被注册在驱动模块里面C原生驱动函数。

驱动模块的开发，我也制作了两个视频，供想要了解细节的大佬们参考。

PikaPython 中级 驱动模块开发01 最简单的模块_哔哩哔哩_bilibili

https://www.bilibili.com/video/BV1Jr4y117Z8

4.支持交互式运行

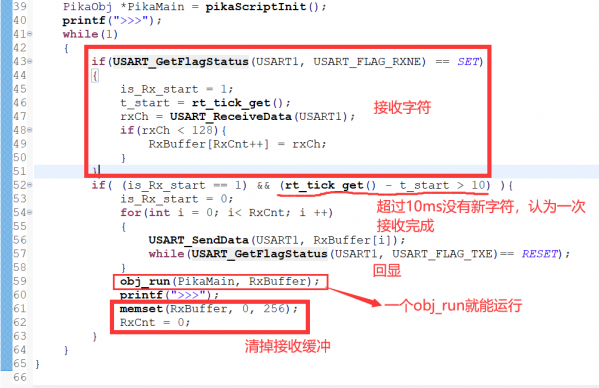

PikaScript不依赖文件系统，只要传入字符串就可以运行，所以只要制作支持字符串读取的串口驱动，就可以支持交互式运行了！下面是本项目中支持交互式运行的驱动代码。

5.main.py初始化脚本

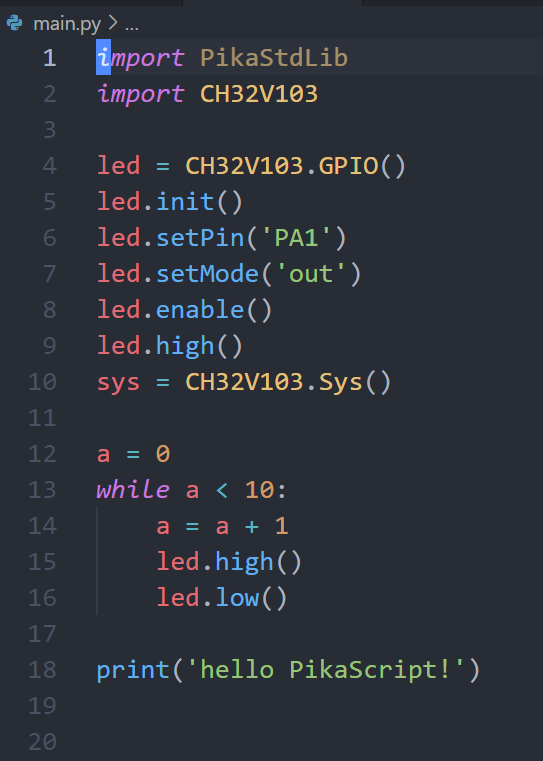

最后我们编写一段用Python写成的初始化脚本，在固件启动后运行，初始化GPIO，并且获得一个系统对象，用于提供延时功能。在初始化结束后，led闪烁10次，并打印hello pikascript！编写好初始化脚本后，用预编译器就可以集成在固件中了。

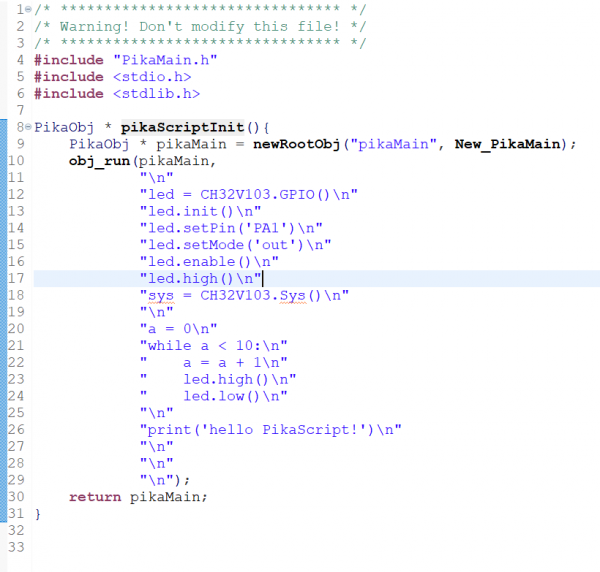

下面是预编译器生成的初始化函数。

项目地址：PikaScript-CH32V103参赛项目仓库：

李昂/ch32v103-pika

PikaScript总仓库：

pikapython: PikaPython 是一个完全重写的超轻量级python引擎，零依赖，零配置，可以在少于4KB的RAM下运行(如stm32g030c8和stm32f103c8)，极易部署和扩展

GitHub - pikasTech/PikaPython: An ultra-lightweight Python interpreter that runs with only 4KB of RAM, zero dependencies. It is ready to use out of the box without any configuration required and easy to extend with C. Similar project: MicroPython, JerryScript.

演示效果：在演示视频中，演示了PikaScript的启动和交互式运行，包括：1.测试了PikaScript的Python脚本交互式运行功能。2.使用led对象的high()方法和low()方法，控制IO的电平，进而控制LED灯3.测试了PikaScript解释器对Python变量的动态创建的支持。4.测试了PikaScript对Python标准库函数print的支持，包括打印整型数和字符串数。5.测试了PikaScript解释器对运算符以及组合运算的支持。6.测试了PikaScript解释器对条件运算符的支持和对控制流的支持。7.测试了PikaScript对多行Python脚本交互式运行的支持。8.测试了sys对象的delay()系统方法，该方法基于rt-thread延时函数，验证了与rt-thread操作系统的兼容性。9.循环打印1-1000整型数，测试了脚本的运行速度。
