RA8D1-Vision Board上OSPI-Flash实践

作者头像
芯动大师
发布2025-05-19 17:34:18
发布2025-05-19 17:34:18
1770
举报
文章被收录于专栏:防止网络攻击防止网络攻击

Vision-Board 开发板是 RT-Thread 推出基于瑞萨 Cortex-M85 架构 RA8D1 芯片,拥有Helium和TrustZone技术的加持,性能非常强大。

  • 内核:480 MHz Arm Cortex-M85,包含Helium和TrustZone技术
  • 存储:集成2MB/1MB闪存和1MB SRAM(包括TCM,512KB ECC保护)
  • 外设:兼容xSPI的四线OSPI(带XIP和即时解密/DOTF)、CAN-FD、以太网、USBFS/HS、16位摄像头接口和I3C等
  • 高阶安全性:卓越的加密算法、TrustZone、不可变存储、带DPA/SPA攻击保护的防篡改功能、安全调试、安全工厂编程和生命周期管理支持

SDK包里集成了OpenMV机器视觉例程,配合MicroPython 解释器,使其可以流畅地开发机器视觉应用。

目的:使用RT-Thread Studio测试OSPI对板载norFlash的读写,使用FAL 抽象层进行管理和操作。

结果:使用ospi驱动实现FAL。

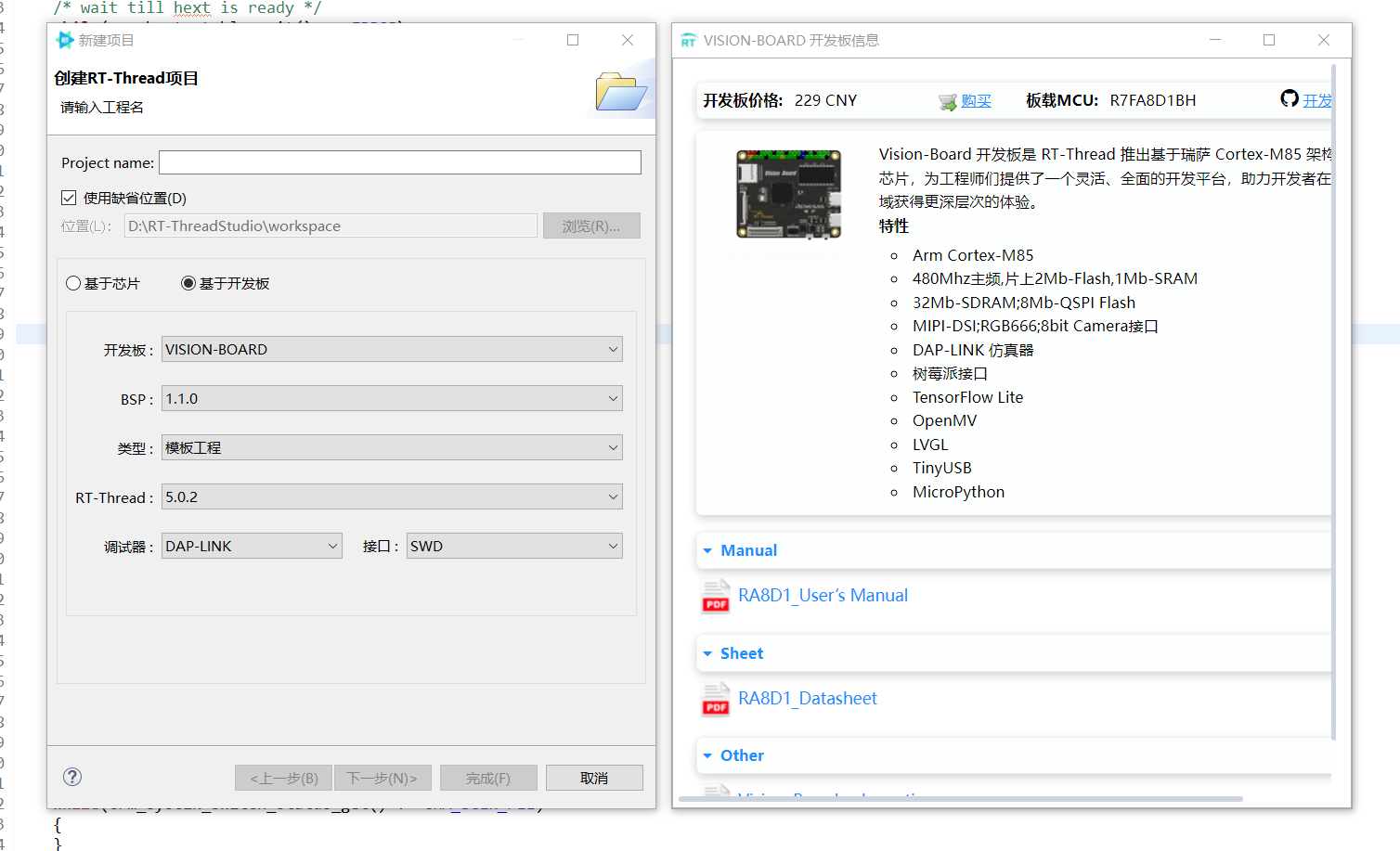

过程:使用RTThread Studio创建工程

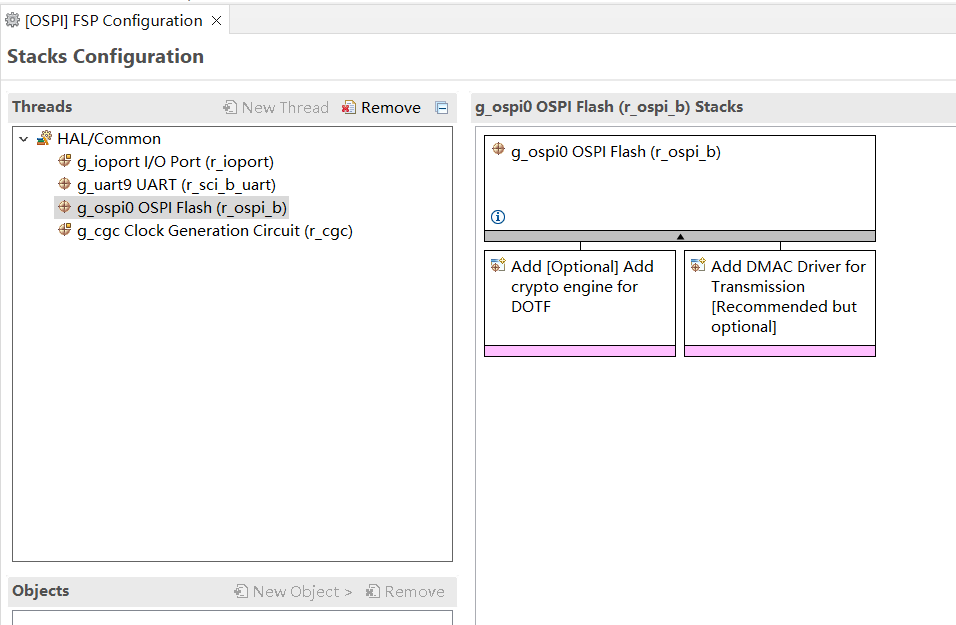

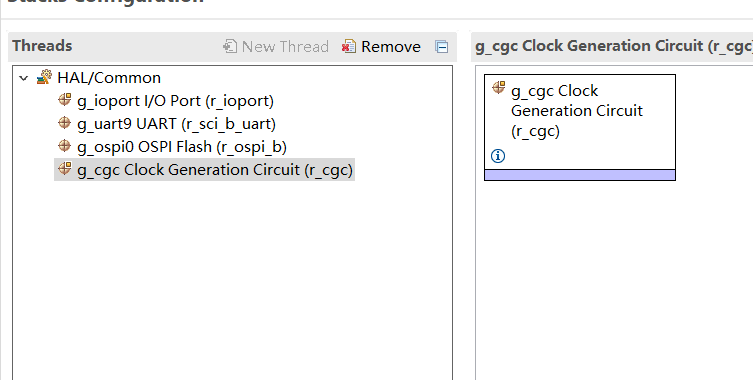

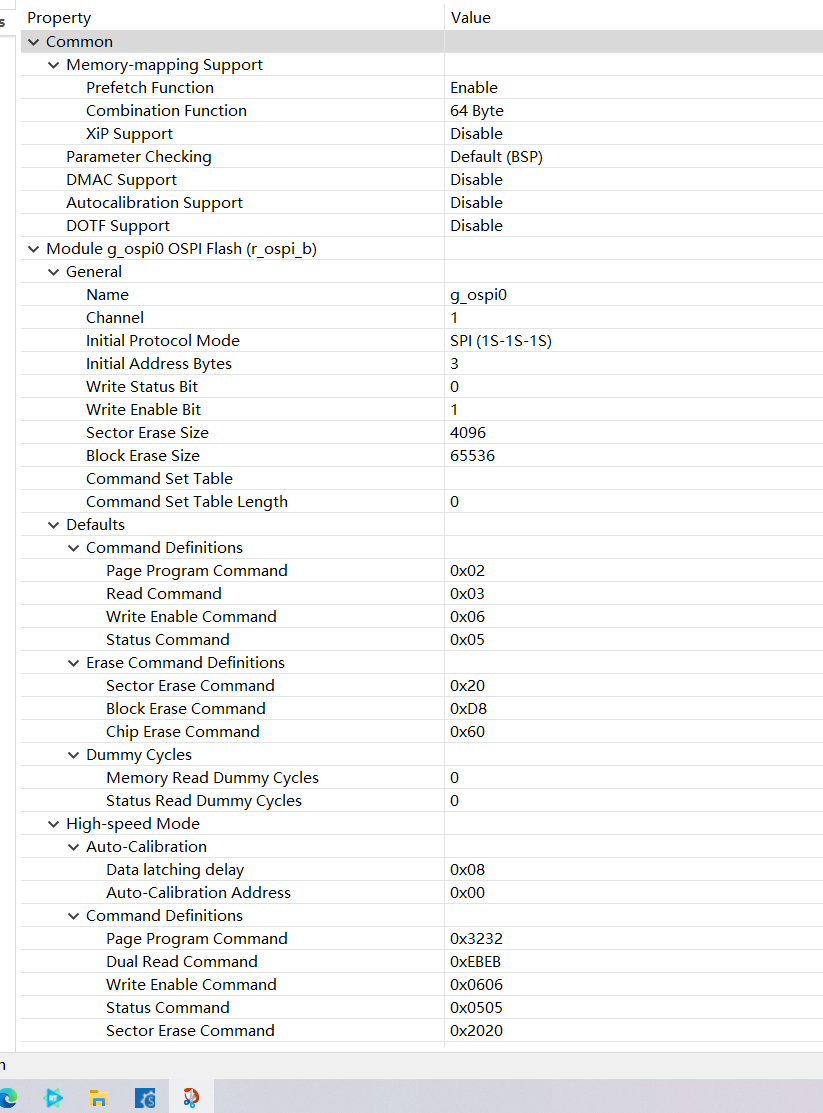

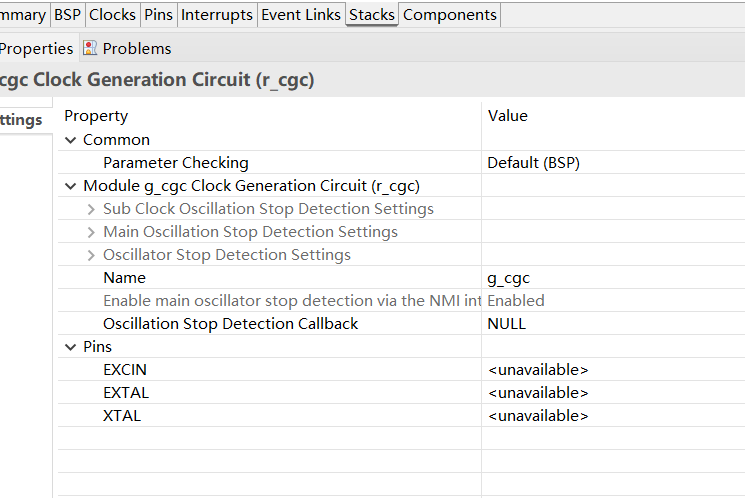

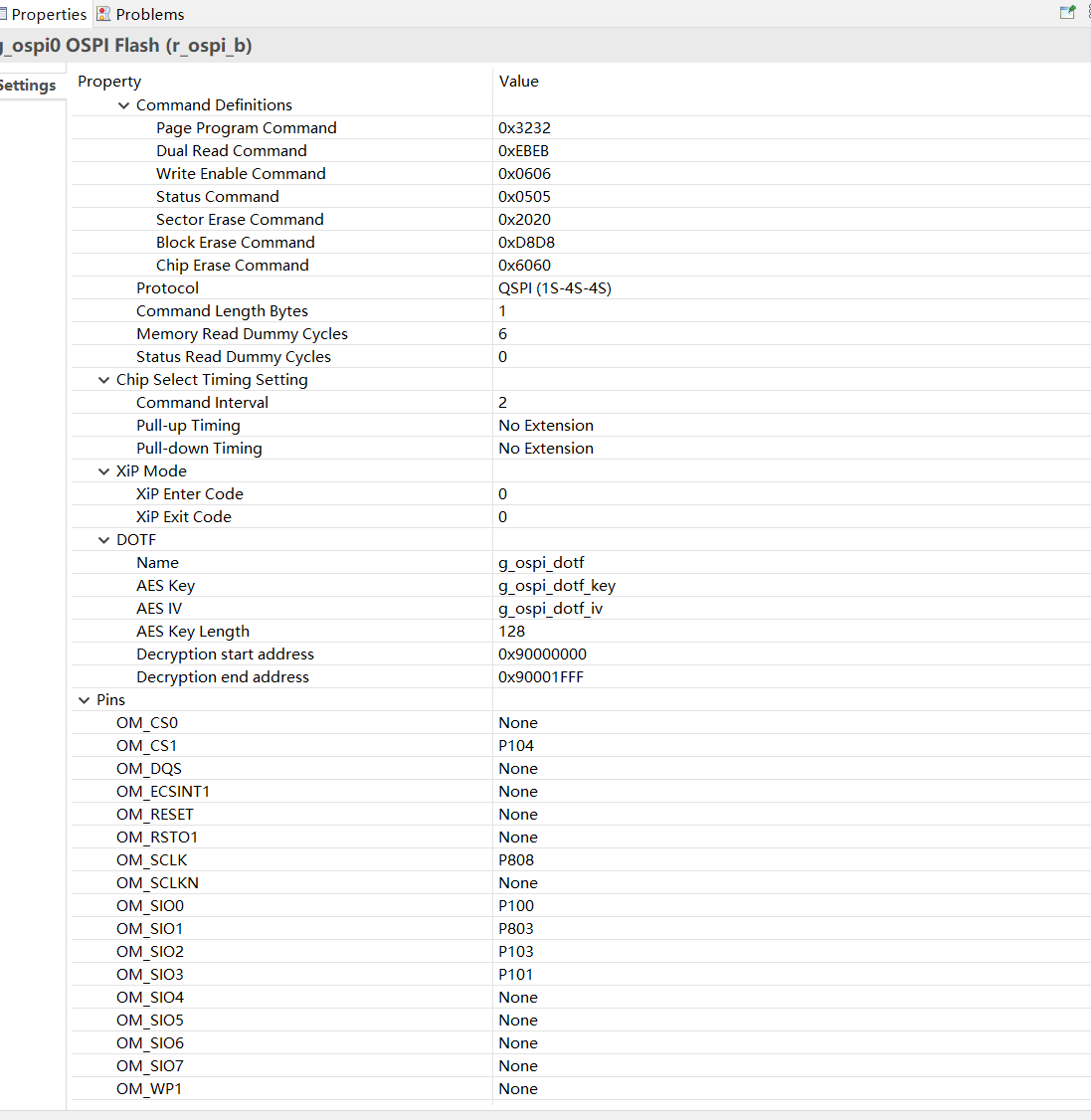

(1)FSP配置:最开始自己按照官方例程配置,在尝试无法获取UID后,发现是工程模板默认配置的CS引脚是CS0,实际硬件连接为CS1。

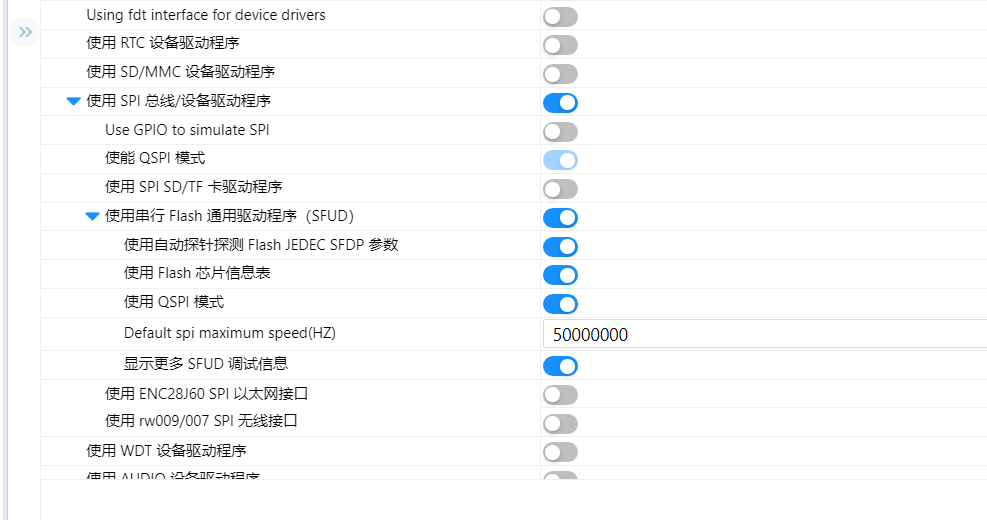

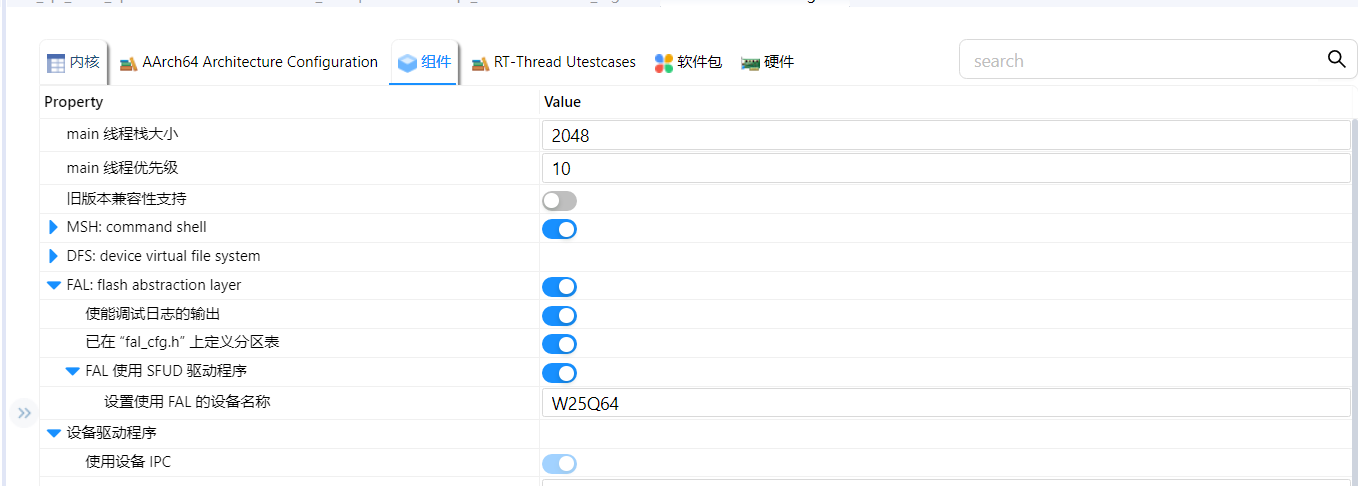

(2)Settings配置:由于未对接dev_qspi框架,部分配置实际上未起作用。

(3)增加文件 拷贝了官方例程文件中的初始化文件和单线SPI中的drv_w25qxx的FAL接口文件到APP文件夹

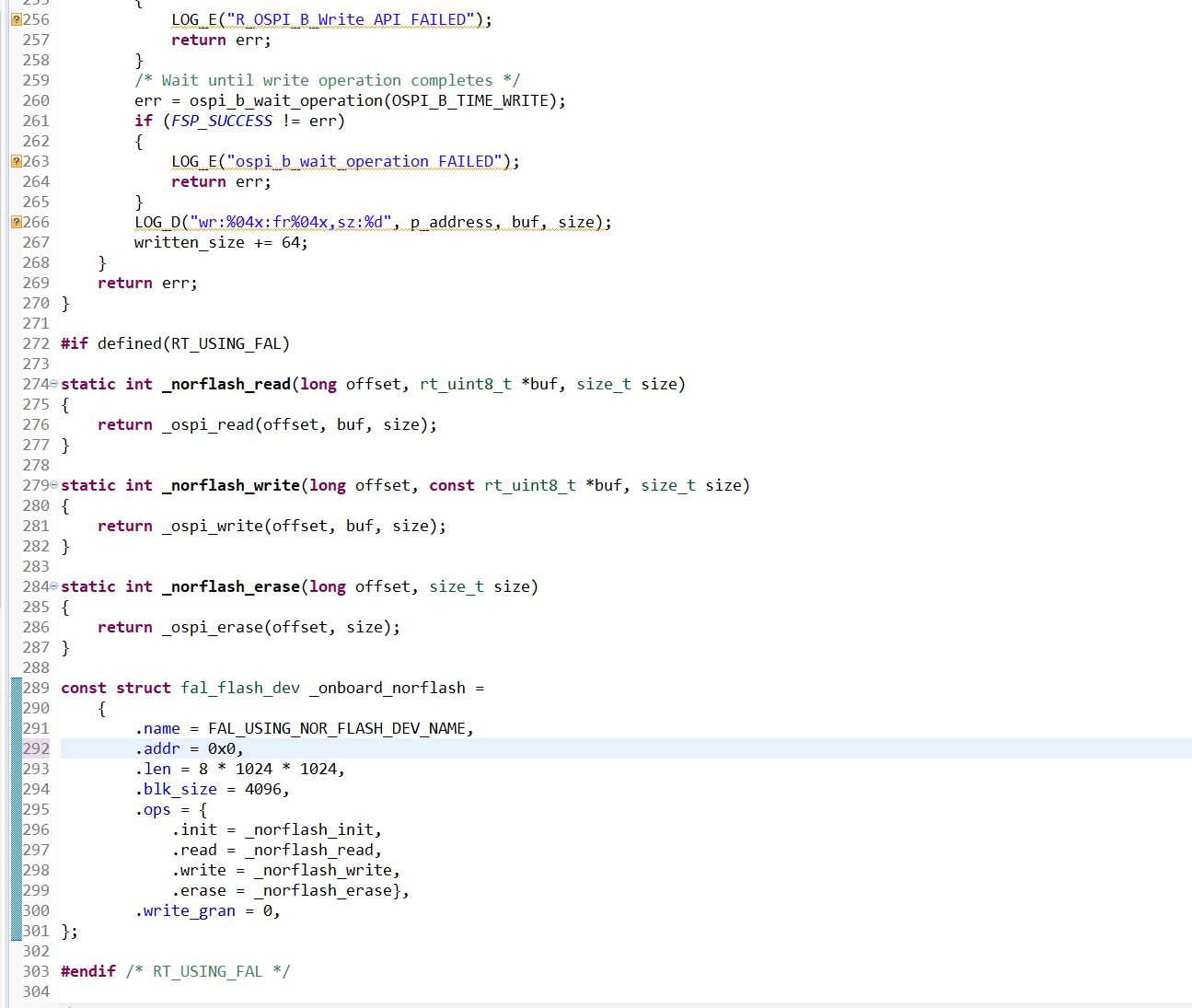

(4)编写程序:由于使用的flash芯片型号不同,主要修改了官方例程的配置和初始化内容。并对FAL接口中的部分函数调用做了修改。

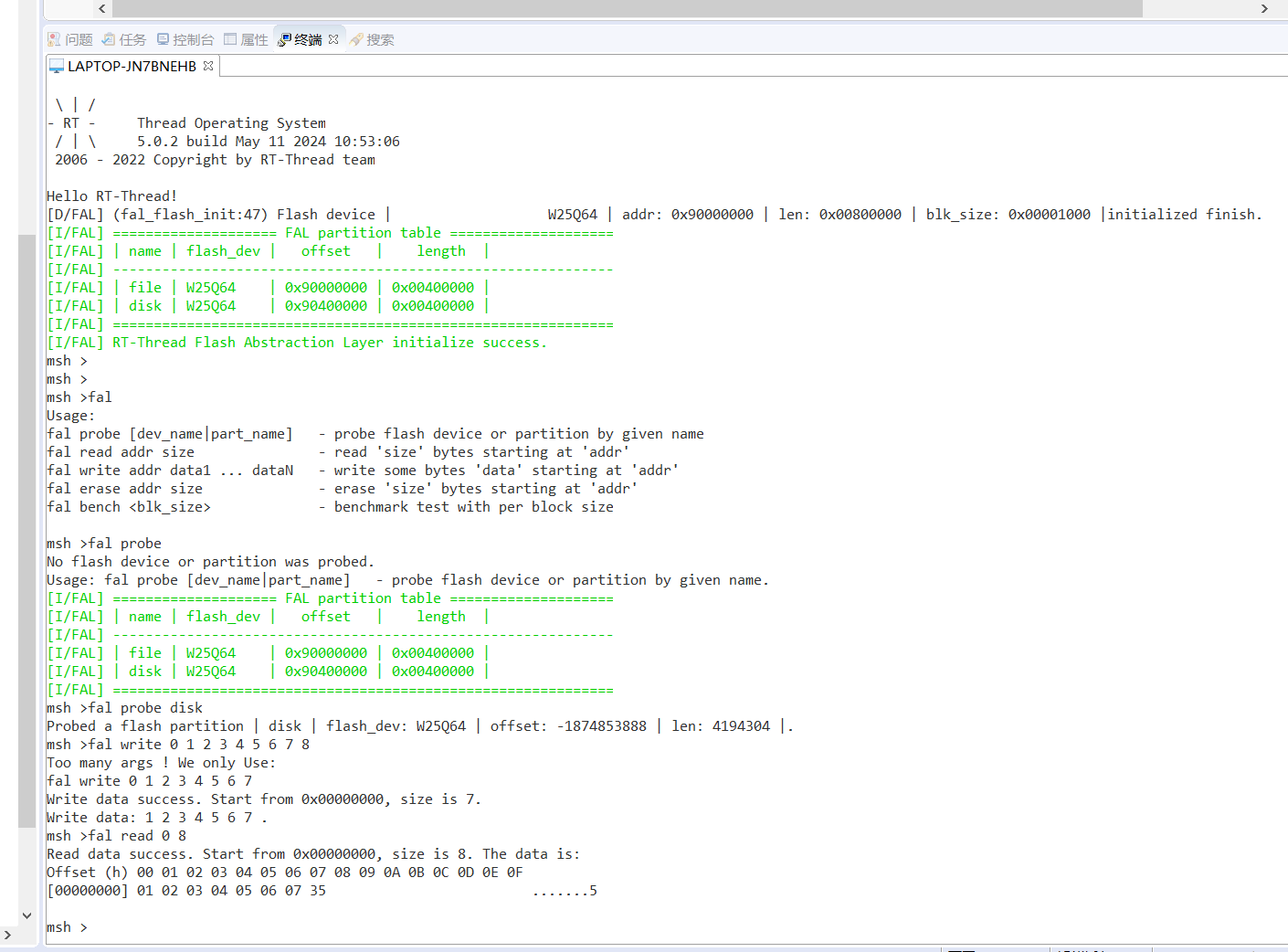

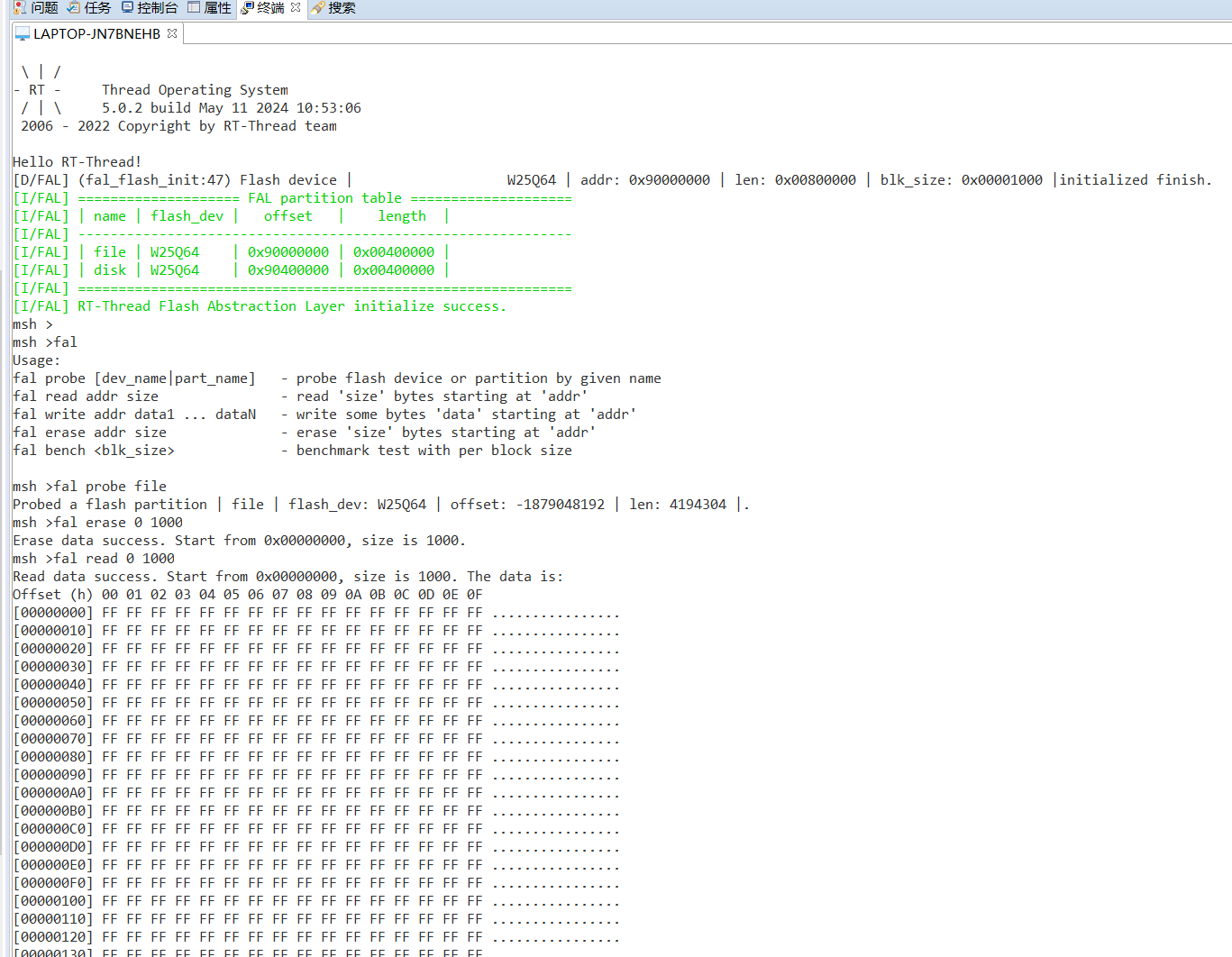

(5)下载调试:首先需要调试初始化在识别芯片UID后,此时可确定配置正常,修改芯片状态后再调试和测试FAL执行情况。
